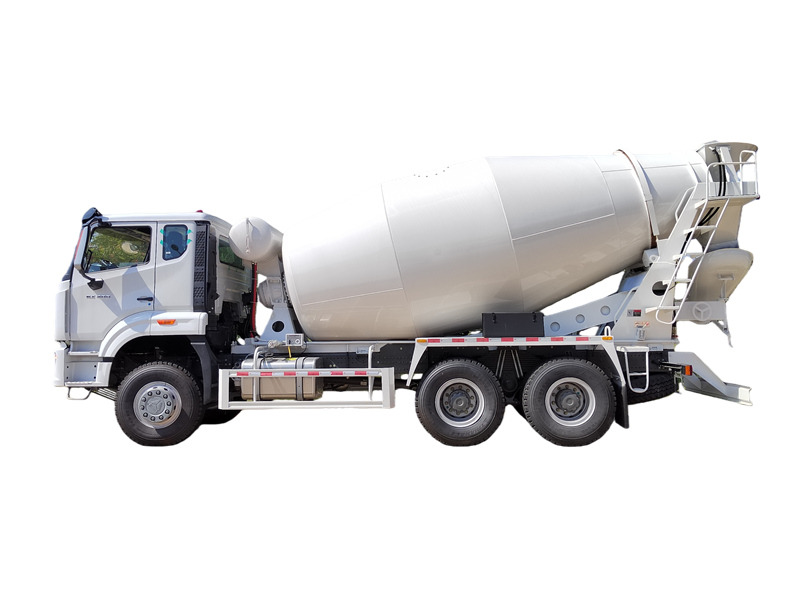

Štruktúra a princíp činnosti miešačky betónu HOWO NX

Domiešavač betónu HOWO NX je založený na podvozku HOWO NX a je to špeciálne vozidlo určené na prepravu a miešanie betónu v stavebníctve, na stavbách ciest, mostov a iných inžinierskych projektoch. Vozidlo sa skladá z dvoch hlavných častí: podvozku HOWO NX a nadstavby, ktoré možno ďalej rozdeliť do ôsmich systémov: systém podvozku, hydraulický systém, miešací bubon, vyprázdňovací systém, čistiaci systém, riadiaci systém, valcový systém a plniaci systém.

Podvozok	HOWO NX 6×4
Motor	WP12.400, 400HP, dieselový motor
Objem miešacieho bubna	8 kubických palcov
Materiál	Mangánová oceľ Q355
Rýchlosť podávania	≥3 m3/min
Rýchlosť vybíjania	≥2 m3/min
Zvyšková miera vypúšťania	≤0,5 %
Objem nádrže na vodu	400 l

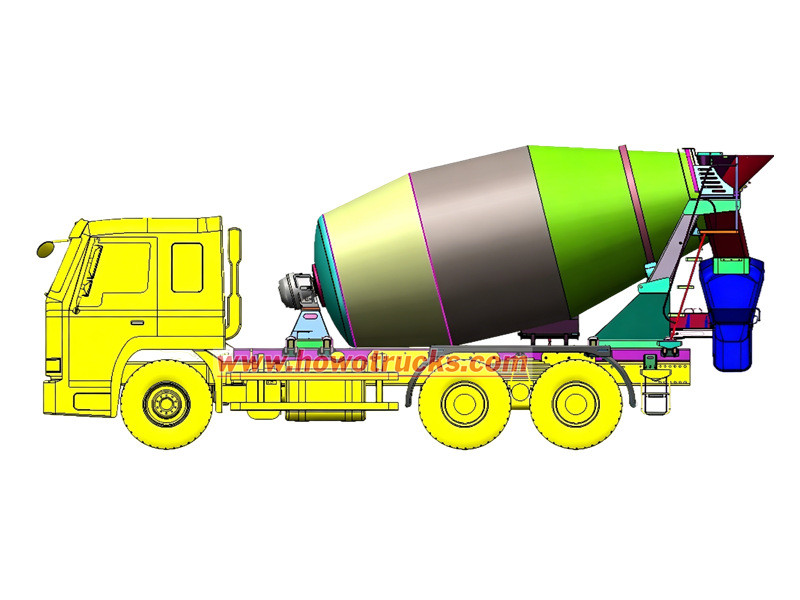

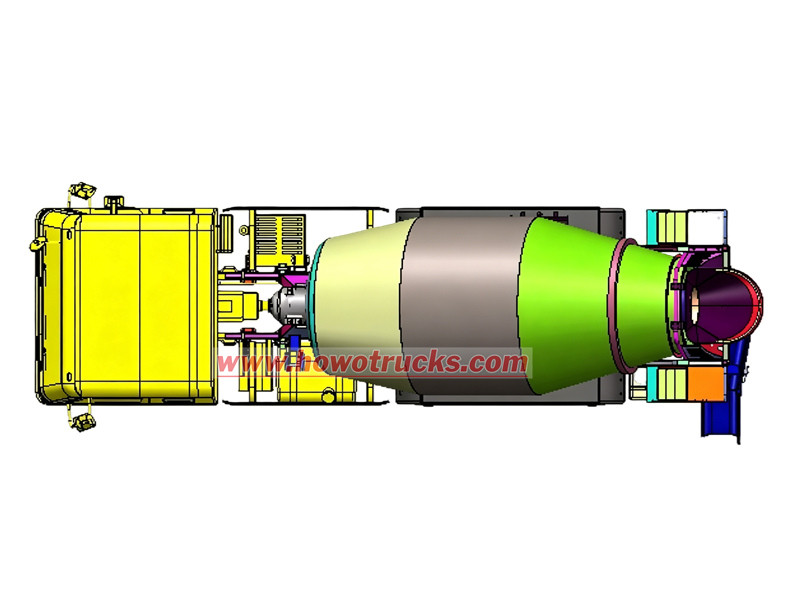

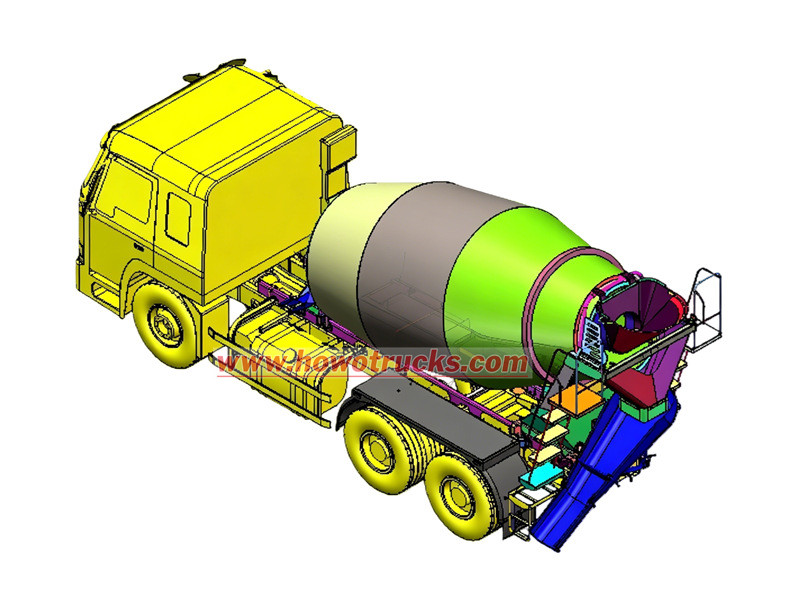

Výkres miešačky HOWO NX Transit

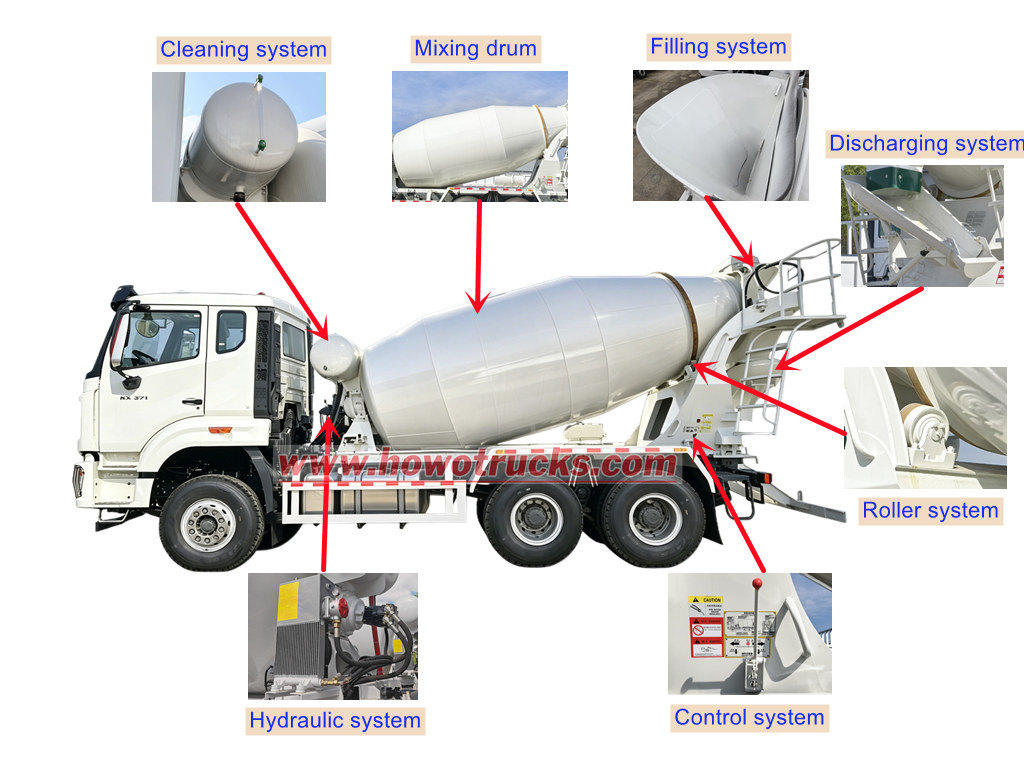

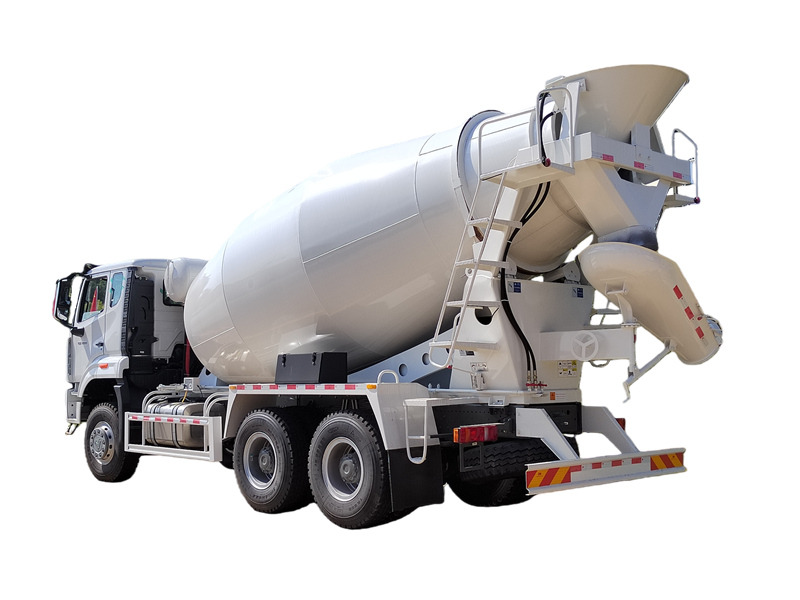

Hlavné funkcie každého systému domiešavača HOWO

1. Systém podvozku: Tvorí základ vozidla a je zodpovedný za prepravu betónu.

2. Hydraulický systém: Odoberá energiu z motora, premieňa ju na hydraulickú energiu a potom odovzdáva mechanickú energiu prostredníctvom hydraulického motora na pohon miešacieho bubna.

3. Miešací bubon: Slúži ako zásobník na betón s vnútornými lopatkami, ktoré miešajú a vedú materiál, čo je kľúčové pre zabránenie tuhnutia a segregácie betónu.

4. Vypúšťací systém: Zahŕňa hlavný a pomocný výpustný žľab a uzatváracie tyče. Pomocný žľab predlžuje dĺžku hlavného žľabu pre jednoduchšie vykladanie.

5. Čistiaci systém: Používa pneumatické zásobovanie vodou. Tlaková voda z tlakovej nádrže, pištole a hadíc čistí násypku, miešací bubon a výpustný žľab, aby sa zabránilo tvrdnutiu a lepeniu betónu.

6. Riadiaci systém: Skladá sa z ovládača, spojovacích hriadeľov, ohybných hriadeľov a spojovacích mechanizmov. Používa sa na riadenie rýchlosti a smeru otáčania miešacieho bubna.

7. Valčekový systém: Nachádza sa v zadnej časti miešacieho bubna a je pripojený k pomocnému rámu a podopiera hlavne bubon.

8. Plniaci systém: Skladá sa zo zásobníka a jeho nosnej konzoly. Konzola pomáha znižovať nárazovú silu betónu počas nakladania.

Pracovný princíp domiešavača HOWO NX Transit

● Funkcia miešania: Počas jazdy prenáša vývodový hriadeľ výkon motora cez hydraulické čerpadlo, hydraulický motor a reduktor do miešacieho bubna, pričom ho udržiava v nízkej rýchlosti 1 – 3 ot./min., aby sa zabezpečila homogenita betónu a zabránilo sa jeho segregácii.

● Funkcia plnenia: Pri nakladaní sa miešací bubon otáča vyššou rýchlosťou 6 – 10 ot./min. Betón vstupuje do bubna cez plniaci systém a je vedený špirálovými lopatkami smerom k strednej a spodnej časti bubna.

● Funkcia vybíjania: Počas vyprázdňovania sa bubon otáča v opačnom smere rýchlosťou 3 – 14 ot./min. Betón je tlačený smerom k otvoru bubna špirálovým pohybom lopatiek a vyprázdňovaný cez výpustný žľab.

● Funkcia čistenia: Vzduchová nádrž z brzdového systému natlakuje nádrž na vodu. Tlaková voda sa potom používa na čistenie vnútra miešacieho bubna, plniaceho otvoru a výtlačného systému.
