Spoľahlivé autožeriavy: Komponenty a presné spracovanie

Mnoho kupujúcich autožeriavov porovnáva iba nosnosť a cenu, no často prehliadajú jeden kritický faktor. Žeriav zdvíha ťažké bremená s hmotnosťou tisícov libier; každá zdvíhacia, teleskopická a otočná operácia preveruje celkovú presnosť a remeselné spracovanie.

Ak sa vyskytnú odchýlky v obrábaní konštrukčných prvkov, nedostatočná pevnosť zvarov alebo sa kvalita hydraulických spojov výrazne líši, môžu sa vyskytnúť menšie problémy, ako sú zaseknutia pri vysúvaní výložníka a posun záťaže. A čo je ešte horšie, môže dôjsť k deformácii konštrukcie a praskaniu komponentov, čo predstavuje vážne bezpečnostné riziká.

Spoľahlivý žeriav nikdy nie je len jednoduchá montáž oceľových plechov a náhradných dielov. Je vyrobený podľa prísnych noriem v celom výrobnom reťazci: rezanie plechov, ohýbanie a obrábanie, robotické zváranie, výber hydraulického systému a povrchová úprava.

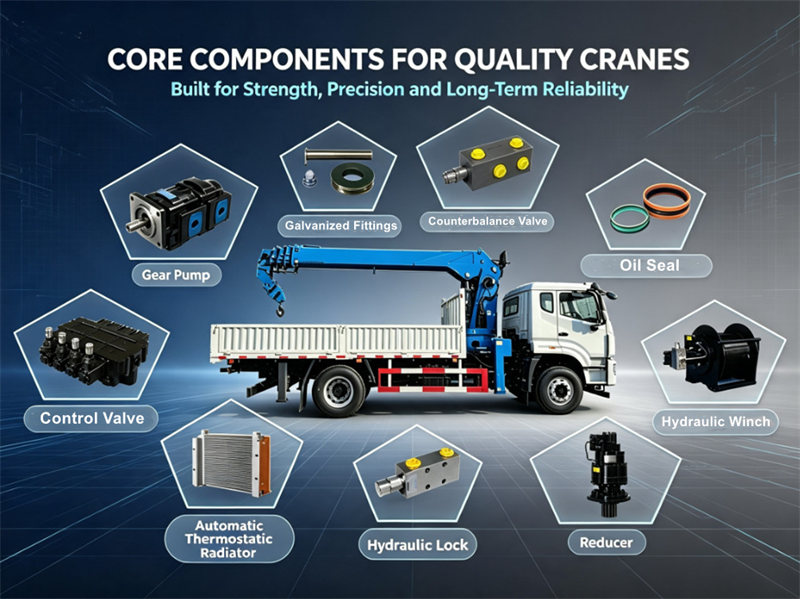

⚙ Zdroje základných komponentov žeriavu:

▣ Zubové čerpadlo:

Používame hydraulické zubové čerpadlá od známych čínskych značiek. Toto dvojité liatinové zubové čerpadlo sa vyznačuje konštrukciou s bočnou doskou, patentovanou technológiou kompenzácie axiálnej vôle a radiálneho vyváženia a samomazacími puzdrami DU. Poskytuje vysokú objemovú účinnosť, vysoký pracovný tlak, vysokú odolnosť voči vibráciám, vynikajúcu toleranciu voči vysokým teplotám a predĺženú životnosť.

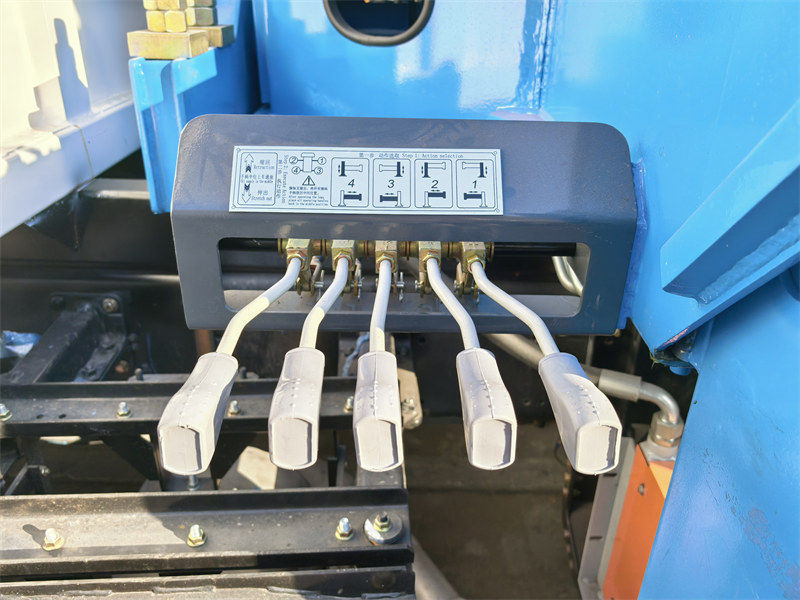

▣ Riadiaci ventil:

Dodávané renomovaným čínskym výrobcom špecializujúcim sa na ovládače pohybu, ovládacie prvky pohonov, hydraulické komponenty a výskum a aplikáciu kovových materiálov. Zaisťuje presné riadenie pohybu a stabilný a spoľahlivý výkon žeriavu počas dlhodobej prevádzky a dynamicky upravuje výkon podľa požiadaviek na zaťaženie.

▣ Hydraulický zámok:

Zdrojom je jeden z popredných čínskych výrobcov hydraulických komponentov a strojov. Ako kľúčový strategický dodávateľ pre významné domáce podniky vrátane XCMG a Lovol získal tento dodávateľ certifikáty ISO9001, ISO14001, OHSAS18001 a EU CE a poskytuje kompletné riešenia hydraulických systémov.

▣ Hydraulický navijak:

1.Bubon má zváranú konštrukciu, ktorá ponúka vysokú pevnosť a flexibilnú prispôsobivosť rôznym požiadavkám zákazníkov.

2.Brzdové pružiny používajú dovážané nemecké kotúčové pružiny s pokročilými výrobnými procesmi.

3. Tepelné spracovanie využíva austempering (bainitové kalenie) pre rovnomernú mikroštruktúru a konzistentný výkon. Pružiny sa vyznačujú vysokou pevnosťou, dobrou húževnatosťou a vynikajúcou odolnosťou proti praskaniu; vnútorná bainitová štruktúra zaisťuje dlhšiu životnosť. Presné strihacie zariadenie zaisťuje vynikajúcu rozmerovú presnosť a kvalitu výrobku.

4. Ozubené kolesá sú vyrobené z ocele 20CrMnTi upravenej kalením karbonitridáciou pre vysokú pevnosť a dobrú húževnatosť. Tesnenia pre hydraulické brzdy dodáva spoločnosť Hansheng, čo zaisťuje spoľahlivý výkon a dlhú životnosť. Je vybavená planétovou redukciou NGB s rovnakým rozdelením zaťaženia a vysokou nosnosťou.

▣ Pozinkované armatúry:

Pomocné armatúry žeriavu sú modernizované na pozinkované diely, čo výrazne zvyšuje odolnosť proti korózii a hrdzi a predlžuje životnosť komponentov. Pozinkované povrchy sa vyznačujú jednotným, lesklým a čistým povrchom bez hrdze alebo kvapkajúcich škvŕn, čo zlepšuje celkový vzhľad žeriavu.

▣ Dovážané olejové tesnenia:

Valce využívajú pokročilú technológiu tesnenia a vysoko výkonné olejové tesnenia Hallite dovážané z Veľkej Británie, ktoré poskytujú vynikajúci tesniaci účinok, stabilnú prevádzku a dlhú životnosť.

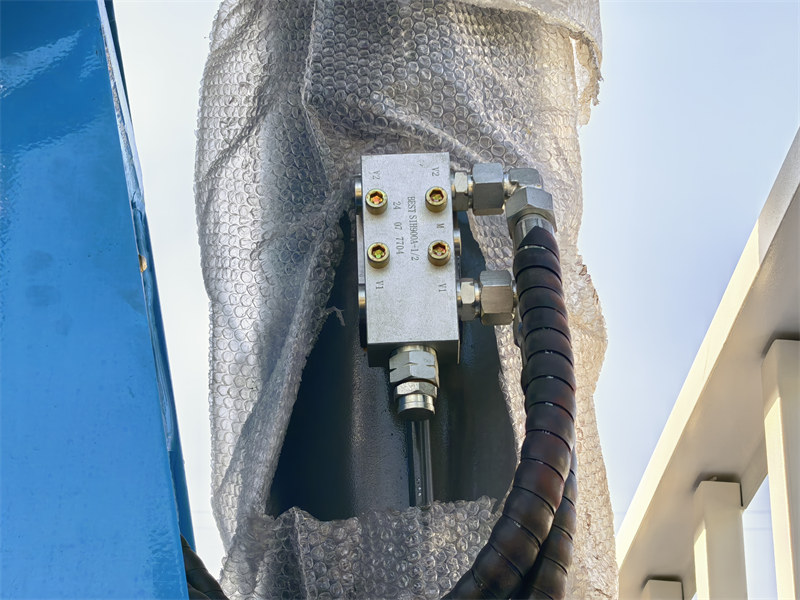

▣ Vyvažovací ventil:

Dosahuje účinné blokovanie mikrotesností počas držania ramena s ťažkým nákladom a zdvíhania zaveseného nákladu. Zabraňuje pomalému klesaniu a neúmyselnému posunu ramena hlavného a sekundárneho ramena. Rameno sa zdvíha a spúšťa plynulo bez trhania alebo chvenia, s nízkym rizikom vnútorného úniku, úniku oleja a nepravidelnej rýchlosti pohybu.

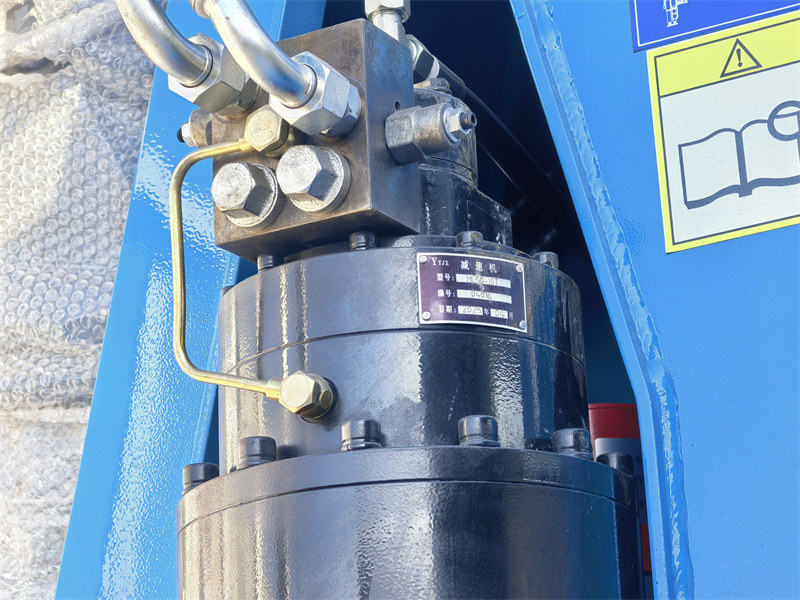

▣ Reduktor:

1. Telesá ozubených kolies a nosiče planét sa vyrábajú presným kovaním pre hustú mikroštruktúru a vysokú pevnosť.

2. Brzdové pružiny tiež používajú dovážané kotúčové pružiny.

3. Ozubené kolesá sú vyrobené z ocele 20CrMnTi s kalením nitrokarbonizáciou pre vysokú pevnosť a dobrú húževnatosť. Tesnenia hydraulických bŕzd sú produkty Hansheng so spoľahlivým výkonom a dlhou životnosťou.

4. Na dosiahnutie vysokej nosnosti sa používa planetárna redukcia NGB s rovnakým rozdelením zaťaženia.

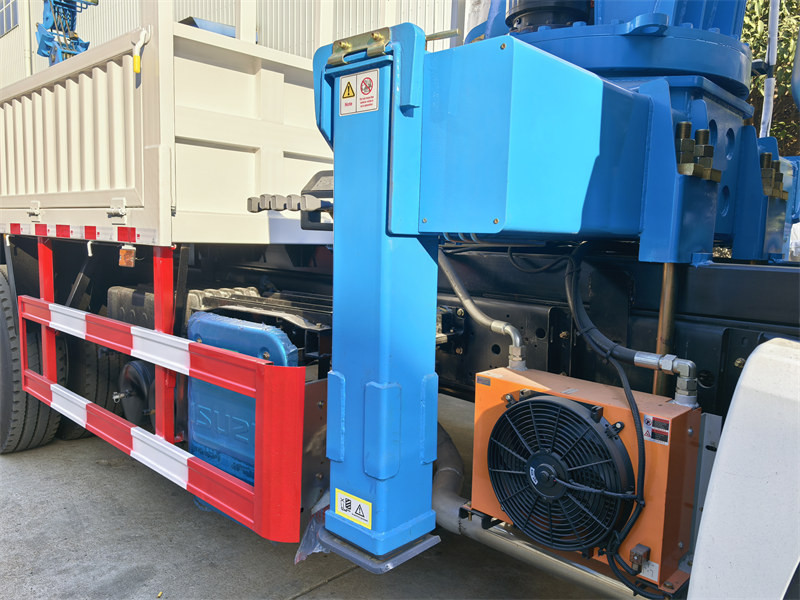

▣ Automatický termostatický radiátor:

1. Veľkoprierezový automatický termostatický radiátor s automatickou reguláciou teploty, ktorý eliminuje časté manuálne prepínanie.

2. Rebrovaná vysokoúčinná štruktúra výmeny tepla zaisťuje dostatočný odvod tepla hydraulického oleja a zabraňuje tepelnej oxidácii a zhoršeniu kvality hydraulickej kvapaliny.

3. Predlžuje interval výmeny oleja, zabraňuje poruchám, ako je starnutie tesnení, zasekávanie hydraulických ventilov a opotrebovanie čerpadla/motora spôsobené nadmernou teplotou oleja, a zlepšuje životnosť a prevádzkovú spoľahlivosť celého zariadenia.

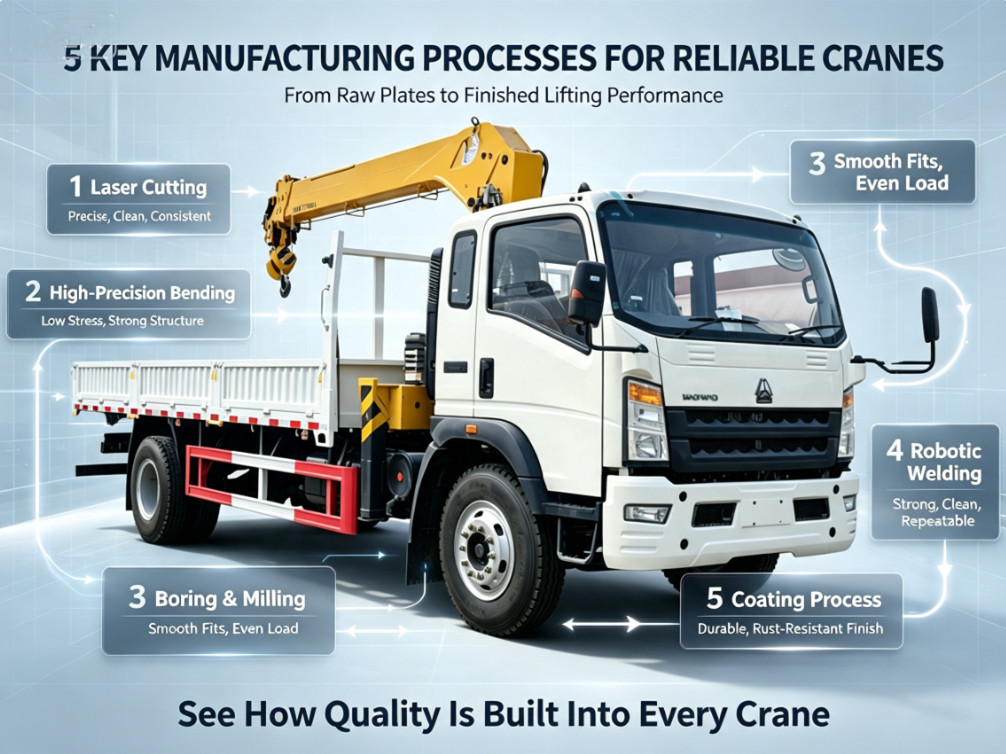

⚙Päť kľúčových výrobných procesov pre prémiové žeriavy montované na nákladné vozidlá:

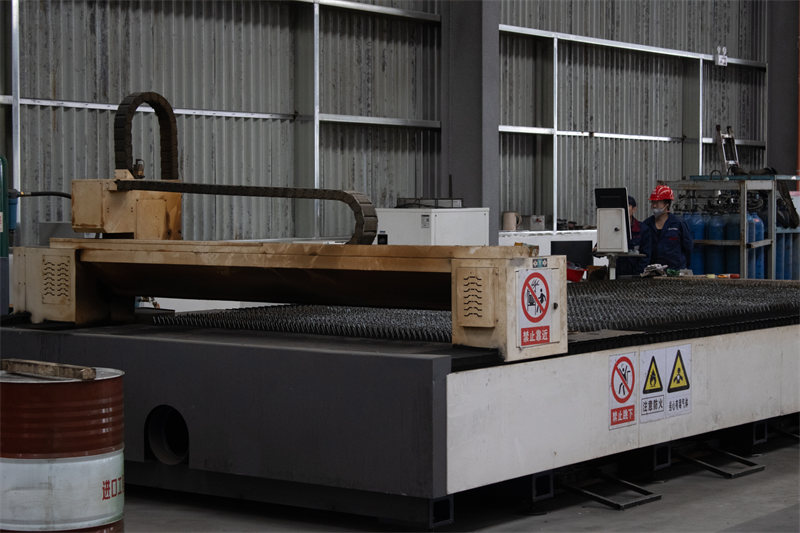

▣ Rezanie laserom:

♦ Zahŕňa všetky tenké a stredne hrubé plechové komponenty pre autožeriavy.

♦ Jeden stroj zvládne viacero aplikácií a eliminuje sekundárne obrábanie.

♦ Spracováva zložité špeciálne tvary, malé okrúhle otvory, ostré rohy, duté vzory a zložité zakrivené profily.

♦ Rezané hrany sú zvislé a hladké, bez trosky a otrepov. Plechy zostávajú bez deformácií; tenké plechy, tenké panely z nehrdzavejúcej ocele a hliníka zostávajú po rezaní rovné bez deformácie alebo krútenia.

♦ Orezané hrany plechu odolávajú zmene farby a hrdzaveniu.

♦ Čisté laserom rezané prierezy minimalizujú oxidáciu, čo uľahčuje následné lakovanie, ohýbanie a zváranie.

♦ Vynikajúca rozmerová konzistencia: stovky alebo tisíce sériovo vyrábaných dielov majú identické rozmery a kontúry bez ľudskej chyby.

♦ Perfektne prispôsobené pre robotické zváranie a štandardizované montážne linky, čím sa vytvára uzavretý presný systém.

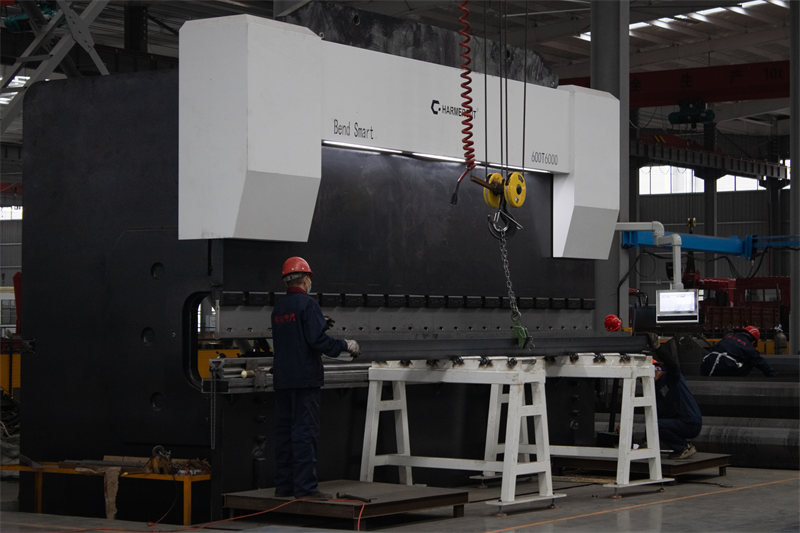

▣ Vysoko presné ohýbanie:

♦ Vysoko presné ohýbanie zabezpečuje ploché panely s nízkym zvyškovým napätím, čím sa zlepšuje štrukturálna pevnosť a zabraňuje deformácii a praskaniu nosných komponentov výložníka na autožeriavoch.

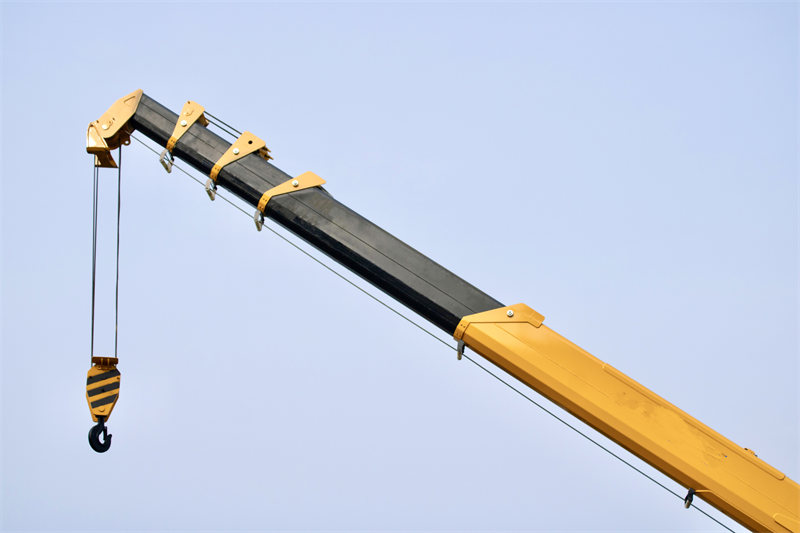

♦ Tolerancia rúry výložníka je regulovaná v rozmedzí ±1 mm, čo má za následok minimálnu vôľu pre plynulejšie teleskopické vysúvanie a zníženie chvenia alebo zasekávania.

♦ Vysoká presnosť rúrok výložníka umožňuje efektívne zníženie konštrukčných vyhradených tolerancií vďaka modernizácii zariadení.

♦ Tolerancia každej sekcie ramena sa môže v porovnaní s bežným spracovaním znížiť o 4 mm, čo umožňuje oveľa plynulejšie vysúvanie a zasúvanie ramena.

♦ Tesnejšie uloženie medzi časťami výložníka vytvára silnejšiu blokovaciu silu pri zdvíhaní bremena. Optimalizuje súososť, symetriu a rovinnosť; ohýbané povrchy sú po vyvŕtaní rovné a úhľadné s vyššou sústredenosťou.

♦ Zabraňuje odsadeniu čapových hriadeľov a otvorov, nerovnomernému rozloženiu napätia a predčasnému praskaniu spôsobenému odchýlkou ​​referenčného bodu.

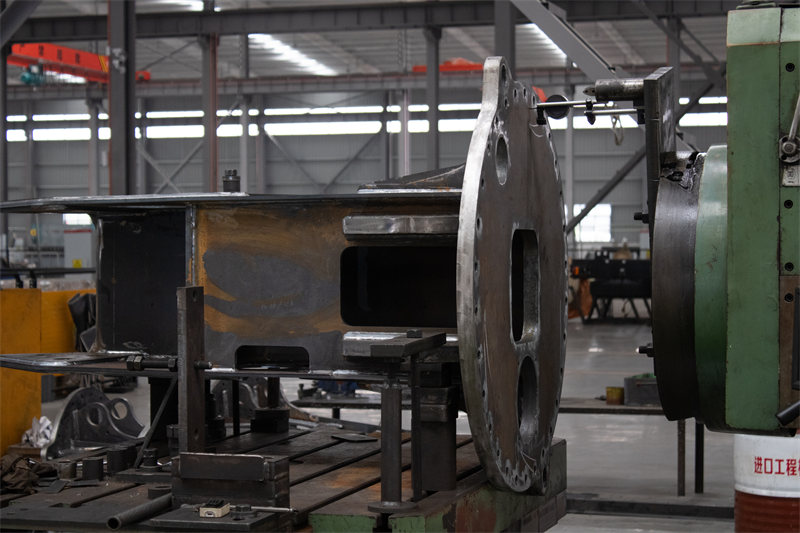

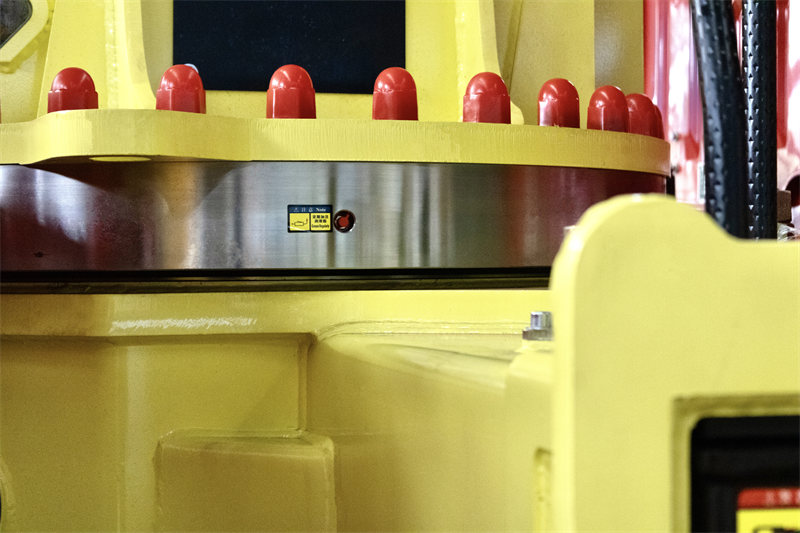

▣ Vŕtanie a frézovanie：

Nudné: Dokončuje kruhové otvory pre zaručenie presného otvoru, vynikajúcej kruhovitosti, presnej sústrednosti a hladkých stien otvoru.

Frézovanie: Vyrovnáva a leští povrchy obrobkov pre zabezpečenie vynikajúcej rovinnosti.

♦ Pracovné plochy sa vyznačujú minimálnou výškovou odchýlkou ​​a vysokou súososťou.

♦ Otvory sú presne dimenzované s dobrou zaoblenosťou a bez eliptického skreslenia.

♦ Kolmosť otvorov k povrchu a rozstupy otvorov sú prísne kontrolované pre tesnú a bezproblémovú montáž.

♦ Ložiská, hriadele, čapy hriadeľov a príruby zapadajú hladko a bez chvenia; rotácia je stabilná, bez excentricity a abnormálneho opotrebenia.

♦ Rovnomerné rozloženie sily vytvára tesný kontakt medzi spájanými povrchmi, čím sa zabraňuje uvoľneniu a praskaniu.

♦ Jednotné rozmery všetkých obrobkov podporujú zameniteľnosť náhradných dielov.

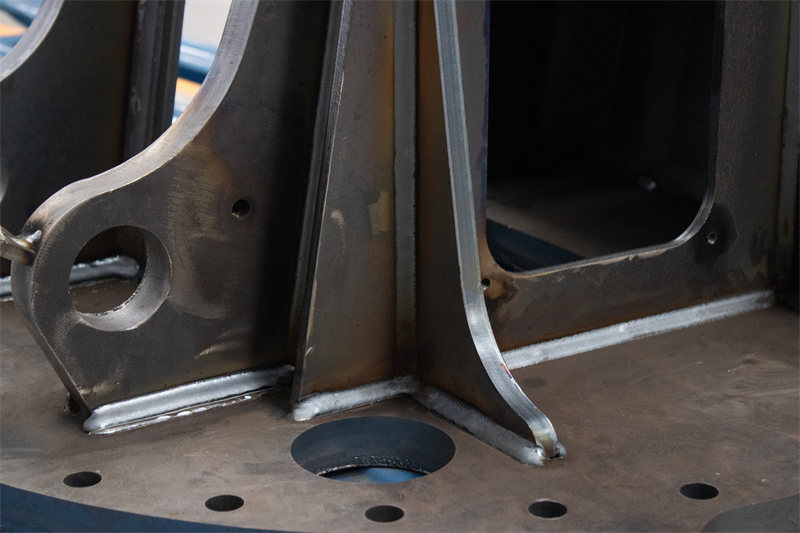

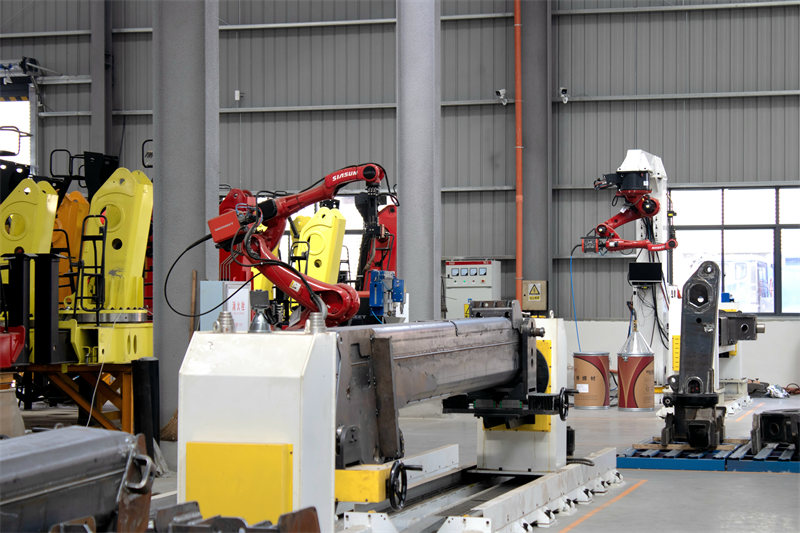

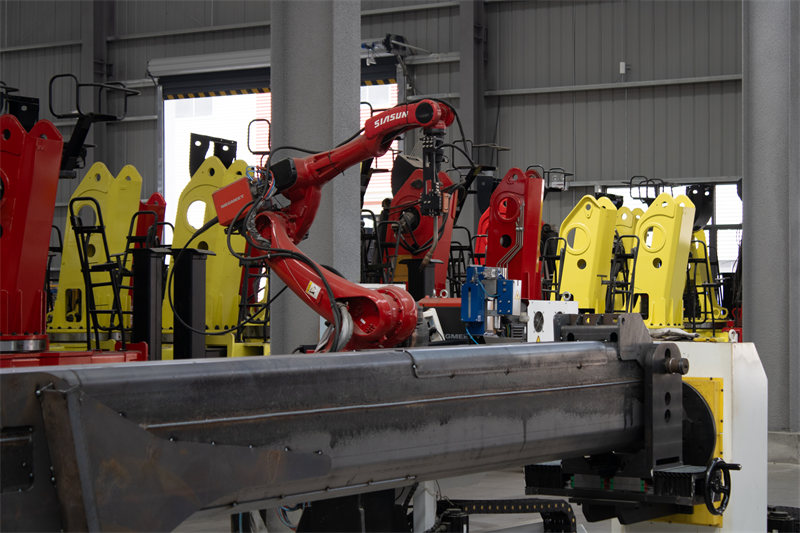

▣ Robotické zváranie：

♦ Rovnomerná, estetická tvorba zvaru. Konštantná dráha pohybu robota zaisťuje konzistentnú šírku zvaru a pravidelné vlnky zvaru.

♦ Žiadne prekrytia, podrezania ani rozstreky zo zvárania. Pre čistý vzhľad nie je potrebné rozsiahle brúsenie po zváraní a odstraňovanie trosky.

♦ Konzistentné zvarové body zabraňujú vráskaniu a deformácii. Stabilný prívod tepla vytvára rovnomerné zahrievanie, takže obrobky sa zriedkavo deformujú alebo zrútia.

♦ Dlhé zvary a kruhové zvary dosahujú vynikajúcu povrchovú úpravu s nepretržitými švami bez medzier a hladkými prechodmi spojov.

♦ Rovnomerné pokrytie ochranným plynom znižuje vnútorné chyby a zvyšuje pevnosť v ťahu a odolnosť voči únave.

♦ Riaditeľný prívod tepla a pevný rytmus zvárania zabezpečujú rovnomerné rozloženie vnútorného napätia, čím odolávajú praskaniu zvaru pri následnom ohybe, zaťažení a vibráciách.

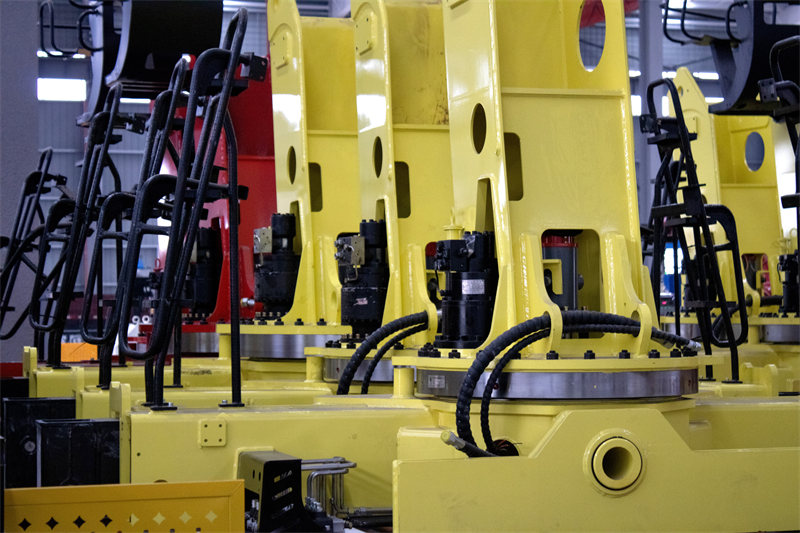

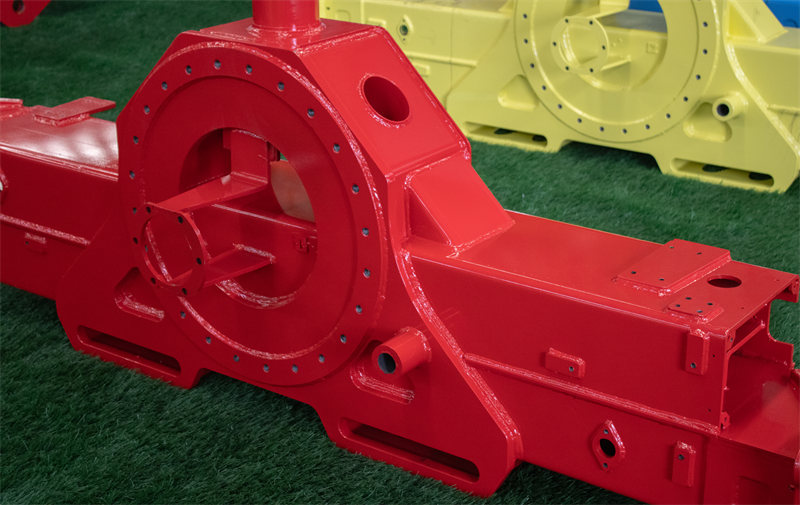

▣ Proces nanášania žeriavu：

♦ Tryskanie

Tryskanie odstraňuje vodný kameň a nečistoty z povrchu obrobku, čím sa zlepšuje vzhľad. Tryskanie ocele vytvára textúrovaný povrch, ktorý zlepšuje priľnavosť práškového náteru. Výhody: Účinne zmierňuje napätie pri zváraní, znižuje riziko únavového lomu a predlžuje životnosť súčiastok.

♦ Proces odmasťovania a umývania

Postup: Predbežné odmasťovanie → Odmasťovanie → Predbežné oplachovanie → Oplachovanie → Fúkanie vzduchom → Sušenie → Nútené chladenie

Odmasťovanie: Odstraňuje mastnotu a olej z povrchov obrobkov.

Umývanie: Na odstránenie všetkej mastnoty a škvŕn z obrobkov sa používa teplá voda s teplotou nad 40 °C.

Po umytí sa aplikuje 360° fúkanie vzduchom v mŕtvom uhle, po ktorom nasleduje sušenie pri teplote 120 °C a nútené chladenie, aby sa teplota obrobku znížila na približne 50 °C.

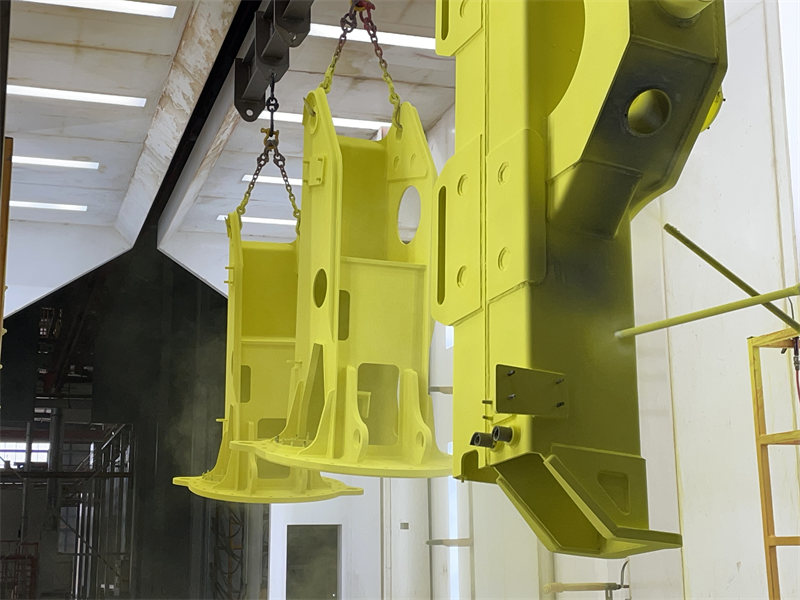

♦ Práškové lakovanie

Obrobky sa prepravujú k laserovým skenovacím staniciam na skenovanie kontúr a potom sa presúvajú do kabíny na práškové lakovanie. Vďaka technológii viacosového prepojenia vytvára viac ako 60 dovážaných striekacích pištolí vo vnútri kabíny rovnomerné vrstvy náteru na všetkých povrchoch obrobkov bez slepých miest.

♦ Údenie a pečenie

Obrobky sa prepravujú do finálnej vypaľovacej stanice. Dovážané infračervené vykurovacie zariadenie (IfraSol) umožňuje rovnomerné ohrev od povrchu až po jadro pre rýchle roztavenie prášku. Pec používa dvojstupňový vypaľovací proces: predhrievanie na 120 °C a hlavné ohrev na 240 °C počas 15 – 20 minút, čo umožňuje roztavenie, vyrovnanie a vytvrdenie prášku pre dosiahnutie dokonalej povrchovej úpravy.
