Podrobný návod na obsluhu používania asfaltového distribučného vozidla HOWO NX

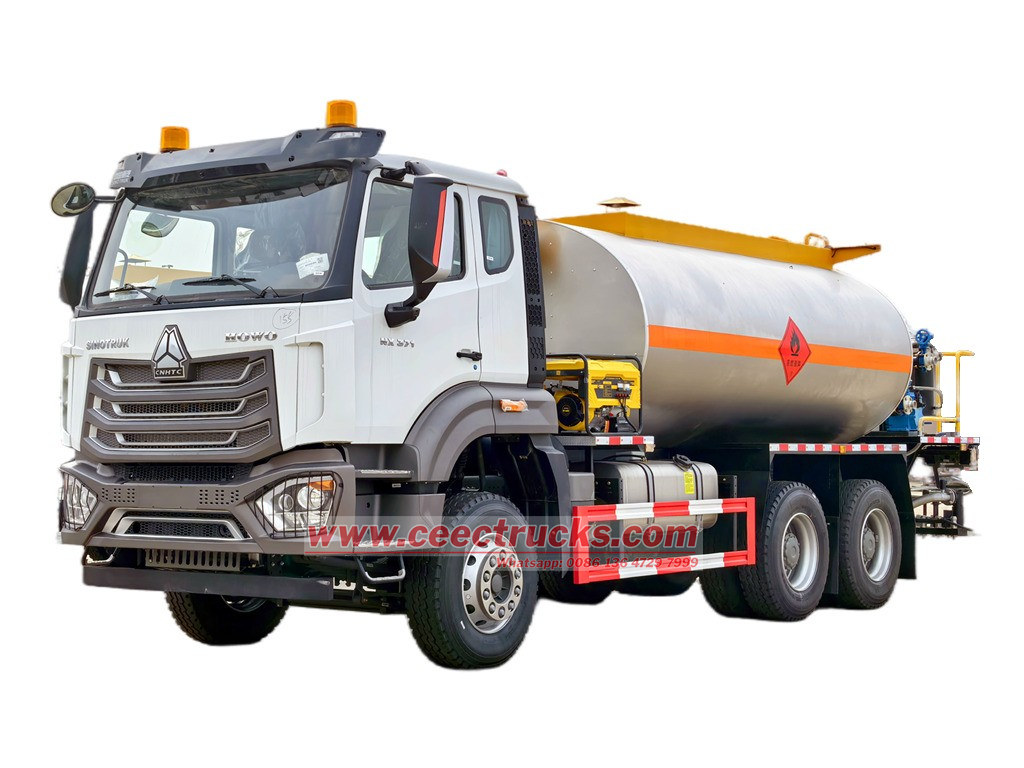

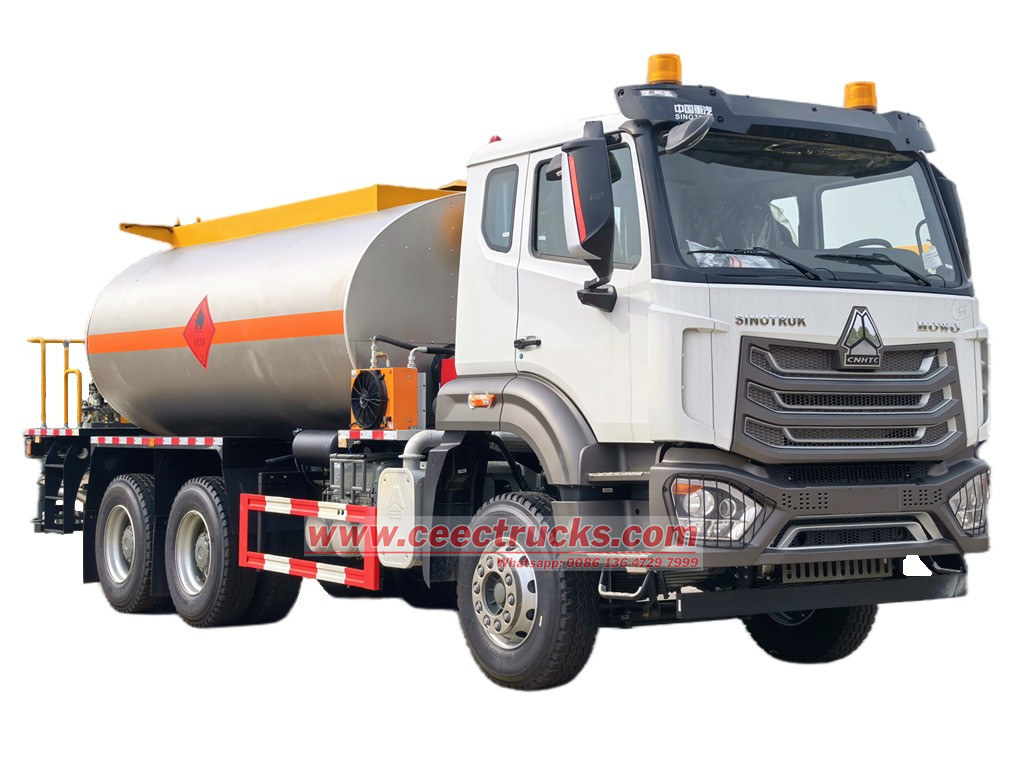

Čo je inteligentný distribučný nákladný automobil na bitúmen HOWO NX 15000L?

Ten/Tá/To Sinotruk HOWO NX 6X4 rozdeľovač asfaltu sú navrhnuté a exportované do Afriky a Nigérie, s rázvorom 3800 + 1350 mm, sú vybavené dieselovým motorom Sinotruk WD615.47 s výkonom 371 koní a emisiami 9726 cm³, prevodovkou HW19710 s 10 prevodovými stupňami vpred a 2 vzad, veľmi nízkou spotrebou paliva a pohodlnou jazdou, 15-kubíkovou asfaltovou nádržou, inteligentným asfaltovým čerpadlom RCB38/0.6-80F, tepelným olejovým čerpadlom Hebei, talianskym horákom G20 a pneumatickým motorom Lutian. Dokážu nakladať modifikovaný asfalt, horúci asfalt, emulgovaný asfalt a iné asfaltové médiá. Celý systém... Inteligentné vozidlo na distribúciu asfaltu HOWO NX 6x4 V sebe spája vysokú účinnosť, inteligenciu a odolnosť, vďaka čomu je vhodný pre rôzne scenáre výstavby ciest a ideálnu voľbu pre asfaltové striekacie operácie v projektoch výstavby ciest.

Meno	Distribútor bitúmenu HOWO NX
Motor	Vznetový motor WEICHAI WD615.47, 371 koní a objem 9726 cm3
Prenos	Manuálna prevodovka HW19710
Rázvor kolies	3800+1350 mm
Pneumatika	12,00R20
Kabína	HOWO NX
Model jazdy	Ľahko ovládané / Pravostranné
Maľovanie	Prispôsobená maľba a logo



Horná časť tela	Súprava na prepravu bitúmenových cisterien
Kapacita	15 000 litrov
Materiál	Vysokopevnostná uhlíková oceľ
Asfaltové čerpadlo	RCB38/0,6-80F, inteligentný typ, Prietok 38 m3/h Tlak 0,6 MPa
Vykurovací systém	Taliansky dieselový horák Riello G20 Vykurovací výkon 140-200 kcal/h Vykurovací olej 40-25-160
Ovládanie	Ovládacia skrinka PLC v kabíne Zadná integrovaná ovládacia skrinka

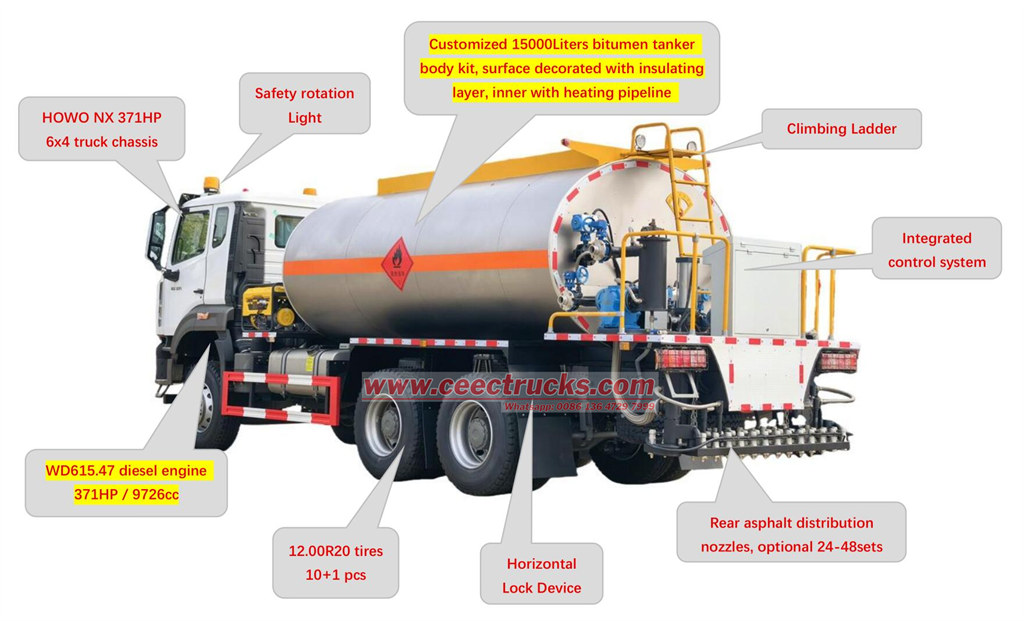

Hlavný komponent pre distribučné vozidlo na bitúmen HOWO NX?

→ Nemecká inteligentná integrovaná riadiaca jednotka založená na čipe Infineon;

→ Rozprašovací trám s integrovaným skladacím kĺbom;

→ Kompletné vykurovanie potrubia;

→ Technológia iniciácie rozprašovania založená na funkcii;

→ Prerušované postrekovanie.

•

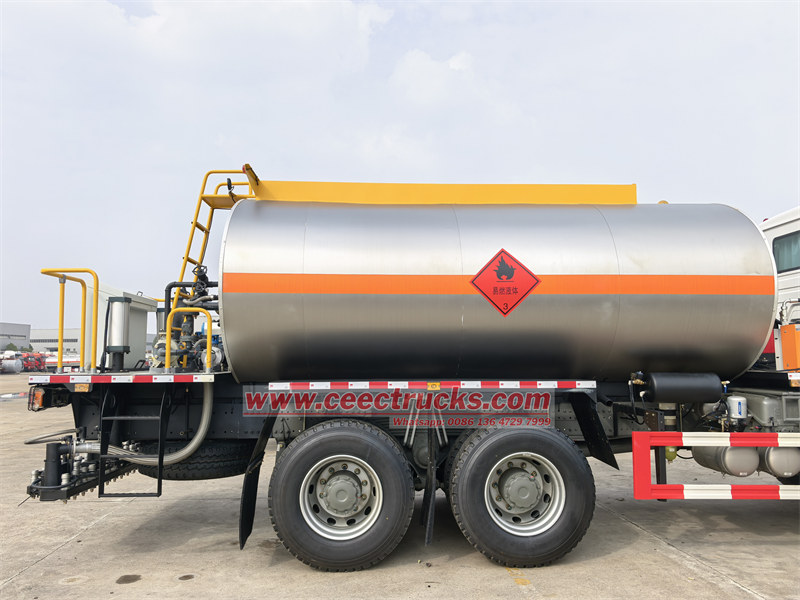

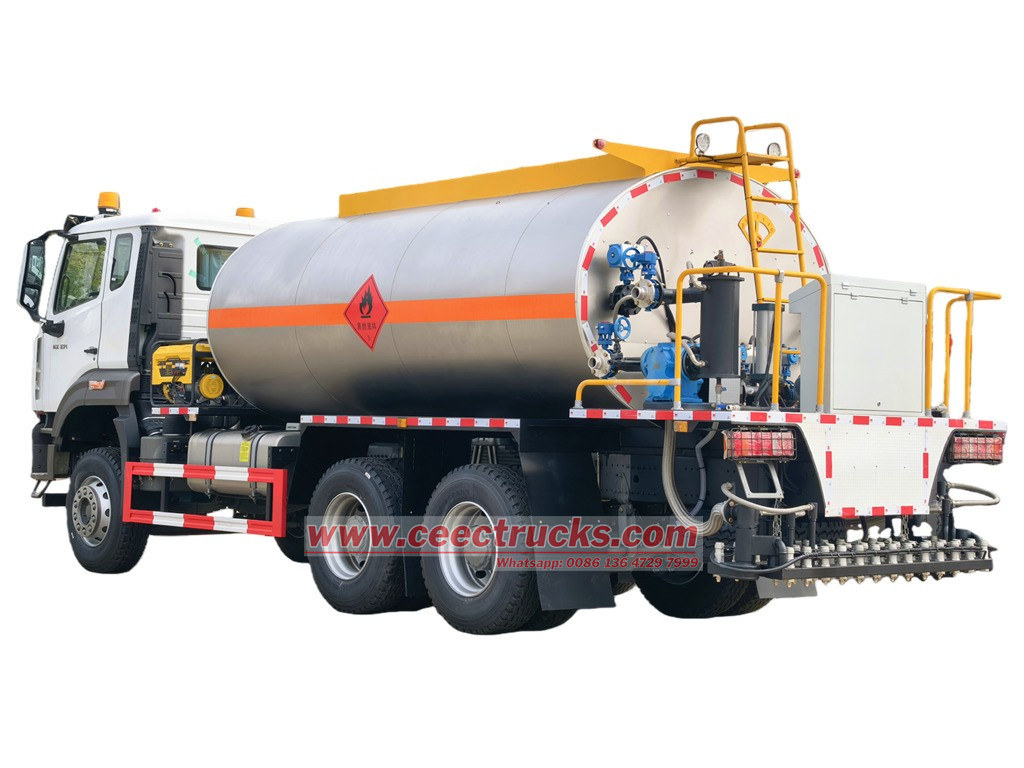

  Súprava cisternového vozidla HOWO na distribúciu asfaltu
•

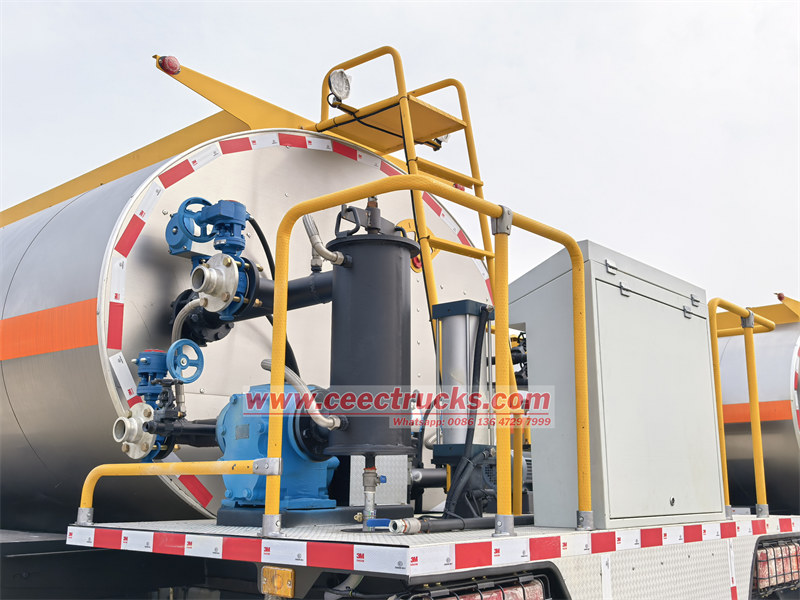

  Zadná plošina s potrebným príslušenstvom
•

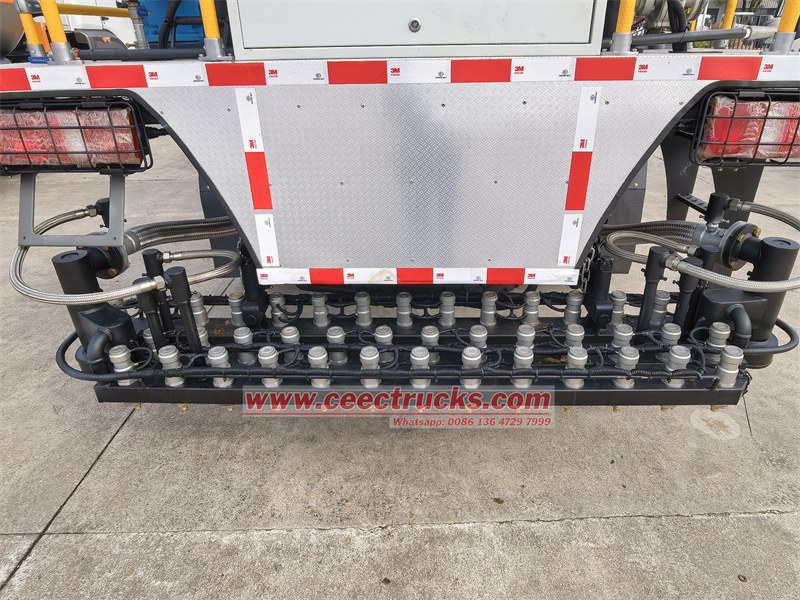

  Asfaltový cisternový voz so zadnými rozprašovacími tryskami

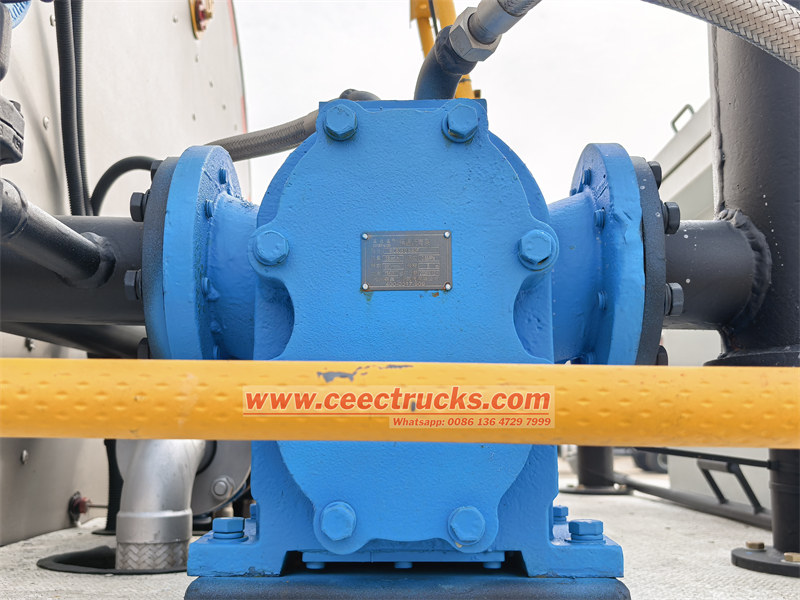

Zostava asfaltového čerpadla



Model: RCB38/0.6-80F

Prietok: 38 m3/h

Tlak: 0,6 MPa

Rýchlosť otáčania: 960 ot./min.

Sacia výška: 5 m

Výkon: 15 kW

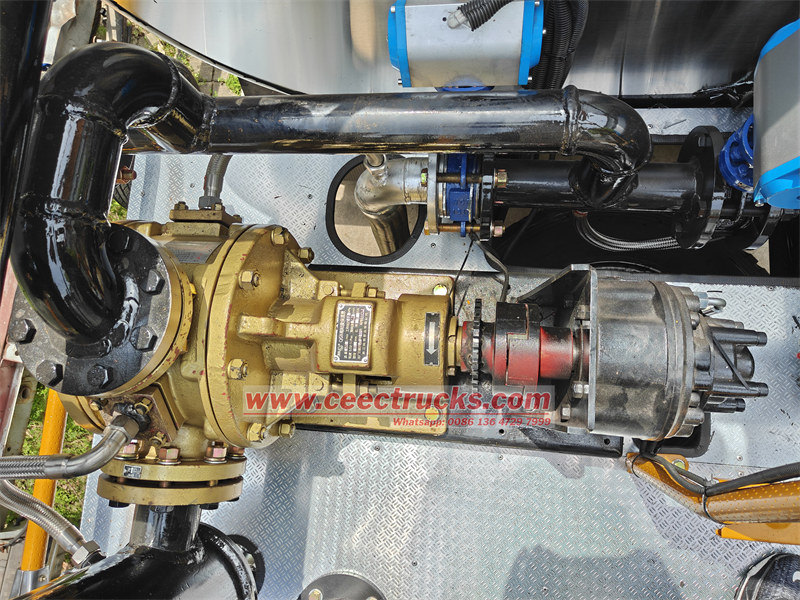

Vysoko viskózne izolačné čerpadlo



Model: QGB

Prietok: 680 l/min

Pracovný tlak: 0,8 MPa

Viskozita: 0,02 – 1,3 Pas

Pracovná rýchlosť: 584 ot./min.

Priemer potrubia: 80 mm

Výkon: 11 kW



•

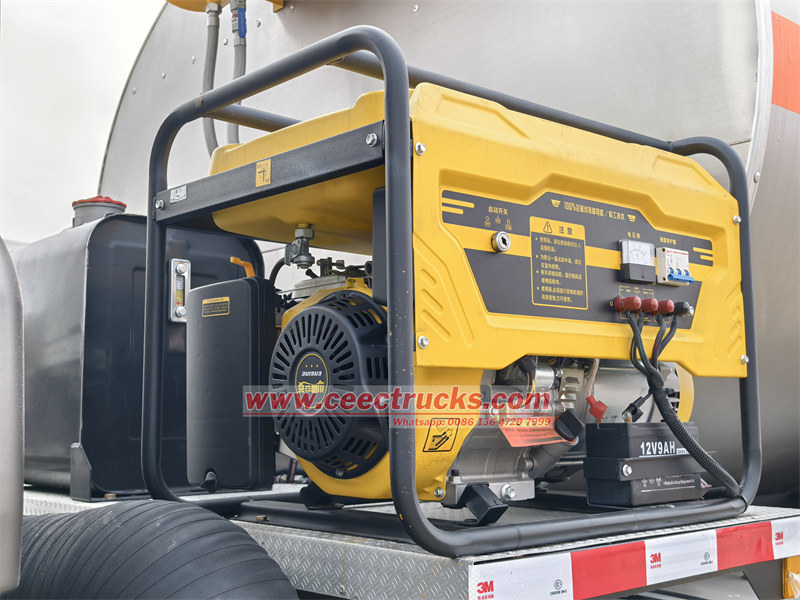

  Zostava generátora
•

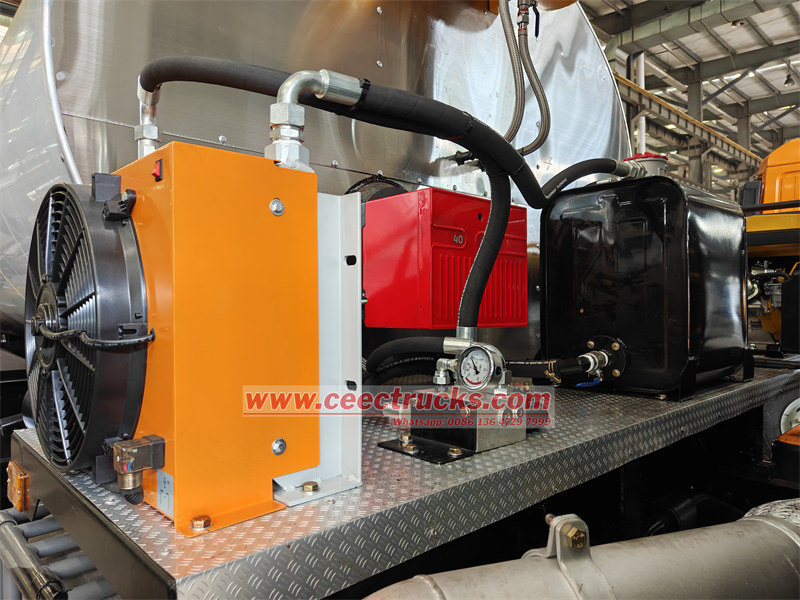

  Taliansky dieselový horák Riello G20
•

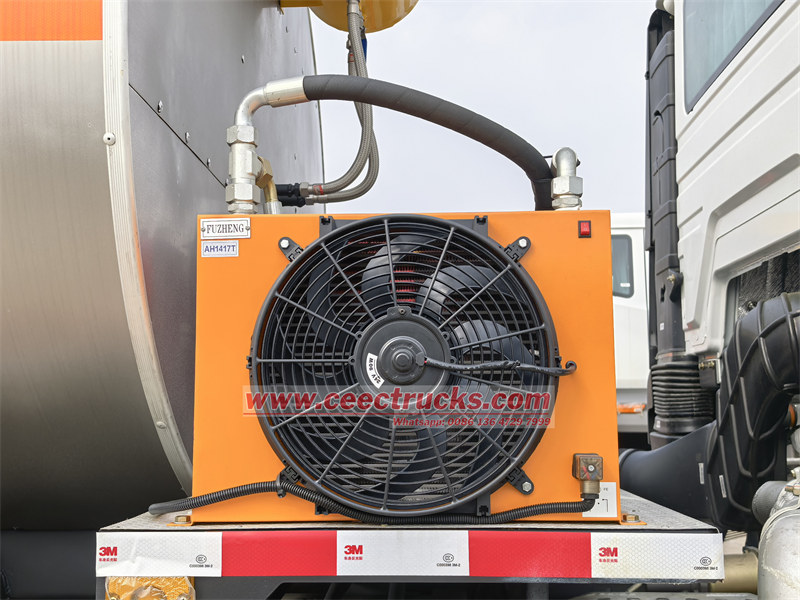

  Zostava chladiča





Cisternové vozidlo na prepravu asfaltu je navrhnuté a vyrobené na základe podvozku nákladného vozidla HOWO 6x4 NX, ktoré pozostáva z vnútornej cisterny, izolačných materiálov, krytu, prepážky, spaľovacej komory, asfaltových potrubí v nádrži, vykurovacej zostavy, horáka, olejového filtra, merača objemu a inteligentnej ovládacej skrinky. Nižšie je znázornený technický výkres systému cisternového vozidla na distribúciu asfaltu a potrubí:

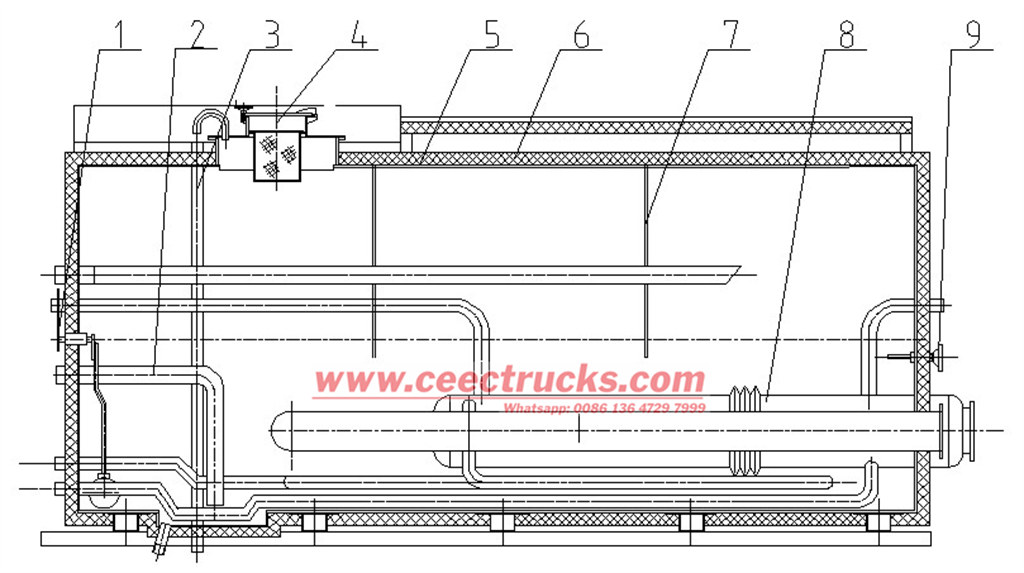

Montáž asfaltovej cisterny

1 merač objemu,

2. Potrubie na nasávanie oleja,

3 Prepadové potrubie,

4 olejový filter,

5 Vnútorná nádrž,

6 Tepelnoizolačné materiály,

7 Prepážka,

8 Spaľovacia komora,

9 Teplomer

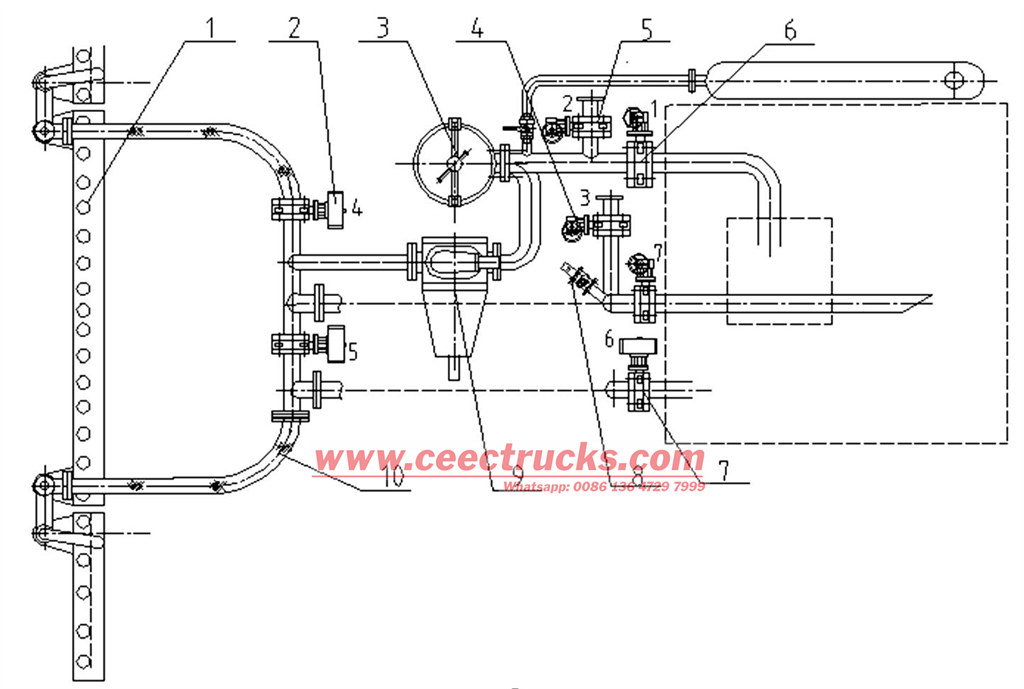

Asfaltové čerpadlo a potrubný systém



1 Zostava trysky valca, 2 Výpustné ventily oleja, 3 Filter, 4 Prepúšťací ventil, 5 Samonasávací ventil, 6 Vstupný ventil oleja, 7 Pneumatický spätný ventil oleja, 8 Ventil ručnej postrekovacej tyče, 9 Asfaltové čerpadlo, 10 Hadica z nehrdzavejúcej ocele

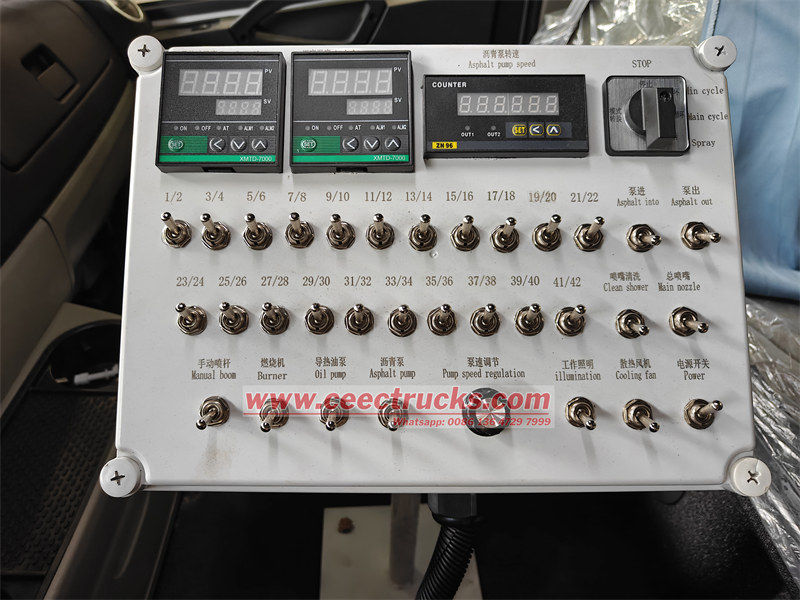

V kabíne integrovaná riadiaca jednotka pre samostatné ovládanie trysiek

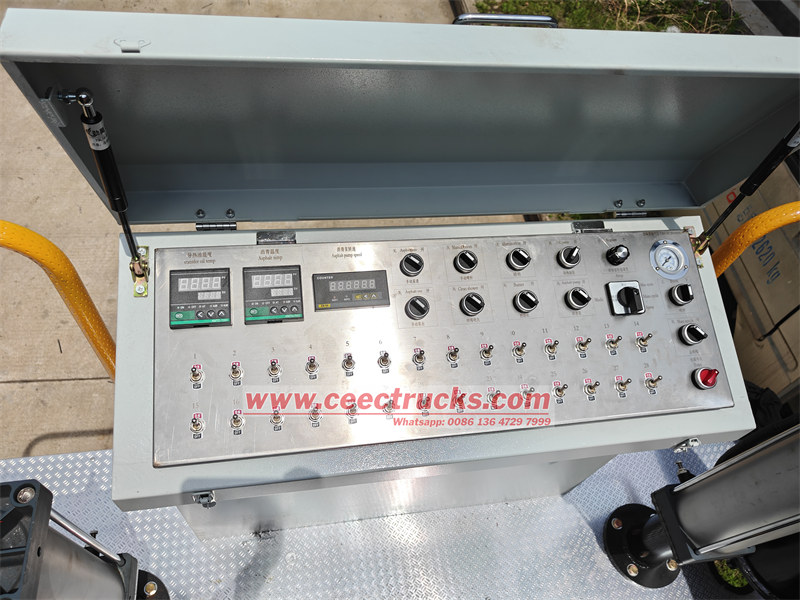

Integrovaná riadiaca skrinka namontovaná vzadu na platforme pre bezpečné používanie
