HOWO Sinotruk penový hasičský voz Štrukturálny princíp

Ako profesionálne penové hasičské vozidlo vybavené podvozkom ľahkého nákladného vozidla Sinotruk sa vďaka svojmu vynikajúcemu výrobnému procesu, pokročilej základnej technológii, vedeckému konštrukčnému návrhu a komplexným praktickým výhodám stalo kľúčovým záchranným vybavením pre mestské hasičské operácie, priemyselné a banské podniky, petrochemický priemysel a ďalšie scenáre. Od výkonu a účinnosti hasenia až po jednoduchú obsluhu bol každý technický parameter tohto ľahkého penového vozidla Howo dôkladne zdokonalený, aby plne spĺňal potreby skutočných hasičských záchranných operácií a vyvažoval profesionalitu a spoľahlivosť.

⇒ Hlavné výhody:

1. Vybavený motorom YC4E140-33 s menovitým výkonom až 105 kW, ktorý poskytuje silný a stabilný výstupný výkon.

2. Vybavené atmosférickým požiarnym čerpadlom CB10/40, menovitým prietokom 40 l/s, menovitým tlakom 1,0 MPa, maximálnou hĺbkou nasávania 7 m, dobou nasávania ≤ 35 s.

3. Dosah vodného lúča ≥60 m, dosah penového lúča ≥48 m, horizontálna rotácia 360° a -35°～70° vertikálne otáčanie umožňuje pokrytie požiaru na dlhé vzdialenosti bez mŕtveho uhla.

4. Vďaka prstencovému čerpadlu PH64 s dávkovačom peny je možné flexibilne nastaviť pomer miešania medzi 3 % a 6 % s maximálnym prietokom miešania 64 l/s.

5. Dokáže rýchlo vytvoriť hustú penovú kryciu vrstvu, ktorá potláča oheň prostredníctvom viacerých mechanizmov pokrytia, ochladzovania a udusenia, čím účinne izoluje kyslík.

6. Do ovládacieho panela sú integrované ďalšie prístroje a spínače s jasne viditeľnými tlakomermi, vákuometrami a ukazovateľmi hladiny kvapaliny, čo uľahčuje presnú obsluhu.

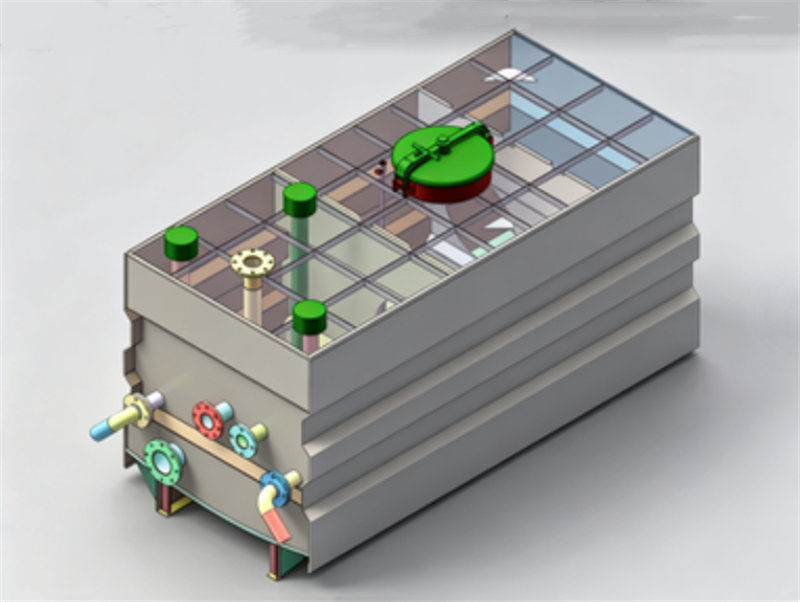

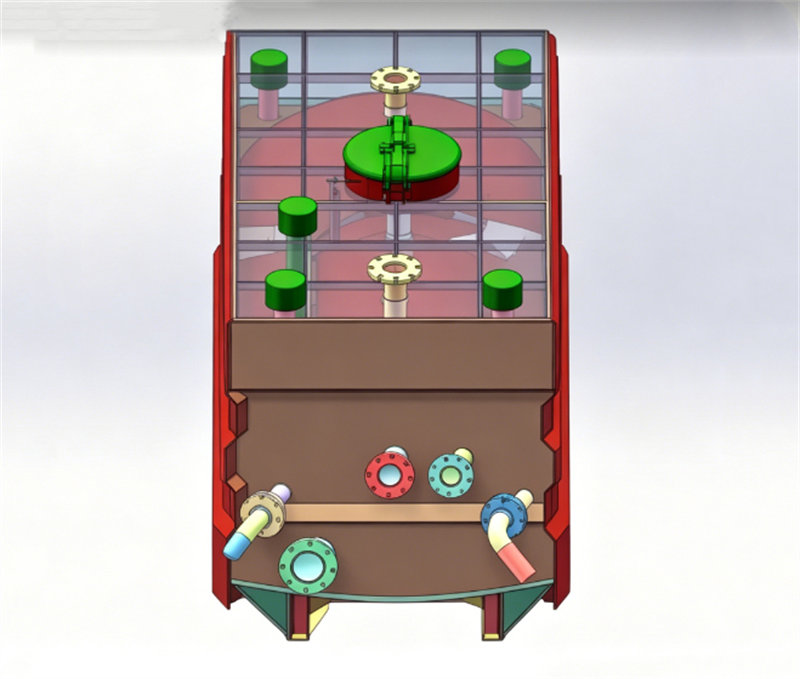

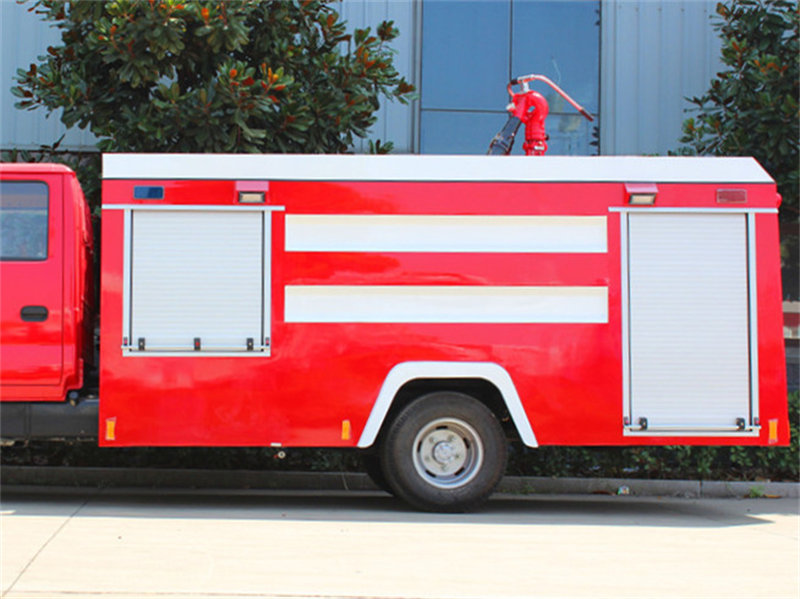

⇒ Telo nádrže:

✺Celkový objem kvapaliny 4,0 kubických metrov vrátane 3000-litrovej nádrže na vodu a 1000-litrovej nádrže na penu.

✺Vysokokvalitné zvárané oceľové plechové nádrže s vnútornou antikoróznou úpravou. Spodný plech má hrúbku 4 mm, bočné a tesniace plechy majú hrúbku 3 mm a horný plech je z 3 mm hrubého ryhovaného plechu z uhlíkovej ocele, ktorý vyvažuje odolnosť proti korózii a konštrukčnú pevnosť.

✺Nádrž na penu je vyrobená z vysoko kvalitného nerezového plechu so 4 mm hrubou spodnou doskou, 3 mm hrubými bočnými a tesniacimi doskami a 3 mm hrubou ryhovanou doskou z nehrdzavejúcej ocele na hornej doske, ktorá účinne zabraňuje korózii peny.

✺Nádrž je vybavená prepážkami proti špliechaniu, ktoré znižujú vplyv špliechania kvapaliny na stabilitu vozidla počas prevádzky.

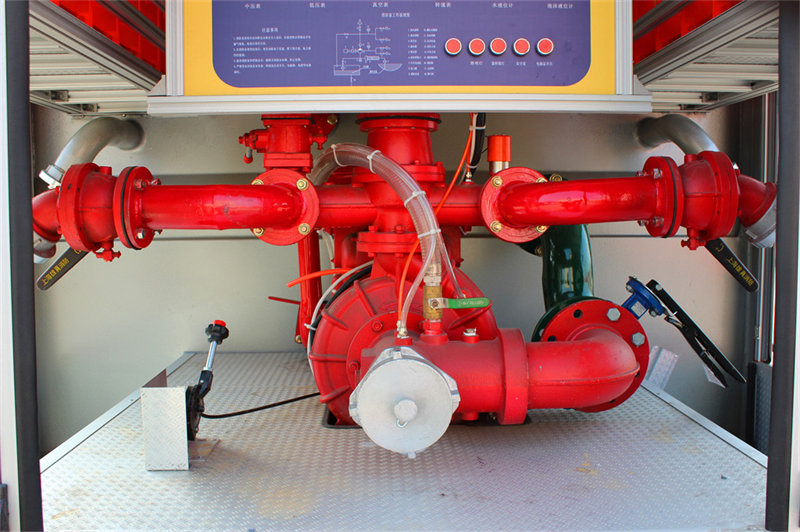

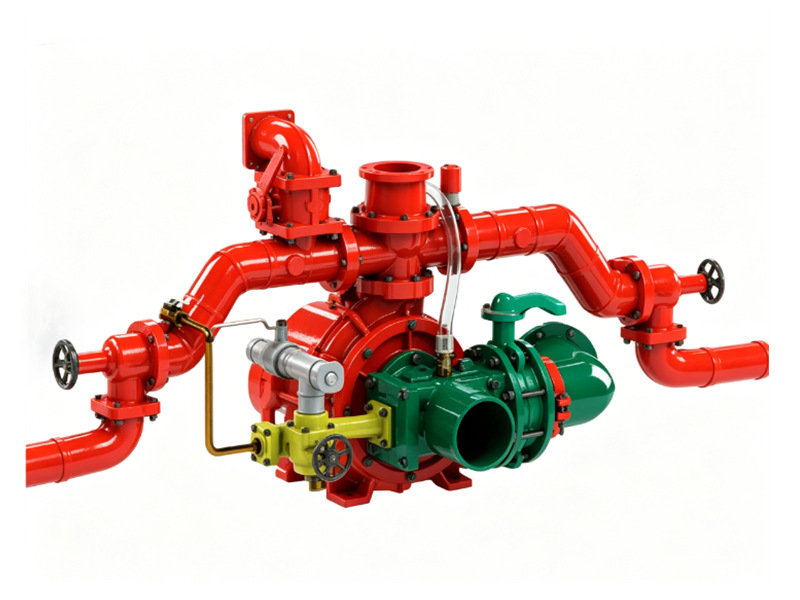

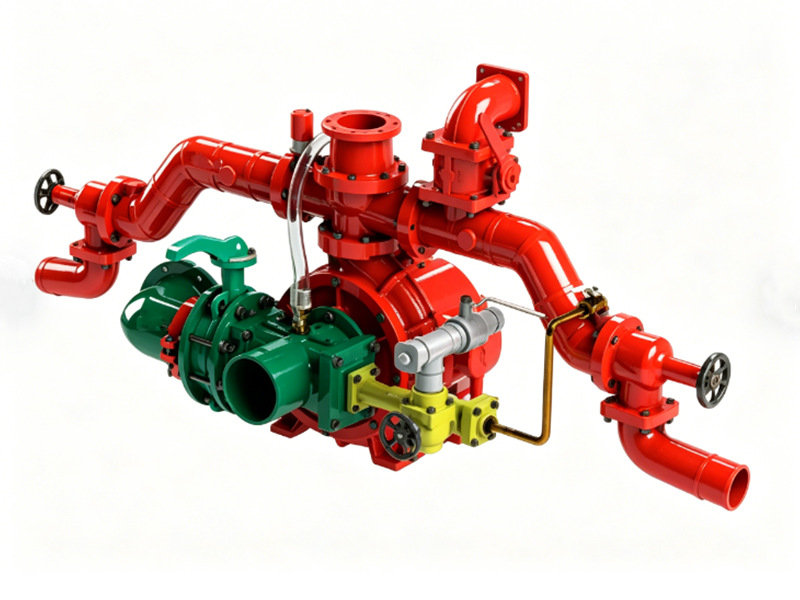

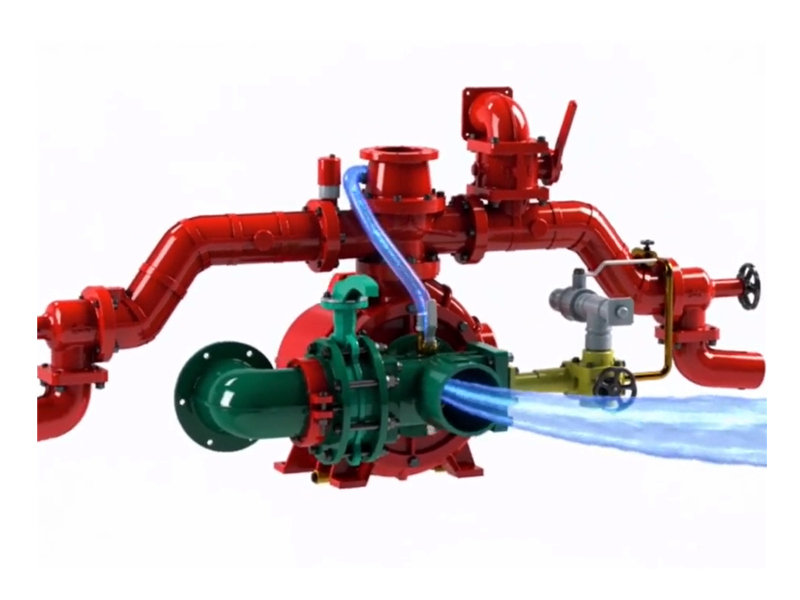

⇒ Požiarne čerpadlo:

✺Vysoký prietok, krátky čas nasávania

✺Používa piestové vákuové čerpadlo a je namontovaný vzadu

✺Rýchly štart a vysoká účinnosť čerpania

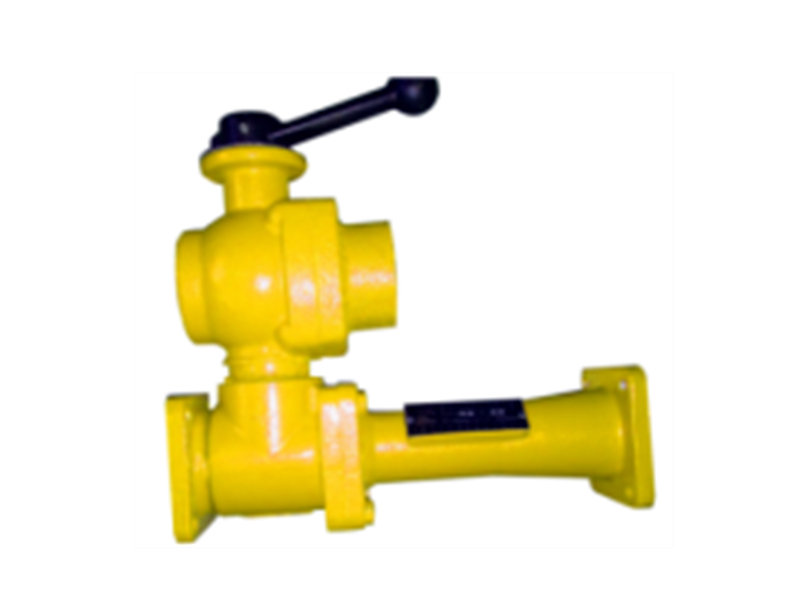

⇒ Miešačka na dávkovanie peny

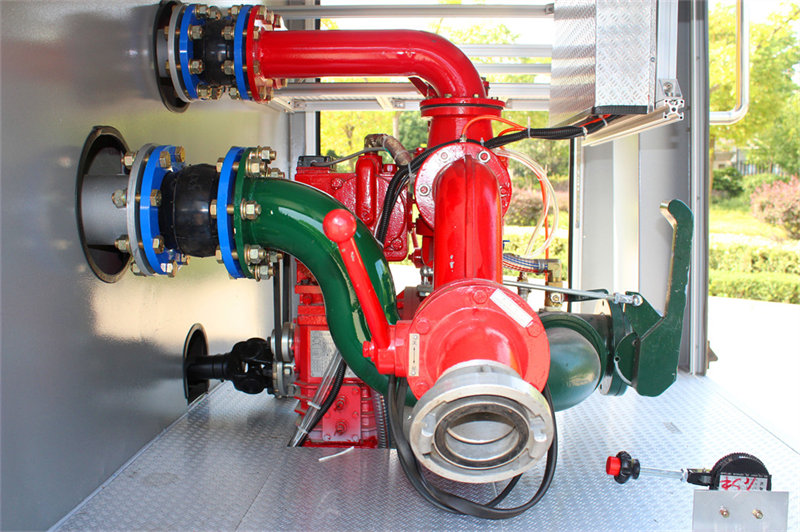

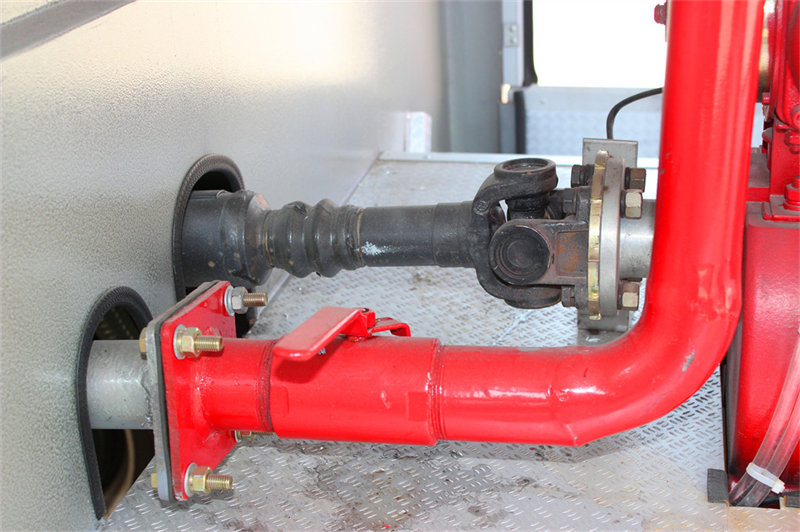

⇒ Návrh potrubného systému

✺Potrubný systém využíva bezšvíkové oceľové rúry, ktoré sú ku každému komponentu pripojené pomocou prírub.

✺Vynikajúci tesniaci výkon a odolnosť proti korózii zabezpečujú bezúnikový prívod vody a peny.

✺Usporiadanie výstupných potrubí nádrže, vonkajších vstupných potrubí, výstupných potrubí a vstrekovacích potrubí je primerané.

✺Výstupné potrubie nádrže DN125 je vybavené manuálnym klapkovým ventilom a flexibilným spojom pre bezpečné pripojenie.
