Úvod do štruktúry a funkcií cisterny na vodu HOWO TX 20000L

Čo je cisternové vozidlo na prepravu vody HOWO TX 20000L?

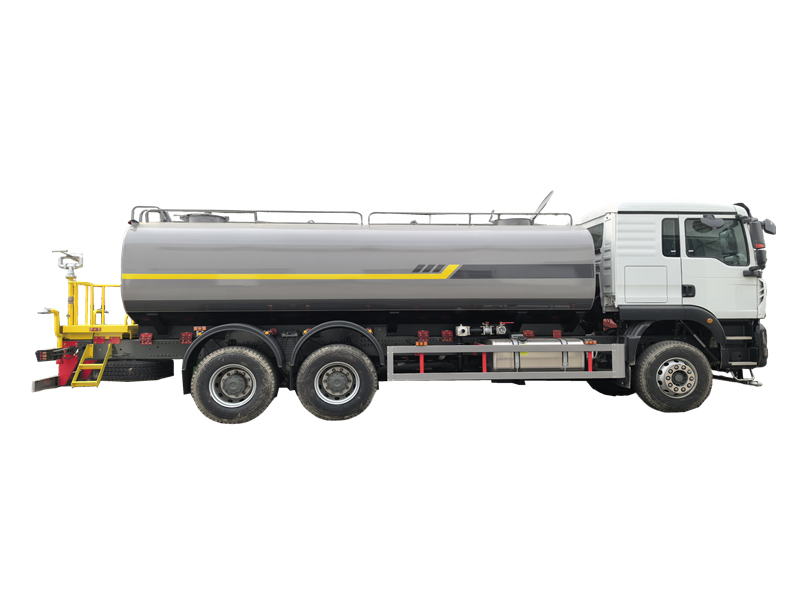

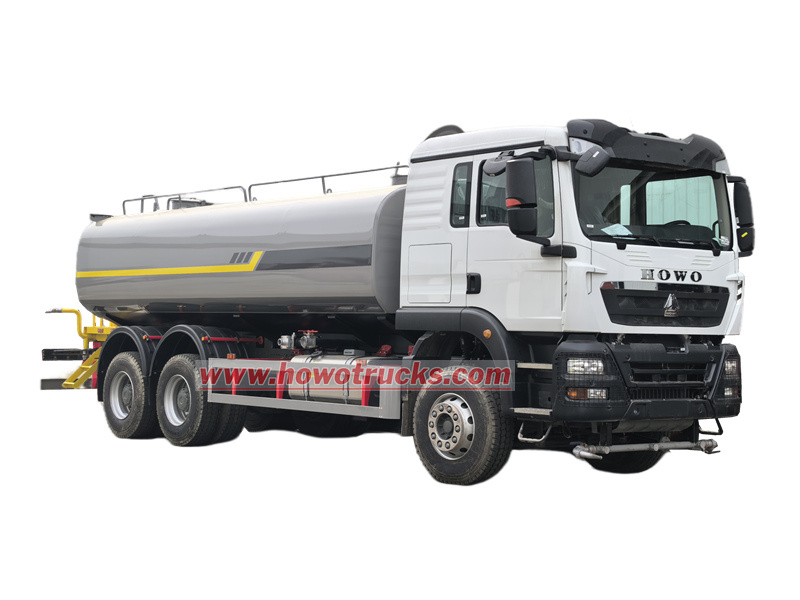

Cisternové vozidlo na vodu Howo TX 20 000 litrov je ťažké vozidlo na ekologickú sanitáciu postavené na podvozku HOWO TX 6×4 s objemom nádrže 20 000 litrov. Vďaka vysokému výkonu, veľkokapacitnej nádrži a vysokej spoľahlivosti sa toto vozidlo široko používa na umývanie komunálnych ciest, zavlažovanie záhrad, potláčanie prachu v priemyselných parkoch a ďalšie aplikácie.

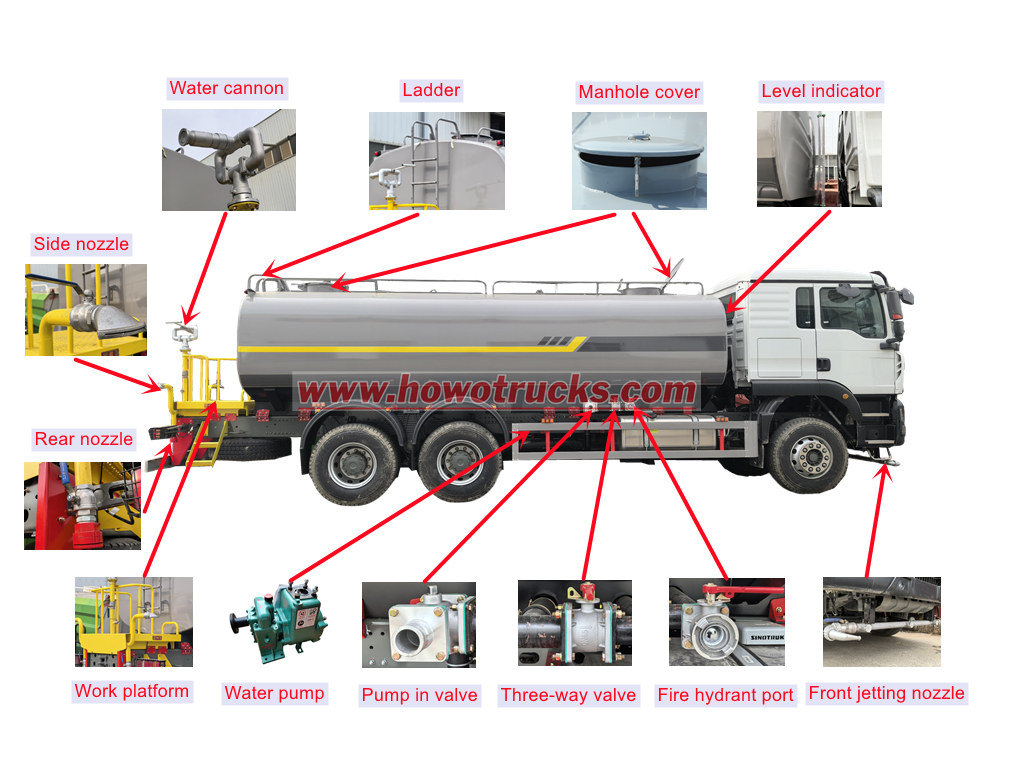

Štruktúra cisternového vozidla HOWO TX

Ten/Tá/To Cisterna na vodu HOWO TX 20 000 litrov pozostáva hlavne z podvozku, nádrže, systému čerpadla, postrekovacieho zariadenia a riadiaceho systému.

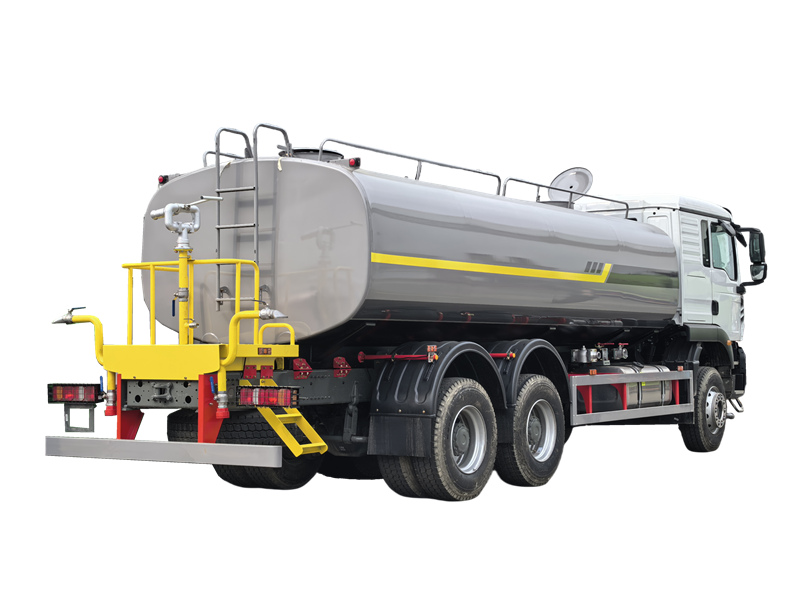

Funkcie vodného postrekovača HOWO

• Predné rozprašovacie trysky: Šírka kropenia ≥14 metrov, schopná umývať osempruhové obojsmerné cesty.

• Zadné rozprašovacie trysky: Používa sa na potlačenie prašnosti z vozoviek, šírka 14 – 18 metrov.

• Bočné rozprašovacie trysky: Vhodné na zavlažovanie zelených pásov.

• Vysokotlakové vodné delo: 360° rotácia, nastaviteľná pre priamy prúd, hmlu, silný dážď a iné vzory, s dosahom až 35 metrov.

Podvozok	HOWO TX, 6×4
Motor	WP10.340E22, 340 HP, dieselový motor
Objem nádrže	20 000 litrov
Materiál nádrže	Uhlíková oceľ
Vodné čerpadlo	80QZ60/90, prietok 60 m³/h
Šírka postreku	≥14 m
Strelisko vodných delov	≥35 m

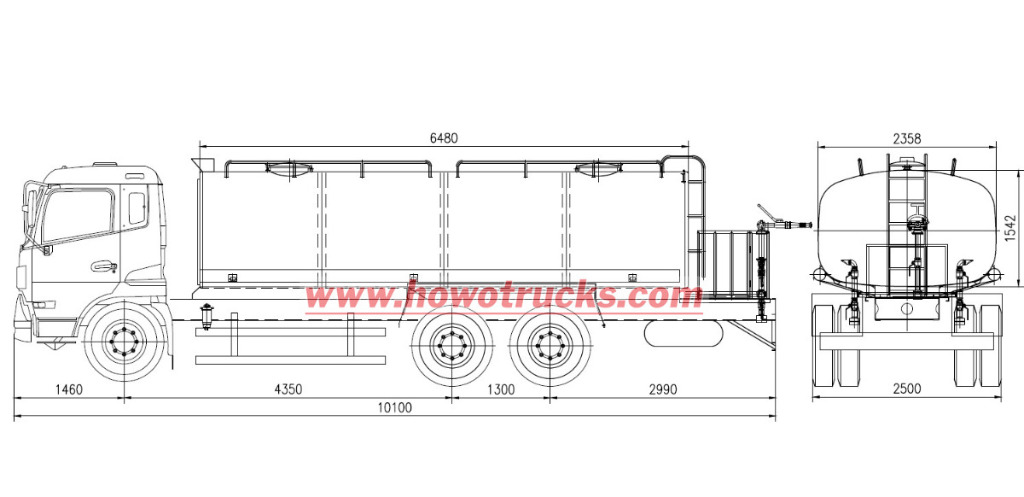

Výkres cisternového nákladného vozidla HOWO TX 6×4

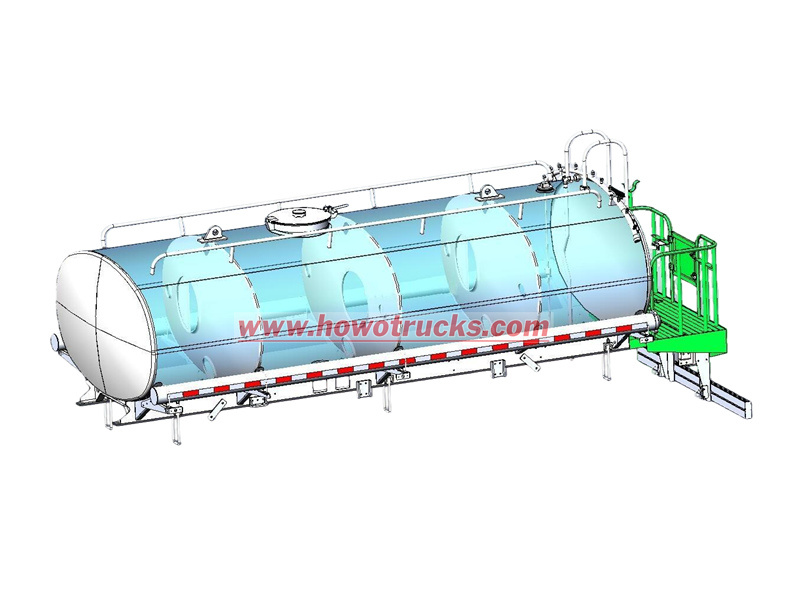

Návrh nádrže vodného postrekovacieho vozidla HOWO

▲ Objem nádrže: Účinný objem 20 000 litrov.

▲ Materiál a proces: Telo nádrže je vyrobené z uhlíkovej ocele Q235-B s hrúbkou 4 mm a zosilnenými koncovými krytmi s hrúbkou 5 mm. Je ošetrené otryskávaním a epoxidovým náterom bez rozpúšťadiel pre vnútornú antikoróznu ochranu, čo zaisťuje silnú odolnosť proti korózii a dlhú životnosť.

▲ Dizajn prepážky: Vo vnútri sú nainštalované 2–3 protivlnné prepážky, ktoré znižujú vplyv prepätia kvapaliny počas jazdy.
