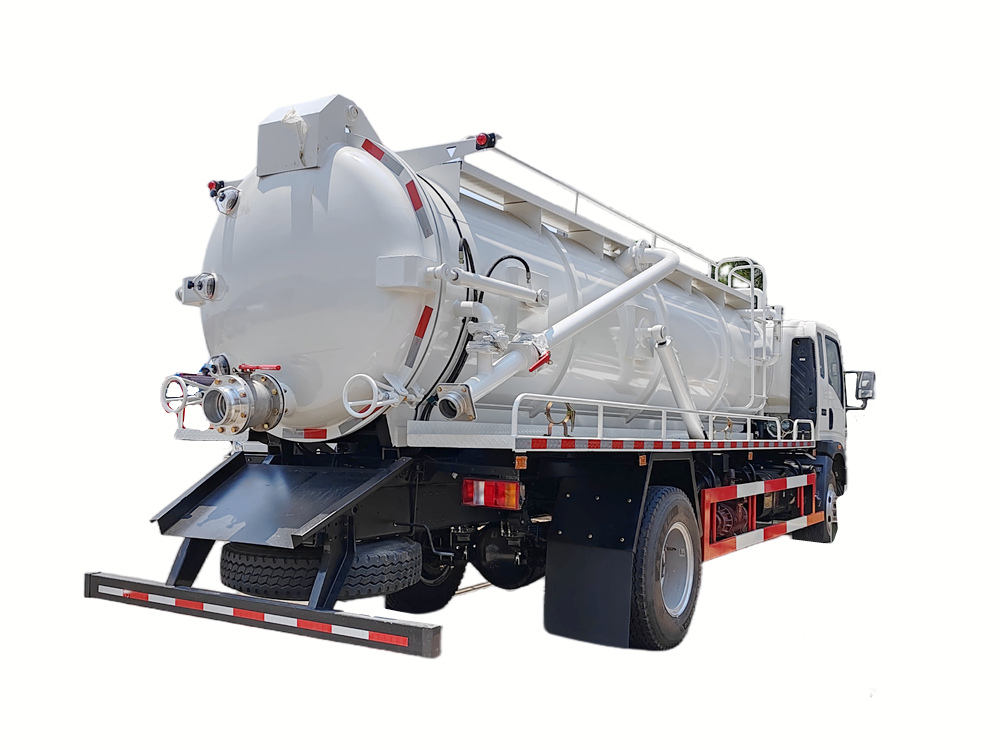

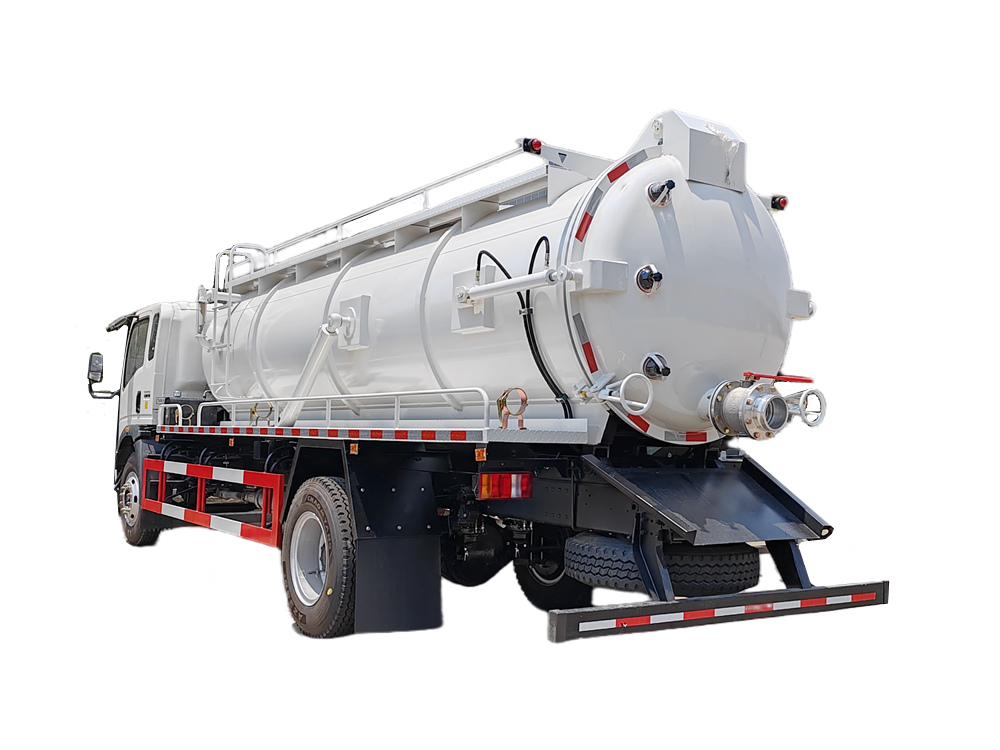

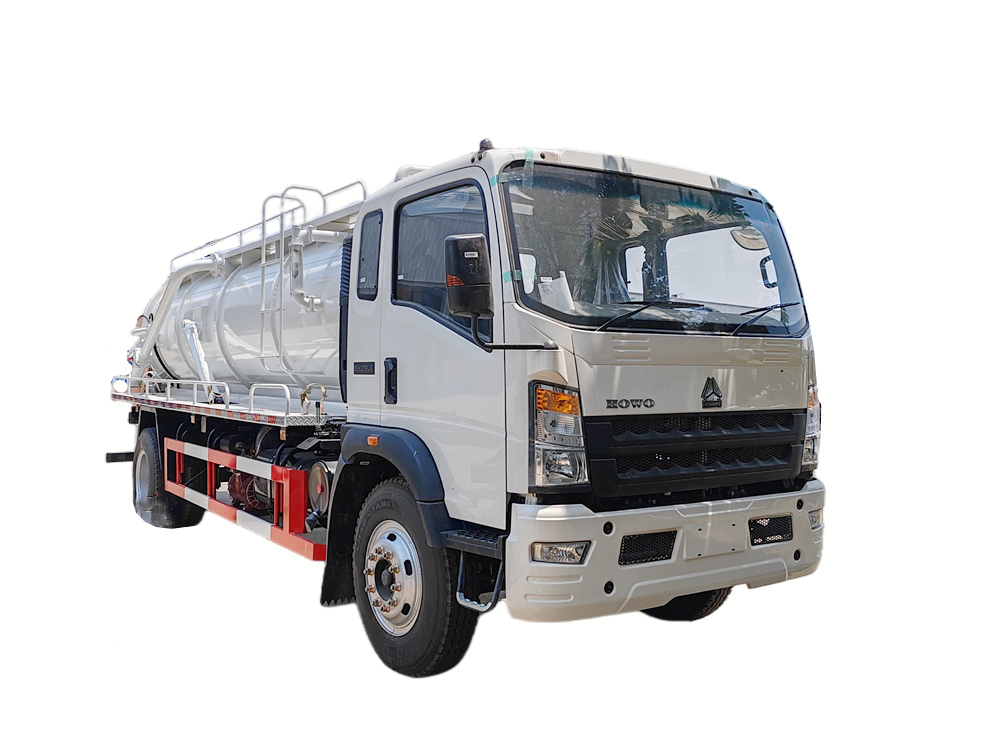

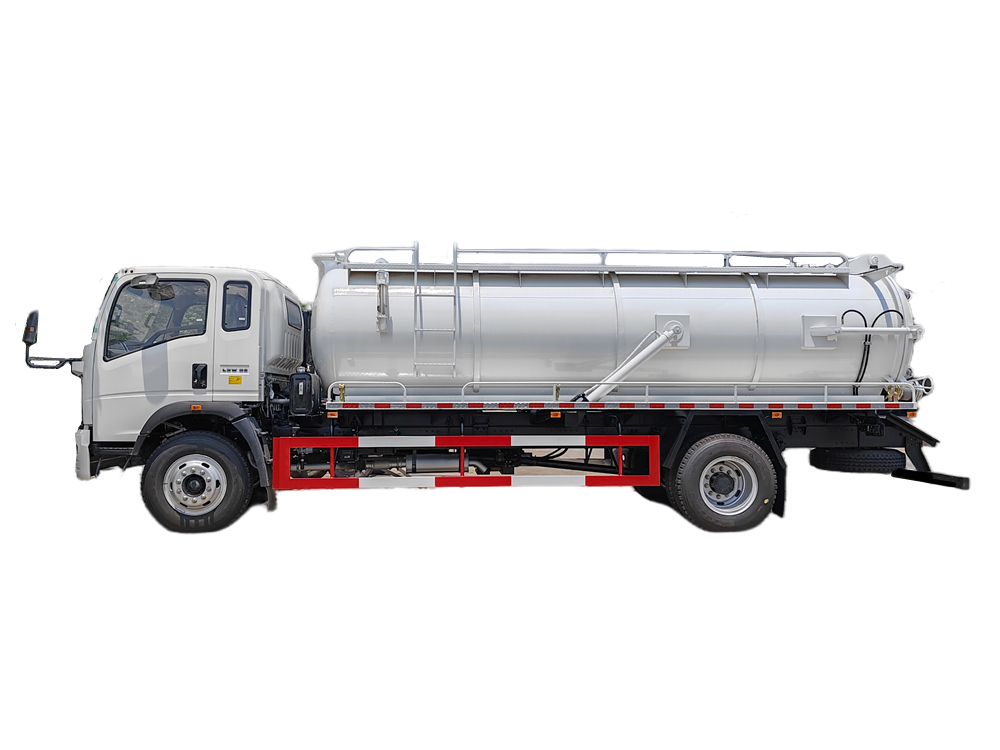

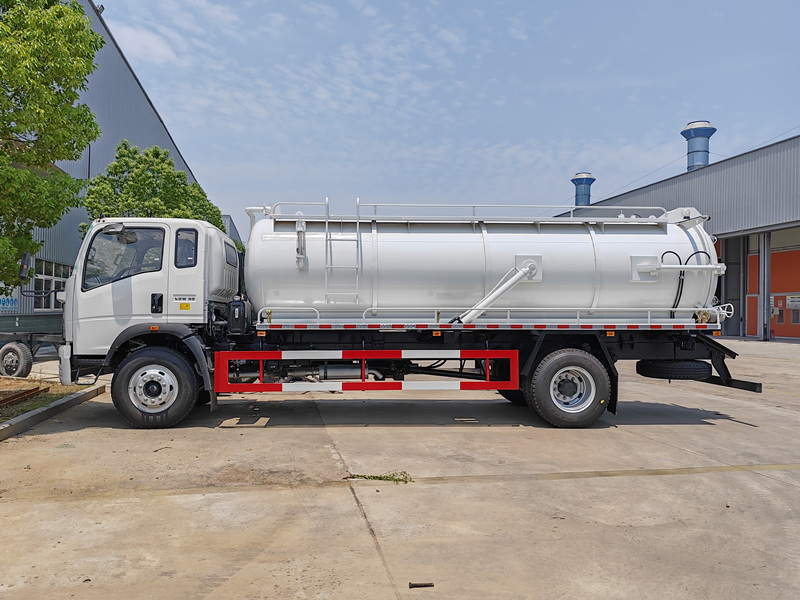

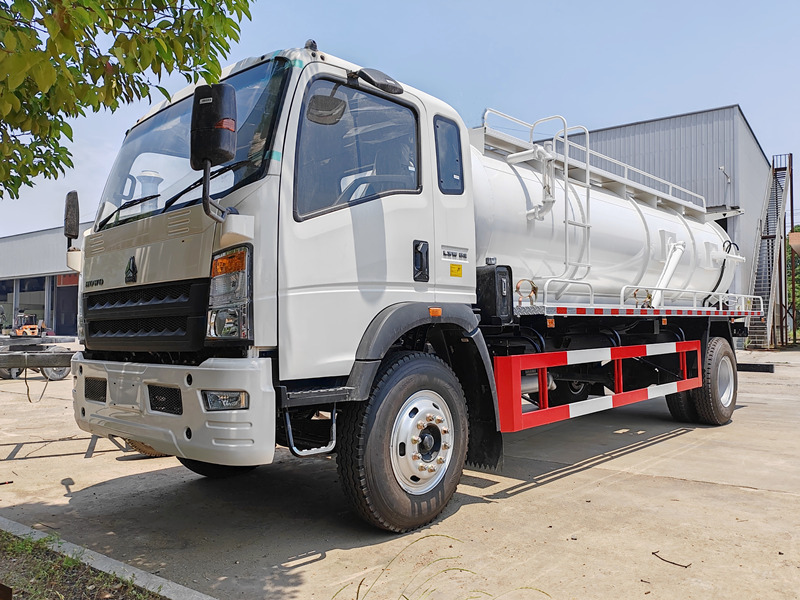

Cisternové vozidlo Howo 5 cbm s čerpadlom na odpadové vody
HOWO 5-kubíkový sací vagón na odpadové vody, využíva HOWO commander 2080 riadkovú polovičnú kabínu, rázvor 4200 mm, vybavenýCummins Motor ISF3.8s3168 s výkonom 168 koní, prevodovka WLY6G70, horná časť karosérie je 5-kubíková sacia nádrž na odpadové vody, materiál z uhlíkovej ocele, vybavená vákuovým čerpadlom Jurop PN106D, kanalizačným potrubím, rebríkom, ovládacím ventilom (ovládanie zdvíhania nádrže a zadných dverí), nádržou na hydraulický olej, vypúšťacím ventilom zadných dverí atď.
Pracovná kapacita :
5cbmTyp kabíny :
Howo light cabinPohonný systém :
4x2,RHDRázvor (mm) :
4200Špecifické pre motor :
168HP /Cummins ISF3.8s3168Prevodovka :
WLY6G70,6-speed,manualPredná náprava (kg) :
3200Zadná náprava (kg) :
8000Ten/Tá/ToCisternové vozidlo na odpadové vody HOWO s objemom 5 cbm je vysokoúčinné špecializované vozidlo určené na mestskú sanitáciu, komunálne inžinierstvo a priemyselné čistenie. Poháňané motorom Cummins s výkonom 168 koní v spojení so 6-stupňovou prevodovkou poskytuje robustný výkon. Nadstavba je vybavená 5 m³ antikoróznou nádržou z uhlíkovej ocele vybavenou talianskym vysokovákuovým čerpadlom Jurop (sací výkon: 11 000 l/min), ktoré umožňuje rýchle odsávanie odpadových vôd, kalov a malých pevných častíc. Vizuálna kontrolná rúra a hydraulický ovládací systém zaisťujú bezpečnú a pohodlnú prevádzku. Vďaka funkcii zdvíhania nádrže a rýchleho otvárania zadného krytu ponúka vozidlo nízke náklady na údržbu a predĺženú životnosť. Je široko použiteľné v mestskej sanitácii (čistenie septikov, bagrovanie potrubí), čistení priemyselných odpadových vôd, núdzových záchranných operáciách a rôznych ďalších oblastiach.

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.
»Ⅰ.Definícia a úvod produktu:
Výrobca:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Silná sila a prispôsobivosť
• Vybavený motorom Cummins s výkonom 168 koní a 6-stupňovou prevodovkou ponúka vysoký krútiaci moment pri nízkych rýchlostiach, prispôsobuje sa zložitým podmienkam na cestách a spĺňa emisné normy China VI.
2. Profesionálne navrhnuté, efektívne a odolné
• Nádrž z uhlíkovej ocele s objemom 5 cbm: Odolná voči korózii a tlaku, vhodná na prepravu odpadových vôd a kalov.
• Vákuová pumpa Jurop PN106D: Vysoký sací výkon, vysoká rýchlosť čerpania a vysoká prevádzková účinnosť.
3. Pohodlná obsluha a bezpečnostné prvky
• Hydraulický ovládací systém (zdvíhanie nádrže, vyprázdňovanie zadnej časti) zaisťuje bezproblémovú a presnú prevádzku.
• Vizuálne zobrazenie sacieho potrubia umožňuje monitorovanie stavu sania v reálnom čase, aby sa predišlo upchatiu alebo preťaženiu.

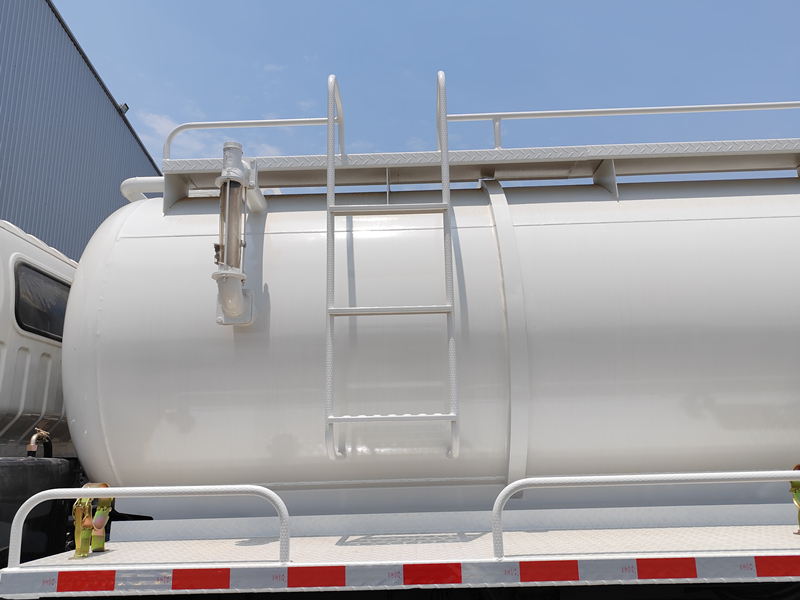

• Hydraulický rebrík pre jednoduchý prístup a údržbu
» Ⅱ.Parameter produktu pre vákuové odsávanie HOWO 5CBMnákladné auto:
| Informácie o produkte | ||
| Produkt | Sacie vozidlo na odpadové vody | |
| Názov značky | SINOTRUK-HOWO | |
| Celkový rozmer (D*Š*V) | 7540*2350*2680 mm | |
| Miesto pôvodu | Chu-pej, Čína | |
| Farba | K dispozícii bude akákoľvek farba | |
| Výroba | CS TRUCKS | |
| Špecifikácie podvozku | ||
| Rázvor kolies | 4200 mm | |
| Celková hmotnosť vozidla | 11,2 ton | |
| Zaťaženie nápravy | 3200/8000 kg | |
| Maximálna rýchlosť | 95 km/h | |
| Prenos | WLY6G70, 6-stupňová, manuálna | |
| Pneumatika | 8.25R206+ 1 náhradný | |
| Kabína | 2080 správne-ručné riadenie, jeden a pol radová kabína, s klimatizáciou, USB | |
| Motor | ||
| Model | Cummins ISF3.8s3168 | |
| Konská sila | 168 koní/125 kW | |
| Typ | Radový 4-valcový, 4-taktný, preplňovaný, s medzichladičom, vodou chladený | |
| Maximálny krútiaci moment | 600 Nm | |
| Menovitá rýchlosť | 2600 ot./min. | |
| Maximálna krútiaca rýchlosť | 1300 – 1700 ot./min. | |
| Posun | 3,76 l | |
| Emisie | Euro 3 | |
| Palivová nádrž | 120-litrová palivová nádrž z hliníkovej zliatiny pre naftu | |
| Mini spotreba paliva pri plnom zaťažení | 195 g/kWh | |
| Špecifikácie hornej časti tela | ||
| Nádrž | 5000 l5 mm vysoko kvalitná uhlíková oceľ | |
| Vákuové čerpadlo | Model | Jurop PN106D |
| Maximálny tlak | 1,5 baru | |
| Maximálna rýchlosť | 1300 ot./min. | |
| Maximálny prietok | 11 000 l/min | |
| Prietok vzduchu pri 60 % vákuu | 10 000 l/min | |
| Maximálny podtlak | 92 % | |
| Nepretržité vákuum | 60 % | |
| Maximálny výkon bez záťaže. | 13,6 kW/18,4 HP | |
| Hmotnosť | 143 kg | |
| Sacia hlava | ≥7m | |
| Čerpadlo Moro, čerpadlo Španielsko k dispozícii | ||
» Ⅲ.Produkt Podrobný úvod

Základná konfigurácia pohonnej jednotky a podvozku
1. Kabína a rázvor kolies

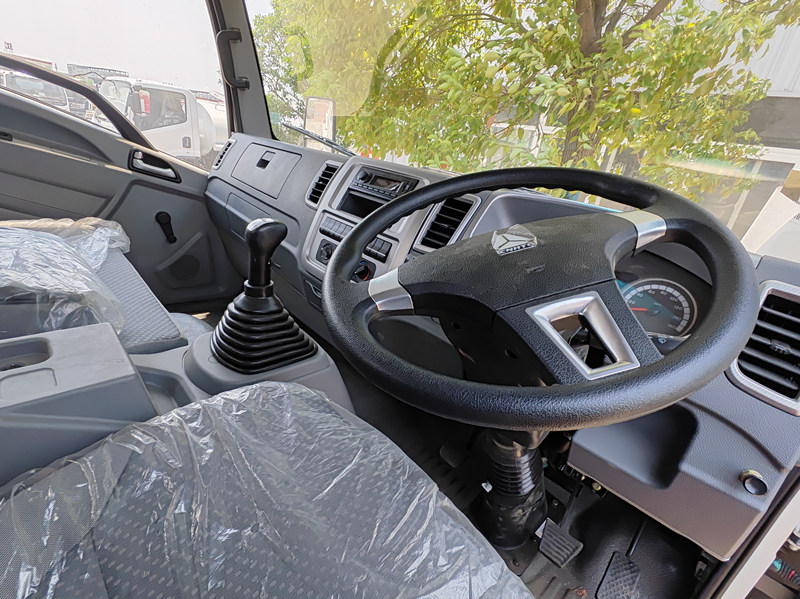

• Polokabína HOWO Commander s 2080 radmi ponúka priestrannosť a vynikajúci výhľad. Je vybavená ergonomickým sedadlom a multifunkčným volantom, ktoré vyvažujú pohodlie a ovládateľnosť.
• Rázvor kolies 4200 mm poskytuje stabilnú oporu pre nadstavbu.
2. Pohonná jednotka
• Motor: Vybavený radovým štvorvalcovým vznetovým motorom Cummins ISF3.8s3168 s objemom 3,8 l, maximálnym výkonom 168 koní (125 kW) a maximálnym krútiacim momentom 600 Nm, ktorý spĺňa emisné normy China VI.

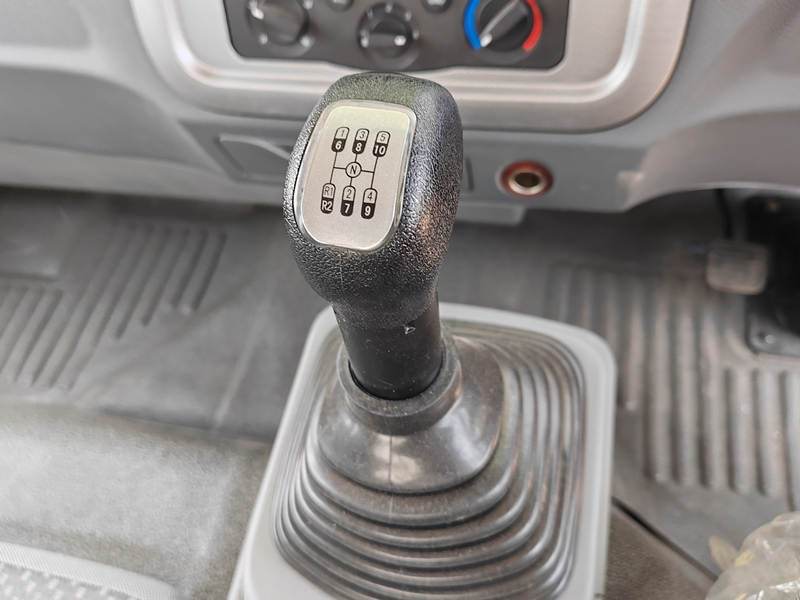

• Prenos: Vybavený šesťstupňovou manuálnou prevodovkou WLY6G70 ponúka plynulé radenie a vysokú účinnosť prevodovky, pričom sa prispôsobuje rôznym prevádzkovým podmienkam.

Profesionálna konfigurácia hornej časti tela
1. Nádrž na odsávanie odpadových vôd
• Materiál a kapacita: Nádrž je vyrobená z uhlíkovej ocele Q235B lisovaním z jedného kusu s objemom 5 metrov kubických. Povrch je ošetrený antikoróznym pieskovaním pre vynikajúcu odolnosť voči korózii.

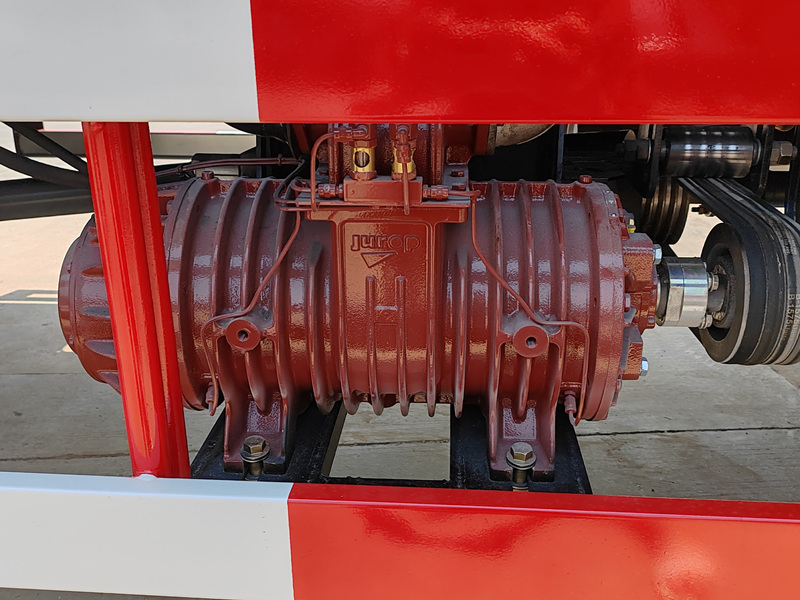

• Vákuový systém: Vybavený talianskou kvapalinokružnou vývevou Jurop PN106D, sa môže pochváliť rýchlosťou čerpania až 11 000 l/min a maximálnym vákuom -0,092 MPa. Dokáže rýchlo odsať odpadové vody, kal a pevné častice (priemer ≤ 50 mm), čo zlepšuje prevádzkovú účinnosť o 15 % v porovnaní s podobnými produktmi.

2. Funkčné komponenty
• Inšpektor kanalizácie: Okná na odvodňovanie odpadových vôd na oboch stranách poskytujú prehľad o hladine kvapaliny v nádrži v reálnom čase, čím sa predchádza riziku preťaženia.

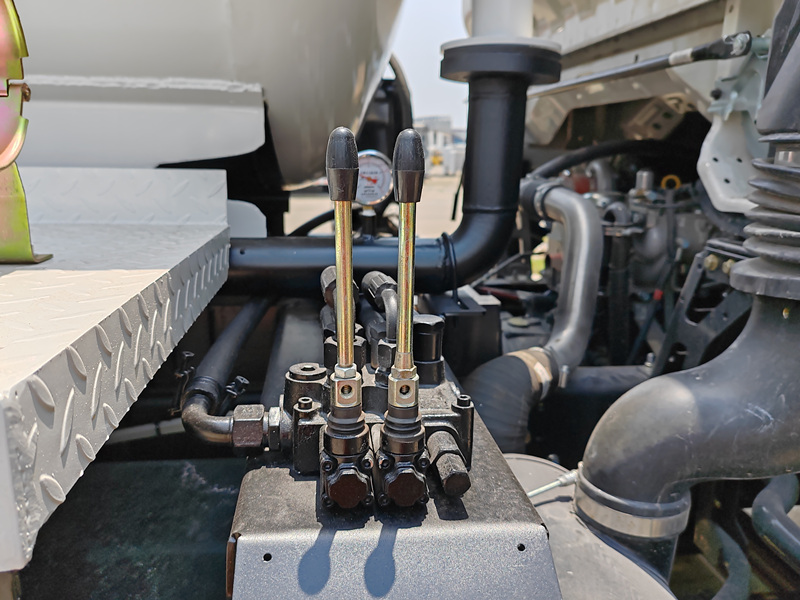

• Systém riadenia prevádzky: Integrovaný blok hydraulického ovládacieho ventilu podporuje ovládanie jedným dotykom pre činnosti, ako je zdvíhanie nádrže a otváranie/zatváranie zadného krytu.

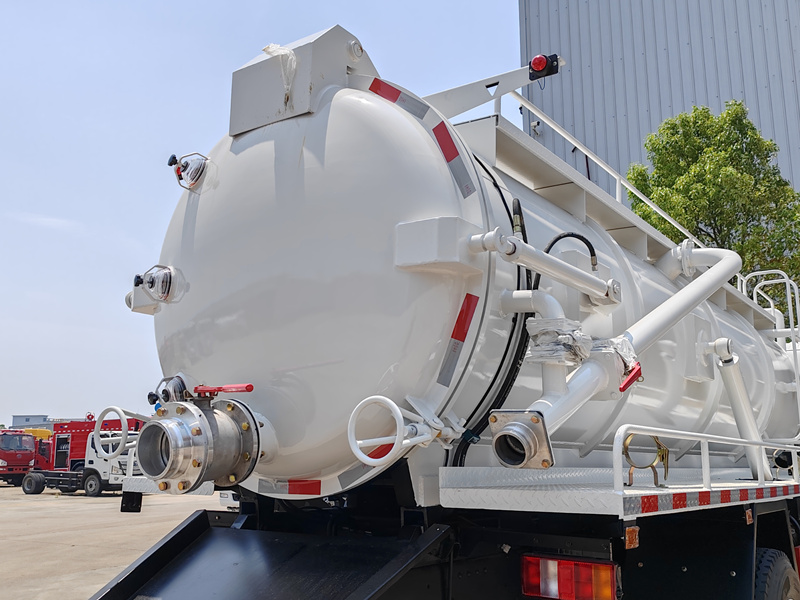

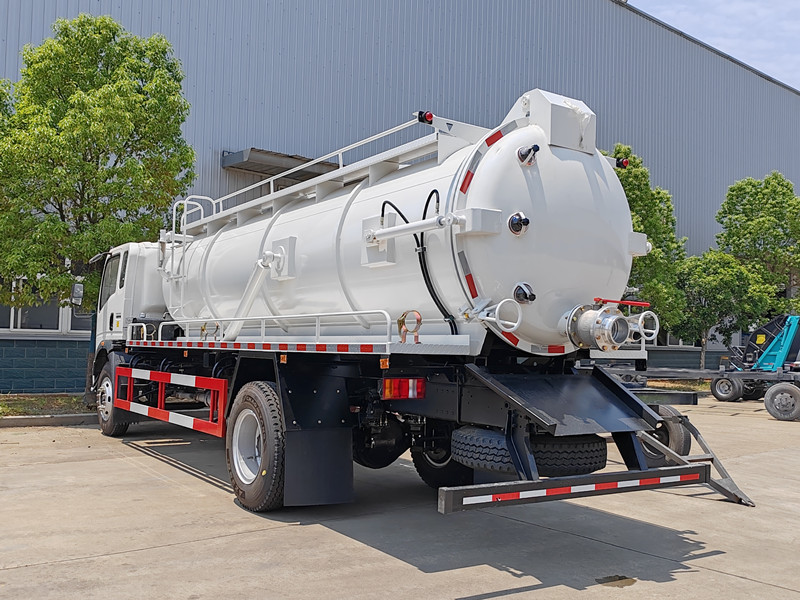

• Vypúšťací systém: V zadnej časti je nainštalovaný rýchlouzatvárací vypúšťací ventil DN200, ktorý podporuje vyprázdňovanie pomocou gravitácie aj vákua pre úplné vyprázdnenie bez zvyškov. o Pomocné zariadenia: Štandardný rebrík a výstražné svetlá, detailný dizajn uľahčuje používanie.

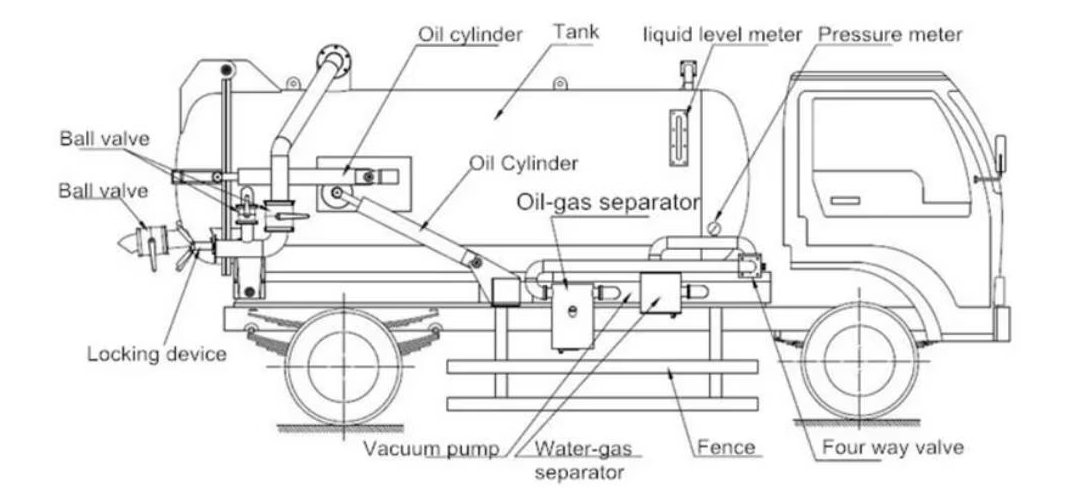

Výkres sacieho vozidla na odpadové vody:

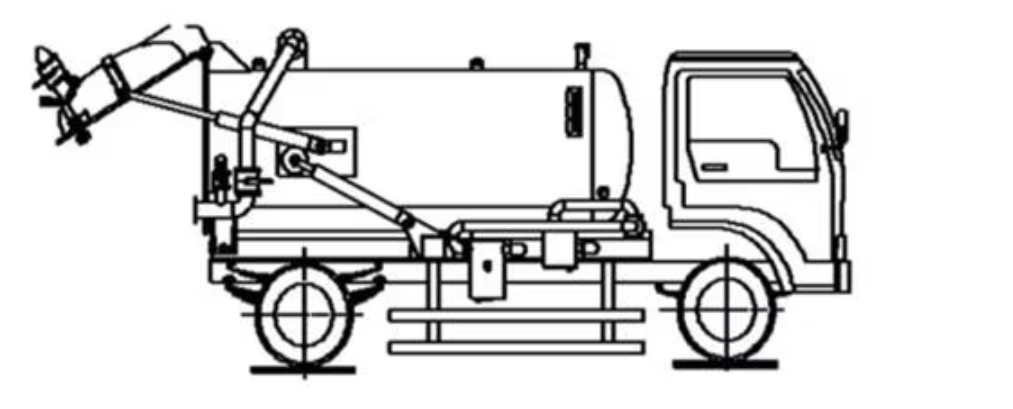

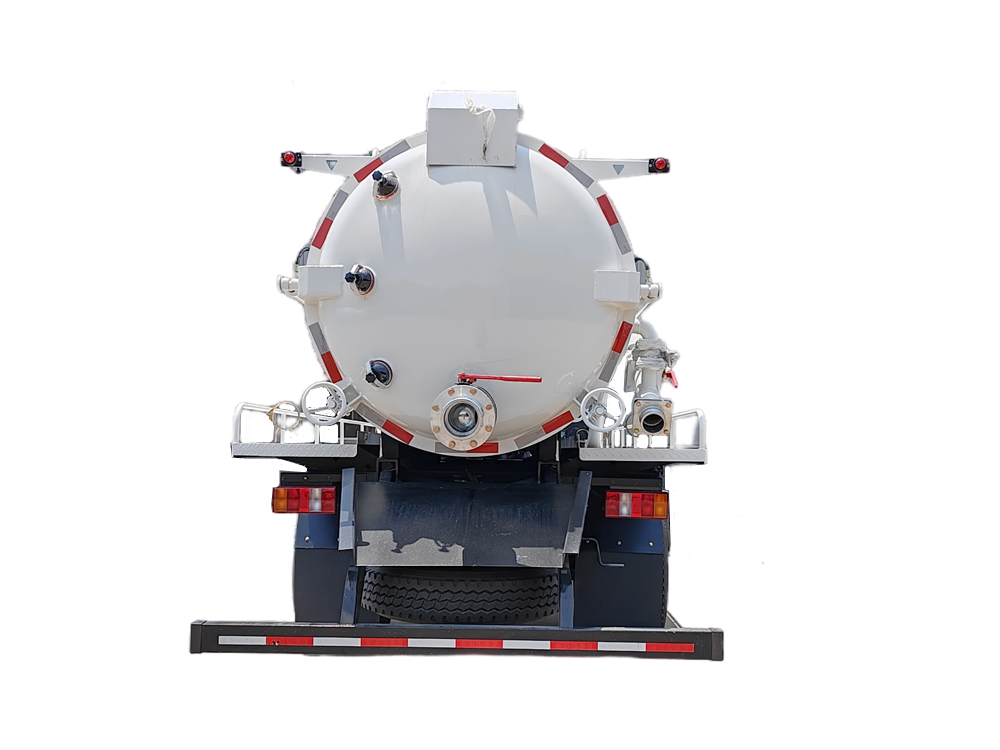

Otvorte zadné dvere:

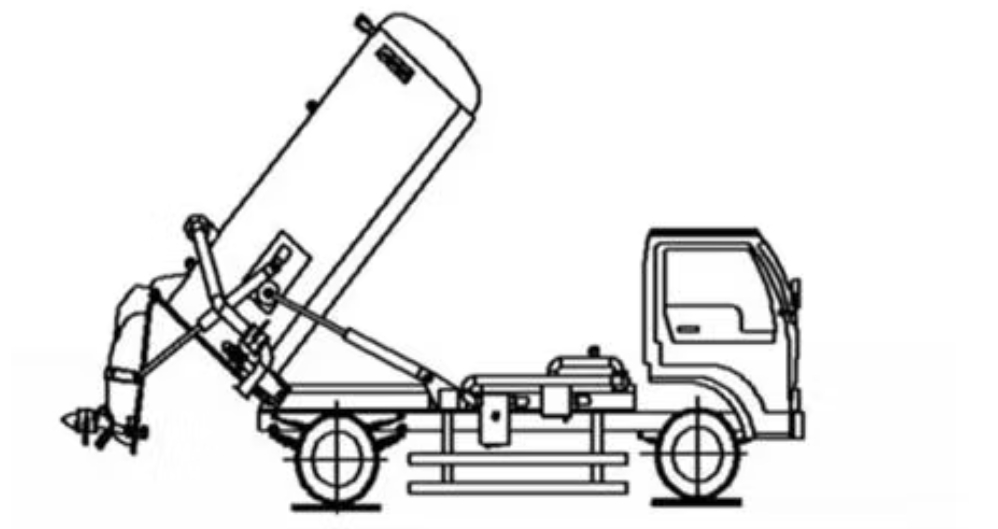

Uvypúšťanie odpadových vôd:

»Ⅳ. Princíp fungovania
1. Princíp vákuového odsávania
• Motor poháňa vákuové čerpadlo Jurop vysokou rýchlosťou, čím vytvára v nádrži podtlak (vákuové prostredie).
• Externá odpadová voda/kal je nasávaná do nádrže cez sacie potrubie. Hladina kvapaliny je monitorovaná v reálnom čase, aby sa predišlo preťaženiu.
2. Vypúšťanie a čistenie
• Po dokončení operácie sa odpadová voda odvedie cez rýchlouzatvárací ventil zadných dverí pomocou gravitácie alebo vákua.
• Funkcia zdvíhania nádrže umožňuje úplné vyprázdnenie zvyškového odpadu.
3. Koordinácia hydraulického systému

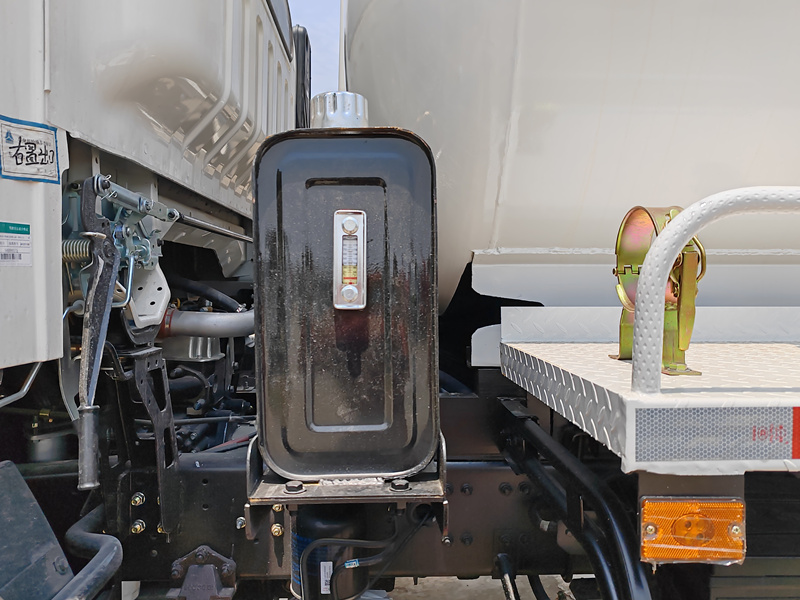

• Hydraulická olejová nádrž napája riadiace ventily, čo umožňuje činnosti ako zdvíhanie a spúšťanie nádrže a utesnenie zadného krytu, čím sa zabezpečuje bezproblémový prevádzkový proces.
»Ⅴ.Aplikačné scenáre
1. Mestská hygiena
◇ Čistenie mestských septikov, kanalizačných studní a kanalizácie s cieľom riešiť preťaženie odpadovými vodami.
◇ Pravidelná údržba vpustí dažďovej vody a odvodňovacích potrubí z ciest, aby sa predišlo záplavám.
2. Priemysel a stavebníctvo
◇ Odčerpávanie odpadových vôd z tovární a priemyselných sedimentačných nádrží, vhodné pre odvetvia ako chemický a potravinársky priemysel.
◇ Odstraňovanie nahromadenej vody a bahna zo základových jám na stavenisku s cieľom zabezpečiť bezpečné stavebné prostredie.
3. Núdzová záchrana
◇ Odčerpávanie odpadových vôd a odstraňovanie kalov po povodniach.
4. Ochrana vidieckeho prostredia
◇ Zber poľnohospodárskeho hnoja a čistenie odpadových vôd z vidieka.
