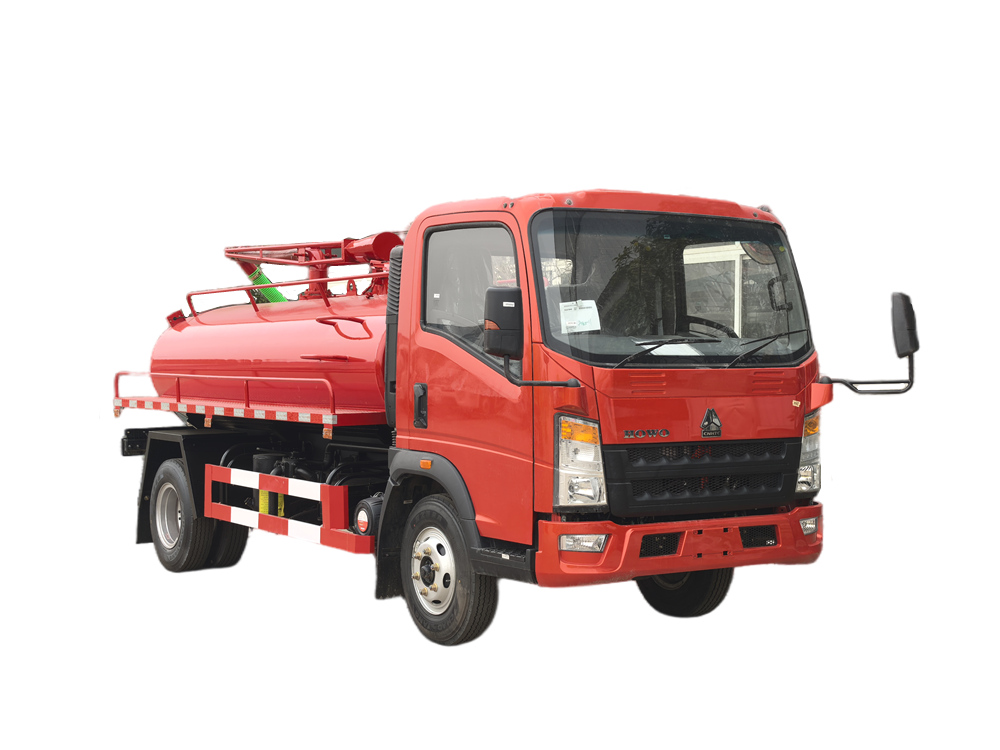

Howo 4x4 pohon septiku nákladné auto

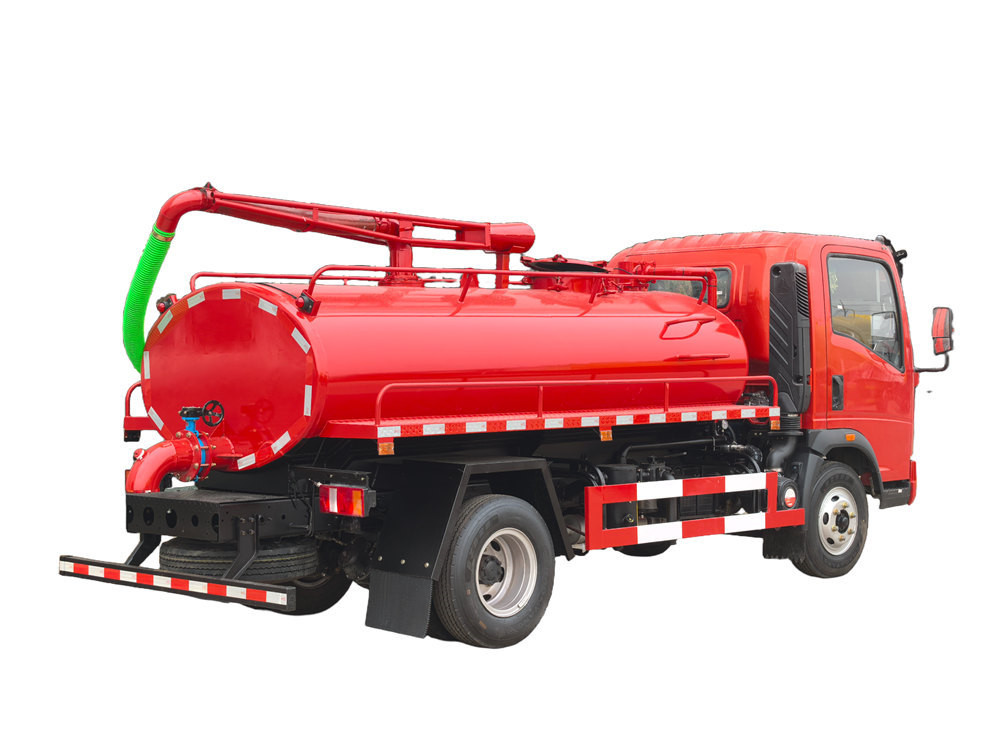

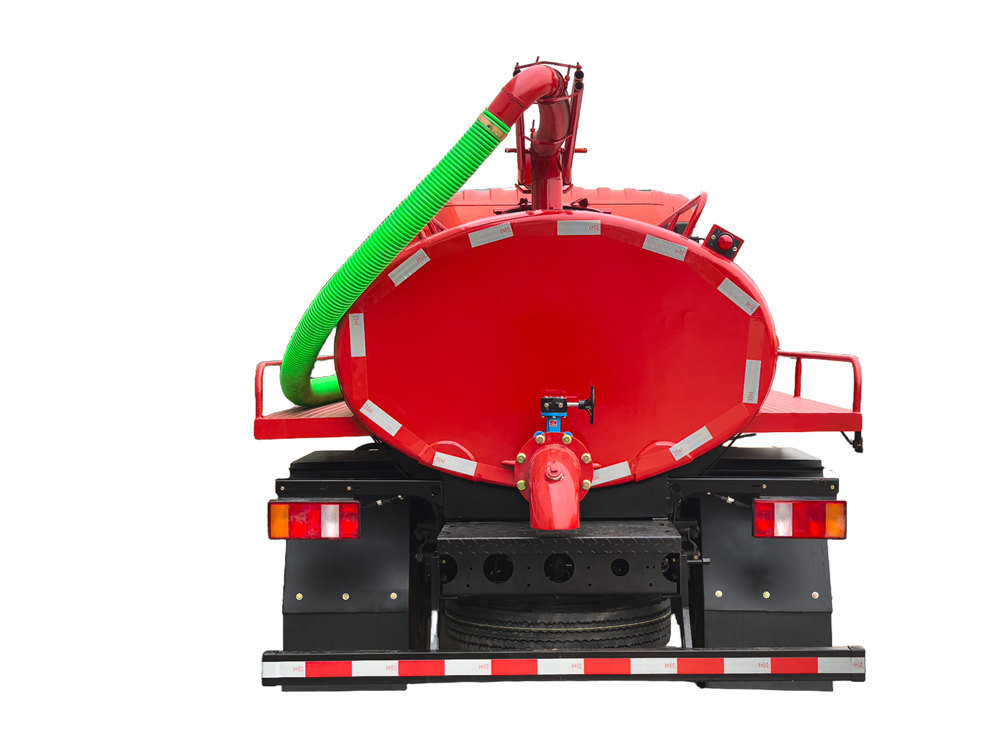

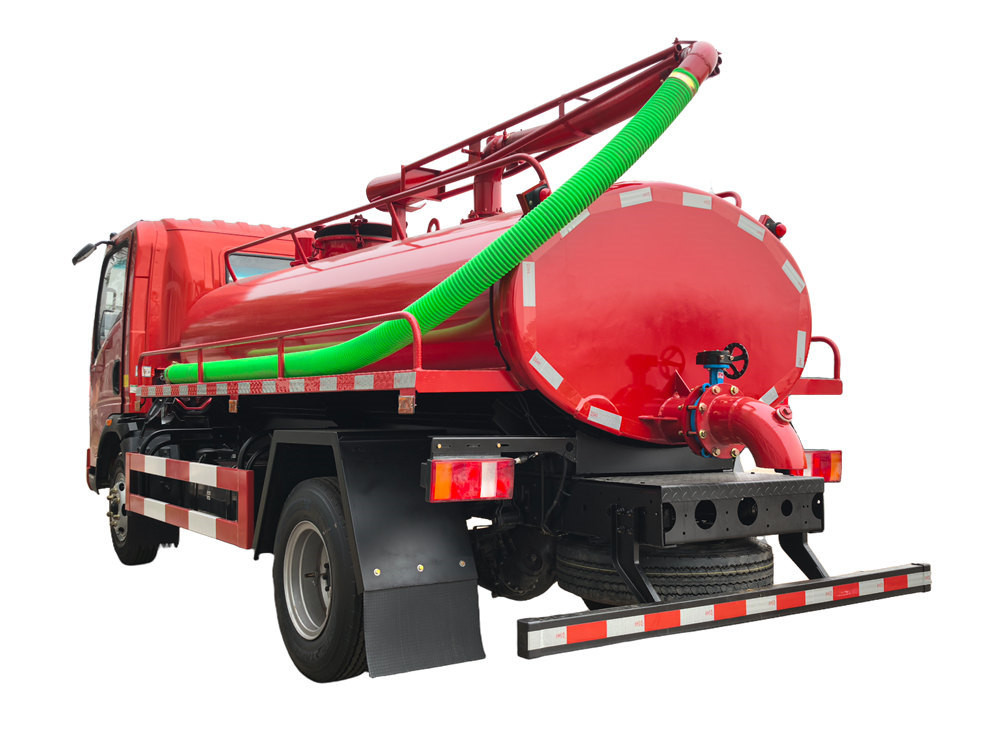

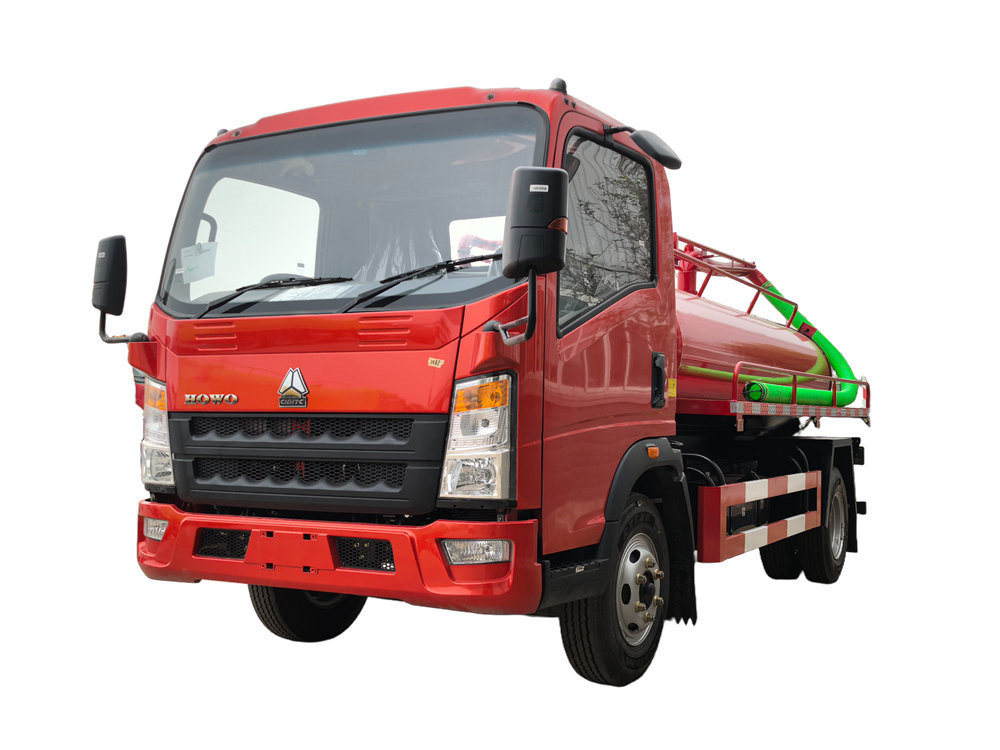

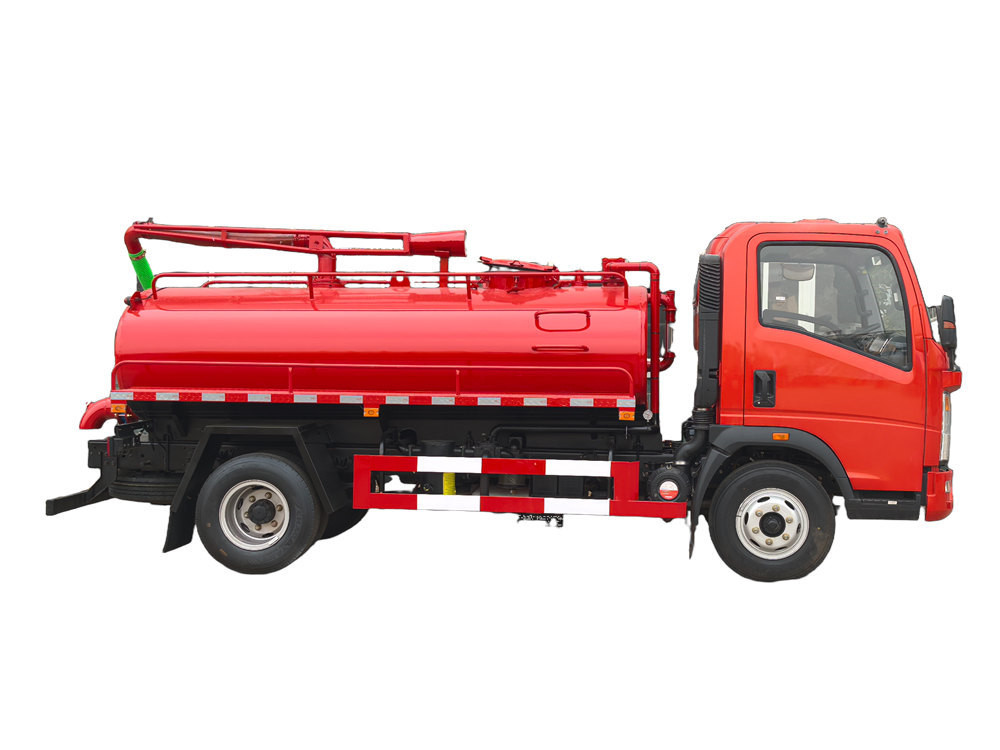

Sací voz na septik HOWO 4x4 RHD s objemom 4 cbm má jednoradovú kabínu HOWO Hanjiang 1880, pohon všetkých kolies 4x4, pravostranné riadenie, rázvor 3360 mm, je vybavený motorom YN4102QBZL s výkonom 116 koní, 6-stupňovou prevodovkou WLY6TS40, horná časť karosérie je septik s objemom 4 kubické metre, vyrobený z uhlíkovej ocele, má antikoróznu a protihrdzavejúcu úpravu, je vybavený vodokružným vákuovým čerpadlom Yifeng SK-6, maximálna rýchlosť čerpania: 6 kubických metrov za minútu, rýchlosť: 970 ot./min., horný 6-metrový sací výložník septiku, vybavený pozorovacím oknom septiku, prepadovým ventilom, tlakomerom, výfukovým ventilom atď.
Pracovná kapacita :
4cbmTyp kabíny :
Howo light cabinPohonný systém :
4x4,RHDRázvor (mm) :
3360Špecifické pre motor :
116HP / YN4102QBZLPrevodovka :
WLY6TS40,6-speed,manualPredná náprava (kg) :
2000Zadná náprava (kg) :

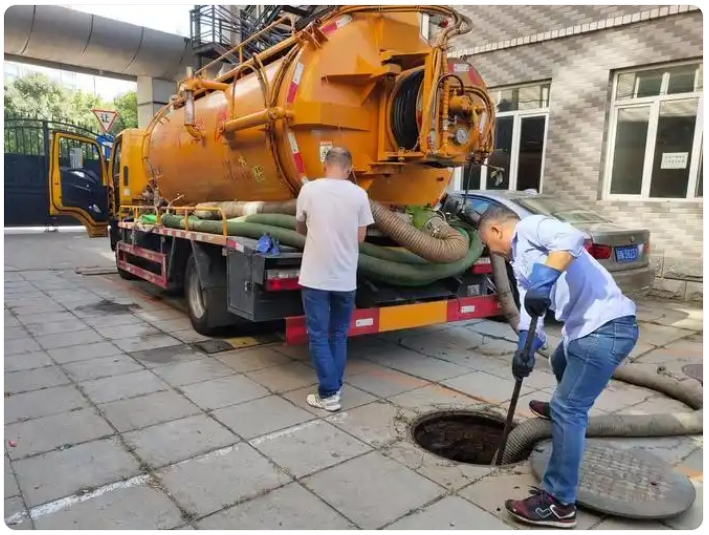

3500Ten/Tá/To HOWOSeptické vozidlo s pohonom 4x4je vysoko účinné a odolné sanitárne vozidlo určené na samonasávanie a odsávanie výkalov a splaškov z hnojných jám, ako aj splaškov z priekop, rybníkov a kanalizácie. Poháňané motorom YN4102QBZL s výkonom 116 koní a prevodovkou WLY6TS40 sa môže pochváliť výkonným pohonom všetkých kolies (4×4) na použitie v náročných podmienkach, ako sú blatisté a svažité cesty. Vozidlo je vybavené vysokovýkonným vákuovým čerpadlom Yifeng SK-6 a môže sa pochváliť sacím dosahom 8 metrov, vysokou účinnosťou sania a výtlaku a plné zaťaženie dokáže dosiahnuť už za 4 minúty. Vďaka 6-metrovému výsuvnému saciemu ramenu, okienku na pozorovanie výkalov a prepadovému ventilu ponúka pohodlnú, bezpečnú a spoľahlivú prevádzku.

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.
»Ⅰ.Definícia a úvod produktu:
Výrobca:CS TRUCKS GROUP LIMITED
Výkonnostné funkcie
1. Efektívna prevádzka: Rýchlosť čerpania 6 m³/min dokáže úplne prečerpať 4-kubíkovú nádrž za 5 minút, vďaka čomu je vhodná na častú prevádzku.
2. Prispôsobivosť pohonu všetkých kolies: 4×4-stupňová prevodovka zlepšuje únikové schopnosti, vďaka čomu je vhodná na použitie v nespevnených vidieckych oblastiach, na farmách a v inom prostredí.
3. Trvanlivosť:
• Telo nádrže z uhlíkovej ocele s ochranou proti korózii a vnútorným vystužením proti deformácii.
• Vodokružné čerpadlo má jednoduchú konštrukciu a nízku poruchovosť.
4. Bezpečnostný dizajn: Viaceré ochranné prvky vrátane poistného ventilu a pozorovacieho okienka zabraňujú riziku preťaženia a prevádzkových chýb.
• Vizuálne zobrazenie sacieho potrubia umožňuje monitorovanie stavu sania v reálnom čase, aby sa predišlo upchatiu alebo preťaženiu.
• Hydraulický rebrík pre jednoduchý prístup a údržbu

» Ⅱ.Parameter produktu pre odsávanie fekálií HOWO 4CBMnákladné auto:
| Vákuové čerpadlo HOWO 4x4 RHD 4cbm | |
| Všeobecné | |
| Rozmery | 5995 x 2200 x 2560 mm |
| Hmotnosť | 3050 kg |
| Kabína | Sinotruk 1880 jednoradový Pravostranné riadenie taxík |
| Maximálna rýchlosť | 115 km/h |
| Podvozok | |
| Rázvor kolies | 3360 mm |
| Predná náprava | 2 tony |
| Zadná náprava | 3,5 tony |
| Prevodovka | 6-stupňová prevodovka Wanliyang, WLY6TS40 |
| Rám vozidla | Priamy vystužený nosník |
| Pneumatiky | Oceľové pneumatiky 7.00R16 |
| Počet pneumatík | 6+1 |
| Typ pohonu | 4*4, Volant, pravostranné riadenie |
| Motor | |
| Model | YN4102QBZL |
| Typ | Radový 4-valcový, dieselový |
| Výkon | 116 koní/ 85 kW |
| Menovitá rýchlosť | 3000 ot./min. |
| Maximálny krútiaci moment | 290 Nm |
| Maximálna krútiaca rýchlosť | 1800 – 2100 ot./min. |
| Posun | 3,76 l |
| Emisná norma | Euro 2 |
| Palivová nádrž | 80-litrová palivová nádrž z hliníkovej zliatiny |
| Horná časť tela | |
| Objem nádrže | 4 kubické metre |
| Materiál nádrže | Uhlíková oceľ Q235, uhlíková oceľ |
| Vákuové čerpadlo | Vákuové čerpadlo na cirkuláciu vody |
| Model obehového čerpadla vody | YIFENG SK-6 (čínska značka) |
| Rýchlosť | 970 ot./min. |
| Maximálna rýchlosť čerpania | 6 m³/min |
| Priemer | Vstup: DN100, výstup: DN100 |
| Spotreba vody | 80 – 100 l/min |
| Sacie potrubie | 1 kus/6 metrov |
| Priezor na stoličku | Áno |
| Výpust trávy | Áno |
| Ventil proti pretečeniu | Áno |
| Vstup napájania | DN100 |
| Výpust napájania | DN100 |
| Zdvíhanie nádrží | Hydraulický valec/2 kusy |
| Zadný kryt nádrže | Možno otvoriť hydraulickým tlakom |
| Farba | Podľa vášho želania |
» Ⅲ.Produkt Podrobný úvod

Základná konfigurácia pohonnej jednotky a podvozku

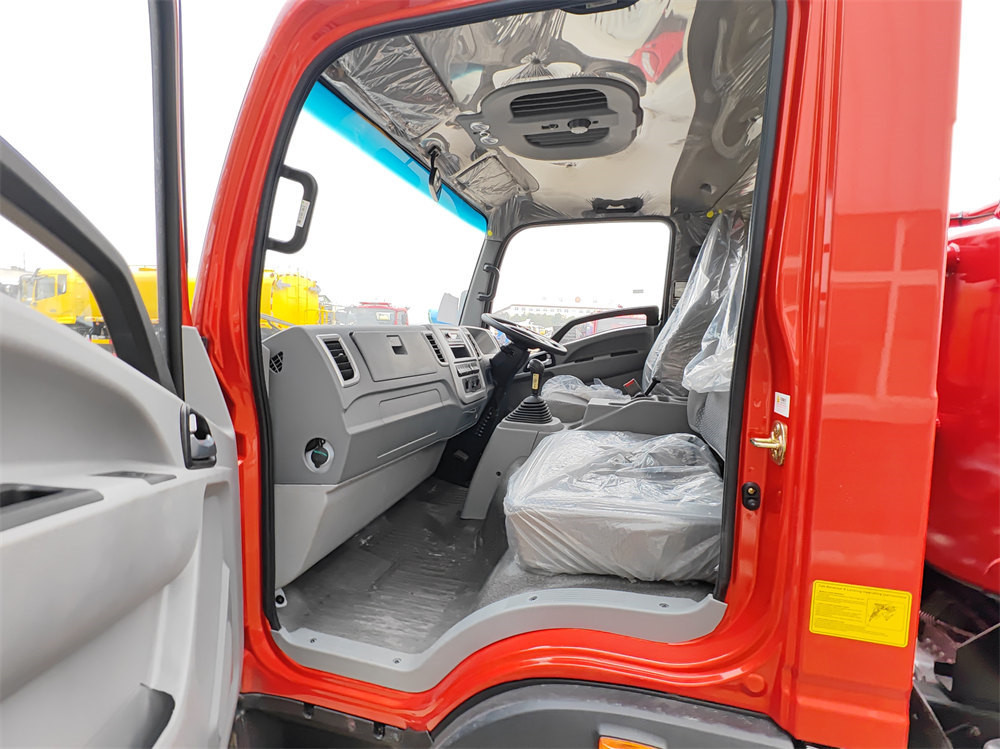

1. Kabína: HOWO Hanjiang 1880 s jednoradovou kabínou a pravostranným riadením, zodpovedajúce jazdným zvyklostiam s pravostranným riadením v Číne.
2. Typ pohonu: Pohon všetkých kolies (4×4), prispôsobiteľné zložitým cestným podmienkam, ako sú blatisté a svažité cesty.
3. Rázvor: 3360 mm, vyváženie priechodnosti a stability.
4. Motor: Vznetový motor YN4102QBZL, 116 koní, vysoký krútiaci moment pri nízkych otáčkach a vysoký výkon.
5. Prevodovka: Manuálna prevodovka WLY6TS40 (6 stupňov), vysoká účinnosť prevodovky a nízke náklady na údržbu.

Horný systém

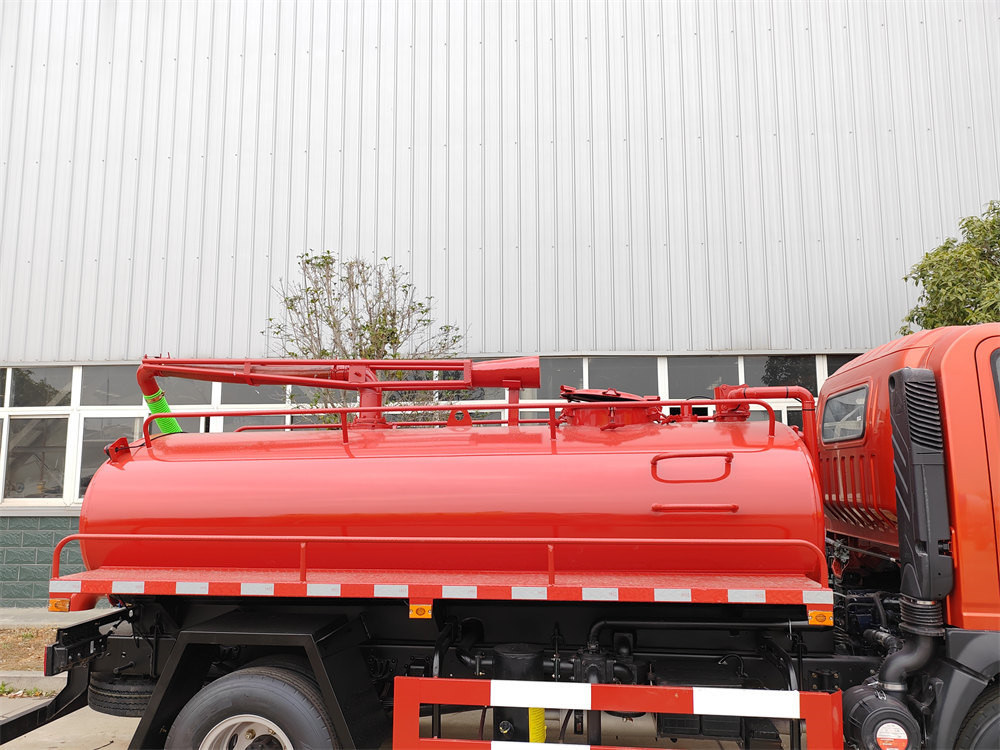

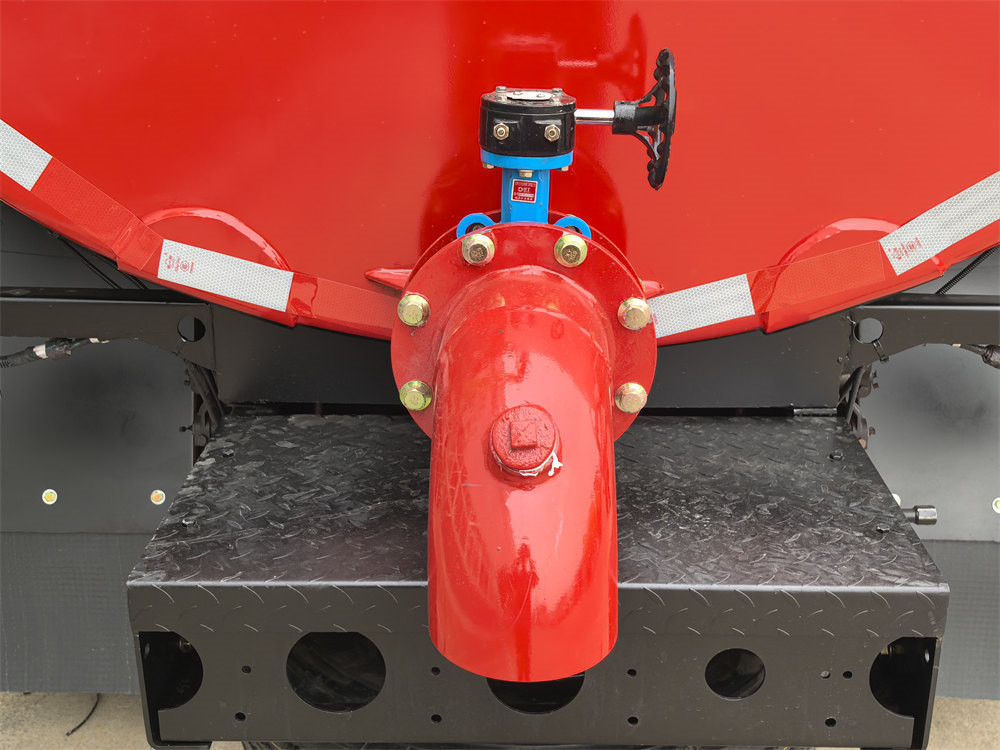

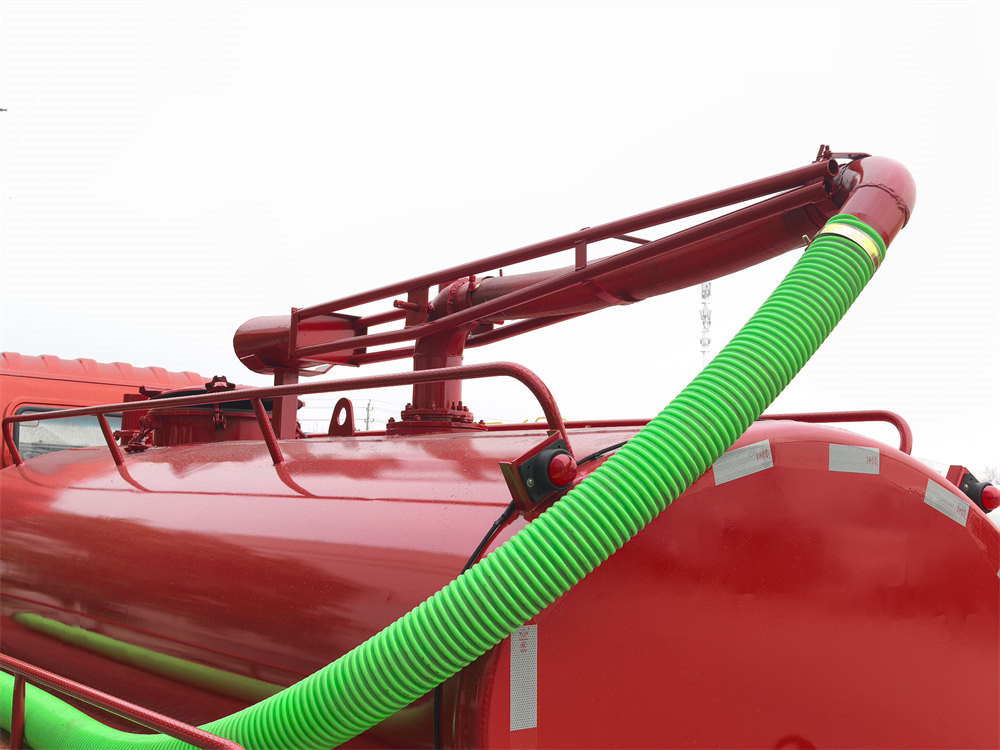

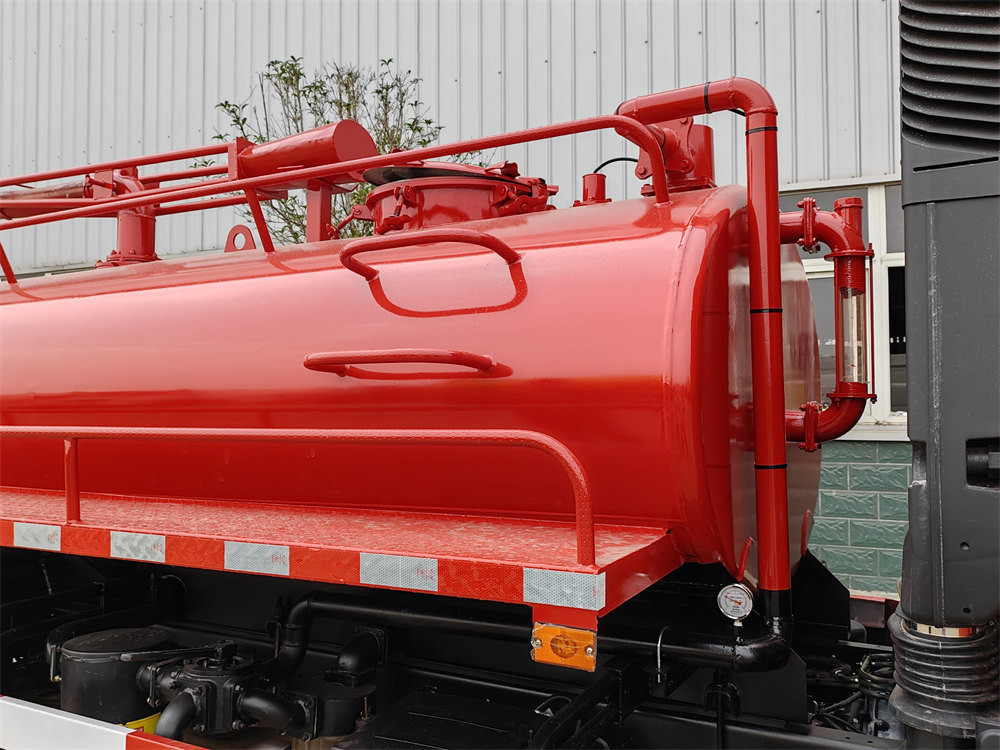

• Nádrž: Nádrž z uhlíkovej ocele s objemom 4 kubické metre, ≥ Hrúbka 4 mm, ošetrená antikoróznym a hrdzavejúcim náterom pre dlhšiu životnosť. Na vrchu je nainštalovaný 6-metrový výsuvný sací výložník, ktorý umožňuje prevádzku z viacerých uhlov. V zadnej časti je nainštalovaný výtlačný ventil, ktorý umožňuje vyprázdňovanie pomocou gravitácie alebo stlačeného vzduchu.

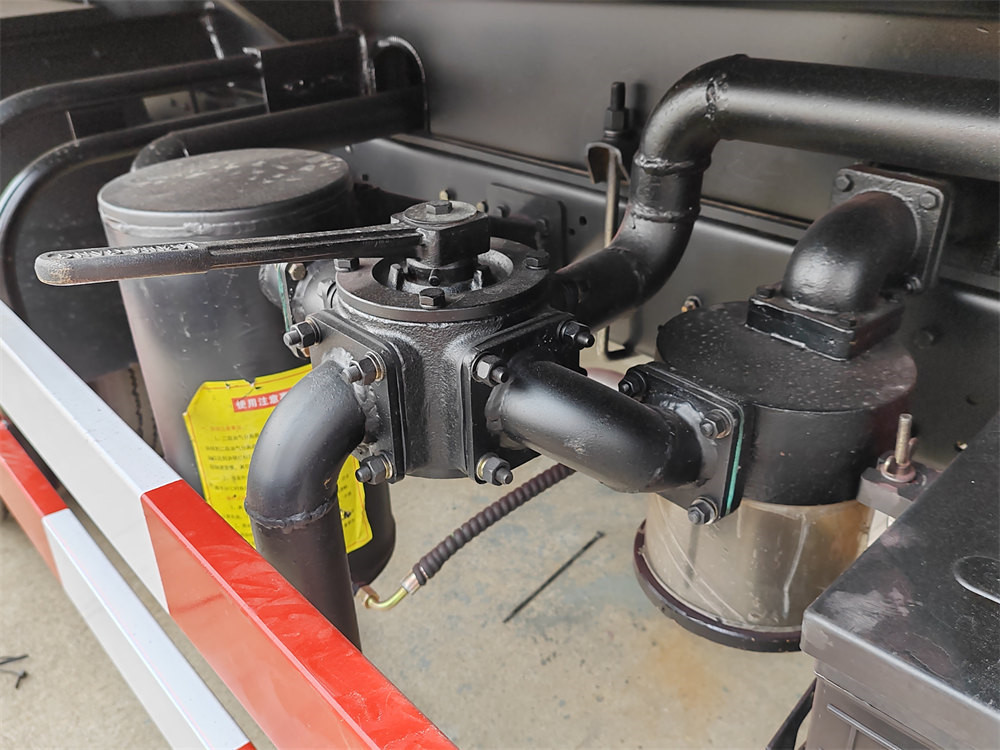

• Vákuové čerpadlo: Vodokružné vákuové čerpadlo Yifeng SK-6 s maximálnou rýchlosťou čerpania 6 m³/min a rýchlosť 970 ot./min pre vysokú účinnosť nasávania. Poistný ventil zabraňuje preťaženiu a odlučovač vody/oleja zaisťuje nepretržitú a stabilnú prevádzku.

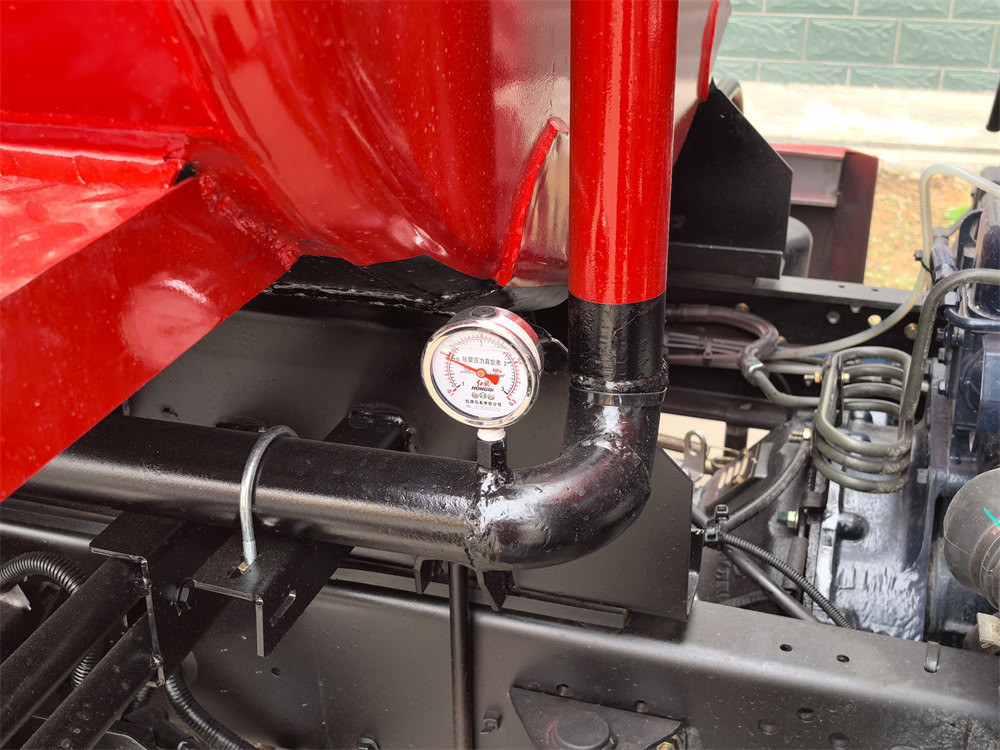

• Bezpečnosť a monitorovanie: V prednej časti nádrže sa nachádza priehľadové okienko septiku, ktoré umožňuje monitorovanie vnútorných podmienok v reálnom čase. Vákuový manometer zabraňuje pretlaku. Poistný ventil automaticky uvoľňuje tlak, aby sa zabránilo pretlaku. Rýchloodvzdušňovací ventil urýchľuje vyprázdňovanie počas vyprázdňovania.

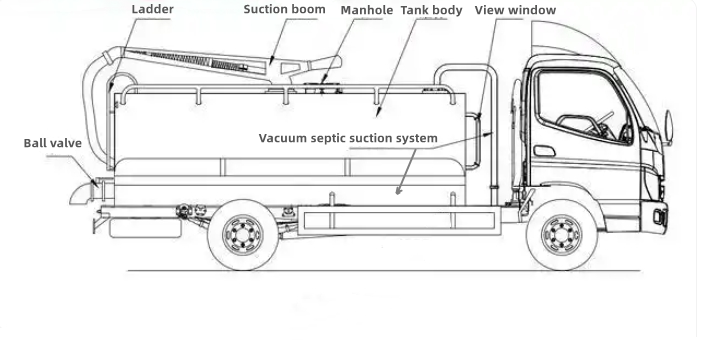

Výkres septikového sacieho vozidla:
»Ⅳ.Princíp fungovania
1. Proces nasávania:
◇ Výkon vákuového čerpadla pochádza z motora podvozku. Tento výkon sa prenáša do vákuového čerpadla cez prevodovku, vývodový hriadeľ a hnací hriadeľ.
◇ Keď je vákuové čerpadlo v prevádzke, vo vnútri nádrže sa vytvára podtlak, ktorý nasáva odpad/odpadovú vodu do nádrže cez sacie potrubie.
◇ Vodokružné čerpadlo využíva cirkulujúcu vodu na utesnenie nádrže, čím zabraňuje úniku vzduchu a chladí čerpadlo.
2. Proces vypúšťania:
Otvorte zadný kryt alebo ventil nádrže a rýchlo vyprázdnite nádrž pomocou gravitácie alebo rozdielov tlaku vzduchu.
