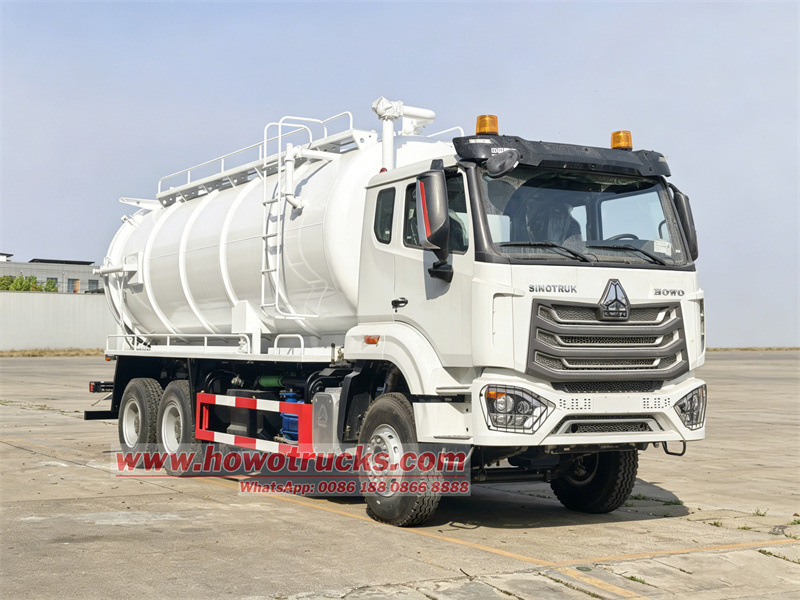

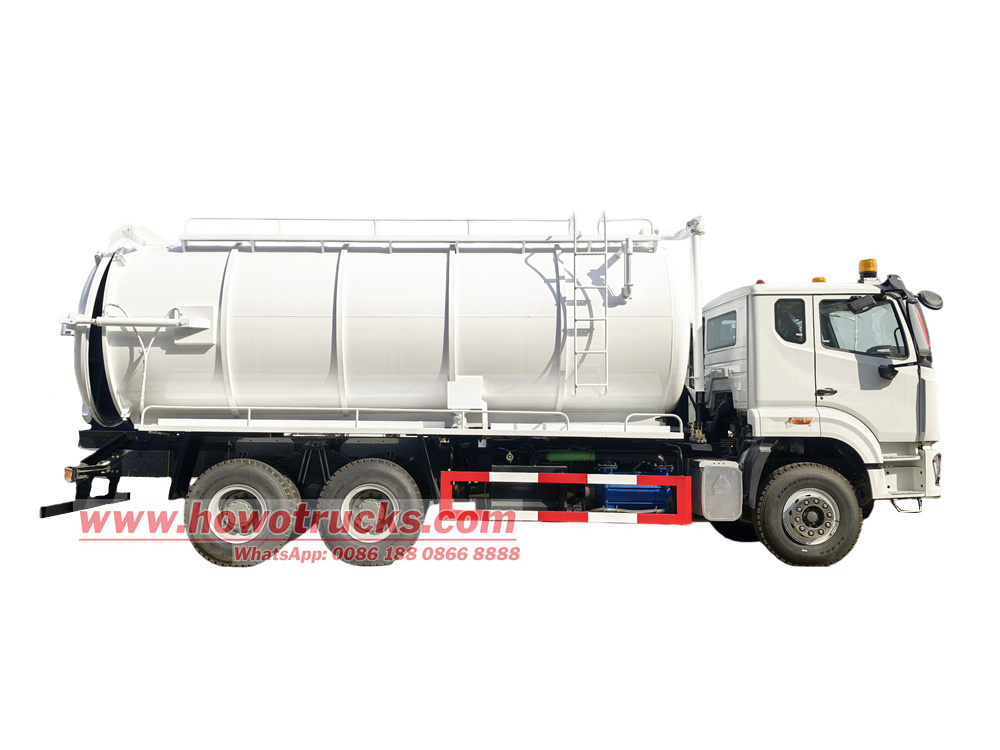

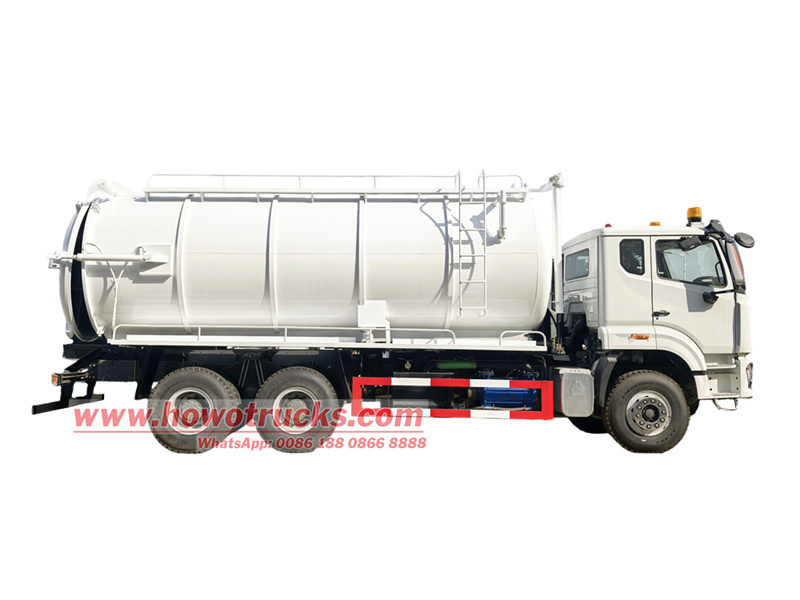

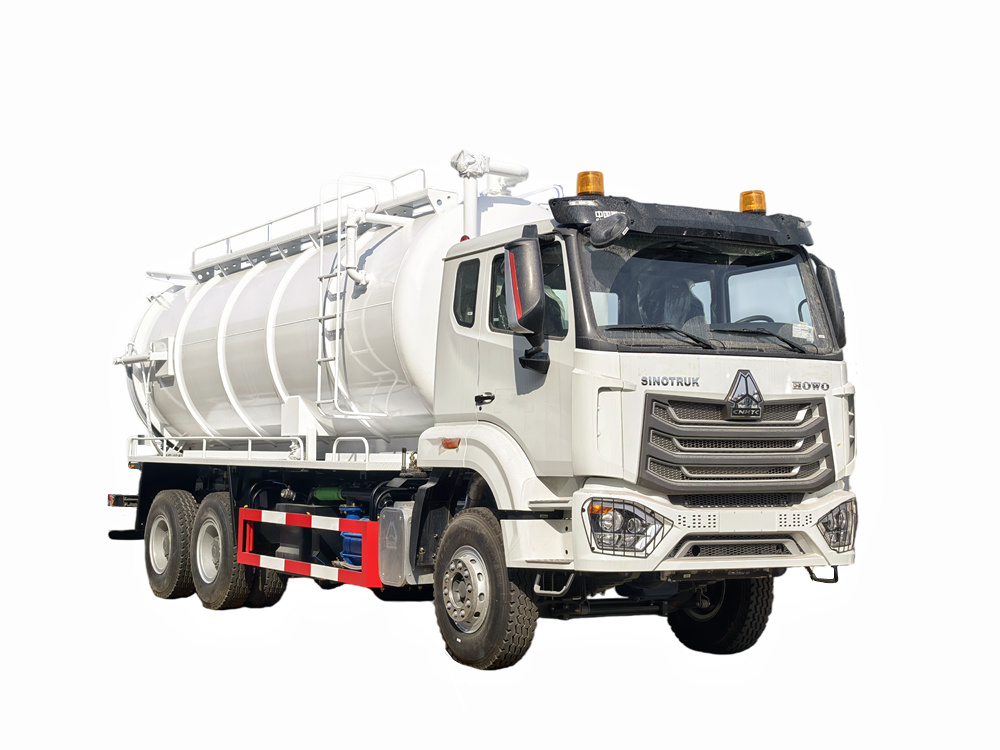

Čistiace vozidlo na septik HOWO NX Nigéria
Fakturálne vozidlo Howo NX s objemom 20 kubických metrov má rázvor 4625 + 1350 mm, motor Weichai WP12.400E32, prevodovku HW19710, prednú nápravu VGD95 a dvojité zadné nápravy MCX16ZG. Vákuová nádrž s objemom 20 kubických metrov je vyrobená z uhlíkovej ocele a je vybavená vákuovým čerpadlom na obeh vody 2BE-204, prepadovým ventilom, nádržou na hydraulický olej, rebríkom, vyrovnávacou rúrkou a vypúšťacím ventilom zadných dverí. Zadné dvere sa dajú hydraulicky otvárať a nádrž sa dá hydraulicky zdvíhať. Prevádzku riadi hydraulický ovládací ventil na strane vodiča.
Pracovná kapacita :
20000 litersTyp kabíny :
Howo NX one and half row cabinPohonný systém :
6x4,LHDRázvor (mm) :
44625+1350 mmŠpecifické pre motor :
400 HP / WEICHAI WP12.400E32Prevodovka :
Sinotruk HW19710 10-speed, manualPredná náprava (kg) :
9500Zadná náprava (kg) :
16000*2Toto Čistiace vozidlo na septik HOWO NX Nigéria je špecializované vozidlo určené pre náročné odsávanie odpadových vôd v Nigérii. Je založené na podvozku Sinotruk HOWO NX400 a integruje 20 kubických metrov saciu nádrž na odpadové vody a vákuové čerpadlo na obeh vody 2BE-204, čo umožňuje efektívne odsávanie odpadových vôd. Toto vozidlo sa vyznačuje samonasávacími a samovyprázdňovacími schopnosťami, veľkou kapacitou, pohodlnou prepravou a výkonným vákuovým čerpadlom s dlhým sacím dosahom, vďaka čomu je vhodné pre náročné operácie, ako je bagrovanie mestských potrubných sietí a čistenie septikov.

◆ Technologické parametre produktu:
| Vákuové sacie vozidlo HOWO NX 6X4 20CBM | |||
| Všeobecné | Značka podvozku | HOWO | |

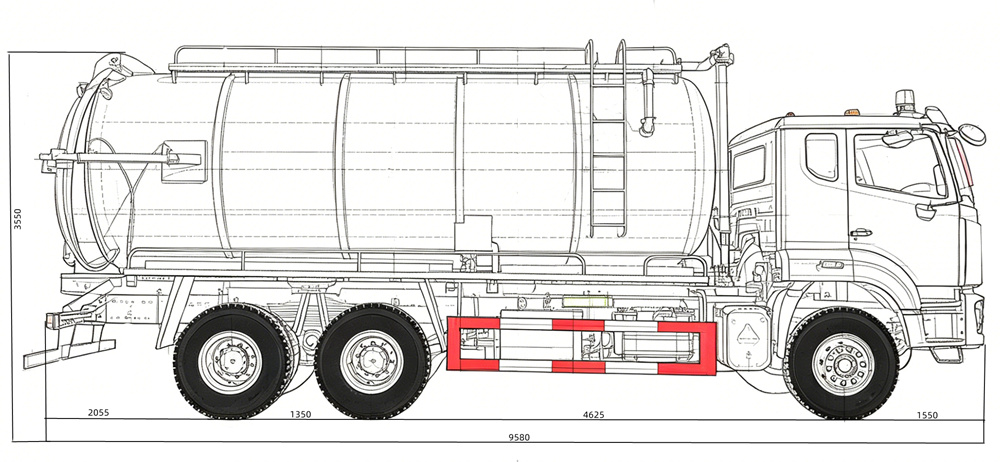

| Celkový rozmer | 9580 x 2550 x 3550 mm | ||
| Celková hmotnosť / Pohotovostná hmotnosť | 25 000 kg / 12850 kg | ||
| Predná náprava | VGD95 predná náprava (bubon) | ||
| Hnacia náprava | Dvojité zadné nápravy MCX16ZG (bubnové), prevodový pomer 4,803 | ||
| Motor | Typ paliva | Nafta, 6 valce v rade, 4-taktný | |
| Model | WP12.400E32 | ||
| Výkon | 400 HP / 294 kW | ||
| Menovitá rýchlosť | 2100 ot./min. | ||
| Maximálna krútiaca rýchlosť | 1200 – 1500 ot./min. | ||
| Posun | 11,596 l | ||
| Emisná norma | Euro 3 | ||
| Podvozok | Typ pohonu | 4x2, vľavo ručný pohon | |
| Prenos | HW19710,10F&2R, manuálna | ||
| Rázvor kolies | 4625 + 1350 mm | ||
| Počet náprav | 2 | ||
| Špecifikácia pneumatiky | 315/80R22.5, 11 ks (vrátane jednej rezervnej pneumatiky) Možnosť: 12.00R20, 295/80R22.5, 12R22.5 | ||
| Nadstavba | Nádrž | Objem nádrže | 20000 litre |
| Materiál nádrže | 6mm uhlíková oceľ s antiseptickou úpravou | ||
| Uhol zdvihu nádrže | ≥45° | ||
| Vákuové čerpadlo | Vákuum Čerpadlo | Obehové čerpadlo vody 2BE-204 | |
| Dokonalé vákuum | 3300 Pa | ||
| Čerpacia rýchlosť | 21 m³/min | ||
| Rýchlosť | 980 ot./min. | ||
| Výkon | 37 kW | ||
| Zadné dvere sa dajú hydraulicky otvoriť pre úplné vyprázdnenie pevných látok. | |||
| Všetko štandardné príslušenstvo: šachta, sada náradia, anglický manuál..... | |||

◆ Podvozok:
| Položka | Konfigurácia |
| Rázvor kolies | 4600+1350 mm |
| Motor | Weichai WP12.400E32 • Zdvihový objem: 11,596 l • Výkon: 294 kW (400 koní) • Emisná norma: Euro III |
| Prenos | Sinotruk HW19710 • Typ: Manuálna, 10 prevodových stupňov vpred + 2 prevodové stupne vzad • Vlastnosti: Hlavná prevodovka s dvojitými medzihriadeľmi, pomocná prevodovka s planétovými prevodmi a prevodovka s nábehom |
| Predná náprava | Predná náprava VGD95 s päsťovým nosníkom v tvare I • Menovité zaťaženie: 9,5 tony |
| Zadné nápravy | Dvojité zadné nápravy s jednostupňovou redukciou MCX16ZG • Menovité zaťaženie: 2 x 16 ton (celkom 32 ton) |
| Pneumatiky | 315/80R22.5 |
| Kabína | Howo NX s jednou a pol kabínou, klimatizáciou, elektrickými oknami a centrálnym zamykaním |
◆ Systém odsávania odpadových vôd hornej konštrukcie:
1. Objem nádrže: 20 metrov kubických, eliptická konštrukcia nádrže s nízkym ťažiskom a stabilnou prevádzkou.
2. Materiál nádrže: Vysokokvalitná uhlíková oceľ s hrúbkou 6 mm s vnútornými prepážkami, odolná voči korózii a opotrebovaniu, celkovo pevne zvarená.

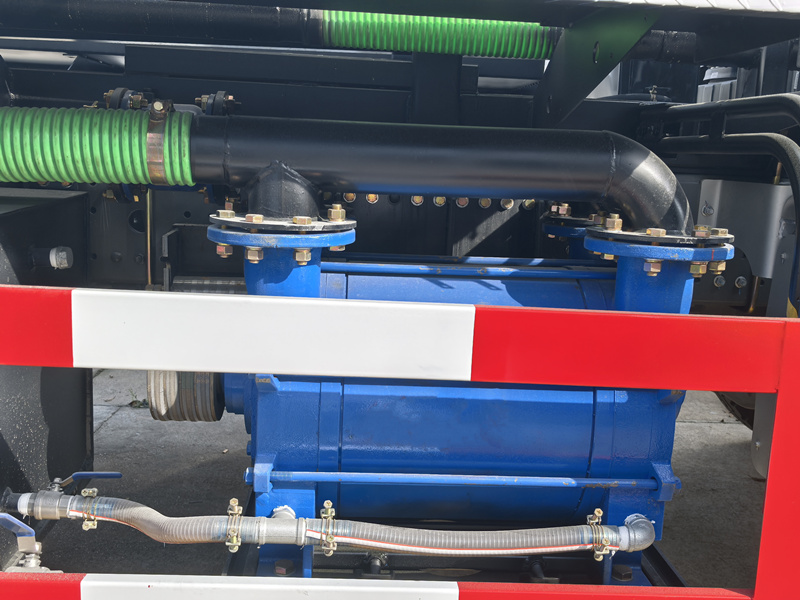

3. Vákuové čerpadlo: Vákuové čerpadlo s obehom vody 2BE-204, sacia rýchlosť 21 m³/min, vysoký stupeň vákua, silná samonasávacia schopnosť.

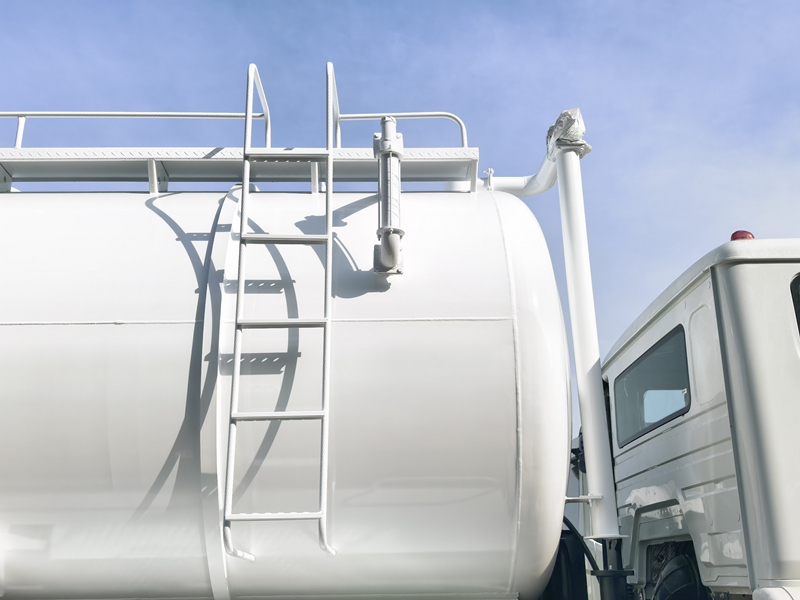

4. Bezpečnostná ochrana: Vybavené ventilom proti pretečeniu, ktorý zabraňuje spätnému toku média a poškodeniu vákuového čerpadla, čím sa zaisťuje bezpečnosť zariadenia.

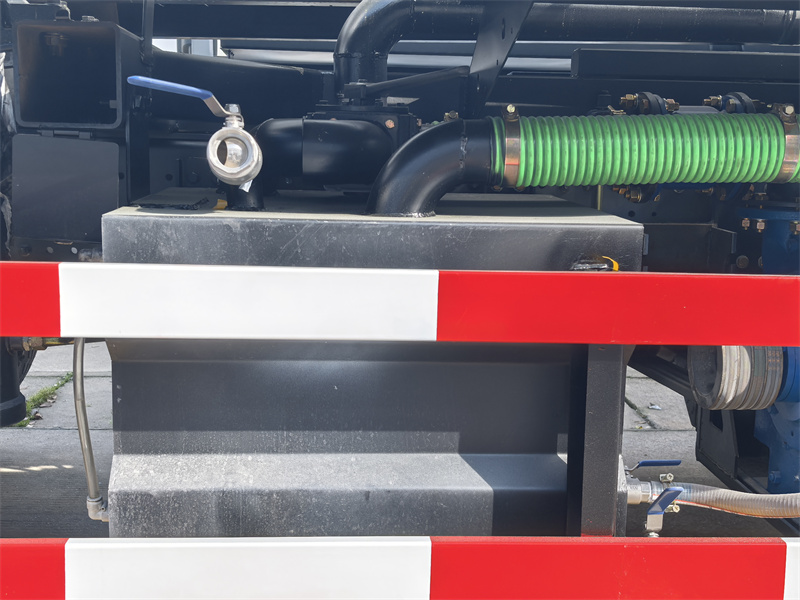

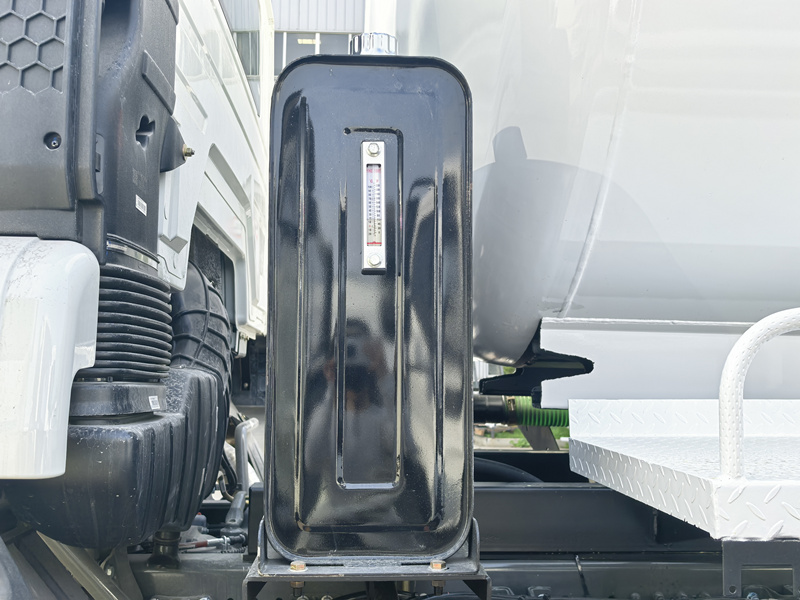

5. Pomocné komponenty: Integrovaný odlučovač vody a plynu, odlučovač oleja a plynu, nádrž na hydraulický olej, rebrík na pravej strane, zábradlie na vrchu nádrže, priehľadná hladinová trubica (monitorovanie hladiny kvapaliny v nádrži v reálnom čase), vypúšťací ventil zadných dverí a sacia hadica.

◆ Funkcie hydraulického ovládania:

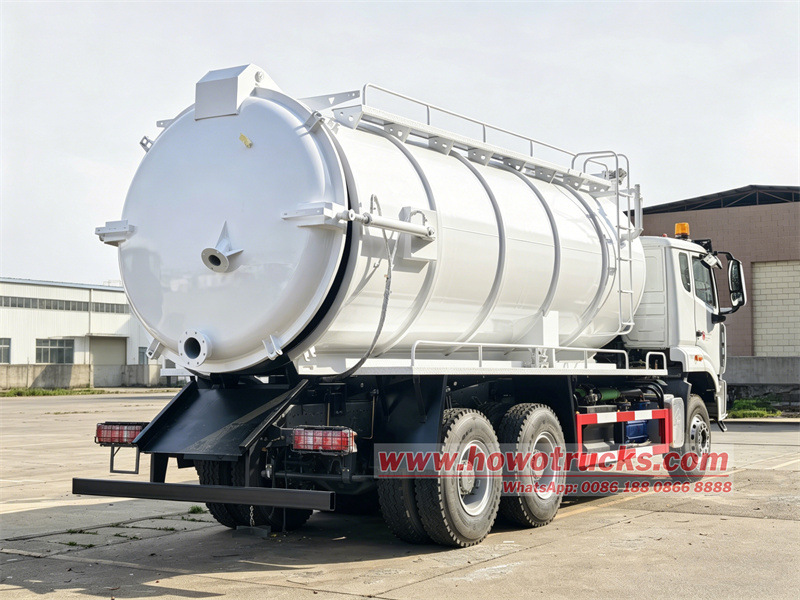

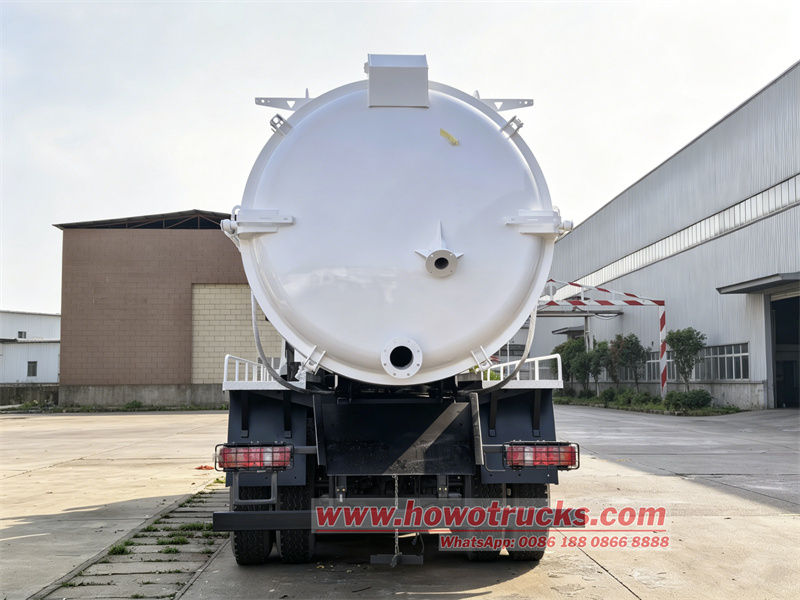

• Zadné dvere: Hydraulické zamykanie + hydraulické otváranie, spoľahlivé utesnenie, plynulé vykladanie
• Nádrž: Hydraulické zdvíhanie a nakláňanie, dostatočný uhol nakláňania, dôkladné odvodnenie bez zvyškov

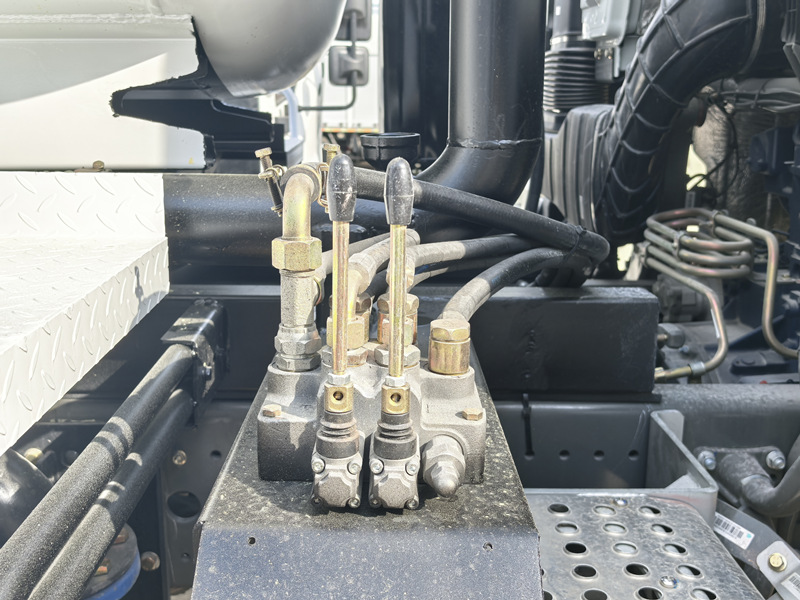

• Spôsob prevádzky: Hydraulický ovládací ventil na strane vodiča, ovládanie jednou osobou, intuitívna, bezpečná a efektívna obsluha

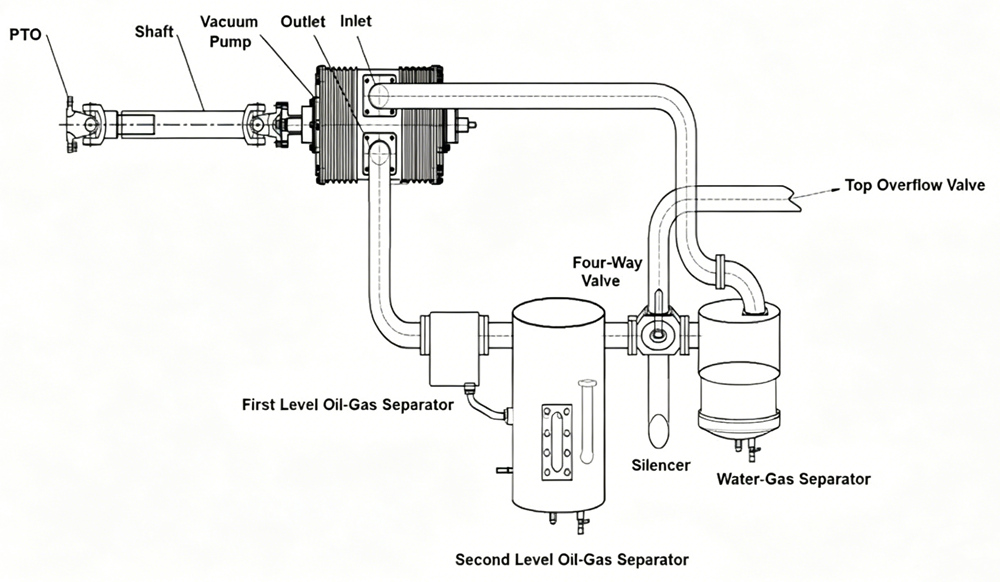

Základný princíp fungovania vákuového vozidla je založený na princípe podtlaku, ktorý využíva tlakový rozdiel na dosiahnutie nasávania a vyprázdňovania odpadu. Počas celého procesu sa nasávanie aj vyprázdňovanie spoliehajú na utesnenie nádrže.
1. Proces nasávania: Motor vozidla poháňa vysokorýchlostné vákuové čerpadlo prostredníctvom vývodového hriadeľa (PTO), ktoré násilne nasáva vzduch z utesnenej nádrže a vytvára podtlak znížením vnútorného tlaku vzduchu v porovnaní s atmosférickým tlakom. Pod atmosférickým tlakom sa odpad vtláča do nádrže cez sacie potrubie.
2. Proces vypúšťania: Po prevádzke sa smer prúdenia vzduchu zmení ovládaním štvorcestného reverzného ventilu. Najprv sa nádrž zdvihne a otvoria sa zadné dvere, čím sa umožní vstup vonkajšieho vzduchu a uvoľnenie vákua, čím odpad vyteká von samospádom. Po druhé, do nádrže sa vstrekne stlačený vzduch, čím sa vytvorí tlak vyšší ako atmosférický tlak, čím sa odpad natlakuje a vypustí.
◆ Aplikácie v Nigérii:
1. Mestská hygiena: Používa sa na čistenie starých potrubí, septikov a kanalizácie v Lagose, čím sa zlepšuje mestská hygiena.
2. Spracovanie priemyselného odpadu: Vhodné pre priemyselné odpadové vody a kaly generované miestnymi továrňami, ktoré spĺňajú potreby ekologickej dopravy.
3. Preprava kalu zo staveniska: Používa sa v banských oblastiach a na veľkých staveniskách na odčerpávanie nahromadenej vody zo základových jám a čistenie vrtného kalu a priemyselného odpadu.
