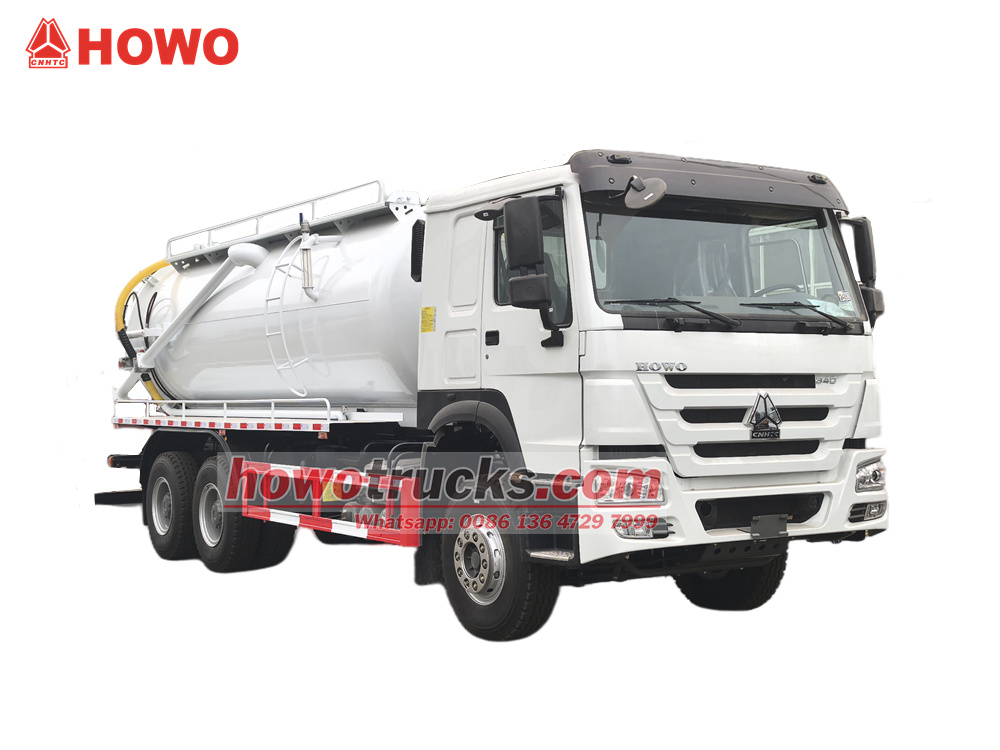

Cisternové vozidlá na čistenie kanalizácie HOWO

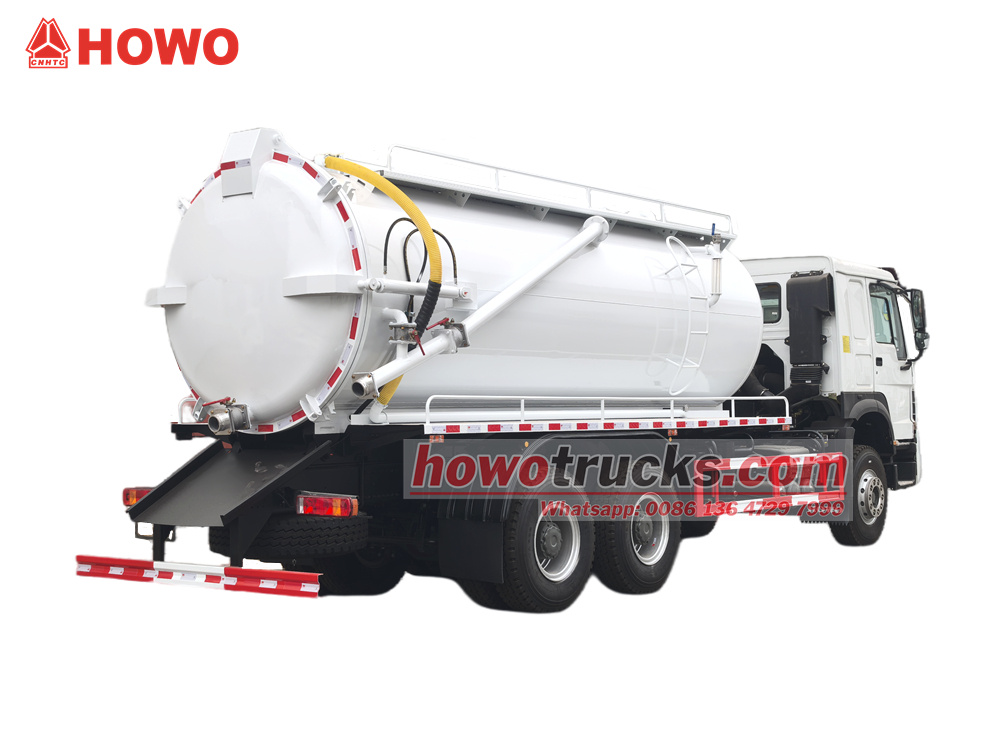

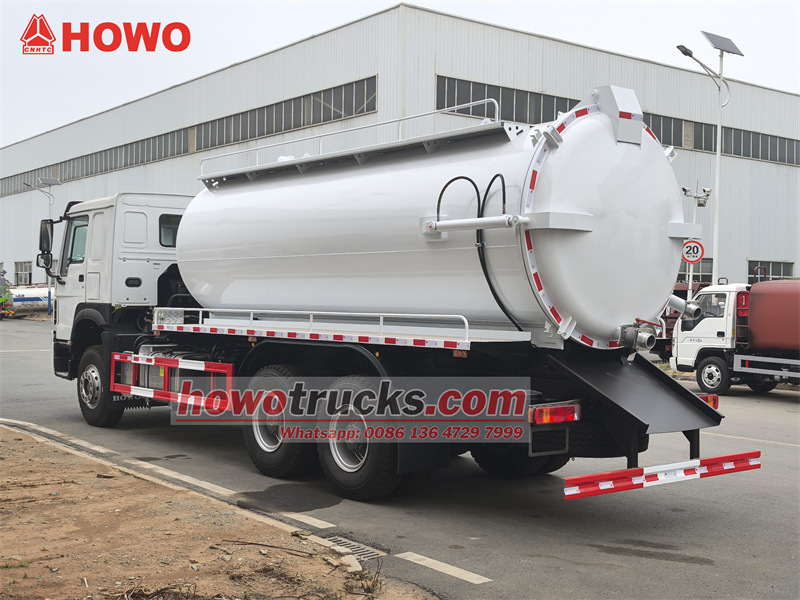

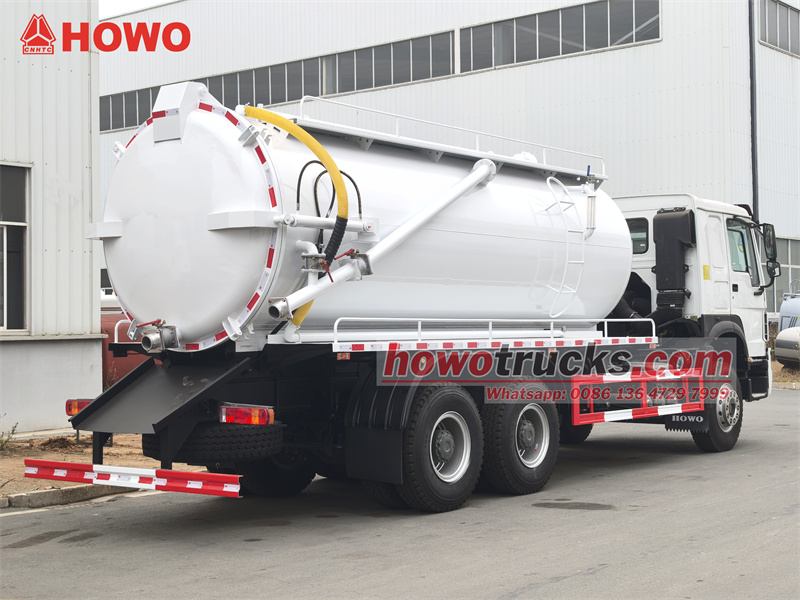

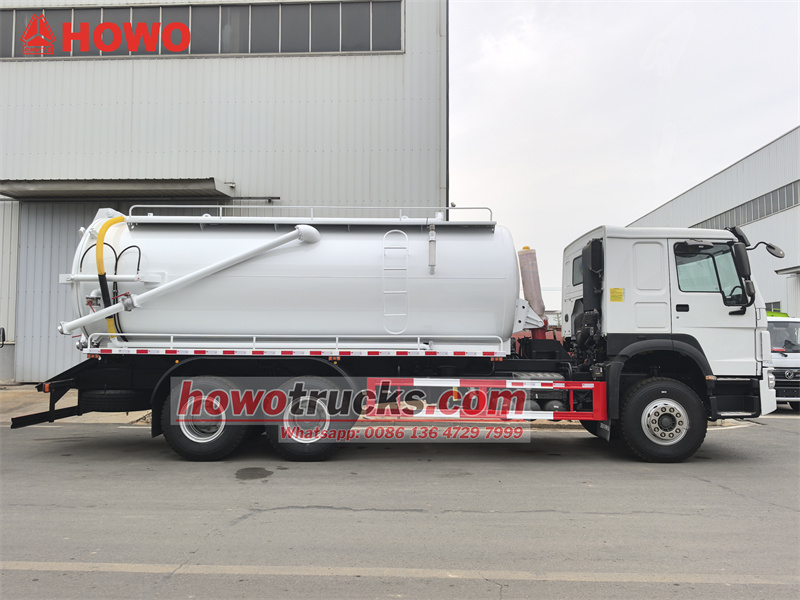

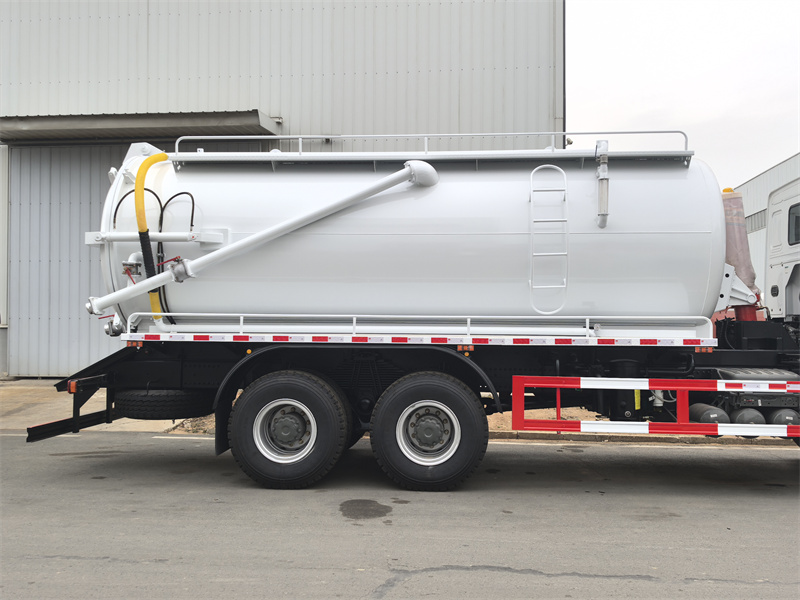

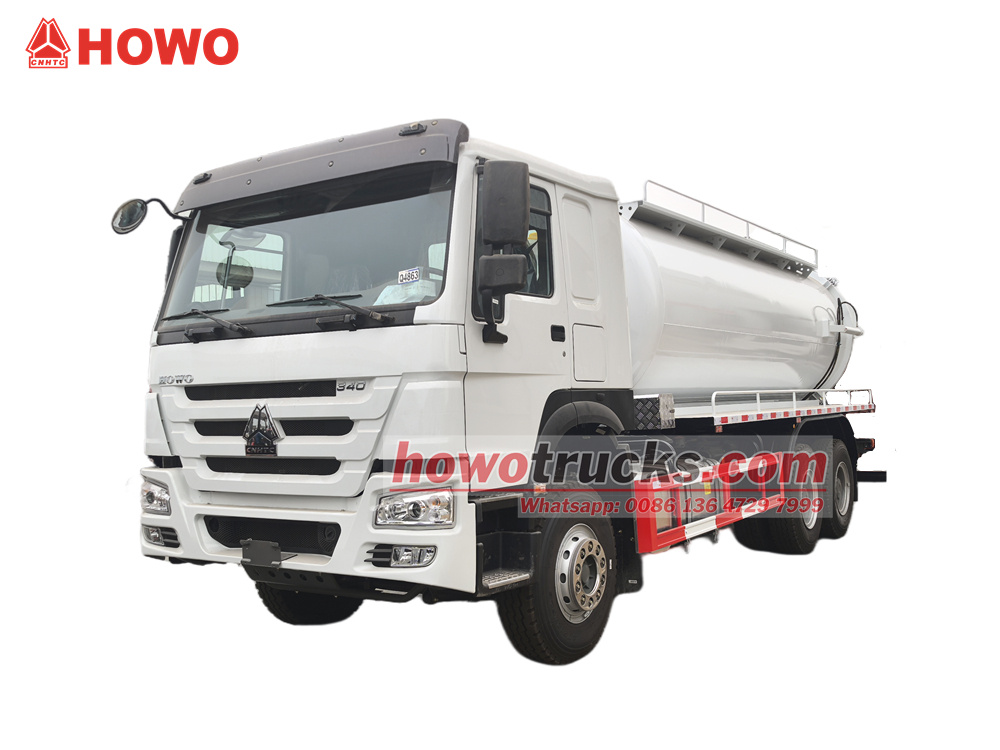

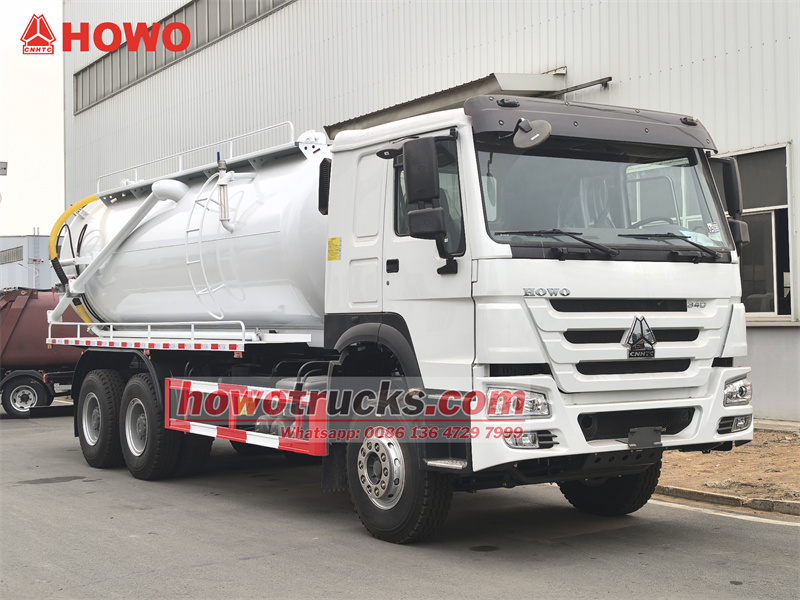

Vozidlo na odsávanie odpadových vôd HOWO 6x4 s objemom 15 cbm je upravené na podvozku kabíny HOWO HW76. Rázvor kolies 4600 + 1350 mm, vybavené motorom Weichai WP10.340E22 a 10-stupňovou prevodovkou Sinotruk HW19710. Horná časť karosérie je tvorená nádržou na odpadové vody s objemom 15 cbm z uhlíkovej ocele s hrúbkou 5 mm. Nádrž je možné zdvihnúť a otvoriť zadné dvere pomocou vákuového čerpadla Jurop PN106D s prietokom 11 000 l/min. Vozidlo je tiež vybavené priezorom, rebríkom, vypúšťacím ventilom zadných dverí a manuálnou hydraulickou ovládacou pákou na strane vodiča (na ovládanie otvárania/zatvárania zadných dverí a zdvíhania/spúšťania nádrže).
Pracovná kapacita :
15cbmTyp kabíny :
Howo HW76 cabinPohonný systém :
6x4,RHDRázvor (mm) :
4600+1350Špecifické pre motor :
340HP / WEICHAI WP10.340E22Prevodovka :
HW19710 transmission, 10 forward and 2 reversePredná náprava (kg) :
7000Zadná náprava (kg) :
18000(2 AXLES)Ten/Tá/ToCisternové vozidlá na čistenie kanalizácie HOWO je špecializované vozidlo určené na efektívnu manipuláciu s kvapalným a polotuhým odpadom. Je vybavené motorom Weichai s výkonom 340 koní a 10-stupňovou prevodovkou a ponúka vysoký výkon a prispôsobivosť zložitým cestným podmienkam. Základom nákladného vozidla je 15-kubíková nádrž z uhlíkovej ocele, ktorá je vybavená talianskym vysokoprietokovým vákuovým čerpadlom Jurop, ktoré rýchlo vytvára silný podtlak na efektívne odsávanie kalov z čistiarní odpadových vôd, zvyškov septikov, priemyselných odpadových vôd a iných odpadových vôd. Nádrž podporuje hydraulické zdvíhanie a zadné dvere sa dajú hydraulicky otvoriť pre rýchle vyprázdnenie. Vypúšťací ventil zadných dverí sa dá otvoriť aj na vypustenie odpadových vôd, čo robí obsluhu mimoriadne pohodlnou. Jeho silný sací výkon, robustná konštrukcia a jednoduchá obsluha ho robia široko používaným pri čistení septikov, čistení kanalizačných odtokov, odsávaní kalov a iných operáciách.

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.
»Ⅰ.Definícia a úvod produktu:
Výrobca:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Osvedčený pohon: Motor Weichai + prevodovka Sinotruk + podvozok HOWO – zlatá kombinácia so stabilným výkonom a rozsiahlou celoštátnou servisnou sieťou.
2. Výkonné sanie: Vysokoprietokové vákuové čerpadlo JUROP poskytuje vysokú účinnosť a zvládne rôzne zložité pracovné podmienky.
3. Pohodlné vykladanie: Dvojitý režim vykladania (zdvíhanie a vyprázdňovanie + priame vyprázdňovanie cez zadnú zadnú časť) umožňuje spracovať odpad s rôznou viskozitou.
4. Veľkokapacitná nádrž: Veľkokapacitná sacia nádrž s objemom 15 kubických metrov ponúka veľkú nosnosť a vysokú prevádzkovú účinnosť.
5. Jednoduchá obsluha: Vybavený manuálnou hydraulickou ovládacou pákou z úrovne zeme pre jednoduchú a užívateľsky prívetivú manipuláciu.
» Ⅱ.Parameter produktu pre vákuové odsávanie HOWO 15CBMnákladné auto:
| HOWO 15CBM vákuové odsávanie nákladné auto | |||
| Všeobecné | Značka vozidla | CS TRUCKS | |
| Model vozidla | CS5250GXH | ||
| Značka podvozku | HOWO | ||
| Celkový rozmer | 9760 x 2550 x 3540 mm | ||
| Celková hmotnosť / Pohotovostná hmotnosť | 25 000 kg / 11500 kg | ||
| Zaťaženie náprav | 7000/18000 kg | ||
| Kabína | Kapacita kabíny | Kabína HOWO HW76, jeden a pol rad, s klimatizáciou, USB, asistenciou pri nastavovaní smeru | |
| Motor | Typ paliva | Nafta, 6 valce v rade, 4-taktný, preplňovaný, medzichladený, vodou chladený | |
| Značka | WEICHAI | ||
| Model | WP10.340E22 | ||
| Výkon | 340 HP/ 250 kW | ||
| Menovitá rýchlosť | 2200 ot./min. | ||
| Maximálny krútiaci moment | 1250 N·m | ||
| Maximálna krútiaca rýchlosť | 1400 – 1600 ot./min. | ||
| Posun | 9,726 l | ||
| Emisná norma | Euro 3 | ||
| Podvozok | Typ pohonu | 6x4, vľavo ručný pohon | |
| Prenos | Prevodovka HW19710, 10 stupňov vpred a 2 vzad | ||
| Rázvor kolies | 4600+1350 mm | ||
| Počet náprav | 3 | ||
| Špecifikácia pneumatiky | 12,00R20 | ||
| Číslo pneumatiky | 10 pneumatiky a 1 rezervná pneumatika | ||
| Maximálna rýchlosť | 89km/h | ||
| Palivová nádrž | 400l palivová nádrž z hliníkovej zliatiny | ||
| Maľovať | Metalická farba | ||
| Nadstavba | Nádrž | Objem nádrže | 15000 litre |
| Materiál nádrže | 5mm uhlíková oceľ s antiseptickou úpravou | ||
| Uhol zdvihu nádrže | ≥45° | ||
| Vákuové čerpadlo | Vákuum Čerpadlo | Jurop PN106D | |
| Prietok | 660 m³/h, 11000 l/min, 388 stôp za minútu | ||
| Rýchlosť otáčania | 1300 ot./min. | ||
| Maximálna rýchlosť pri maximálnom vákuu | 2900 ot./min. | ||
| Vákuum | 27,5 Ortuť, 92 % | ||
| Nepretržité vákuum | 18 Ortuť, 60 % | ||
| Maximálny tlak | 1,5 baru, 21,8 psi | ||
| Maximálny výkon bez záťaže. | 18,4 HP/13,6 kW | ||
| Hmotnosť | 143 kg | ||
| Sacia hlava | Dĺžka 7 m s DN 100 mm | ||
| Čas sania | 250 s | ||
| Trysky | Súčasťou balenia je aj zhluk trysiek | ||
| Vákuové čerpadlo | Vysoko účinný, stupeň vákua 93%, rýchle nasávanie a vypúšťanie, sacia výška 6 m. | ||
| Zadné dvere sa dajú hydraulicky otvoriť pre úplné vyprázdnenie pevných látok. | |||
| Všetko štandardné príslušenstvo: šachta, sada náradia, anglický manuál..... | |||
| Voliteľné | ** Materiál nádrže môže byť nehrdzavejúca oceľ. | ||
» Ⅲ.Produkt Podrobný úvod

Konfigurácia podvozku
• Podvozok: Podvozok s kabínou HOWO série HW76, rázvor 4600 + 1350 mm, pohon 6x4, vysoká nosnosť
• Motor: Vybavený motorom Weichai WP10.340E22. Zdvihový objem: 10 litrov, maximálny výkon: 340 koní. Tento motor je známy svojim vysokým krútiacim momentom, nízkou spotrebou paliva a vysokou spoľahlivosťou, čím poskytuje dostatočný výkon na čerpanie a prepravu.
• Prenos: Využíva 10-stupňovú manuálnu prevodovku Sinotruk série HW19710. Veľký prvý prevodový pomer poskytuje dobrú stúpavosť, dobre definovaný prevodový stupeň a vynikajúcu plynulosť radenia.

Konfigurácia jadra tela:
1. Nádrž na odsávanie odpadových vôd:
• Kapacita: 15 metrov kubických uhlíkovej ocele, vyrobenej z vysoko kvalitnej ocele Q235B s hrúbkou 5 mm. Vnútorná časť nádrže je ošetrená protikoróznou ochranou, aby sa predĺžila jej životnosť.
• Štrukturálne vlastnosti:

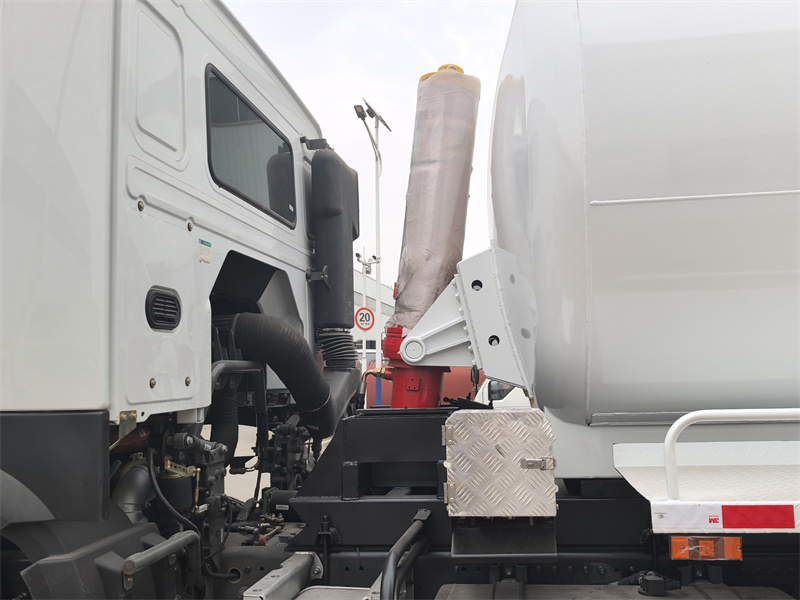

Hydraulický zdvíhací systém: Vybavený hydraulickým zdvíhacím mechanizmom, ovládaným manuálnou hydraulickou pákou na strane vodiča, nakláňa a zdvíha nádrž v uhle 45° uhol, čo uľahčuje rýchle vyprázdňovanie odpadu.

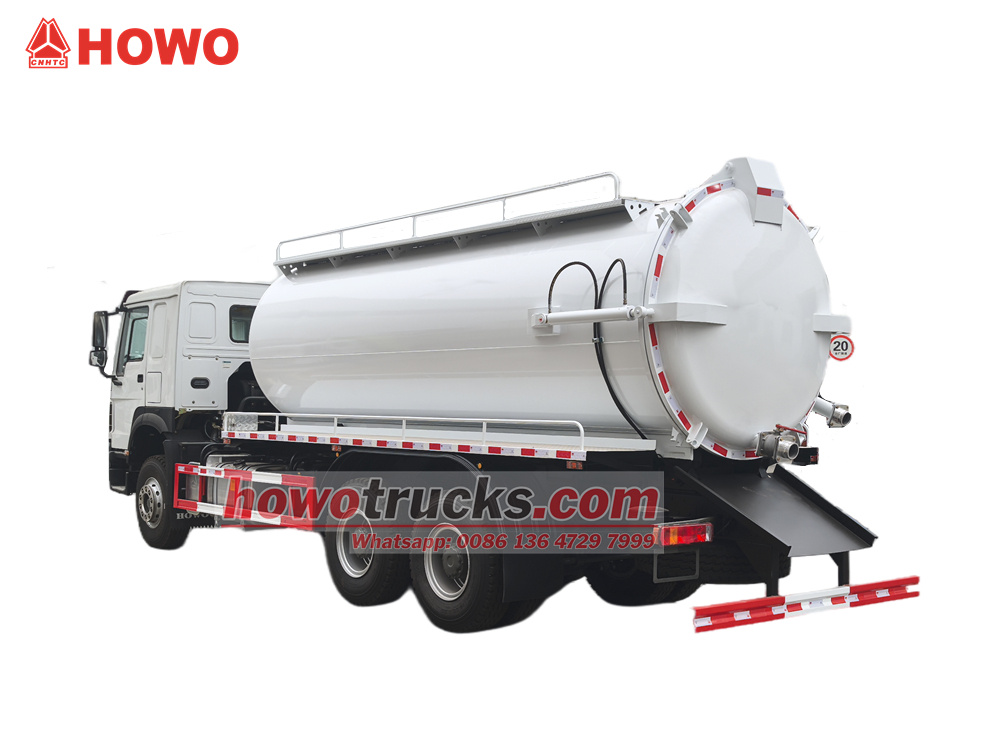

Zadné dvere: Zadné dvere sú vybavené hydraulickým otváracím/zatváracím mechanizmom s bezpečnostným zámkom, ktorý zabraňuje náhodnému otvoreniu počas prevádzky. Taktiež poskytujú silné tesnenie, ktoré eliminuje riziko úniku.

2. Systém vákuového čerpadla:

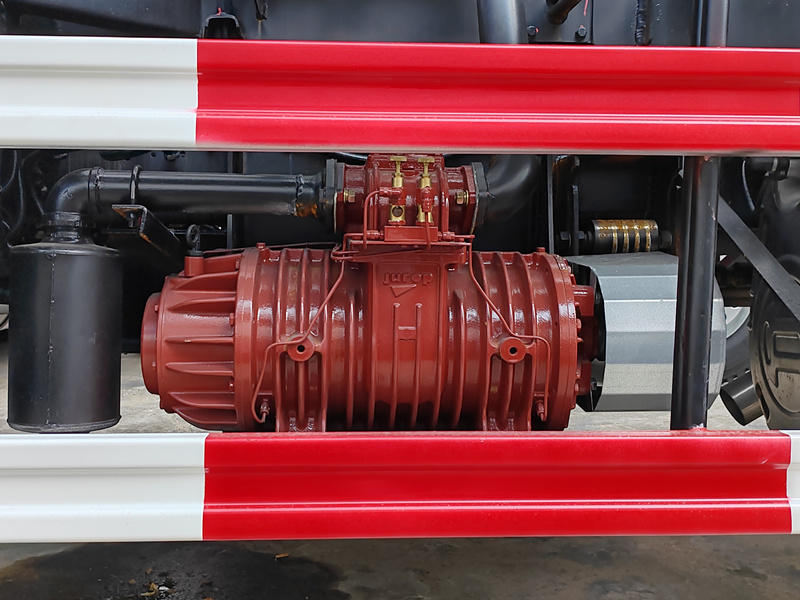

• Vákuové čerpadlo: Vybavené renomovanou rotačnou lopatkovou vývevou Jurop PN106D.
• Čerpacia rýchlosť: 11 000 litrov/minútu. Toto čerpadlo ponúka vysokú rýchlosť čerpania, vysoký podtlak (27,5 Hg, 92 %), dlhý sací rozsah a silný sací výkon, čo umožňuje rýchlu odsávanie vysoko viskózneho kalu a odpadových vôd.
3. Obsluha a ovládanie:

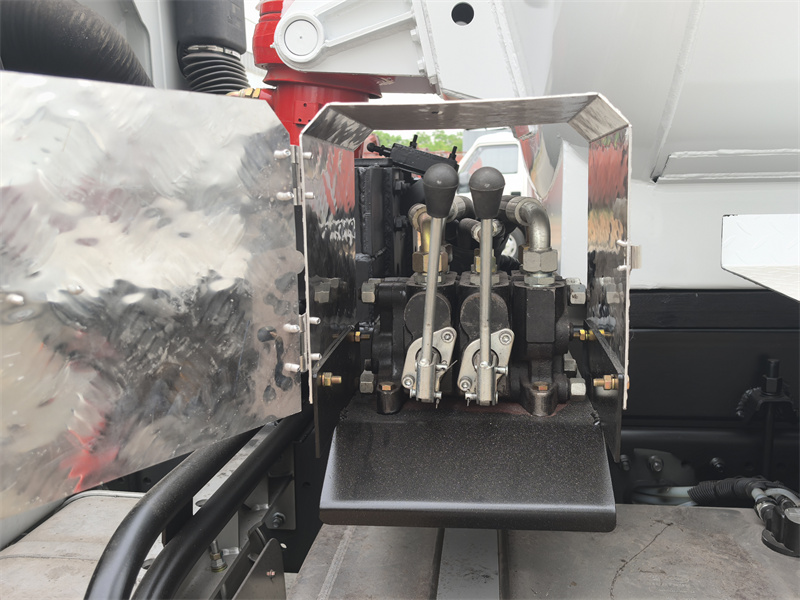

• Prevádzka: Manuálny hydraulický joystick sa nachádza na boku kabíny pre centralizované ovládanie. Obsluha môže jednoducho zdvihnúť/spustiť nádrž a otvoriť/zatvoriť zadné dvere zo zeme, čo zaisťuje bezpečnosť, pohodlie a časovo úspornú prevádzku.

4. Štandardné príslušenstvo:
• Hadica na odpadové vody: Používa sa na monitorovanie hladiny kvapaliny v nádrži, aby sa zabránilo preplneniu a nasatiu vákuového čerpadla.
• Rebrík: Umožňuje obsluhe prístup na strechu nádrže za účelom kontroly alebo pozorovania. Strecha nádrže je protišmyková a vybavená bočnými zábradliami.
• Vypúšťací ventil zadných dverí: Slúži ako pomocný vypúšťací otvor, ktorý umožňuje vypúšťanie redších kvapalín bez zdvíhania nádrže.
• Protiprepadový ventil: Na vrchu nádrže je nainštalovaný ventil, ktorý zabraňuje spätnému toku odpadu, keď je nádrž plná.

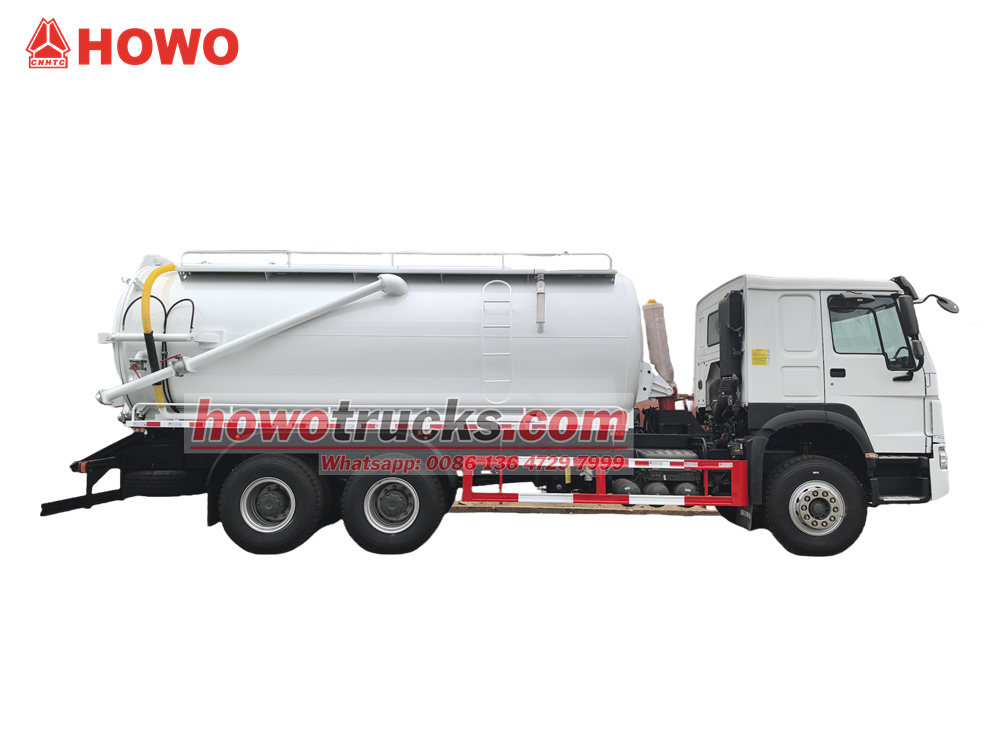

Výkres sacieho vozidla na odpadové vody:

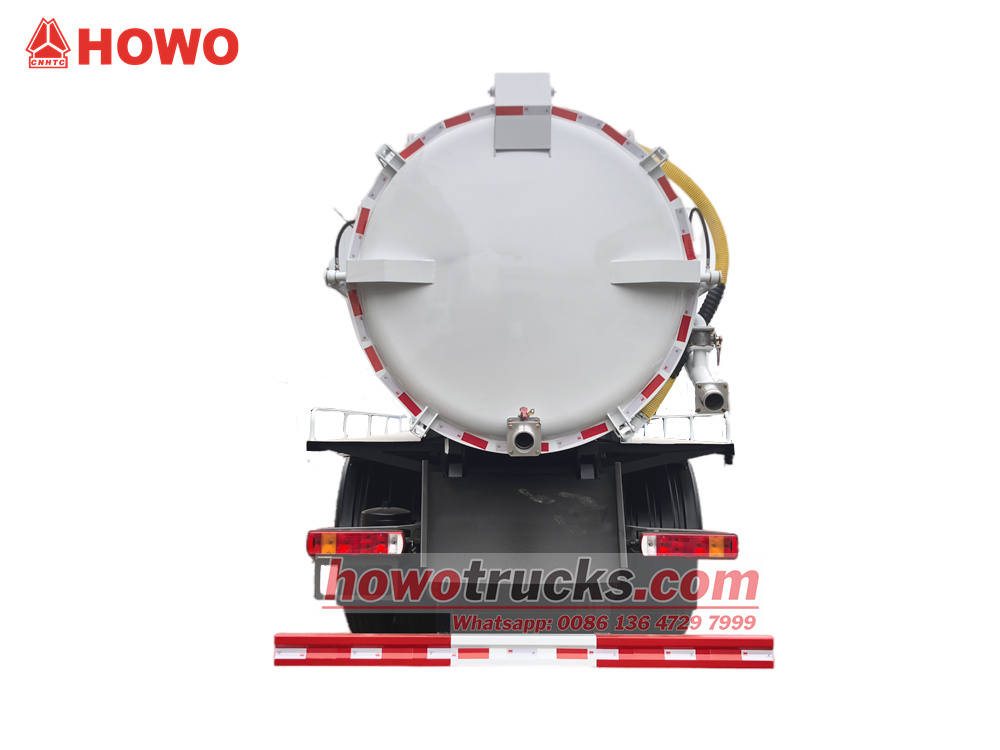

Otvorte zadné dvere:

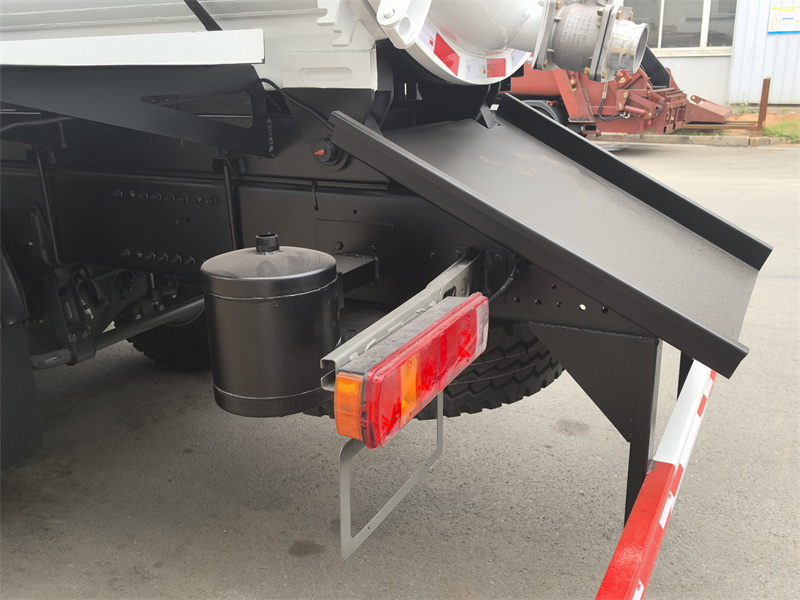

Uvypúšťanie odpadových vôd:


»Ⅳ. Princíp fungovania
Základný princíp fungovania sacieho vozidla na odpadové vody spočíva v silnom saní vákuového čerpadla. Motor poháňa vákuové čerpadlo, ktoré nepretržite odsáva vzduch z utesnenej nádrže, čím vo vnútri vytvára extrémne vysoké vákuum (podtlak). Pod vplyvom atmosférického tlaku sú vonkajšie odpadové vody a nečistoty násilne vtláčané do nádrže cez sacie potrubie, čím sa dosahuje proces sania. Počas prevádzky je možné hladinu kvapaliny monitorovať cez kontrolné okienko. Pri vyprázdňovaní je možné otvoriť zadné dvere nádrže pre priame vyprázdnenie alebo je možné kvapalinu vytlačiť pod pozitívnym tlakom cez vypúšťací ventil. Celý proces je riadený hydraulickým systémom vozidla, ktorý riadi zdvíhanie nádrže a otváranie/zatváranie ventilov.
