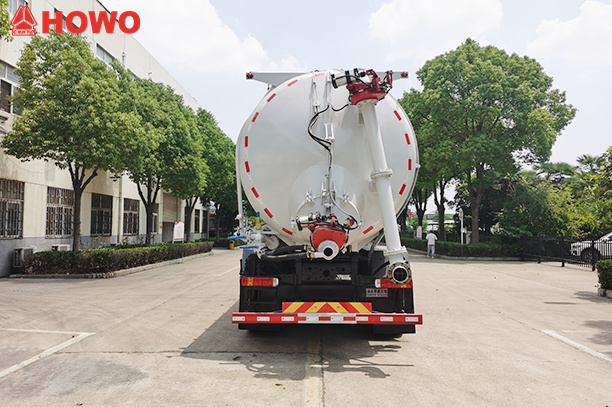

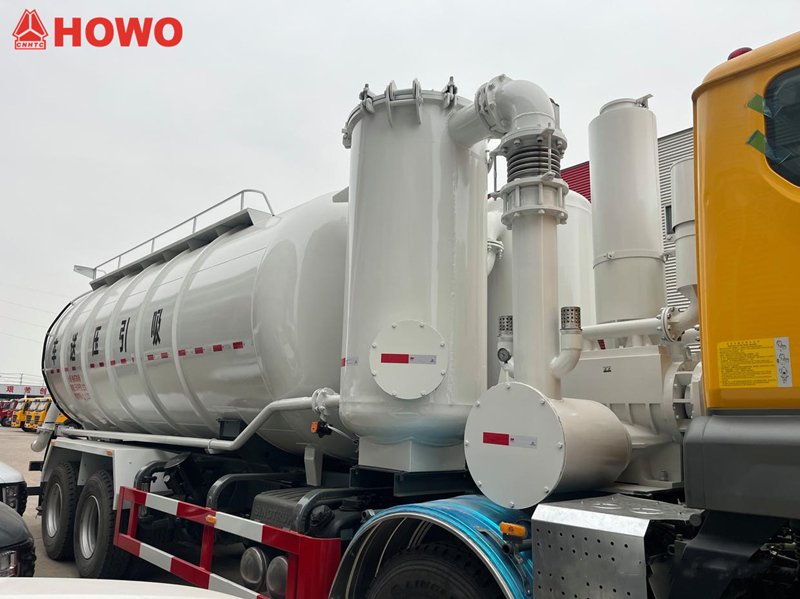

Ten/Tá/To Cisternové vozidlo na suché vákuum HOWO TX je všestranné vozidlo určené na prepravu práškových a granulovaných materiálov. Vozidlo je vybavené motorom Sinotruk MC07H s výkonom 350 koní a prevodovkou HW15710L, má celkovú kapacitu nádrže 25 metrov kubických a prepravuje popolček s hustotou 0,48 tony na meter kubický. Vozidlo je vybavené nádržou, vákuovým čerpadlom, vzduchovým kompresorom, zdvíhacím valcom, filtračným systémom, hydraulickými podperami, sacím a výtlačným potrubím a ďalším špecializovaným vybavením.

Využíva duálny systém vákuového sania a tlakového výtlaku, ktorý využíva podtlakové sanie z vákuového čerpadla a pretlakové vypúšťanie zo skrutkového kompresora pre efektívnu prepravu materiálu. Horná časť korby vozidla je vybavená dvojitým filtračným systémom pozostávajúcim z viacvrstvového vrecového filtra a cyklónového odlučovača, čím sa dosahuje účinnosť odstraňovania prachu 99,9 %. Elektronická riadiaca skrinka v zadnej časti riadi prevádzku a monitoruje tlakomer a otáčkomer. Je vhodná na prepravu práškových materiálov, ako je cement a popolček, ako aj na zber priemyselného odpadu.

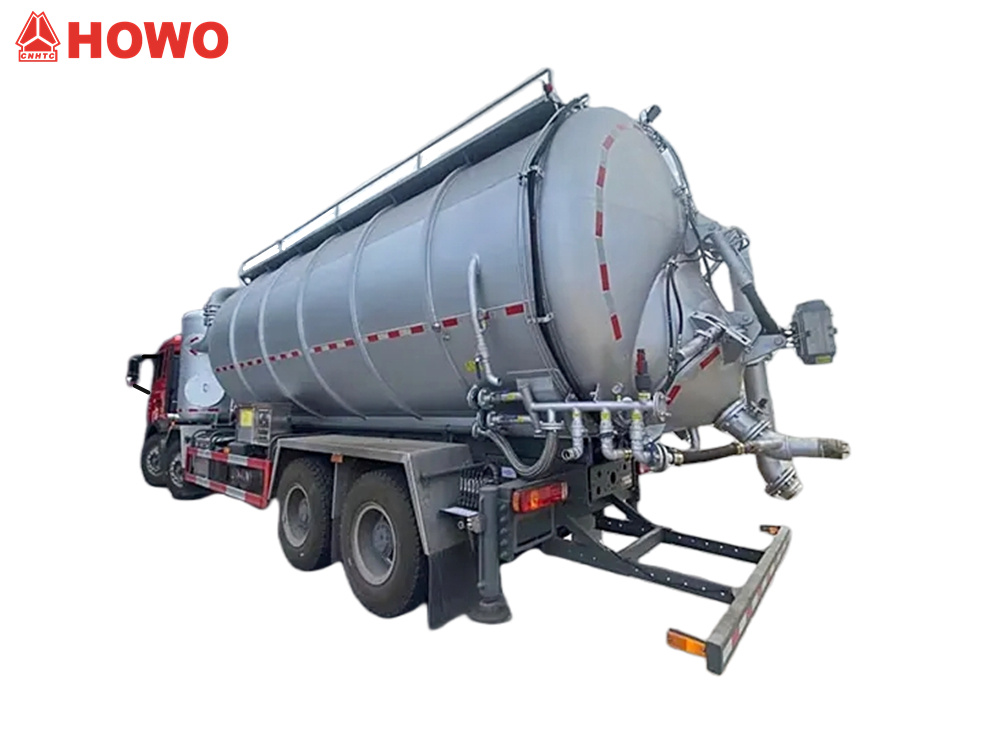

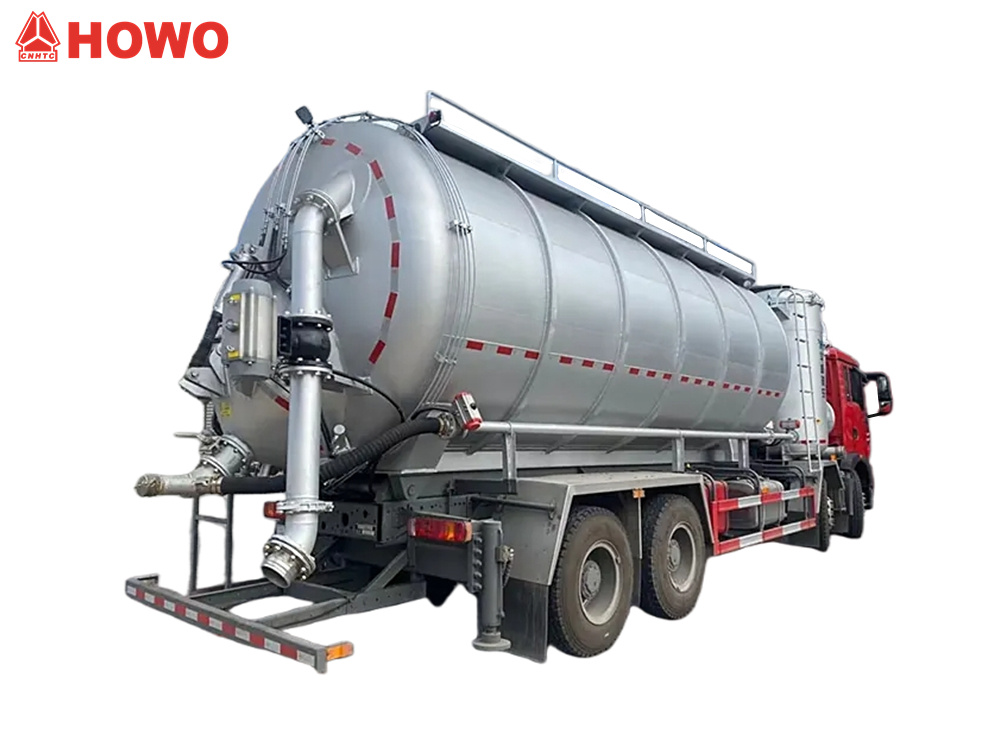

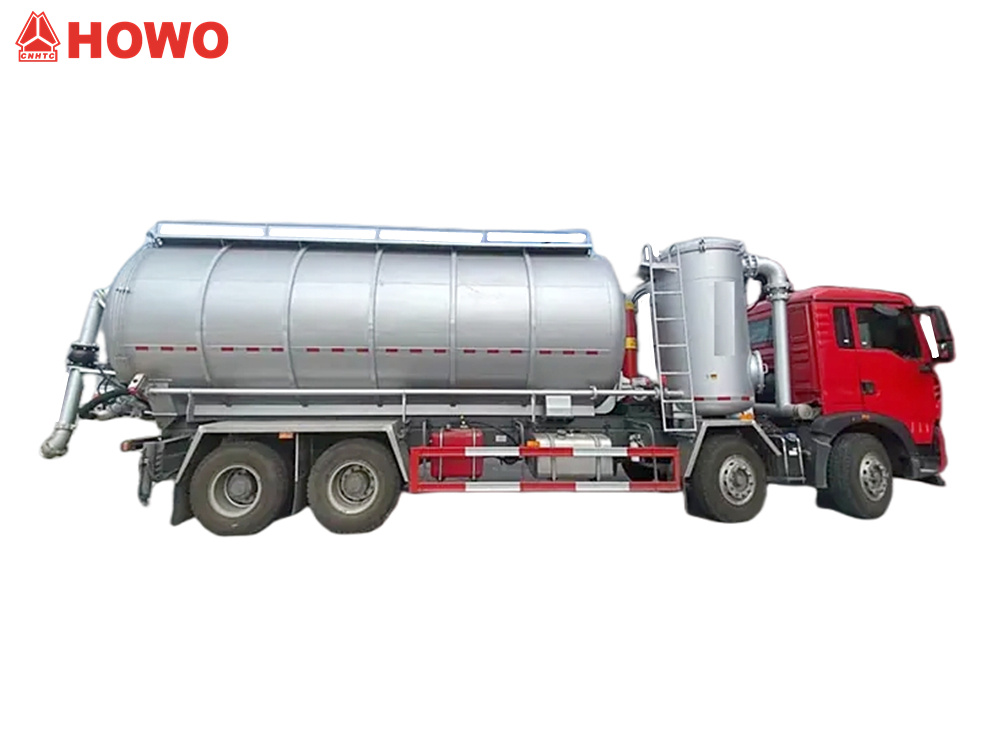

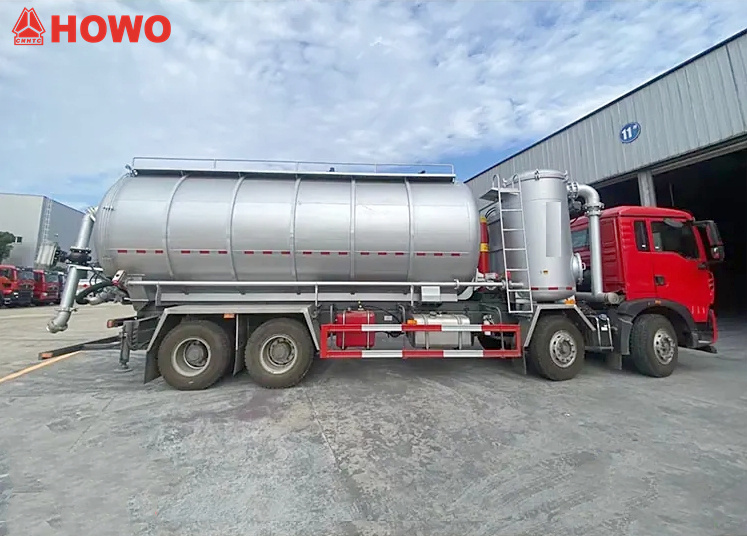

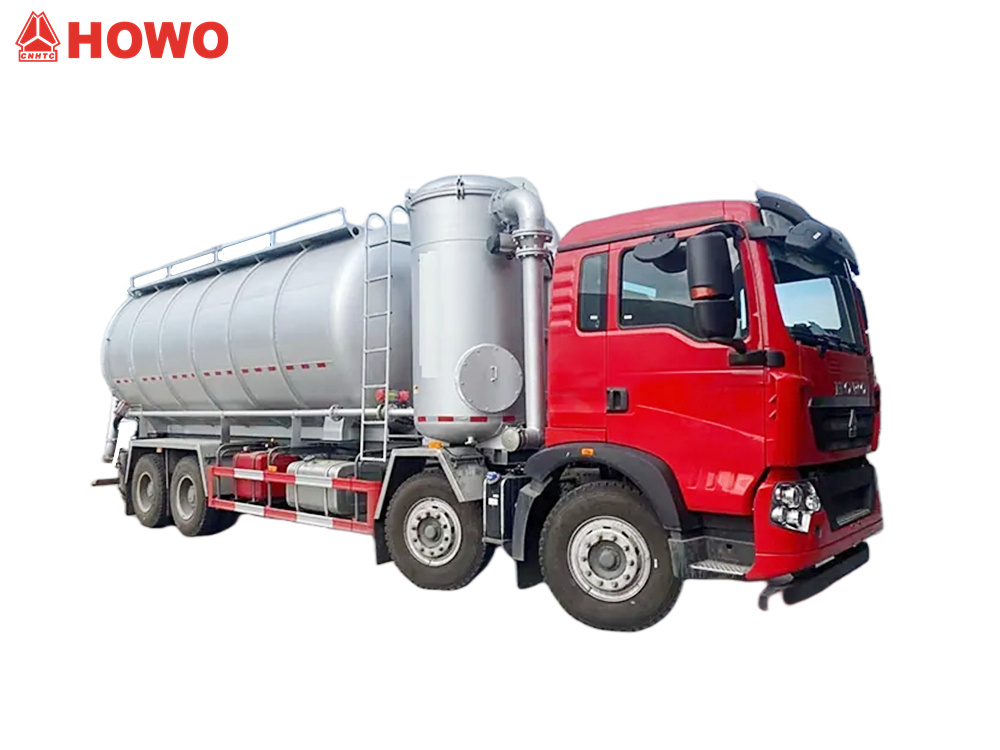

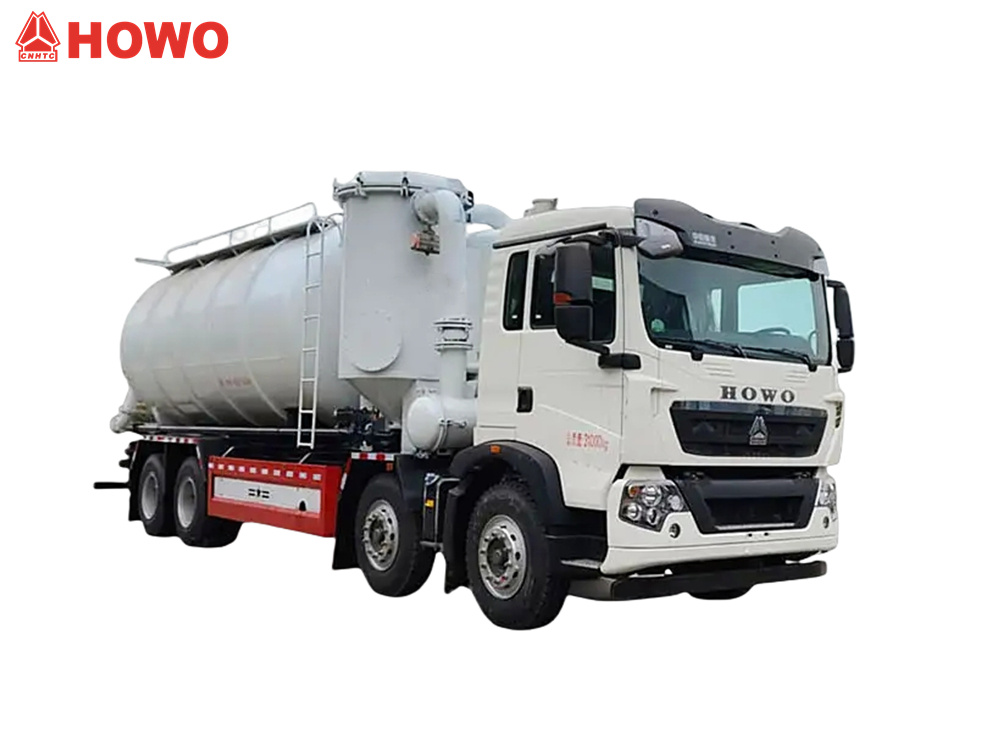

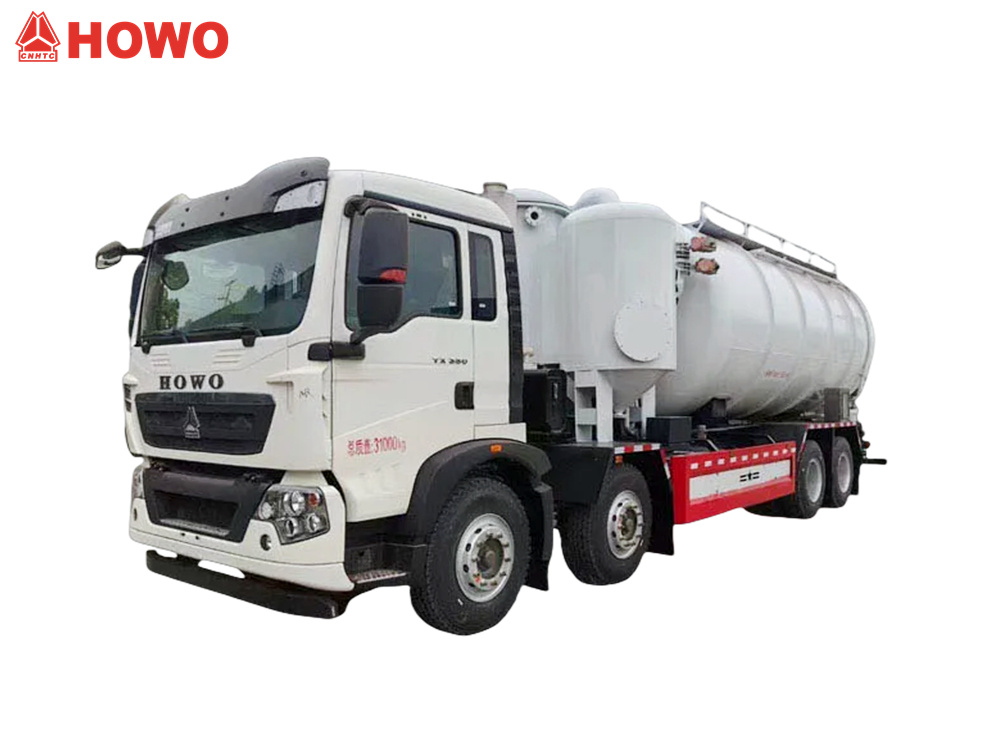

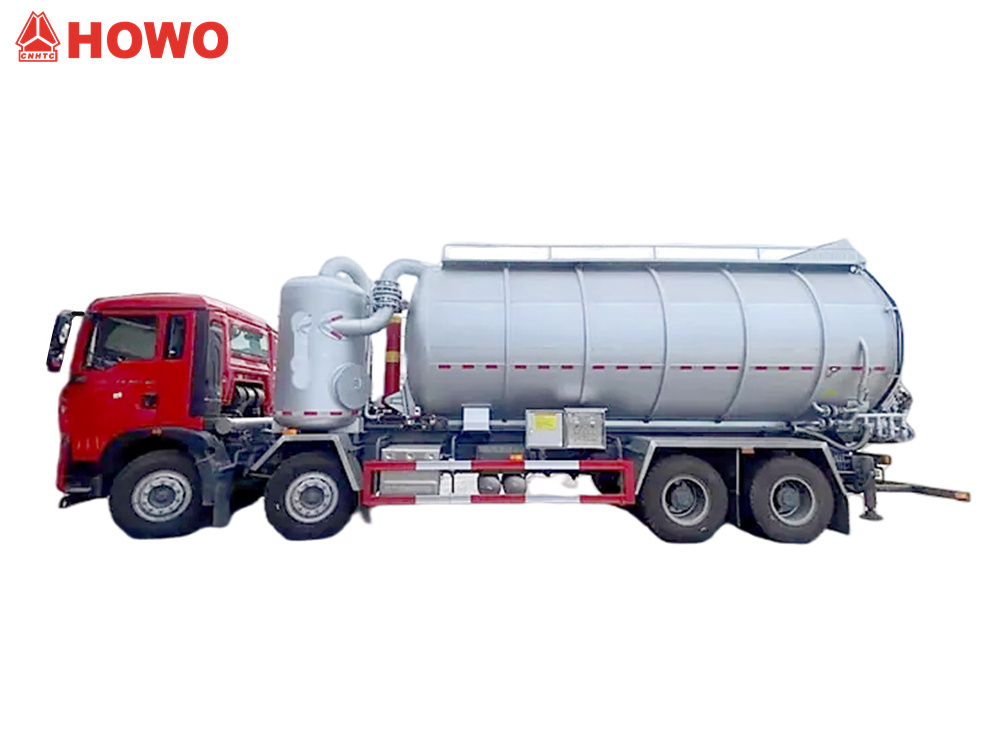

*HOWO 8x4 25000L Suché vákuové sacie vozidlo

Vysávač odpadových vôdTlaková doprava Nákladné auto*

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.

»Ⅰ.Definícia a úvod produktu:

Výrobca:CS TRUCKS GROUP LIMITED

Sacie a tlakové dopravníkové vozíky, známe aj ako sacie a výtlačné vozidlá, sú vhodné na použitie v odvetviach ako hutníctvo, chemické inžinierstvo, energetika, stavebné materiály, uhlie, baníctvo a prístavná doprava. Používajú sa na zber, prepravu a prepravu takmer stovky druhov prachu a práškových materiálov za rôznych pracovných podmienok. Môžu prepravovať prašné materiály, ako je výroba železa, výroba ocele, spekanie, koksovanie, suroviny, odkremičitanie tavením, hliníkový prášok, cement, minerálny prášok, vápencový prach a zmiešaný prach.

» Ⅱ.Parameter produktu pre suché vákuové odsávanie HOWO 25CBMnákladné auto:

» Ⅲ.ProduktDetaily

Konfigurácia podvozku

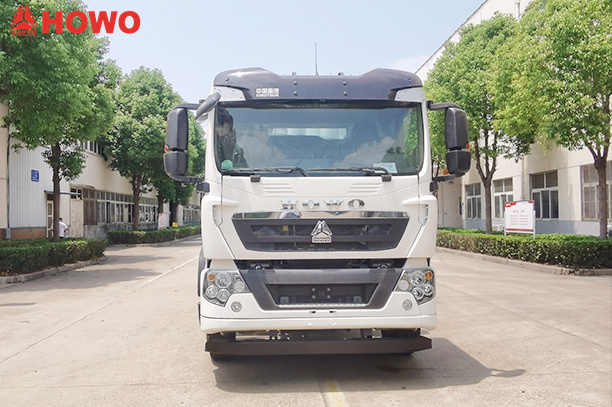

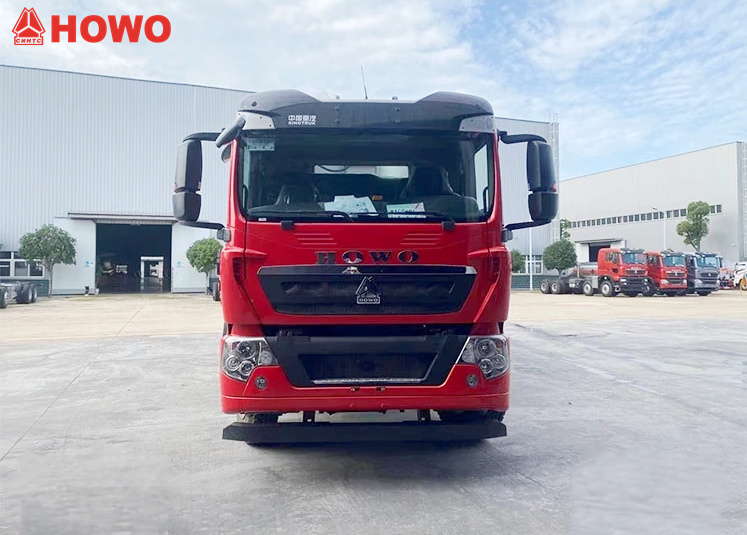

1. Základný podvozok: Upravené z HOWO TX350 8×4 podvozky pre ťažké nákladné vozidlá



2. Rázvor: Trojnápravová konštrukcia s ultra dlhým rázvorom 1800 mm, 4600 mm a 1350 mm



3. Pohonná jednotka:

• Motor: dieselový motor Sinotruk MC07H.35-60

• Menovitý výkon: 350 hp/257 kW

• Emisie: 7,36 l, emisná norma Euro VI



4. Prevodovka: 10-stupňová manuálna prevodovka HW15710L

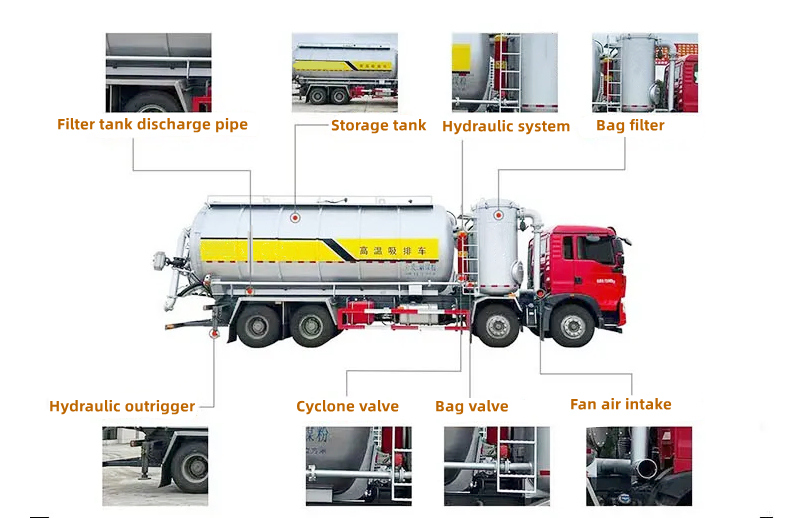

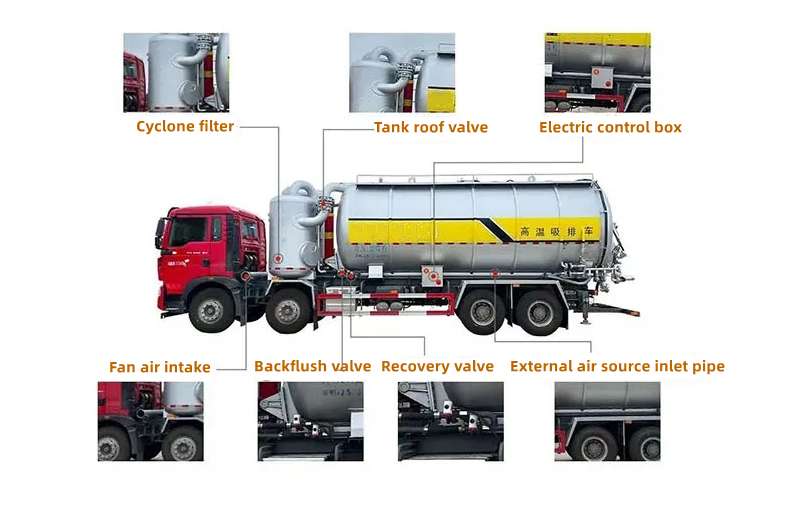

Systém namontovaný zhora

1. Systém nádrže

• Účinný objem: 25 metrov kubických (samostatná konštrukcia s prednou sacou komorou a zadnou tlakovou výtlačnou komorou)



• Prevádzkové režimy:

 Vákuové odsávanie: Podtlakové odsávanie dosiahnuté vákuovou pumpou SK-15 (maximálne vákuum -0,093 MPa)

 Vypúšťanie tlaku: Vypúšťanie pozitívneho tlaku dosiahnuté skrutkovým vzduchovým kompresorom BDW-10/2 (menovitý tlak 0,2 MPa)

2. Filtračný systém

• Vreckový filter: Plne hore namontovaný, zakrytý vreckový filter s presnosťou filtrácie ≥5 μm

• Spätný preplach: Vybavený pulzným spätným preplachovacím ventilom s podporou automatického a manuálneho režimu čistenia



3. Hydraulické a pomocné systémy

• Hydraulické výložníky: Štvorbodové hydraulicky stabilizované výložníky

• Vzduchový systém: Vybavený prívodným potrubím pre externý vzduch

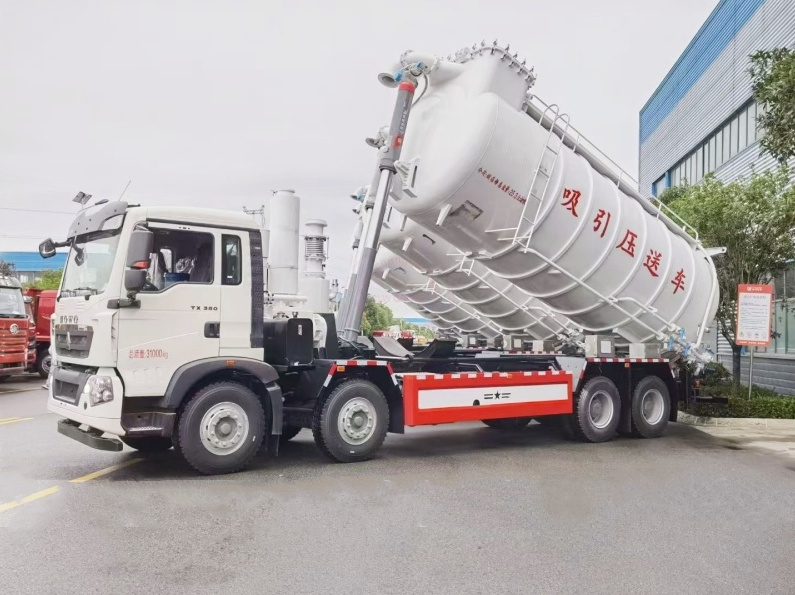

• Zdvíhací mechanizmus: Zdvíhanie nádrže poháňané hydraulickým valcom (maximálny uhol zdvihu 55°)

• Chladiaci systém: Nezávislý cirkulačný systém chladenia vodou pre vákuové čerpadlo a vzduchový kompresor

4. Potrubný systém

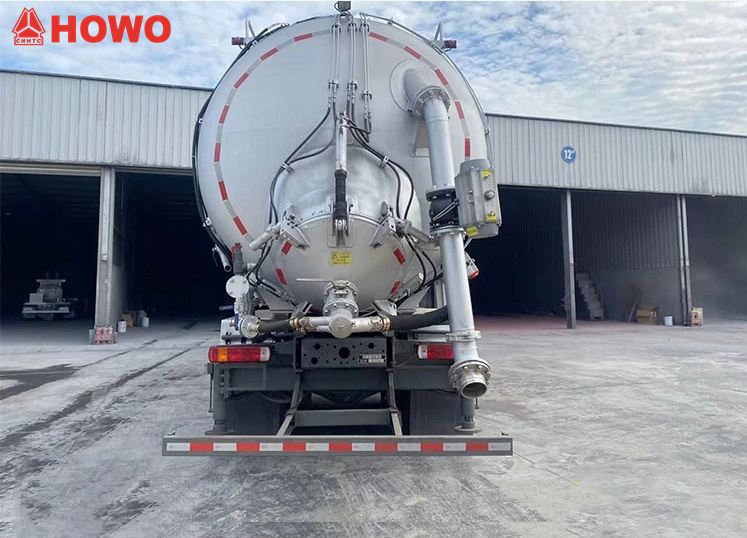

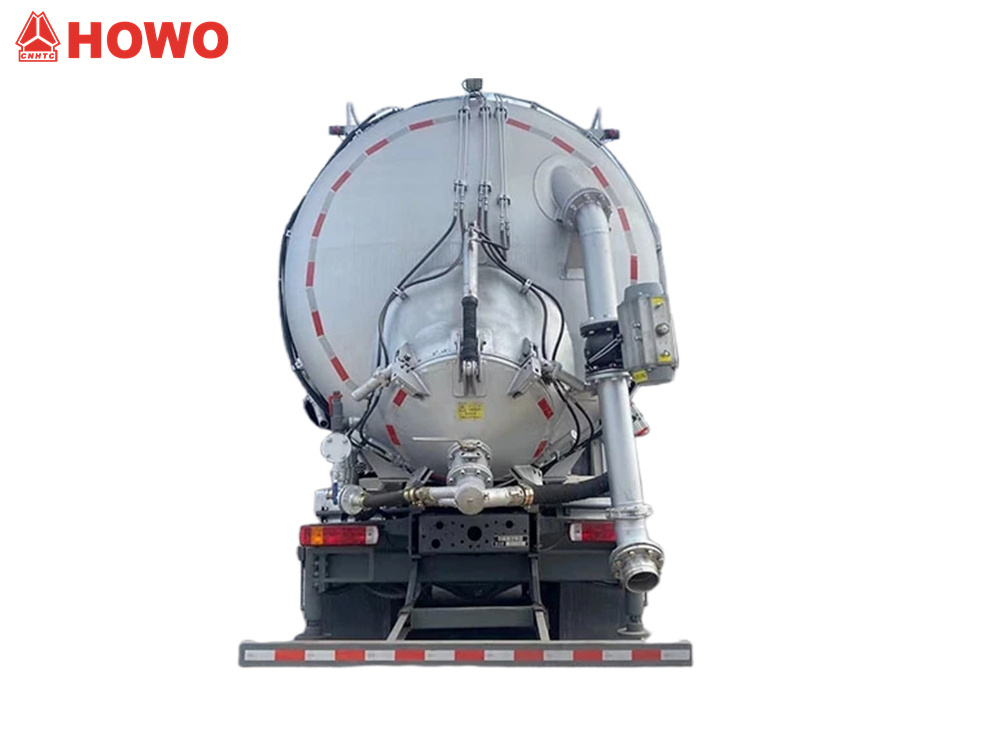

Sacie a výtlačné potrubie: Sacie potrubie z gumovej hadice odolnej voči opotrebovaniu DN150 (dĺžka 6 m, s rýchlospojkou); výtlačné potrubie z pevnej uhlíkovej ocele N100 (s ovládaním klapkou)



Bezpečnostné zariadenia: Pretlakový poistný ventil, vákuový istič

5. Elektronický riadiaci systém

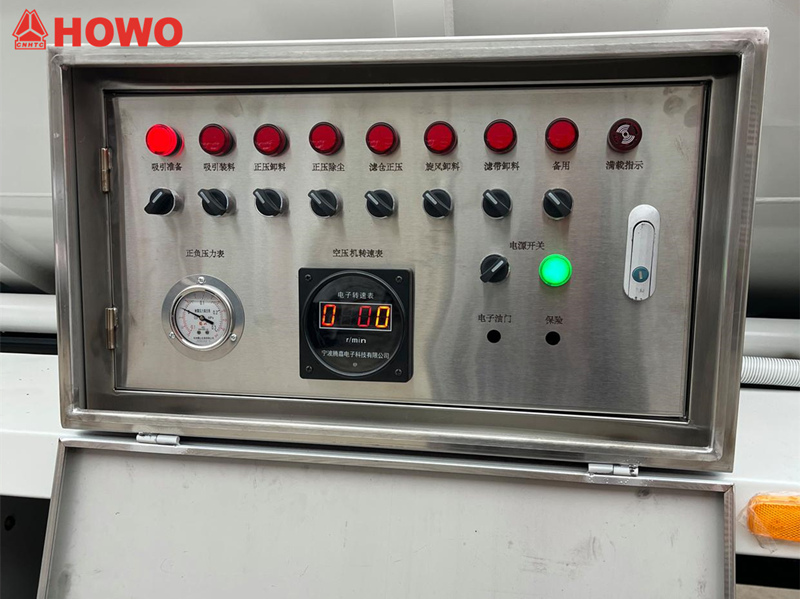

HOWO 8×4 Sací a tlakový dopravník s objemom 25 kubických metrov je vybavený inteligentným elektronickým ovládacím panelom, ktorý integruje viacero funkčných tlačidiel a zobrazovacích prístrojov pre presné ovládanie prevádzky.



1. Oblasť funkčných tlačidiel: Príprava sania, Naplnenie saním, Vypúšťanie s pozitívnym tlakom, Odstraňovanie prachu s pozitívnym tlakom, Pretlak filtračnej komory, Vypúšťanie cyklónu, Vypúšťanie filtračného pásu, Tlačidlo pohotovostného režimu, Elektronická škrtiaca klapka



2. Oblasť indikátorov stavu: Indikátor plného zaťaženia





3. Oblasť zobrazenia prístrojov: Tlakomery kladného a záporného tlaku, otáčkomer kompresora

»Ⅳ. Princíp fungovania

Vozidlo využíva vákuové čerpadlo na vytvorenie podtlaku, aby sa práškové a granulované materiály vákuovo tesne nasali do nádrže. Systém na odstraňovanie prachu a filtráciu oddeľuje a odstraňuje zmiešaný prúd vzduchu zo sekundárnych znečisťujúcich látok. Po zdvihnutí nádrže vzduchový kompresor počas vyprázdňovania vytvára pozitívny tlak a sekundárne znečisťujúce látky sa vypúšťajú do určeného skladovacieho kontajnera prostredníctvom uzavretej metódy vysokotlakového vyprázdňovania. Celá operácia sa vykonáva v uzavretom stave, aby sa zabránilo kontaminácii atmosféry. Horná časť nádrže je utesnená a nedá sa otvoriť a zadná časť sa nedá otvoriť.







»Ⅴ.Technické prednosti



1. Kombinovaná prevádzka s negatívnym a pozitívnym tlakom: Kombinuje rýchle plnenie vákuovou pumpou + odľahčenie vysokotlakovým vzduchovým kompresorom, čím zvyšuje účinnosť o 40 %



2. Modulárny dizajn: Filtračný systém, nádrž a napájacia jednotka sa dajú nezávisle rozobrať kvôli údržbe



3. Inteligentné ovládanie: Vybavený riadiacou skrinkou PLC podporuje ovládanie procesov nasávania a vypúšťania jedným dotykom

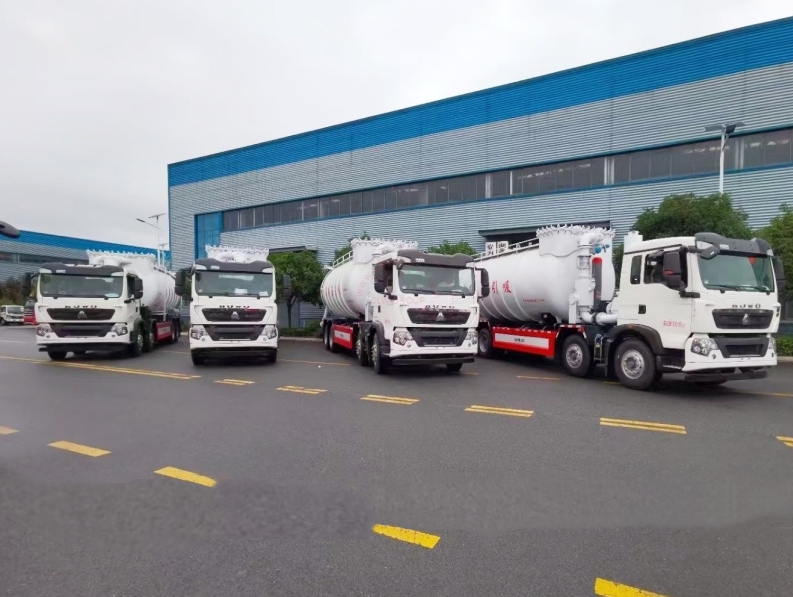

» Ⅵ.Hromadná zásielka
