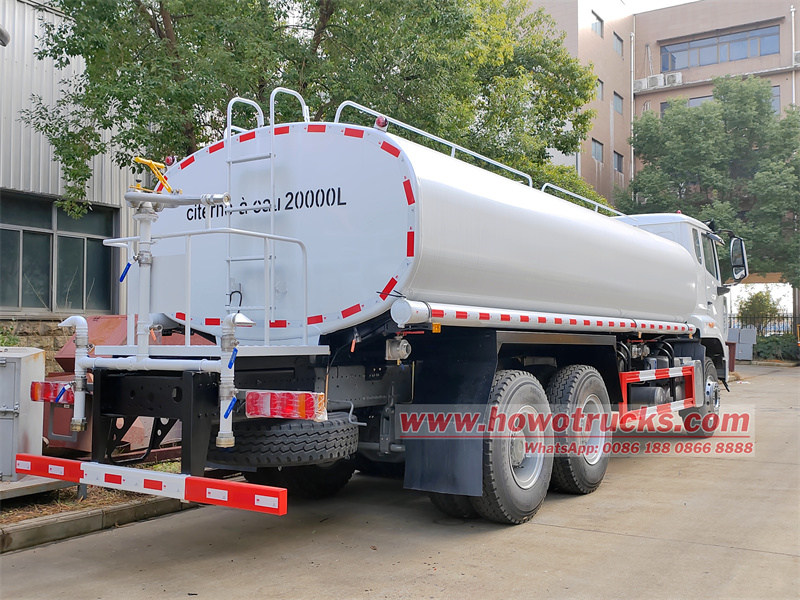

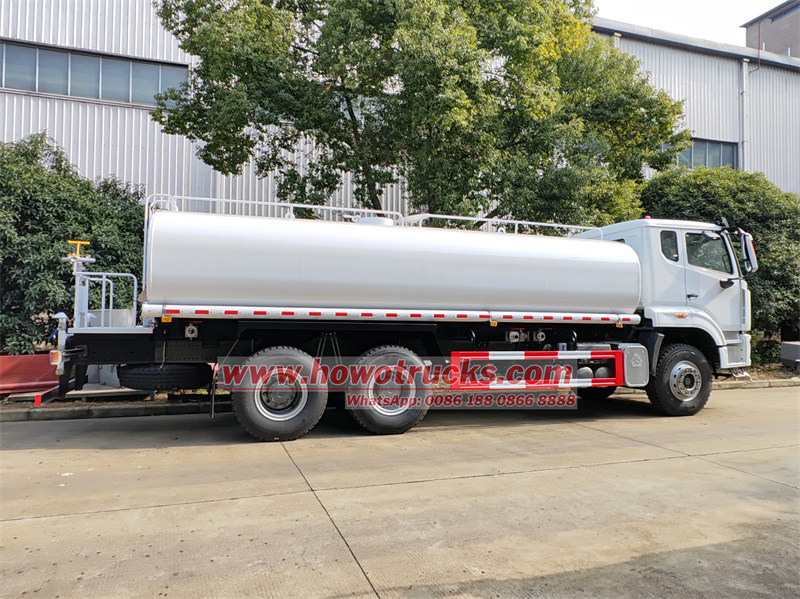

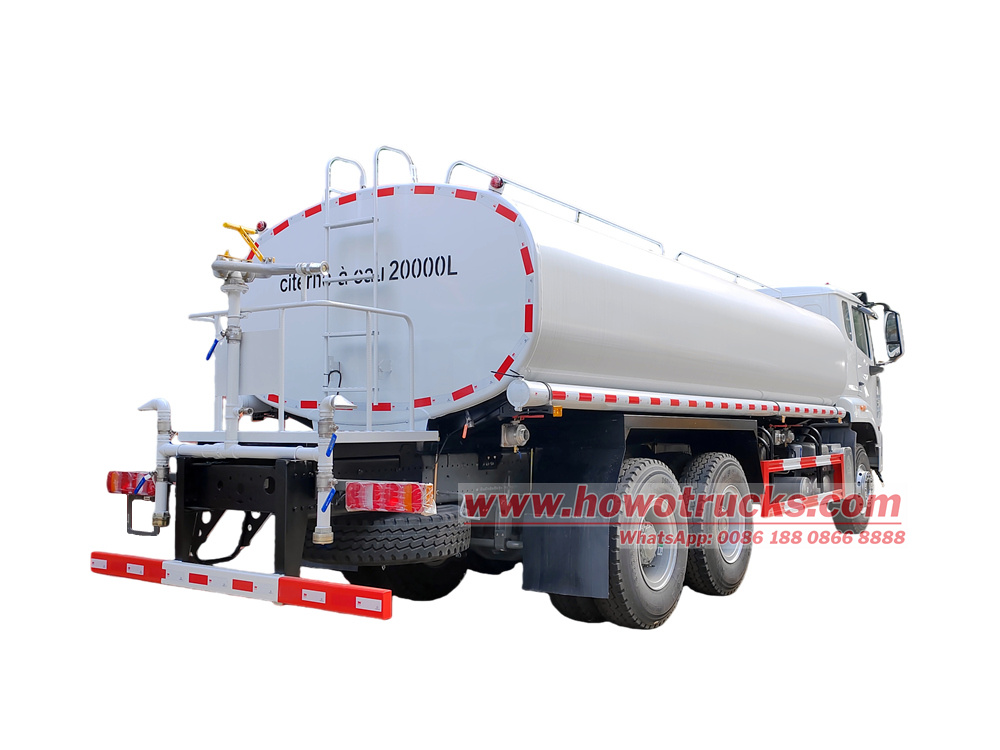

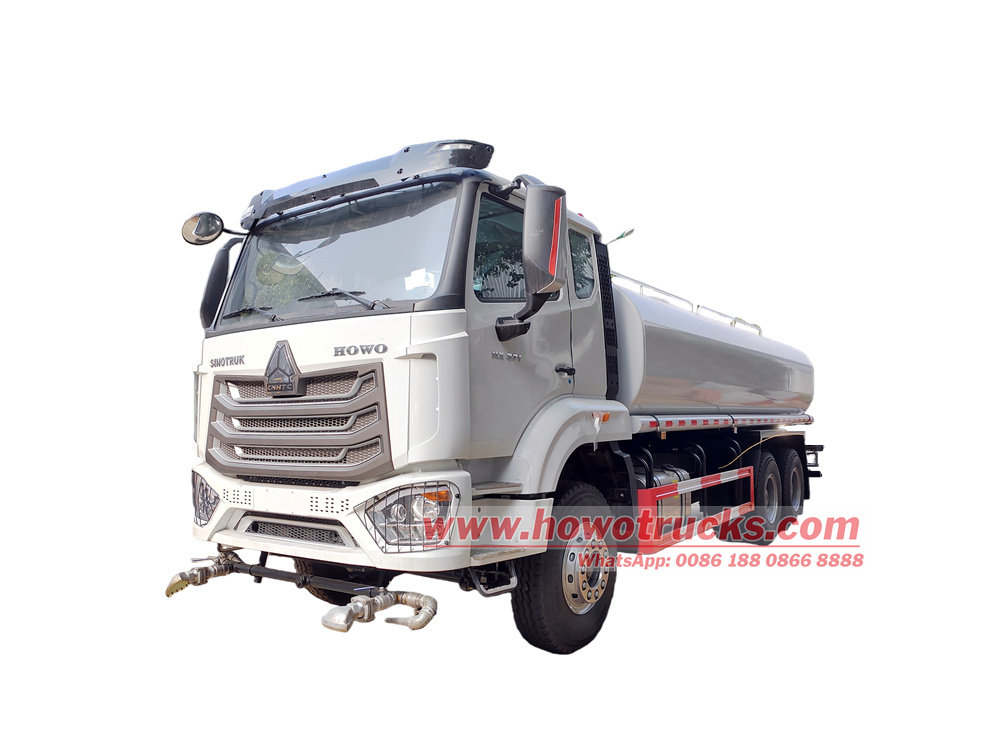

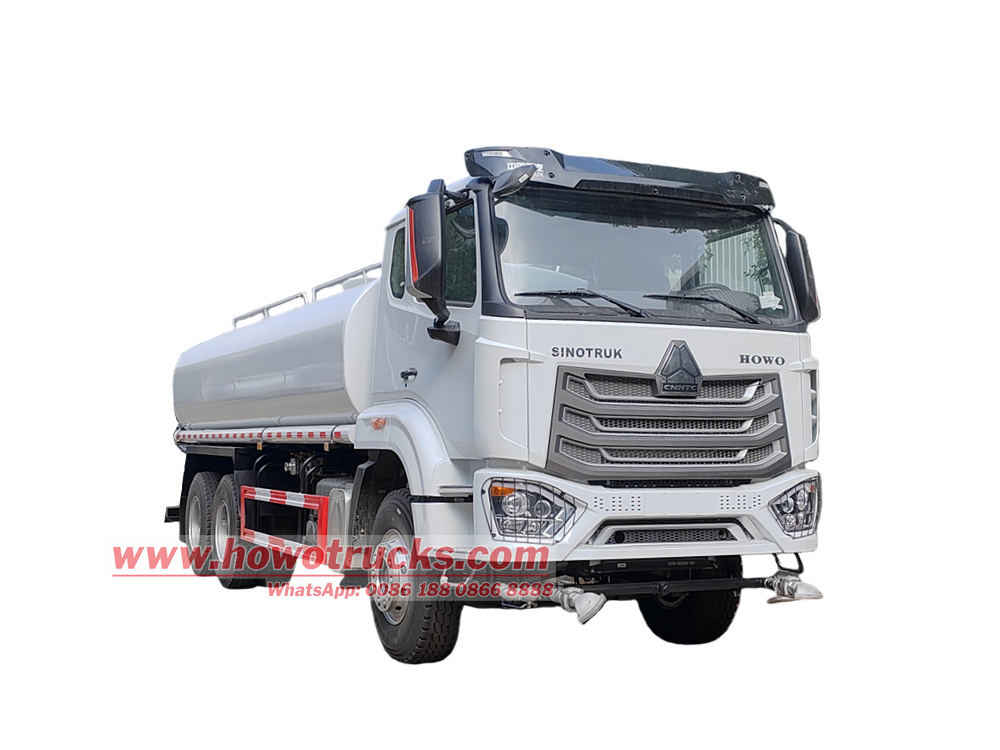

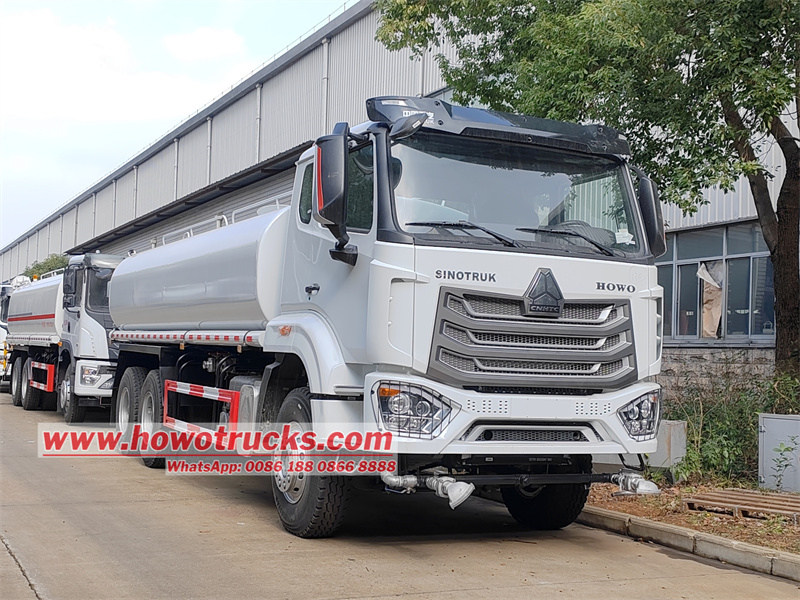

Cisternové vozidlo na prepravu vody HOWO pre Kongo

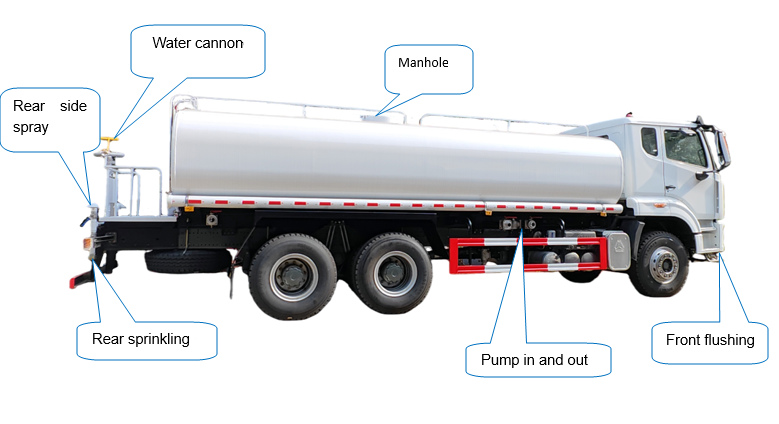

Vodný postrekovač HOWO s objemom 20 cbm, rázvorom 4600 + 1350 mm, motorom Weichai WD615.47 a prevodovkou HW19710. Horná časť obsahuje zakrivenú nádrž na vodu z uhlíkovej ocele s objemom 20 cbm, ktorá je vybavená štyrmi zariadeniami: predné preplachovanie, zadné bočné postrekovanie, zadné postrekovanie vodou a zadné vodné delo. Je vybavený odstredivým vodným čerpadlom 80QZF-60/90 s prietokom 60 m³/h a zdvihom 90 m. Čerpadlo je vybavené vstupným a výstupným potrubím, zadným výpustným ventilom, plošinovým rebríkom, ochranným zábradlím, ochranným zábradlím na vrchu nádrže a šachtou.
Pracovná kapacita :
20000 litersTyp kabíny :
Howo NX one and half row cabinPohonný systém :
6x4,LHDRázvor (mm) :
4600+1350 mmŠpecifické pre motor :
371 HP / Sinotruk WD615.47Prevodovka :
Sinotruk HW19710 10-speed, manualPredná náprava (kg) :
9500Zadná náprava (kg) :
16000*2Ten/Tá/To Cisternové vozidlo na prepravu vody HOWO pre Kongo, ktorého stredom je podvozok HOWO NX371 a je vybavený motorom Weichai WD615.47, je špeciálne navrhnutý pre scenáre, ako je čistenie ciest a zavlažovanie zelene. Vďaka veľkej nádrži na vodu s objemom 20 cbm je vybavený vysokoprietokovým postrekovacím čerpadlom 80QZF-60/90 a rôznymi tryskami vrátane predného splachovania, zadného bočného postrekovania, zadného postrekovania a vysokotlakového vodného dela, pokrýva scenáre, ako je čistenie ciest, zavlažovanie zelene a hasenie požiarov v núdzových situáciách.

◆ Technologické parametre produktu:
| Cisternové vozidlo na vodu HOWO 6X4 20CBM | ||
| Všeobecné | Značka podvozku | HOWO H77L |
| Celkový rozmer (D*Š*V) | 9850x2500x3150mm | |
| Rázvor kolies | 4600+1350 mm | |
| Pohotovostná hmotnosť | 11250 kg | |
| Celková hmotnosť | 25 000 kg | |
| Zaťaženie náprav | Predná náprava VGD95/MCX16ZG (2 nápravy) | |
| Maximálna rýchlosť | 82 km/h | |
| Podvozok | Režim jazdy | 6x4 |
| Typ kabíny | Kabína HOWO H77L, jeden a pol rad, klimatizácia | |
| Riadenie | Ľavoriaditeľné | |
| Pneumatiky | 10+1 | |
| Špecifikácia pneumatík | 12,00R20 | |
| Prevodovka | HW19710 10-stupňová manuálna prevodovka | |
| Palivová nádrž | 300 l | |
| Motor | Model motora | WD615.47 |
| Typ paliva a motora | Radový 6-valcový, vodou chladený, štvortaktný, s brzdením výfukovým ventilom, priamym vstrekovaním, preplňovaný turbodúchadlom a s medzichladičom. | |
| Konská sila | 371 koní/ 273 kW | |
| Posun | 9,726 l | |
| Maximálny krútiaci moment | 1500 Nm | |
| Menovitá rýchlosť | 2200 ot./min. | |
| Maximálna krútiaca rýchlosť | 1100 – 1600 ot./min. | |
| Emisná norma | Euro 2 | |
| Parametre vrchných častí | Objem vodnej nádrže | 20 000 litrov |
| Materiál cisterny | Uhlíková oceľ, hrúbka nádrže: 6 mm. | |
| Nakladací systém | Vrchné plnenie | |
| Materiál tela | Vysoko výkonná uhlíková oceľ odolná voči opotrebovaniu s antikoróznou úpravou, voliteľne nehrdzavejúca oceľ SS304 | |
| Priehradka | 1 s vnútornými protivlnnými prepážkami | |
| Šachta | 1, Európske normy | |
| Sprej | Predná stranat a znovuAR sprej tryska, zadná voda delo | |
| Tvar striekacej pištole je možné nastaviť: silný dážď, mierny dážď, mrholenie alebo opar | ||
| Šírka kropenia | ≥14 m | |
| Šírka striekania vodného dela | ≥28 m | |
| Vybavenie | Rebrík, skrinka na náradie, úložný priestor na bočné potrubie, Ventil na vstup a výstup čerpadla | |
| Artézsky ventil, filter, rozdeľovací ventil, sprinklerová hlavica, so samonasávacou a vypúšťacou funkciou | ||
| Vodné čerpadlo | Model | Odstredivé čerpadlo 80QZF-60/90 |
| Prietok | 60 m3/h | |
| Výťah | 90 m | |
| Hlava | 6,5 m | |
| Vstupná rýchlosť | 1180 ot./min. | |
| Samonasávací výkon | 1.5 min/4m | |
| Vybavený výkon | 220,2 kW | |
◆ Podvozok:
◆ Konštrukcia vodnej nádrže:
Materiál: Vyrobené z uhlíkovej ocele Q235B, so zakriveným telesom nádrže s objemom 20 kubických metrov, hrúbkou 4-6 mm a ošetrené antikoróznymi opatreniami,
Kapacita: Vysoká miera využitia objemu s vlnotesnými doskami nainštalovanými vo vnútri nádrže, ktoré znižujú vplyv špliechania kvapaliny na vozidlo počas prevádzky.

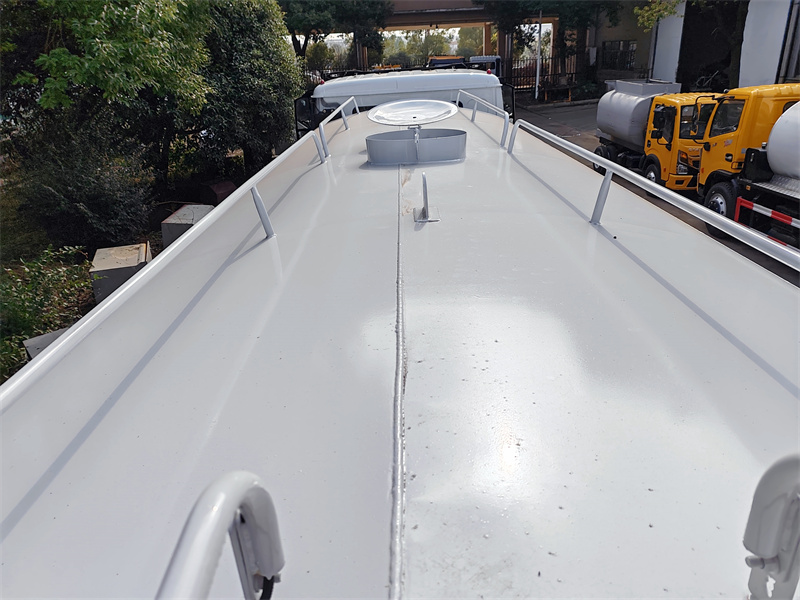

Šachta a rebrík: Vrchná časť nádrže je vybavená jedným prielezom s priemerom Φ500 mm na údržbu a čistenie; rebrík na zadnej strane a zábradlie na vrchnej časti nádrže uľahčujú obsluhe nastupovanie a vystupovanie z nádrže.


◆ Systém vodných postrekovačov:

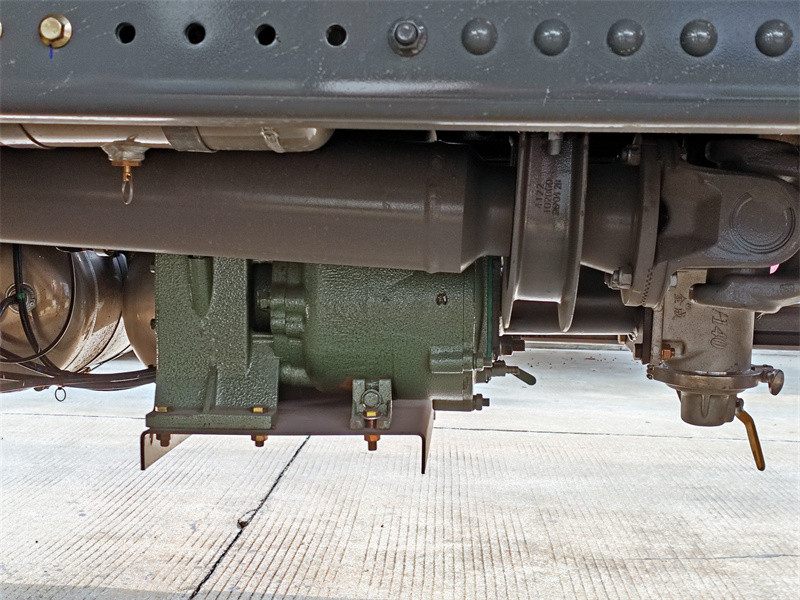

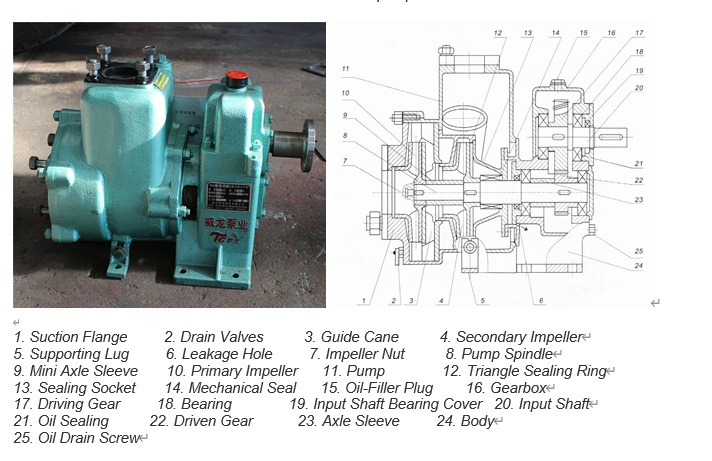

•Vodné čerpadlo: Odstredivé vodné čerpadlo typu 80QZF-60/90 s prietokom 60 m³/h, výtlačnou výškou 90 m, vstupnou rýchlosťou 1180 ot./min, samonasávacím výkonom 1,5 min/4 m, konštrukciou vstupu a výstupu čerpadla s podporou samonasávania a samovyprázdňovania a sacím zdvihom ≥ 7 m.

• Zavlažovací systém:

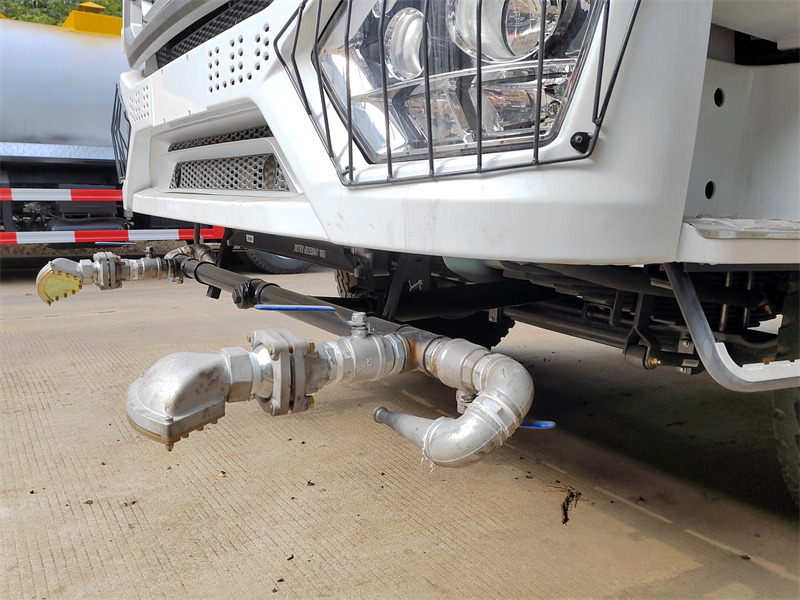

Ťah vpred: Vďaka dvojitým symetricky usporiadaným tryskám je šírka splachovania ≥14 m, čo je vhodné na rýchle čistenie ciest.
Zadný sprej: Tryska typu „duckbill“ so šírkou pokrytia ≥ 8 m, používaná na zavlažovanie zelených pásov alebo na potlačenie prachu na cestách.
Zadné kropenie: Vďaka kruhovej tryske je voda rovnomerne rozprašovaná, aby sa predišlo lokálnemu hromadeniu vody.

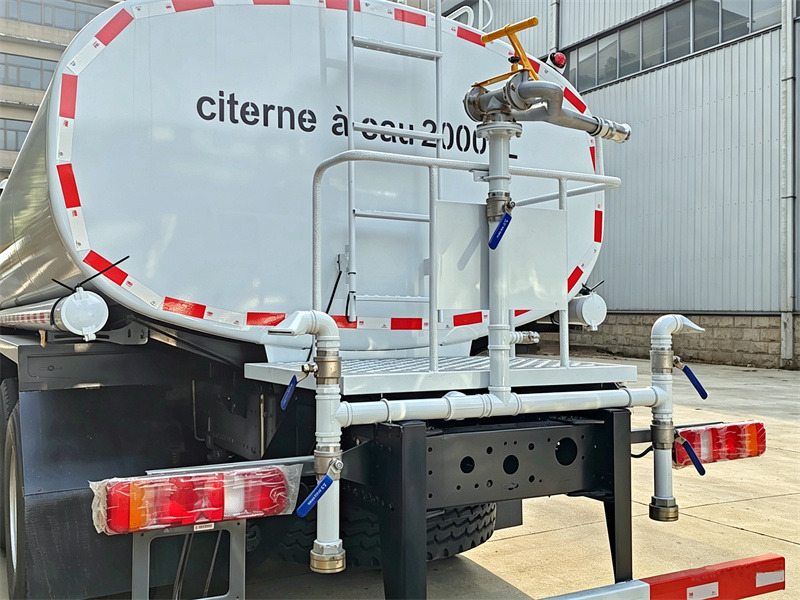

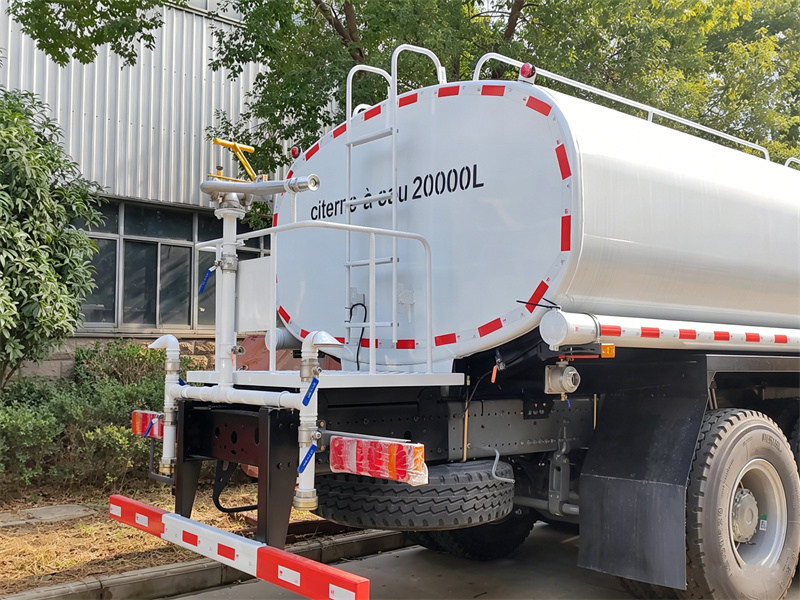

Zadné vodné delo: Môže sa otáčať o 360° s dosahom streľby ≥28 m. Podporuje prepínanie medzi režimami priameho prúdenia a striekania, čo spĺňa potreby diaľkového splachovania alebo hasenia požiarov.

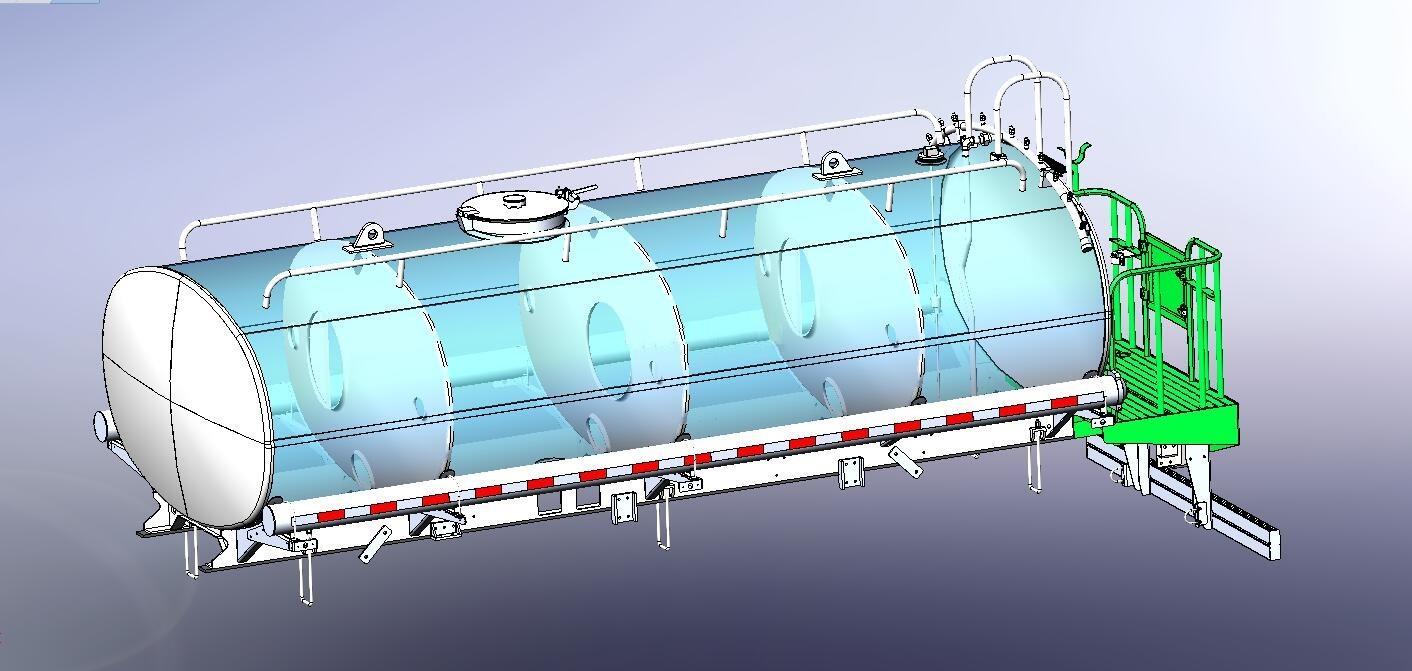

cisternový systém pre nákladné vozidlá s cisternou na vodu
• Vypúšťací ventil zadnej časti: používa sa na rýchle vypustenie zvyšnej vody v nádrži, aby sa zabránilo zamrznutiu v zime

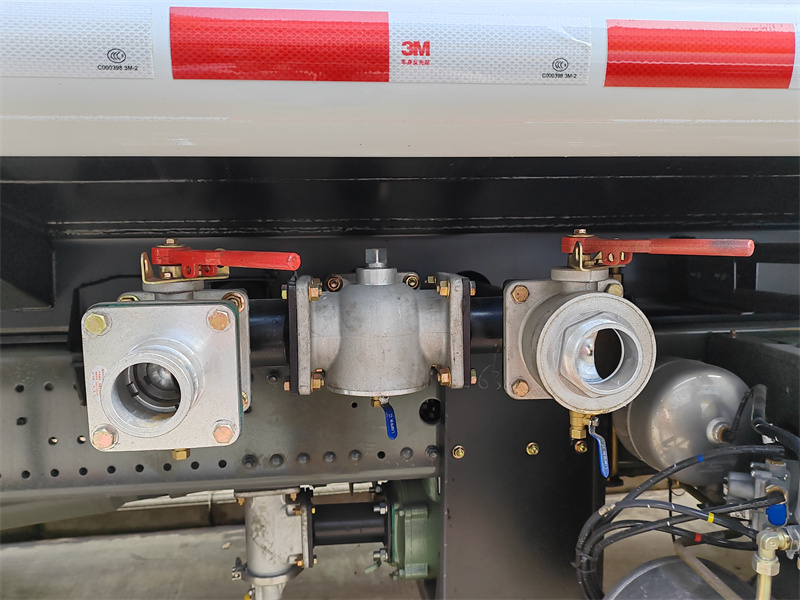

• Potrubný systém: Odolnosť voči vysokému tlaku, odolnosť voči korózii, vybavená rýchlospojkami a kompatibilná s externými požiarnymi hadicami.
• Metóda ovládania: Pneumatické ovládanie guľového ventilu s ovládaním jedným tlačidlom z kabíny šetrí čas a námahu.

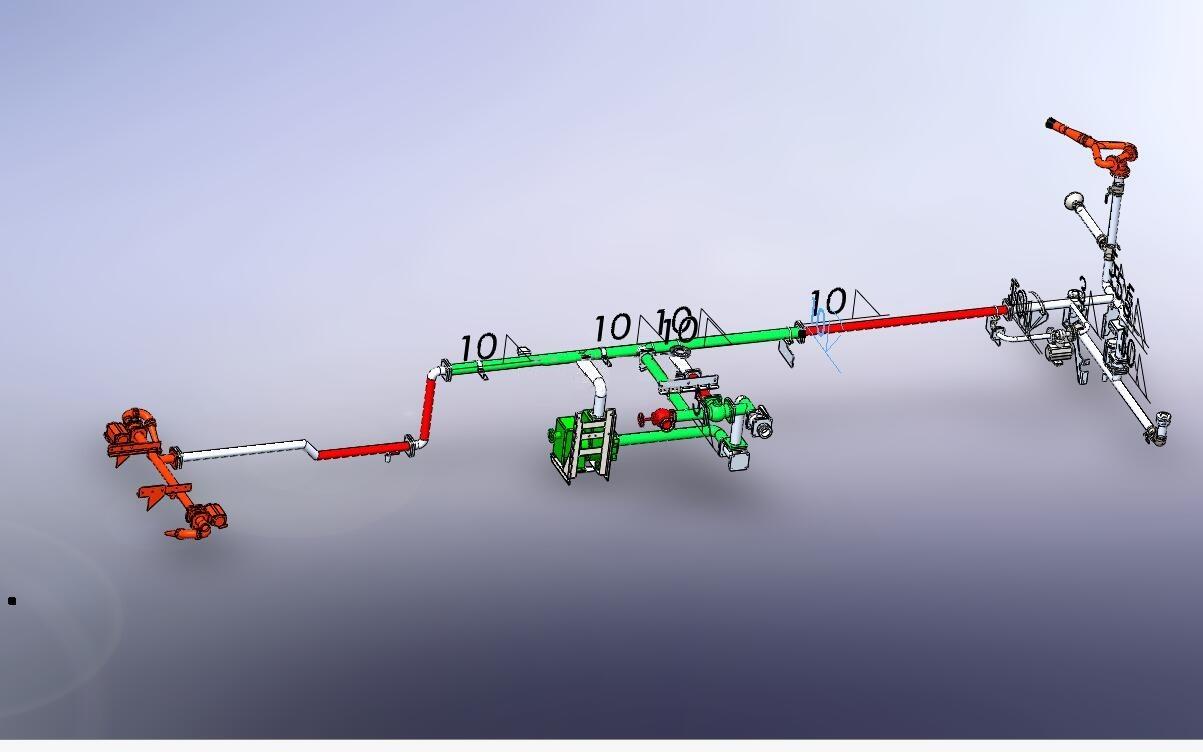

potrubný systém cisternového vozidla na vodu
◆ Princíp fungovania:
Vodný postrekovač využíva ako zdroj energie motor podvozku a prenáša výkon motora na špeciálne čerpadlo vodného postrekovača prostredníctvom vývodového hriadeľa, čím zabezpečuje kompletné funkcie nasávania, natlakovania a postrekovania vody.
• Princíp čerpania/plnenia vody (vstup čerpadla)
Po spustení čerpadla sa otáča obežné koleso, čím vytvára podtlak, ktorý nasáva vodu z vonkajších zdrojov (ako sú požiarne hydranty, rieky, rybníky a vodárenské veže) do nádrže cez vstupné potrubie čerpadla. Vďaka podtlaku nasávania a tlaku čerpadla sa dosahuje rýchle vstrekovanie vody.
• Princíp striekania (vyčerpávanie)
Voda v nádrži vstupuje do vodného čerpadla pôsobením gravitácie a po natlakovaní čerpadlom je potrubím prepravovaná do rôznych pracovných zariadení.
◆ Aplikácie vKONGO:
• Umývanie a polievanie na potlačenie prašnosti na mestských cestách, štátnych diaľniciach a rýchlostných cestách
• Polievanie zelených pásov a postrekovanie škôlky
• Potlačenie prachu na staveniskách, v banských oblastiach, uhoľných skladoch a dokoch
• Hasenie požiarov, dočasný zdroj vody
