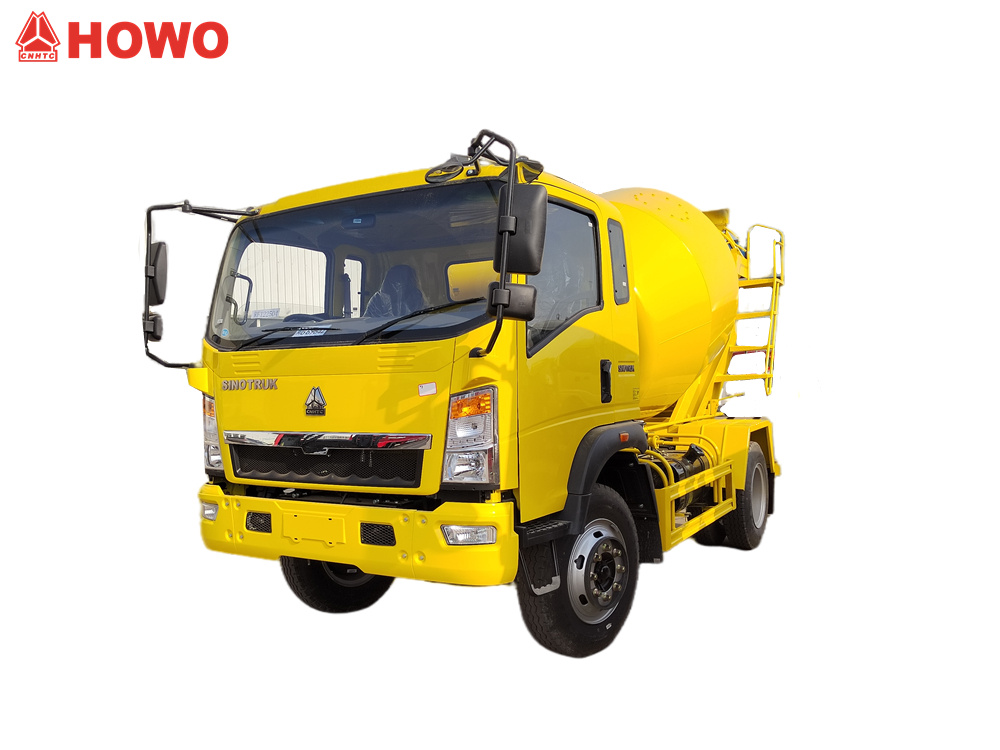

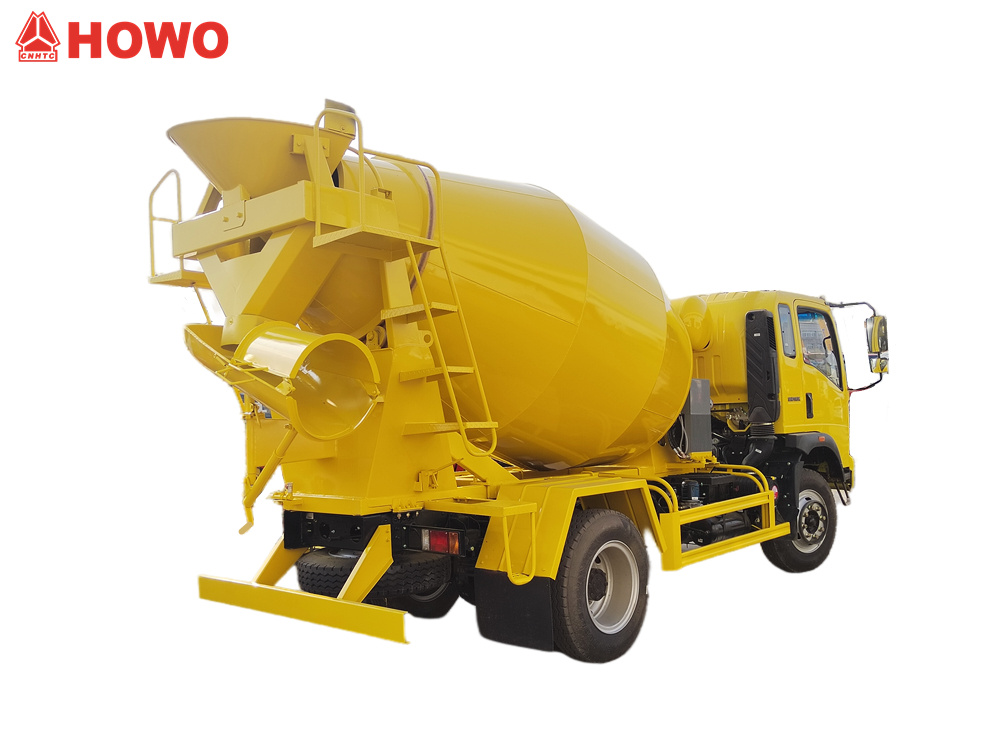

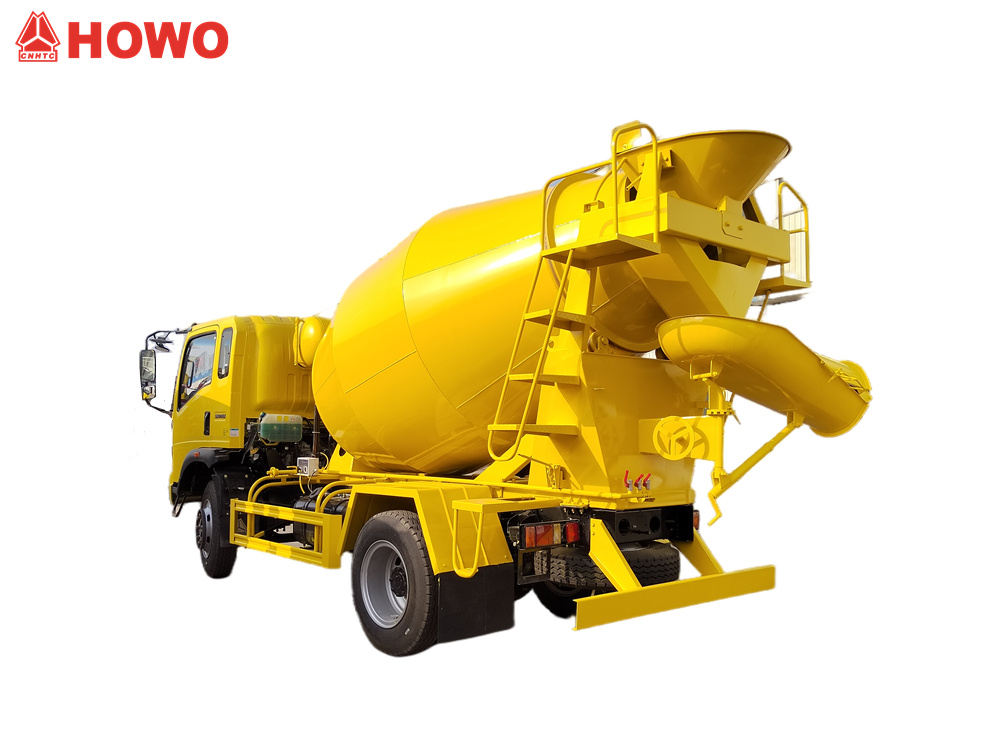

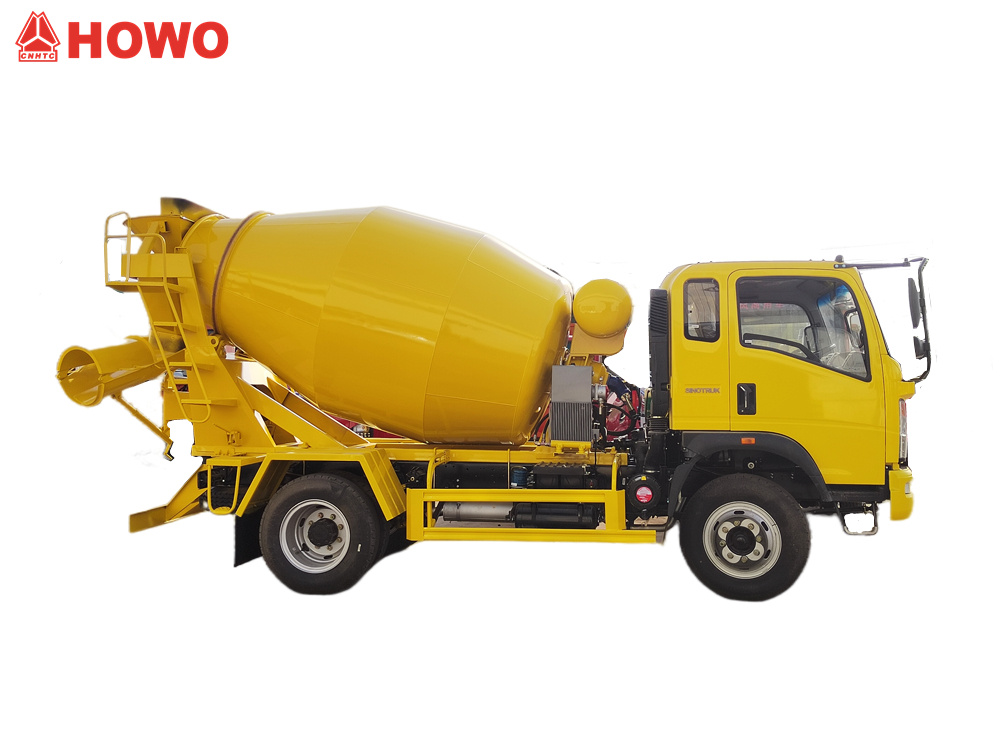

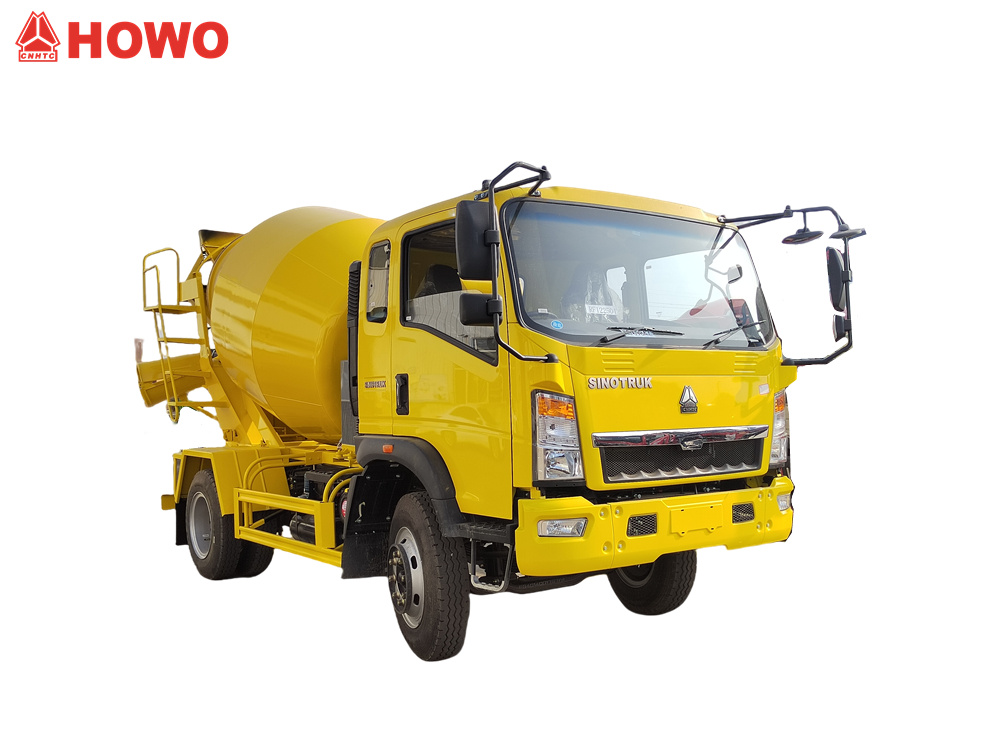

Domiešavač betónu HOWO s objemom 5 kubických metrov využíva miešačku HOWO 2080 s radovou a polovičnou kabínou, s celkovou hmotnosťou 16 ton a rázvorom 3800 mm. Je vybavený motorom SINOTRUK MC05.18-40 s výkonom 180 koní a 10-stupňovou prevodovkou HW90510C. Horná miešacia nádrž má objem 5 kubických metrov a je vyrobená z mangánovej ocele Q355. Telo nádrže má hrúbku 4 mm a hlava 6 mm. Je vybavená reduktorom, hydraulickým čerpadlom a motorom, chladičom, zostavou vzduchovej riadiacej skrinky, objemom nádrže na vodu 400 l, prívodom vody pod tlakom vzduchu, obojstrannými ovládacími pákami v zadnej časti, ovládaním závesu a nízkou úrovňou zvyškov.
Pracovná kapacita :
5cbmTyp kabíny :
Howo 2080 one and half row cabinPohonný systém :
4x2,LHDRázvor (mm) :
3800 mmŠpecifické pre motor :
180HP / Sinotruk MC05.18-40Prevodovka :
HW90510C, 10-speed, manualPredná náprava (kg) :
6000Zadná náprava (kg) :
10000Ten/Tá/To HOWO 5 cbm domiešavač nákladných vozidiel je efektívne a spoľahlivé stavebné vozidlo strednej veľkosti. Vybavené osvedčeným motorom Sinotruk radu MC05 s výkonom 180 koní a desaťstupňovou prevodovkou HW90510C ponúka vysoký výkon a vynikajúcu spotrebu paliva. Miešacia nádrž s objemom 5 kubických metrov, vyrobená z mangánovej ocele Q355, sa pýši vynikajúcim prevádzkovým výkonom s rýchlosťou nakladania ≥3 m³/min, rýchlosť vybíjania ≥1,2 m³/min a nízka zvyšková miera ≤0,5 %. Systém ovládania obojstranného závesu v zadnej časti zaisťuje bezpečnú a pohodlnú obsluhu, ktorá umožňuje obsluhe dokončiť celý proces z oboch strán vozidla.

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.
»Ⅰ.Definícia a úvod produktu:
Výrobca:CS TRUCKS GROUP LIMITED
Kľúčové vlastnosti
1.Využíva osvedčenú zostavu podvozku Sinotruk pre vysokú spoľahlivosť
2.Telo nádrže z mangánovej ocele je odolné voči opotrebovaniu a korózii, čo zaisťuje dlhú životnosť
3.Veľkokapacitná nádrž spĺňa potreby dlhodobej prevádzky
4.Systém ovládania obojstranného závesu pre pohodlnú a efektívnu prevádzku
5.Konštrukcia s nízkou zvyškovou mierou zaisťuje maximálne využitie betónu
» II. Parametre produktu pre HOWO 5cbm cmiešačka betónunákladné auto:
| HOWO svetloMiešačka betónu | ||
| Model vozidla | CS5160GZR | |
| Celkový rozmer | 7250x2300x3150mm | |
| Celková hmotnosť vozidla | 16000kg | |
| Pohotovostná hmotnosť | 6720 kg | |
| Parameter podvozku | ||
| Značka podvozku | SINOTRUK HOWO | |
| Rázvor kolies | 3800mm | |
| Typ jazdy | 4x2, Ľavostranné riadenie | |
| Kabína | HOWO 2080 jeden a pol riadok, s klimatizáciou | |
| Motor | Typ | Radový 4-valcový, 4-taktný, preplňovaný, s medzichladičom, vodou chladený, |
| Model | SINOTRUK MC05.18-40 | |
| Menovitý výkon (HP) | 180 koní / 132 kW | |
| Menovitá rýchlosť | 2400 ot./min. | |
| Max krútiaci moment | 700 Nm | |
| Maximálna krútiaca rýchlosť | 1300 – 1700 ot./min. | |
| Posun | 4,58 l | |
| Emisná norma | Euro 4 | |
| Typ paliva | Nafta | |
| Prevodovka (Prevodovka) | HW90510C 10-rýchlosť, manuálna | |
| Zaťaženie prednej nápravy | 6000 kg | |
| Zaťaženie zadnej nápravy | 10000 kg | |
| Pneumatika | 9.00R20 (6+1) | |
| Parameter miešacieho bubna | ||
| Materiál miešacieho bubna | Vysokokvalitná oceľ odolná voči opotrebovaniu | |
| Model: Mangánová oceľ Q355 | ||
| Hrúbka tela bubna: 4mm, Hrúbka koncového krytu: 6 mm | ||
| Miešacia kapacita | 5m³ | |
| Rýchlosť nabíjania | ≥3.2 m³/min | |
| Rozmer horného násypníka | ≥650 mm | |
| Rýchlosť vybíjania | ≥1,25 m³/min | |
| Zostatková sadzba | ≤0,5 % | |
| Dodávka vody | Systém zásobovania vodou z bariku | |
| Objem nádrže na vodu | 400 litrov | |
| Rýchlosť otáčania bubna miešačky | 0~12 ot./min. | |
| Model operačného systému | Zadný joystick s obojstranným ovládaním, operácia prepojenia | |
| Doplnok | Krabica na náradie, reduktor, hydraulické čerpadlo a motor, chladič, | |

»Ⅲ.Detaily produktu

Konfigurácia podvozku
1. Kabína: HOWO 2080-radová polokabína (ergonomicky navrhnutá, s elektrickým zdvihákom okien a centrálnym zamykaním)
2. Celková hmotnosť: 16 ton
3. Rázvor: 3800 mm (dvojnápravová konštrukcia, 6-tonová predná náprava/10-tonová zadná náprava)
4. Pohonná jednotka:
◇ Motor: Sinotruk MC05.18-40 radový štvorvalcový dieselový motor
◇ Výkon: 132 kW (180 koní) pri 2400 ot./min.
◇ Emisná norma: Národné IV, 4,58 l
◇ Maximálny krútiaci moment: 700 Nm (1300 – 1700 ot./min.)
5. Prevodovka: 10-stupňová manuálna prevodovka HW90510C (prvý prevodový pomer 10,61, najvyšší prevodový pomer 0,78)

Horný systém
1. Parametre nádrže:
◇ Geometrický objem: 5,2 m³ (Skutočný efektívny objem: 5 m³)
◇ Materiál: Q355 Vysokopevnostná mangánová oceľ (pevnosť v ťahu ≥ 490 MPa)
◇ Hrúbka nádrže: 4 mm (hlavný valec) / 6 mm (predný a zadný koniec)
◇ Dizajn čepele: Dvojité špirálové čepele (rozstup 1200 mm, uhol 18°)

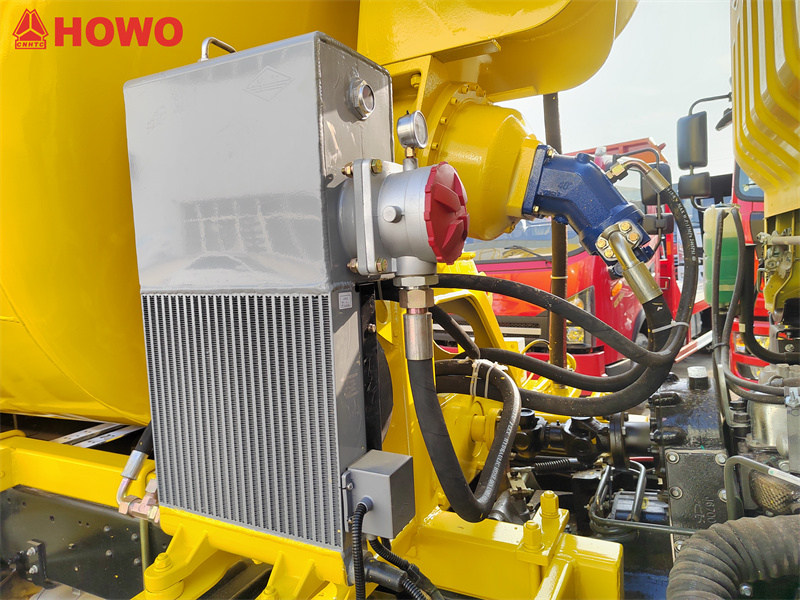

2. Hydraulický systém:
◇ Reduktor: Keyi redukcia
◇ Hydraulické čerpadlo: Weifu
◇ Hydraulický motor: Weifu

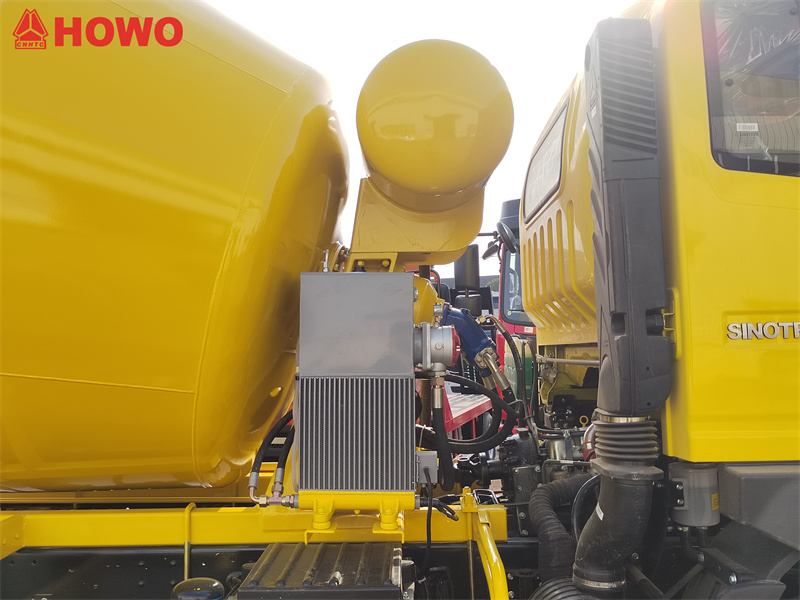

◇ Chladič: Kaipeng (chladiaca oblasť ≥ 4 m²)

3. Pomocné systémy:

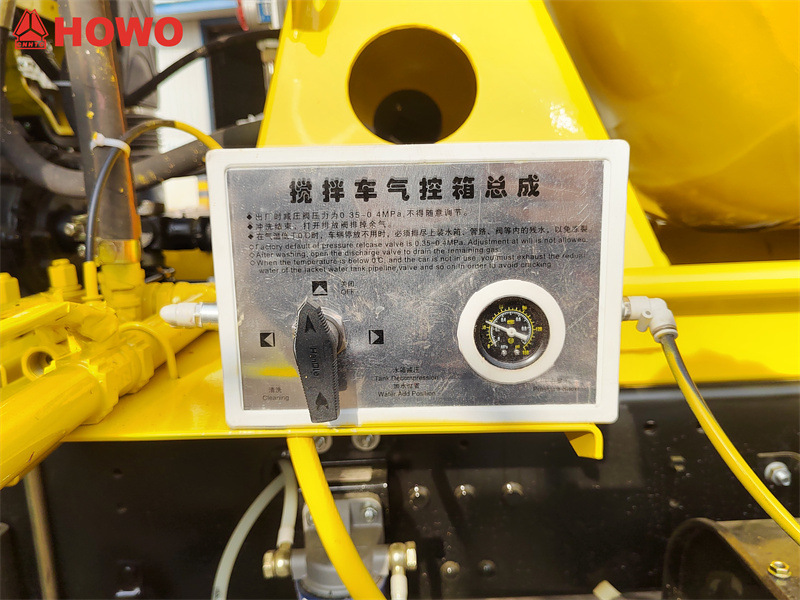

◇ Riadiaca skrinka vzduchu: Integrovaný trojpolohový štvorcestný rozvádzací ventil (pracovný tlak 0,8 MPa)
◇ Nádrž na vodu: 400l nádrž z nehrdzavejúcej ocele (s hladinomerom a automatickým dopĺňacím systémom)

Výkonnostné parametre

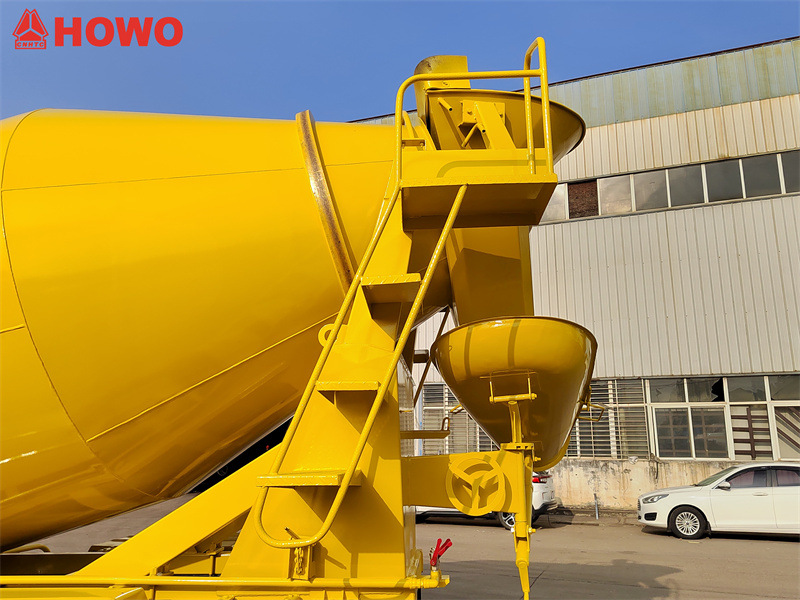

1. Výkon podávania a vyprázdňovania:
◇ Rýchlosť posuvu: ≥3,2 m³/min (pri vertikálnej výške 4 m)

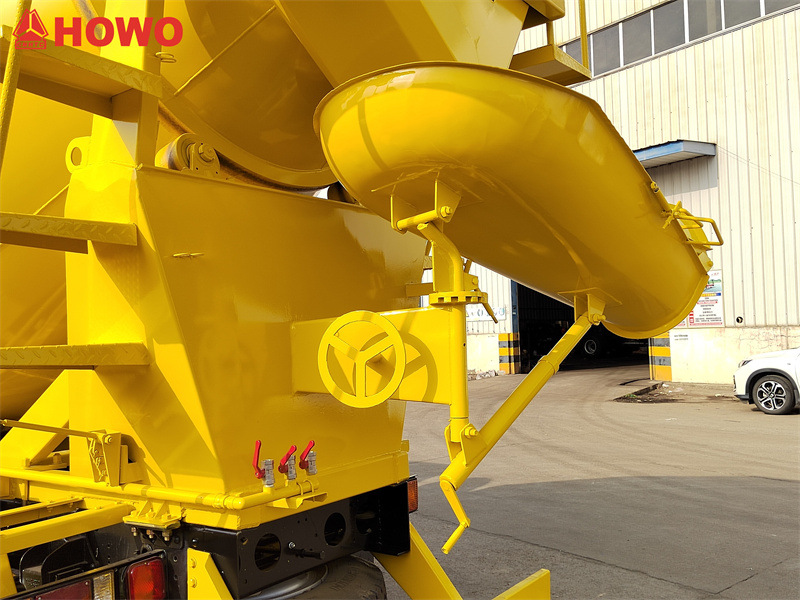

◇ Rýchlosť vybíjania: ≥1,25 m³/min (pri dĺžke žľabu 4,5 m)
◇ Miera zvyškov: ≤0,5 %
2. Miešací výkon:
◇ Rýchlosť Rozsah: 0 – 12 ot./min. (plynulá rýchlosť Úprava)
◇ Sklon bubna: 12° (Zaisťuje úplné vybitie)
◇ Rozsah sadnutia betónu: 80 – 220 mm

3. Systém zásobovania vodou:
◇ Tlak prívodu vzduchu: 0,3 – 0,6 MPa (nastaviteľné)
◇ Prietok vodného postreku: ≥50 l/min (konštrukcia s dvojitou tryskou), na čistenie nádrže
Riadiaci systém:

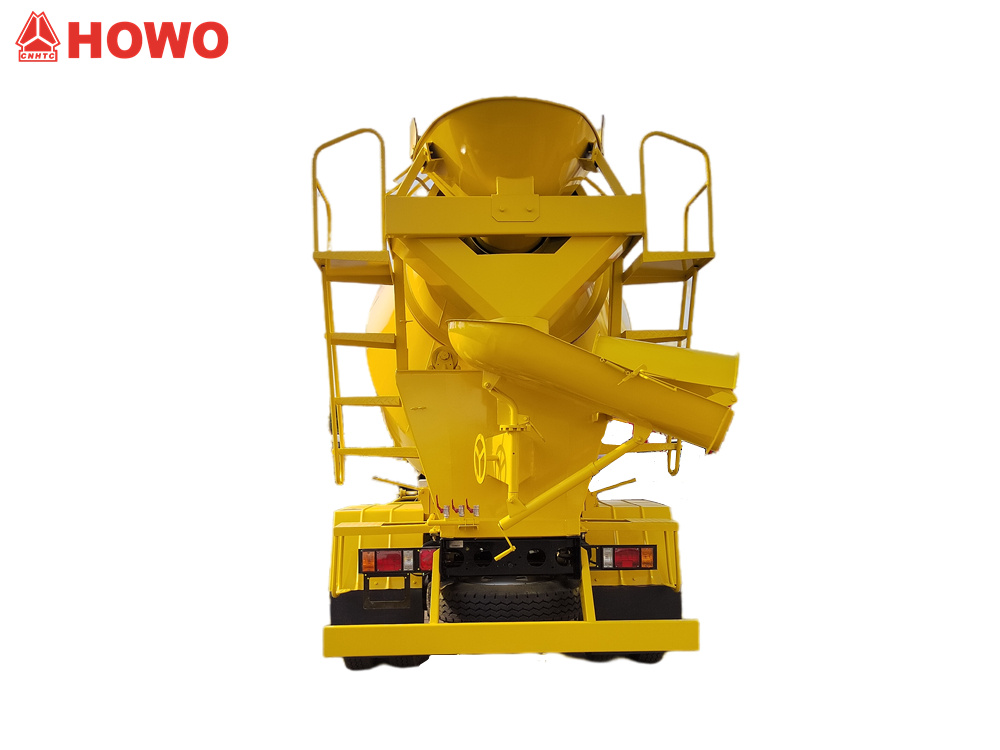

◇Dvojité ovládacie konzoly vzadu (1 sada vľavo a vpravo)
◇Mechanizmus ovládania závesu (podávanie/miešanie/vyprázdňovanie trojzávesný)
(1) Ovládajte smer otáčania miešacieho bubna tak, aby sa počas podávania a prepravy otáčal dopredu a počas vyprázdňovania sa otáčal v opačnom smere.
(2) Ovládajte rýchlosť miešacieho bubna
◇Núdzové brzdové zariadenie
» II. PrácaPrincíp:
Jadro systému spočíva v koordinovanom prenose výkonu a riadení kvapaliny. Motor Sinotruk s výkonom 180 koní po regulácii 10-stupňovou prevodovkou poháňa hydraulické čerpadlo cez vývodový hriadeľ (PTO). Táto mechanická energia sa premieňa na vysokotlakový olej, ktorý poháňa hydraulický motor. Reduktor otáčok potom znižuje otáčky a zvyšuje krútiaci moment, čím poháňa nádrž s plynulou reguláciou otáčok od 0 do 12 ot./min. na miešanie betónu.
Cisterna využíva dvojitú špirálovú konštrukciu lopatiek z mangánovej ocele Q355. Počas prepravy sa nádrž otáča nízkou rýchlosťou (2 – 4 ot./min.), aby sa zabezpečilo rovnomerné rozloženie betónu. Počas vyprázdňovania sa otáča vysokou rýchlosťou (8 – 12 ot./min.), koordinovane so zadnou ovládacou pákou, aby sa nastavil uhol vyprázdňovacieho žľabu pre efektívne vyprázdňovanie. Pneumatický systém prívodu vody natlakuje nádrž na vodu a rozprašuje vodu prietokom ≥50 l/min, aby sa zabránilo tuhnutiu. V kombinácii so 6 mm hrubou hlavou a dvojvrstvovými tesniacimi pásikmi je zvyškové množstvo regulované na ≤0,5 %.
