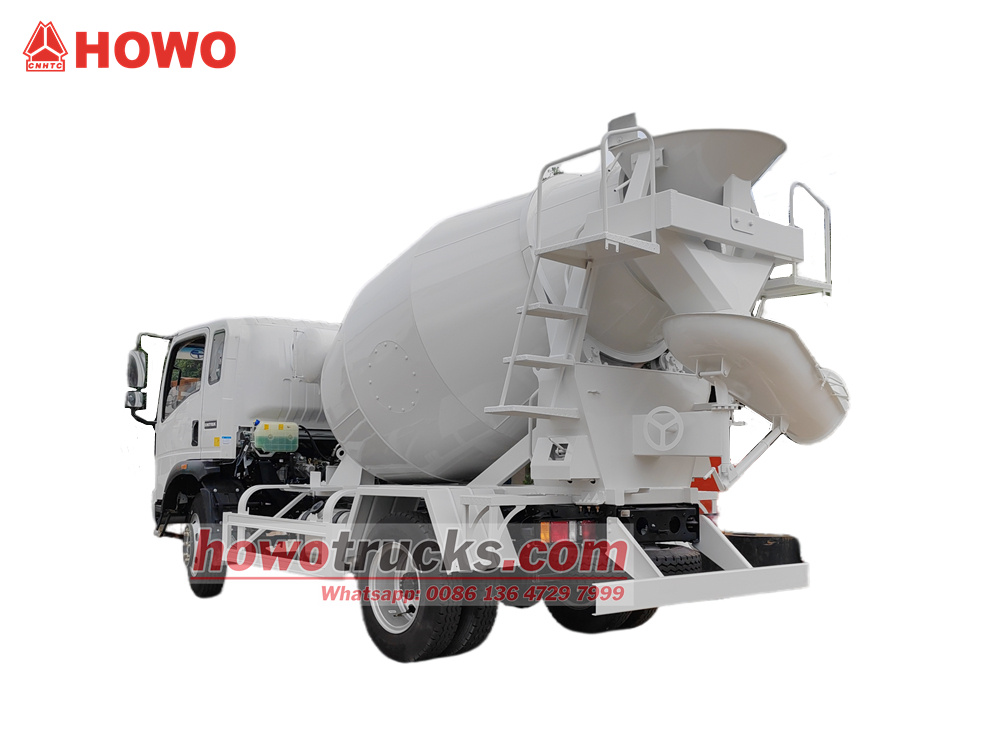

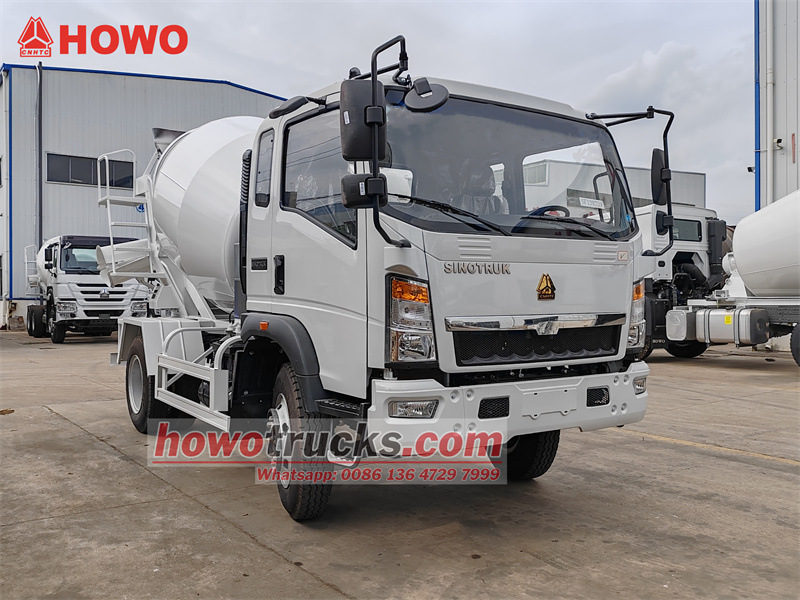

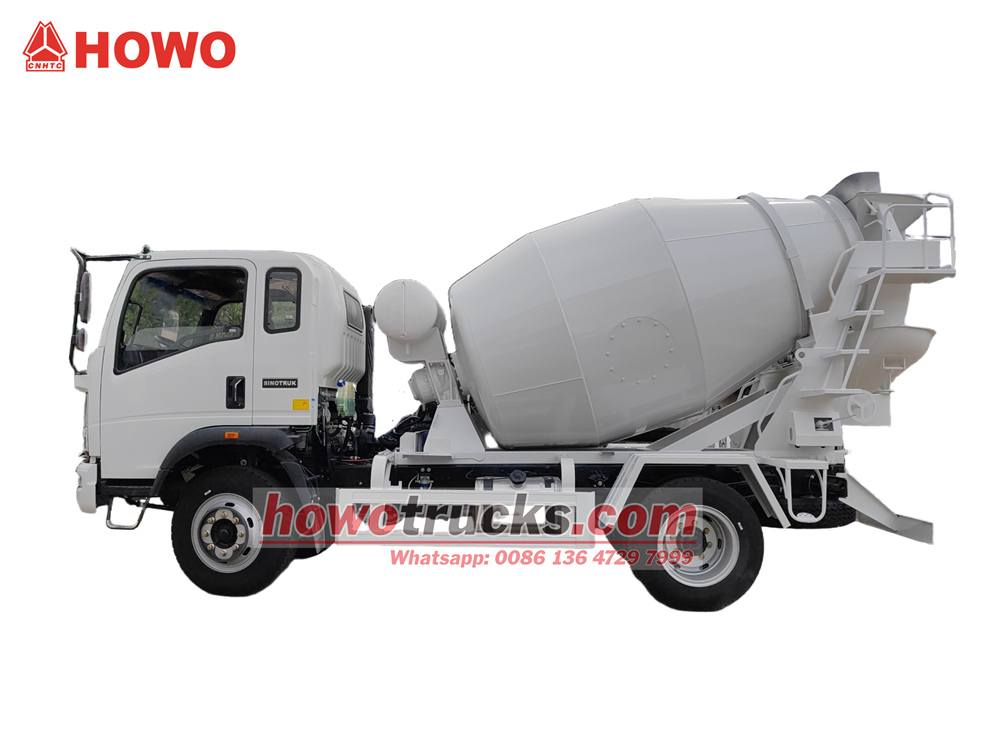

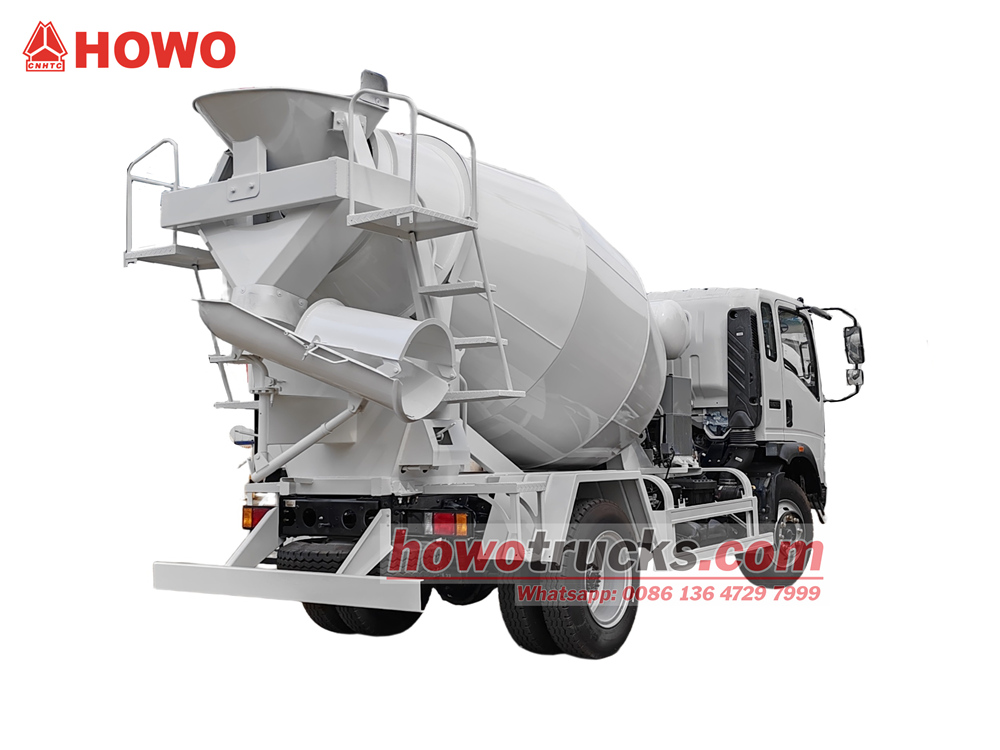

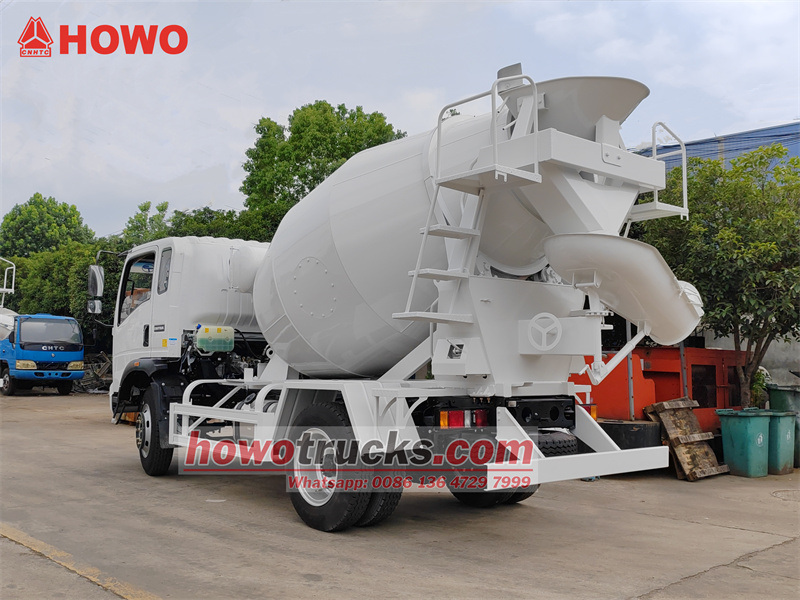

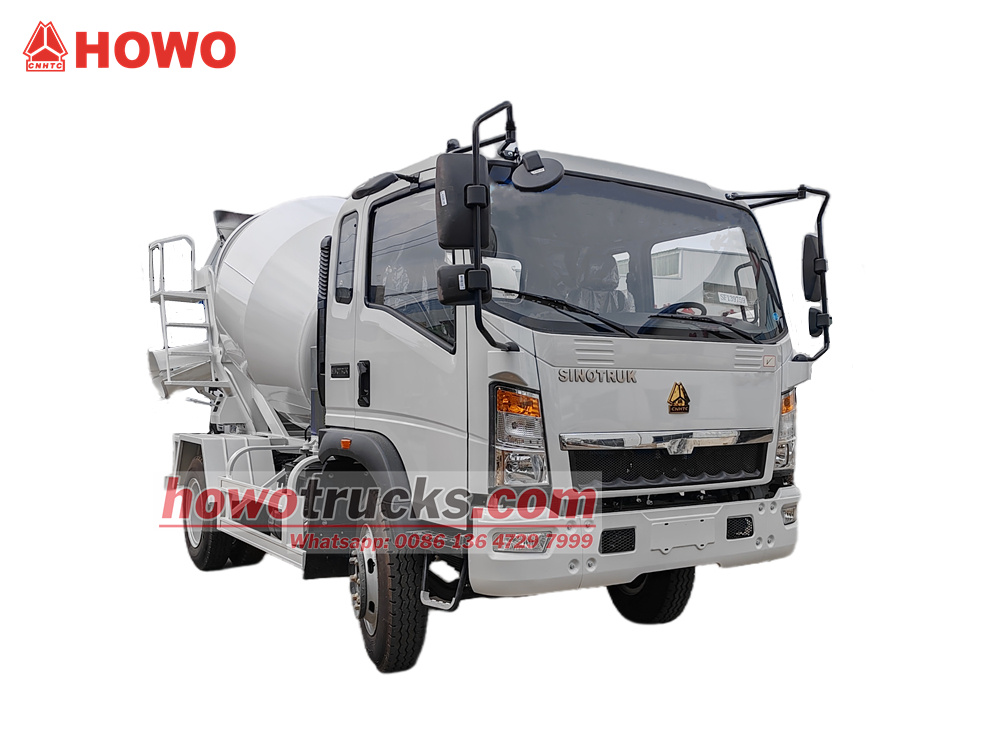

Domiešavač betónu HOWO s objemom 5 kubických metrov používa polodomiešavač HOWO 2080 s celkovou hmotnosťou 16 ton a rázvorom 3800 mm. Je vybavený motorom Sinotruk MC05.18-40 s výkonom 180 koní a 10-stupňovou prevodovkou HW90510C. Horná miešacia nádrž má objem 5 kubických metrov a je vyrobená z mangánovej ocele Q355. Telo nádrže má hrúbku 4 mm a hlava 6 mm. Je vybavená reduktorom Keyi, talianskym hydraulickým čerpadlom a motorom Interpap, chladičom čínskej výroby, zostavou vzduchovej riadiacej skrinky, nádržou na vodu s objemom 400 l, prívodom vody s tlakovým vzduchom, obojstrannými ovládacími pákami v zadnej časti, ovládaním závesu a nízkou úrovňou zvyškov.
Pracovná kapacita :
5cbmTyp kabíny :
Howo 2080 one and half row cabinPohonný systém :
4x2,LHDRázvor (mm) :
3800 mmŠpecifické pre motor :
180HP / SINOTRUK MC05.18-40Prevodovka :
HW90510C, 10-speed, manualPredná náprava (kg) :
6000Zadná náprava (kg) :
10000Ten/Tá/To5cbm bubnový miešač betónu Howo je určený pre malé a stredne veľké projekty. Využíva motor Sinotruk s výkonom 180 koní a 10-stupňovú prevodovku, čo vedie k výkonnému a úspornému pohonnému ústrojenstvu. Hlavný hydraulický systém pochádza od talianskej spoločnosti Interpap, čo zaisťuje plynulé a efektívne miešanie a vykladanie s minimálnymi zvyškami. Vedecky navrhnutý miešací bubon využíva pokročilú technológiu miešania pre rovnomernejšie miešanie betónu, čím účinne zabraňuje segregácii a zabezpečuje vysokú kvalitu betónu. Dva joysticky uľahčujú obsluhu a pozorovanie, vďaka čomu je ideálny pre mestskú výstavbu, údržbu ciest a ďalšie aplikácie.

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.
»Ⅰ.Definícia a úvod produktu:
Výrobca:CS TRUCKS GROUP LIMITED
Výhody výkonu
1.Efektívne prispôsobenie výkonu a prenosu: Motor Sinotruk s výkonom 180 koní v spojení s 10-stupňovou prevodovkou poskytuje vysokú kompatibilitu a efektívny prenos výkonu.
2. Návrh vedeckej nádrže: Mangánová oceľ Q355 s dvojitou logaritmickou špirálovou krivkou zaisťuje homogenitu betónu, minimalizuje zvyšky a znižuje plytvanie materiálom.
3. Pohodlná a bezpečná prevádzka: Prepojená prevádzka znižuje pracovné zaťaženie obsluhy; pneumatické zásobovanie vodou a veľkokapacitná nádrž na vodu zabezpečujú efektívne čistenie.
4. Zvládnuteľné náklady na údržbu: Modulárny hydraulický systém a chladič domácej výroby znižujú náročnosť a náklady na následné opravy.
» II. Parametre produktu pre HOWO 5cbm cmiešačka betónunákladné auto:
| HOWO svetloMiešačka betónu | ||
| Model vozidla | CS5160GZR | |
| Celkový rozmer | 7250x2350x3360mm | |
| Celková hmotnosť vozidla | 16000kg | |
| Pohotovostná hmotnosť | 6720 kg | |
| Parameter podvozku | ||
| Značka podvozku | SINOTRUK HOWO | |
| Rázvor kolies | 3800mm | |
| Typ jazdy | 4x2, Ľavostranné riadenie | |
| Kabína | HOWO 2080 jeden a pol riadok, s klimatizáciou | |
| Motor | Typ | Radový 4-valcový, 4-taktný, preplňovaný, s medzichladičom, vodou chladený, |
| Model | SINOTRUK MC05.18-40 | |
| Menovitý výkon (HP) | 180 koní / 132 kW | |
| Menovitá rýchlosť | 2400 ot./min. | |
| Max krútiaci moment | 700 Nm | |
| Maximálna krútiaca rýchlosť | 1300 – 1700 ot./min. | |
| Posun | 4,58 l | |
| Emisná norma | Euro 4 | |
| Typ paliva | Nafta | |
| Prevodovka (Prevodovka) | HW90510C 10-rýchlosť, manuálna | |
| Zaťaženie prednej nápravy | 6000 kg | |
| Zaťaženie zadnej nápravy | 10000 kg | |
| Pneumatika | 9.00R20 (6+1) | |
| Parameter miešacieho bubna | ||
| Materiál miešacieho bubna | Vysokokvalitná oceľ odolná voči opotrebovaniu | |
| Model: Mangánová oceľ Q355 | ||
| Hrúbka tela bubna: 4mm, Hrúbka koncového krytu: 6 mm | ||
| Miešacia kapacita | 5m³ | |
| Rýchlosť nabíjania | ≥3.2 m³/min | |
| Rozmer horného násypníka | ≥650 mm | |
| Rýchlosť vybíjania | ≥1,25 m³/min | |
| Zostatková sadzba | ≤0,5 % | |
| Dodávka vody | Systém zásobovania vodou z bariku | |
| Objem nádrže na vodu | 400 litrov | |
| Rýchlosť otáčania bubna miešačky | 0~12 ot./min. | |
| Model operačného systému | Zadný joystick s obojstranným ovládaním, operácia prepojenia | |
| Doplnok | Krabica na náradie, reduktor, hydraulické čerpadlo a motor, chladič, | |

»Ⅲ.Detaily produktu

Konfigurácia podvozku

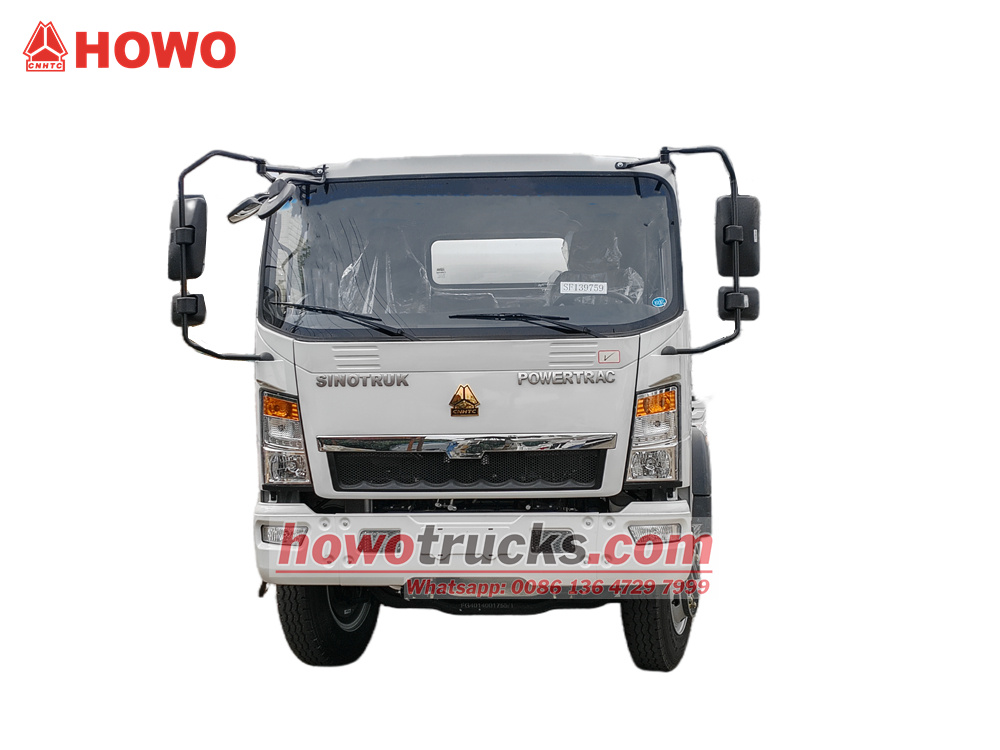

Kabína: HOWO 2080 polokabína, celková hmotnosť 16 ton, rázvor 3800 mm
Motor:
• SINOTRUK MC05.18-40 / 180 koní, objem 4,58 l, maximálny krútiaci moment 700 N·m (1300 – 1700 ot./min.), čo spĺňa emisné normy China IV.
• Radový štvorvalcový, preplňovaný turbodúchadlom a medzichladičom vyvažuje výkon a spotrebu paliva, vďaka čomu je vhodný na prepravu betónu na stredné a krátke vzdialenosti.
Prenos: Vlastná 10-stupňová prevodovka SINOTRUK sa vyznačuje veľkým prvým prevodovým pomerom pre silnú rozjazdovú schopnosť pri vysokom zaťažení. Početné prevody a úzke stupne prevodových pomerov zabezpečujú plynulé radenie a úsporu paliva.

Horná Miešanie Systém

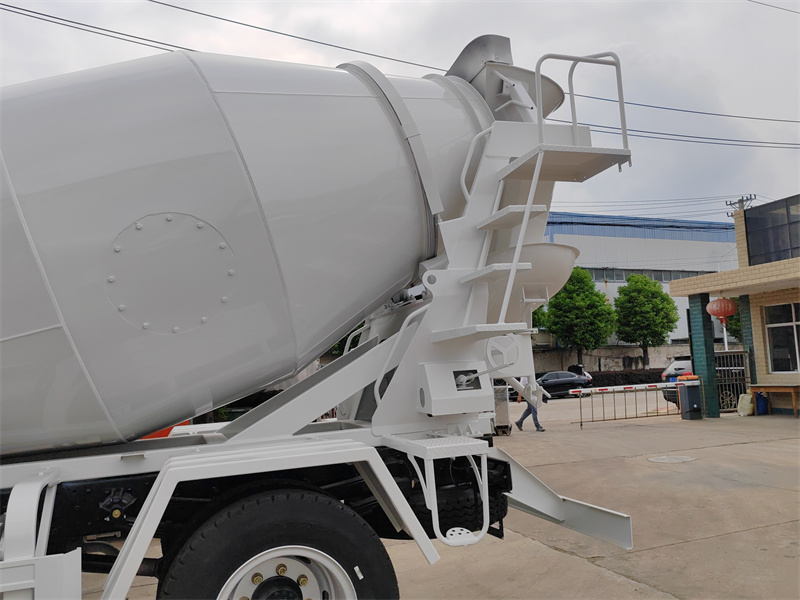

5-kubická nádrž z mangánovej ocele Q355:
• Hrúbka nádrže: 4 mm, hrúbka hlavy: 6 mm, vysoká pevnosť a odolnosť voči opotrebovaniu, vhodné pre vysokointenzívne miešanie.
• Návrh dvojitej logaritmickej špirálovej krivkyn optimalizuje dráhu toku betónu, znižuje segregáciu a znižuje zvyšky.

Základné komponenty
• Reduktor: Keyi
• Hydraulické čerpadlo a motor: Taliansko Značka Interpap. Vysoko účinná a spoľahlivá, so stabilným prenosom výkonu, zabezpečujúca nepretržitú rotáciu nádrže.

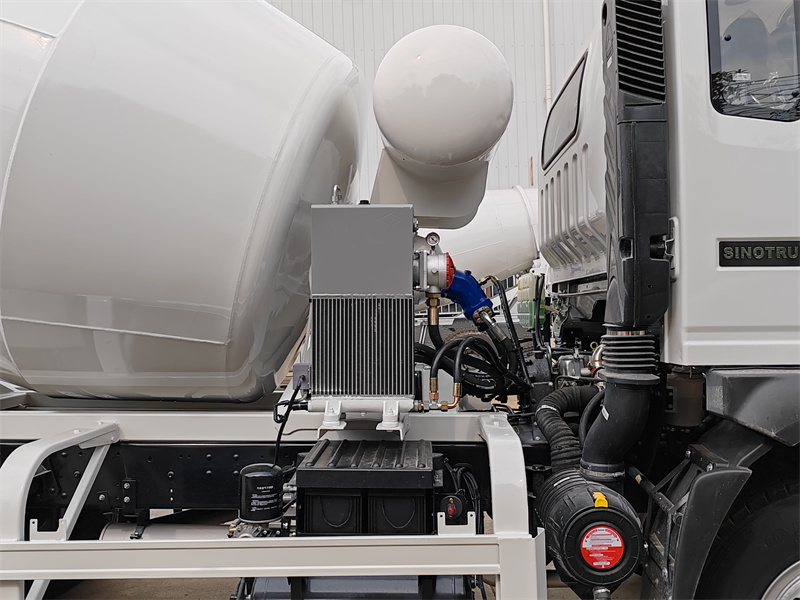

• Chladič: Optimalizuje odvod tepla, zabraňuje prehriatiu hydraulického systému a predlžuje životnosť zariadenia.
• Systém zásobovania vodou: 400l nádrž na vodu, pneumatické napájanie vodou.
• Riadiaca skrinka vzduchu: Vďaka integrácii s manuálnymi ventilmi, solenoidovými ventilmi a tlakovými spínačmi dosahuje automatizované riadenie a zvyšuje stabilitu systému.

Riadiaci systém

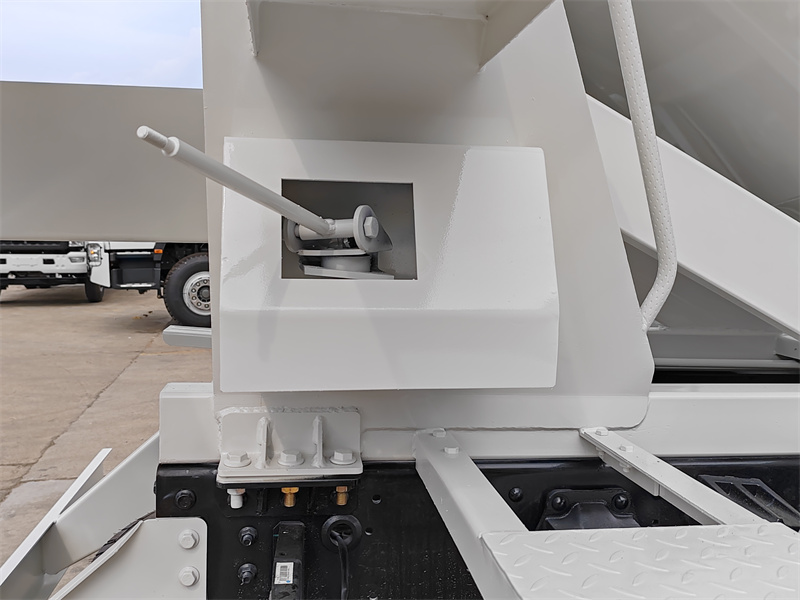

• Dva zadné joysticky: Podpora ovládania z ľavej a pravej strany a z kabíny, čo umožňuje obsluhe jednoducho ovládať otáčanie nádrže, vyprázdňovanie a ďalšie činnosti z rôznych polôh.
• Návrh prepojeného riadenia: Zjednodušuje prevádzkový proces, zvyšuje efektivitu a znižuje riziko nesprávnej prevádzky.
» II. PrácaPrincíp:
Ten/Tá/ToBubnový kamión Howo 5 cbmJe poháňaný motorom podvozku, ktorý poháňa hydraulické čerpadlo cez prevodovku. Tlakový hydraulický olej sa potom čerpá do hydraulického motora, ktorý poháňa reduktor, ktorý následne poháňa miešaciu nádrž k nepretržitému otáčaniu. Vnútorné dvojito logaritmické špirálové lopatky nádrže generujú počas otáčania dostredivú silu a tlak, čím tlačia betón pozdĺž špirálovej trajektórie, čím zabraňujú segregácii a dosahujú rovnomerné miešanie. Počas fázy nakladania sa nádrž rýchlo otáča, aby sa urýchlilo nakladanie. Počas prepravy udržiava nízku rýchlosť otáčania vpred, aby sa zabránilo tuhnutiu betónu. Počas vyprázdňovania sa nádrž nakláňa a otáča vysokou rýchlosťou dozadu a pomocou špirálových lopatiek tlačia betón do výtlačného otvoru. Na čistenie vnútra nádrže sa potom používa pneumatický systém prívodu vody. Celý proces je riadený koordinovaným hydraulickým systémom a mechanickou konštrukciou, čo zabezpečuje nepretržité a rovnomerné miešanie betónu od miešania až po vyprázdňovanie.
