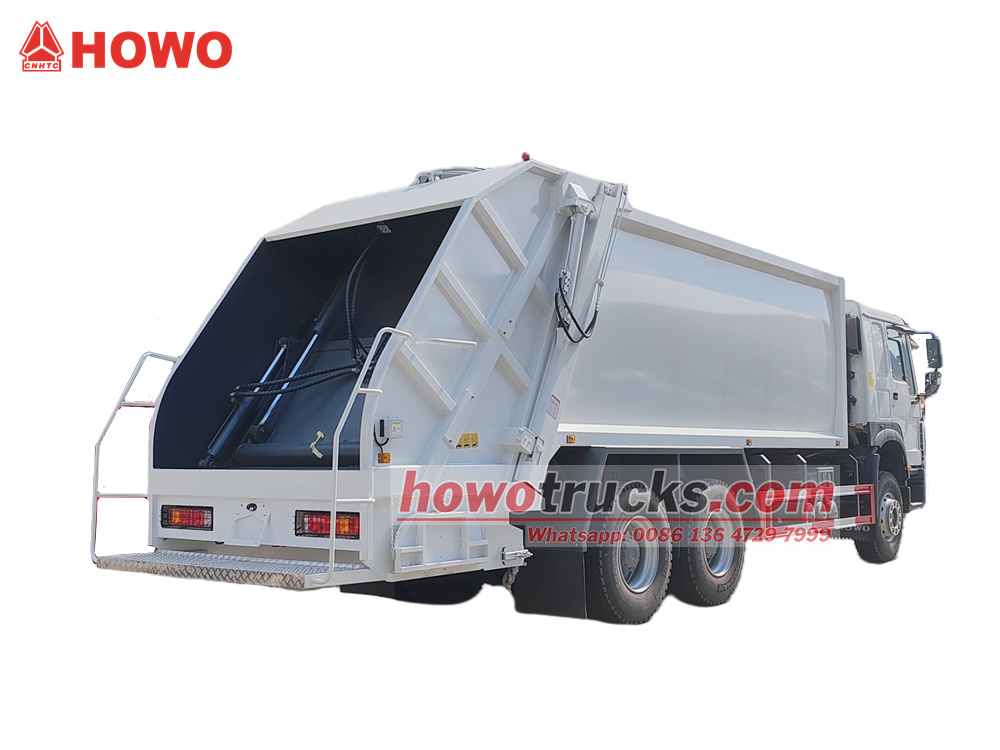

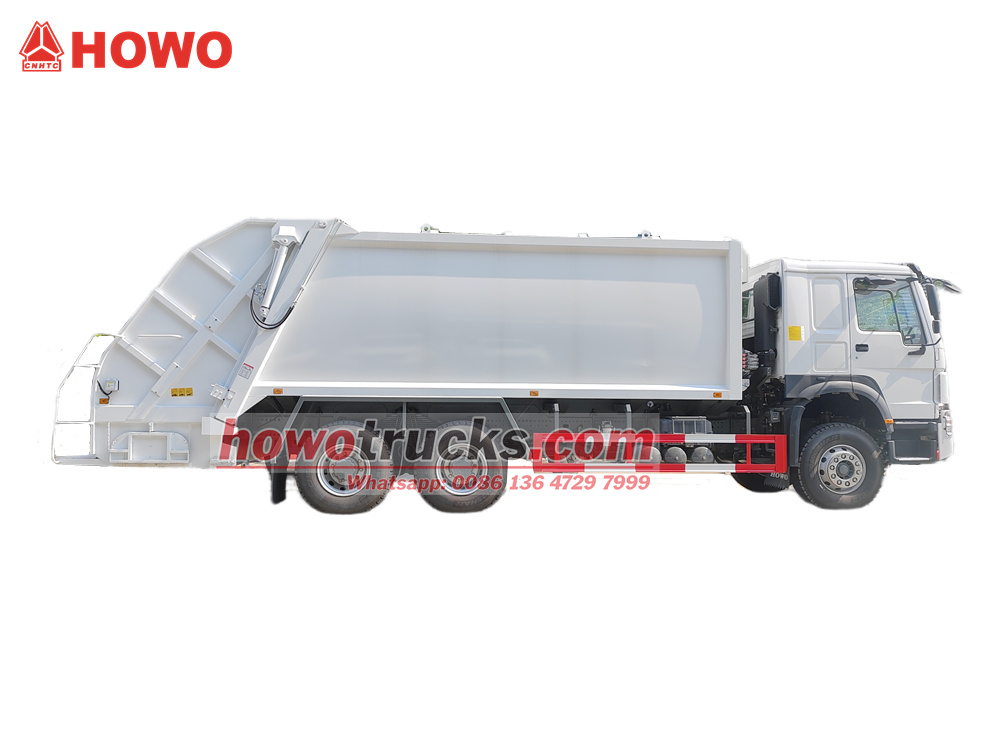

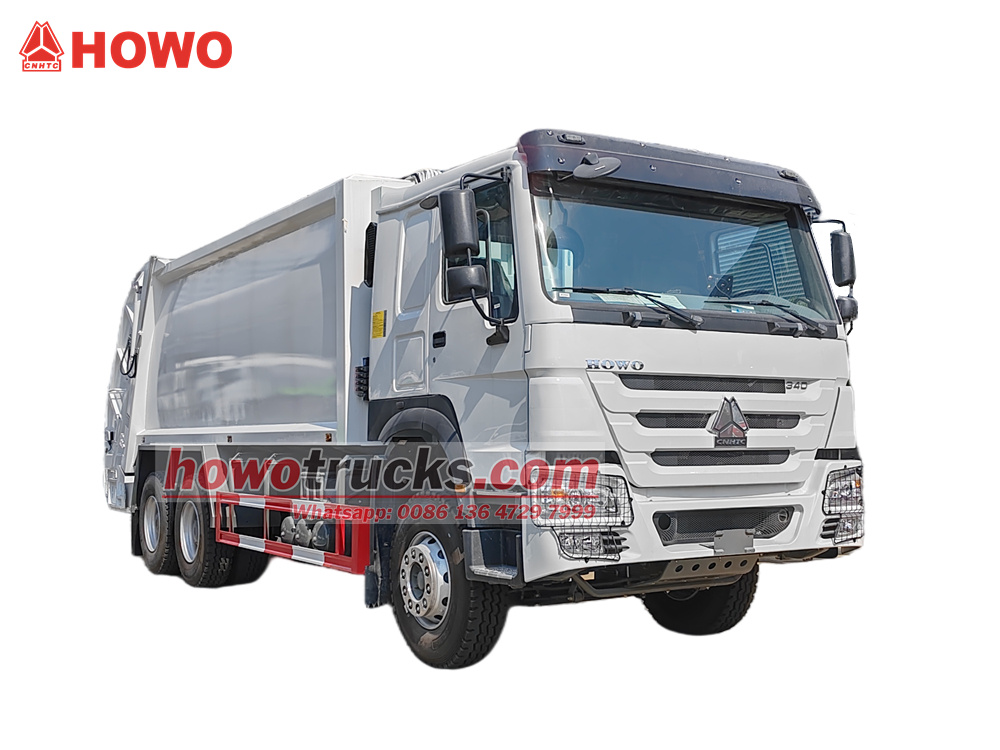

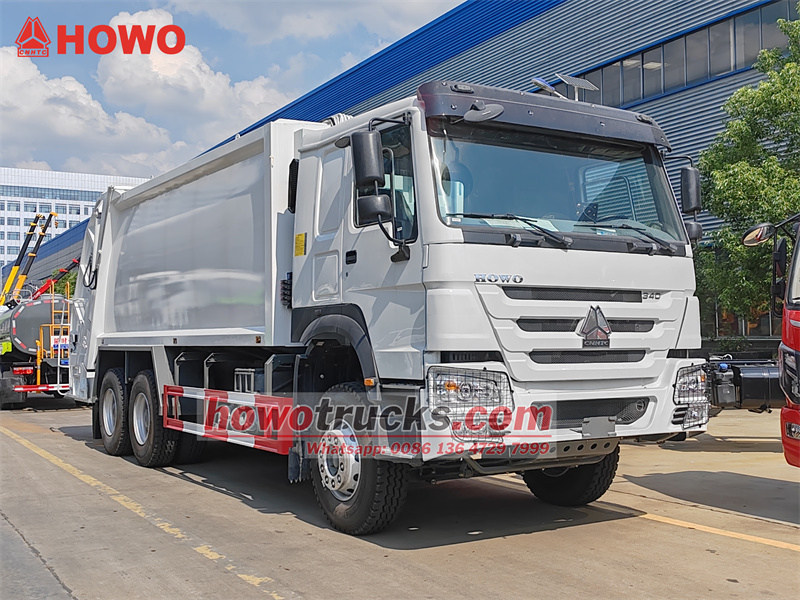

Zadný nakladač na odpadky HOWO 6x4 s objemom 22 cbm je upravený na základe podvozku Sinotruk HW76 6x4 s rázvorom 4600 + 1350 mm, motorom Weichai WP10.340E22 a 10-stupňovou prevodovkou Sinotruk HW19710. Horná časť karosérie je z uhlíkovej ocele s objemom 22 cbm a oblúkovým tvarom s antikoróznou a hrdzavejúcou úpravou. V zadnej časti nie je žiadny sklápací mechanizmus, ale je tu malá plošina, na ktorej môžu ľudia stáť a vykladať odpadky. Na oboch stranách plniaceho hrdla sú zábradlia a na boku sú sklopné pedále. Nakladanie a vykladanie odpadkov na tomto vozidle je riadené elektronickým riadiacim systémom CAN-BUS, ktorý je špecificky ovládaný elektronickou ovládacou skrinkou v kabíne, manuálnou hydraulickou ovládacou pákou na strane vodiča a elektronickou ovládacou skrinkou zadných dverí.
Pracovná kapacita :
22CBMTyp kabíny :
HW76 cabin, 2 seats and a sleeperPohonný systém :
6x4Rázvor (mm) :
4600+1350 mmŠpecifické pre motor :
WEICHAI / WP10.340E22Prevodovka :
SINOTRUK/HW19710, 10F & 2R,manualPredná náprava (kg) :
7000Zadná náprava (kg) :
18000(2 axles)Ten/Tá/To22cbm Howo Trucks Odpadový lis je vysoko efektívne vozidlo na likvidáciu odpadu navrhnuté špeciálne pre mestskú sanitáciu. Je vybavené výkonným motorom Weichai s výkonom 340 koní a 10-stupňovou prevodovkou Sinotruk a môže sa pochváliť dostatočným výkonom. Jeho nadstavba má zakrivenú nádrž z uhlíkovej ocele s objemom 22 kubických metrov, špeciálne upravenú proti korózii a hrdzi, čo zaisťuje jej odolnosť a robustnosť a spĺňa potreby zberu a prepravy veľkého množstva odpadu. Vozidlo integruje pokročilé systémy kompresie a nakladania a vykladania, ktoré umožňujú rýchle nakladanie a kompresiu odpadu, čím výrazne zvyšujú prepravnú kapacitu na jednu cestu. Okrem toho je vybavené inteligentným elektronickým riadiacim systémom CAN-BUS, manuálnym hydraulickým ovládacím systémom, podporou viacpolohovej prevádzky a bezpečnostnými prvkami, ako je núdzové brzdenie a elektrické blokovanie, ktoré zaisťujú bezpečnú a efektívnu prevádzku. Je cenným doplnkom moderného zberu a prepravy mestského odpadu.

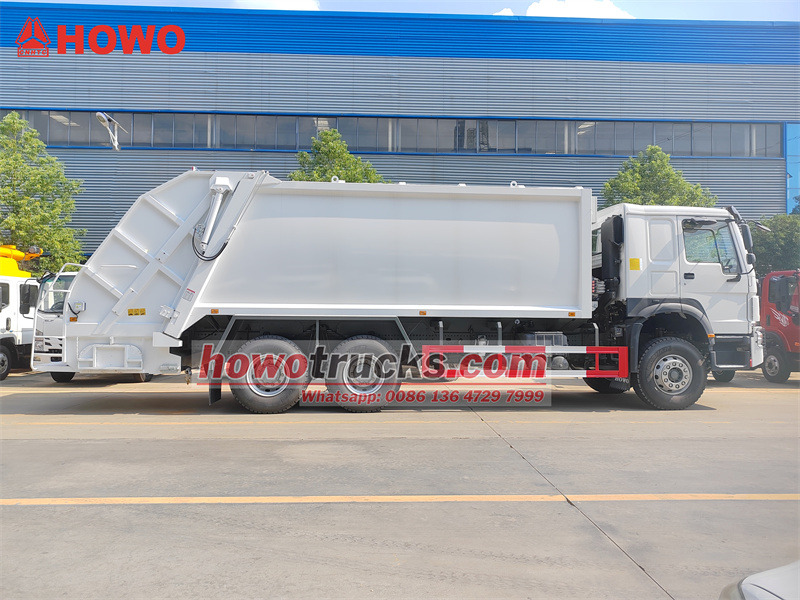

*SINOTRUK HOWO Zadný nakladač Smetiarske auto 22CBM
HOWO 22cbm Zhutňovač so zadným zdvíhaním*
-----------------------------------------------------------------------------
Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.
Ⅰ. Definícia a úvod do produktu:
Výrobca:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Výkonný pohon: Vďaka motoru Weichai WP10.340E22 s výkonom 340 koní a 10-stupňovej prevodovke Sinotruk HW19710 poskytuje dostatočný výkon a spoľahlivé nosné schopnosti, čo mu umožňuje zvládať zložité cestné podmienky.
2. Veľkokapacitná kabína: Vďaka zakrivenej kompresnej skrini z uhlíkovej ocele s objemom 22 kubických metrov, profesionálne ošetrenej proti korózii a hrdzi, je odolná a má dlhú životnosť.
3. Inteligentný riadiaci systém: Je vybavený pokročilým elektronickým riadiacim systémom CAN-BUS a integruje tri ovládacie body: elektronickú ovládaciu skrinku v kabíne, bočnú manuálnu páku a elektronickú ovládaciu skrinku zadných dverí, čo zabezpečuje presné ovládanie a nepretržitú prevádzku.
4. Bezpečnosť a humanizovaný dizajn: Zadná časť je vybavená protišmykovou sklopnou obsluhujúcou plošinou a zábradliami, ako aj sklopnými bočnými schodíkmi pre zaistenie bezpečnosti obsluhy.
Ⅱ.Parameter produktu pre zadný nakladač HOWO 22CBMnákladné auto:
| Zhutňovač HOWO 6x4 22cbm so zadným nakladačom | |
| Podvozok | |
| Veľkosť | 10 650 x 2 500 x 3 400 (mm) |
| Celková hmotnosť/Pohotovostná hmotnosť | 25 000/10 100 kg |
| Rázvor kolies | 4 600 + 1 350 mm |
| Predná/zadná náprava | 7T/18T (2 nápravy) |
| Pneumatika | Pneumatiky 12.00R20, 10+1 |
| Motor | |
| Typ | Nafta, Radový 6-valcový, vodou chladený, štvortaktný, s výfukovou brzdou, priame vstrekovanie, preplňovaný medzichladič |
| Značka/Model | WEICHAI / WP10.340E22 |
| Konská sila(HP) | 340 koní/ 250 kW |
| Maximálny krútiaci moment | 1250 Nm |
| Menovitá rýchlosť | 2200 ot./min. |
| Maximálna krútiaca rýchlosť | 1200 – 1600 ot./min. |
| Palivová nádrž (l) | 400 litrov |
| Posun | 9,726 l |
| Emisná norma | Euro 2 |
| Prenos | |
| Model | SINOTRUK/HW19710 |
| Ozubené kolesá | 10P+2R |
| Prevádzka | Manuálne |

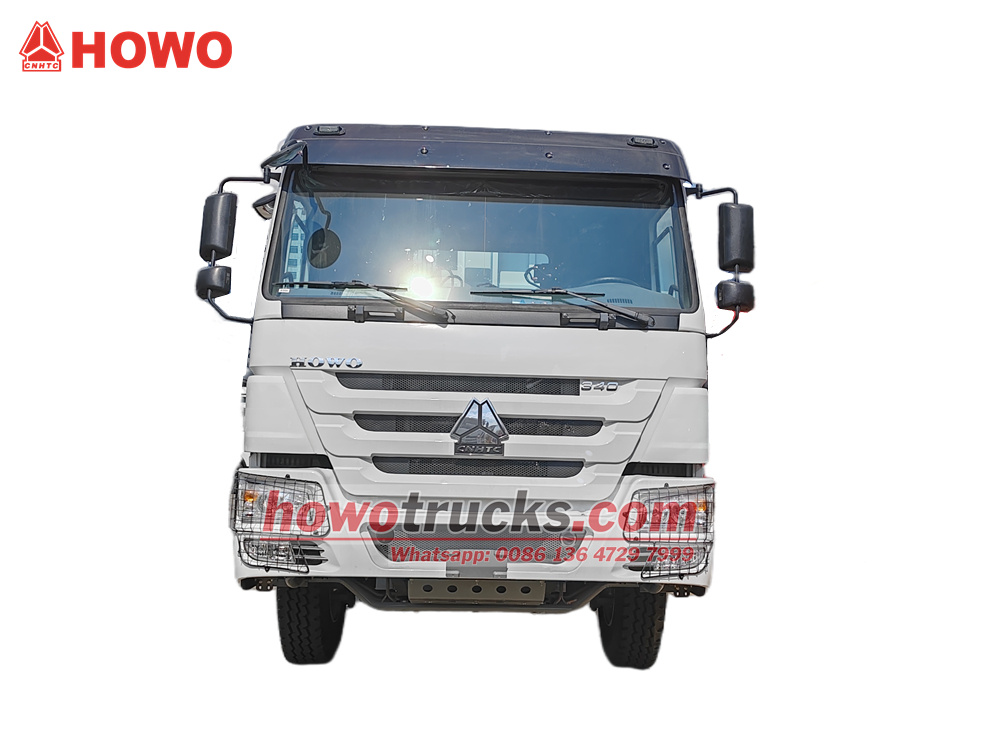

| Kabína | |
| Jazda | SINOTRUK HOWO HW76 6X4, ľavostranné riadenie |
| Typ | Oceľová konštrukcia, jednoradová, plochá |
| Číslo cestujúceho | 3 |
| Kontajner na odpadky | |
| Kapacita | 22 kubických m³ |
| Materiál | Oceľ odolná voči poveternostným vplyvom |
| Dizajn | Utesnené proti úniku |
| Pomer zhutnenia | 3:1 – 6:1 |
| Objem násypky | 2 m3 |

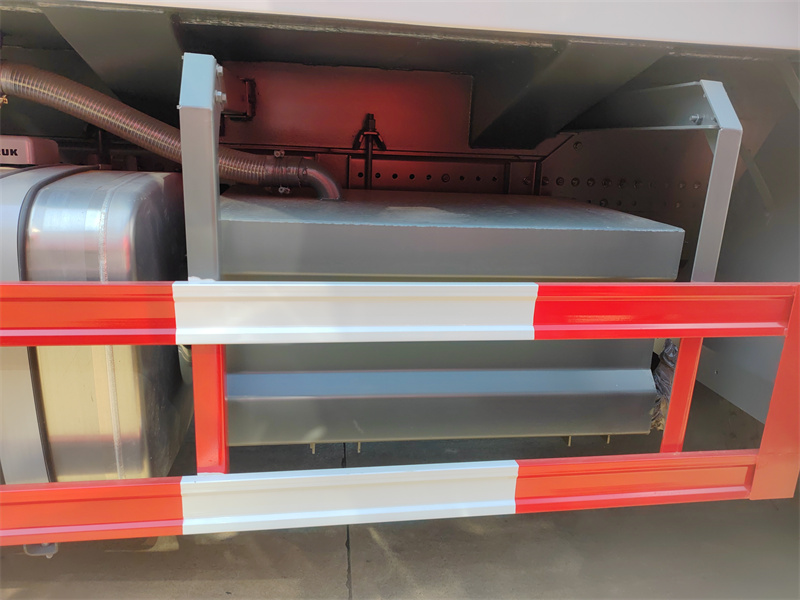

| Nádrž na odpadové vody | 200 l + 200 l |
| Výklopný mechanizmus | Bez priameho vyhadzovania odpadu |
| Čas načítania | 8~10 s |
| Čas cyklu načítania | ≤40 s |
| Čas vykládky | ≤45 s |
| Typ vybíjania | Zadné nakladanie a vykladanie |
| Vybíjací systém | Horizontálne vyhadzovanie |
| Riadiaci systém | Automatický systém CAN od spoločnosti SiemensOvládanie vpredu v kabíne, ovládanie zadnými tlačidlami a manuálne ovládanie |
Ⅲ.ProduktPodrobný úvod

Konfigurácia podvozku
• Model podvozku: Podvozok Sinotruk HOWO HW76 6x4
• Rázvor: 4600+1350 mm
• Motor: Dieselový motor Weichai WP10.340E22
Zdvihový objem: 9,726 l
Výkon: 340 koní (250 kW), Maximálny krútiaci moment: 1250 Nm
o Vlastnosti: Silný výkon, dostatočná rezerva krútiaceho momentu, vysoká spoľahlivosť a vynikajúca spotreba paliva
• Prenos: Manuálna prevodovka Sinotruk HW19710
o Prevodové stupne: 10 prevodových stupňov dopredu, 2 prevodové stupne dozadu
o Vlastnosti: Vysoký prvý prevodový pomer, silná štartovacia schopnosť pri vysokom zaťažení a dobre definované prevodové rozsahy pre prispôsobenie sa rôznym podmienkam vozovky.

Konfigurácia hornej časti tela
• Dizajn krabice: 22 kubických metrov vysokopevnostnej uhlíkovej ocele (zakrivený dizajn) s profesionálnou antikoróznou a antikoróznou úpravou nanesenou na interiér a kľúčové oblasti.

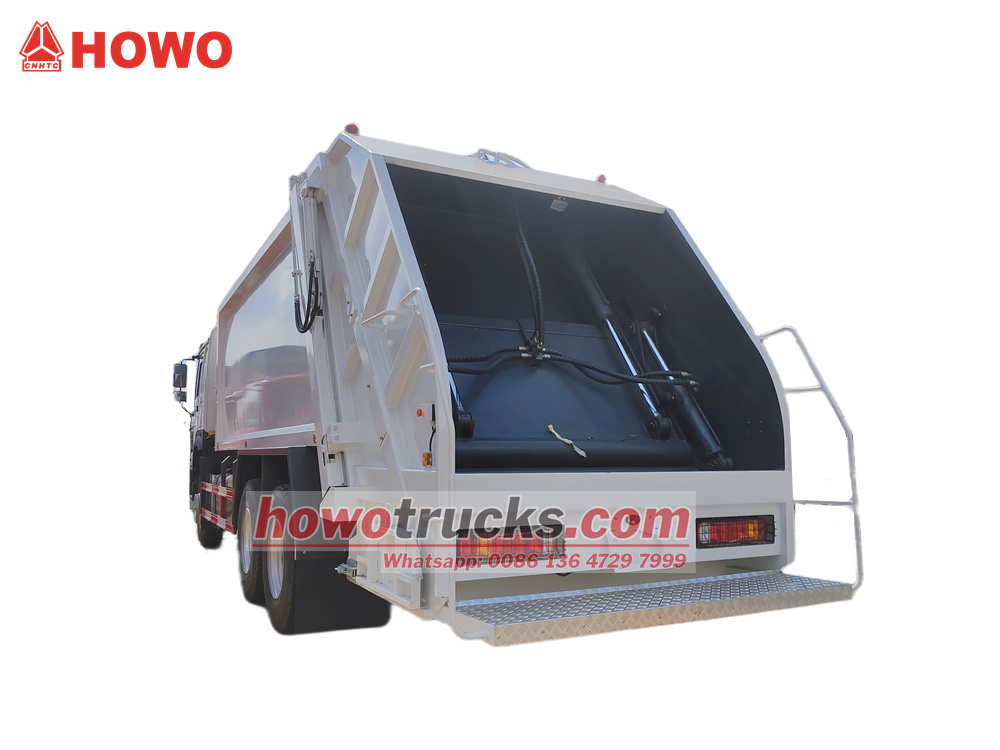

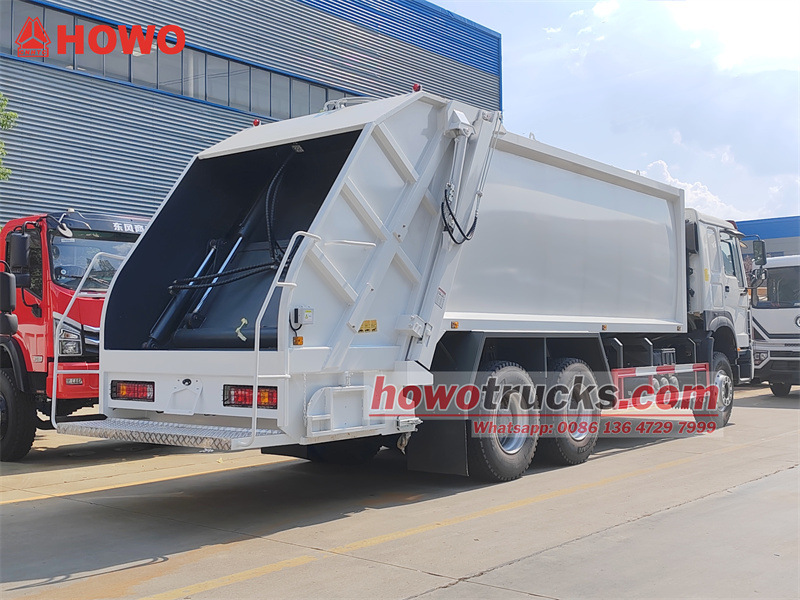

• Dizajn chvosta:

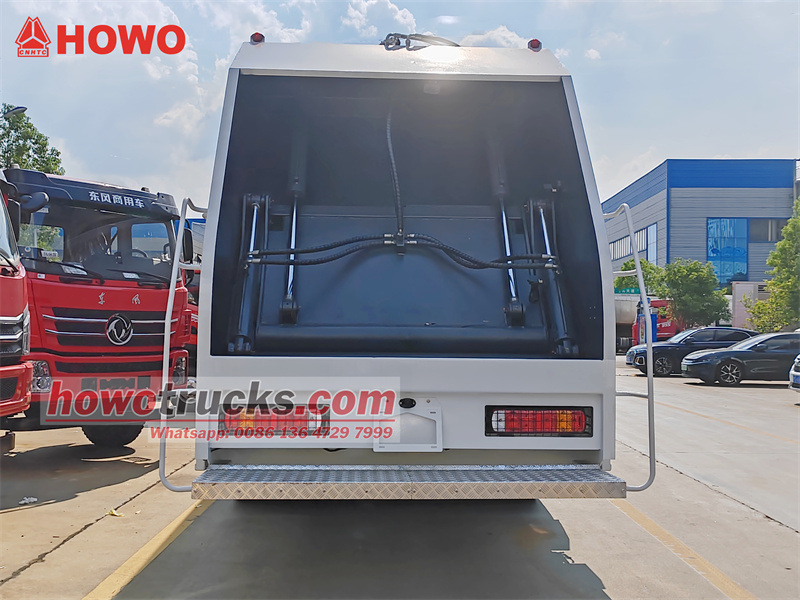

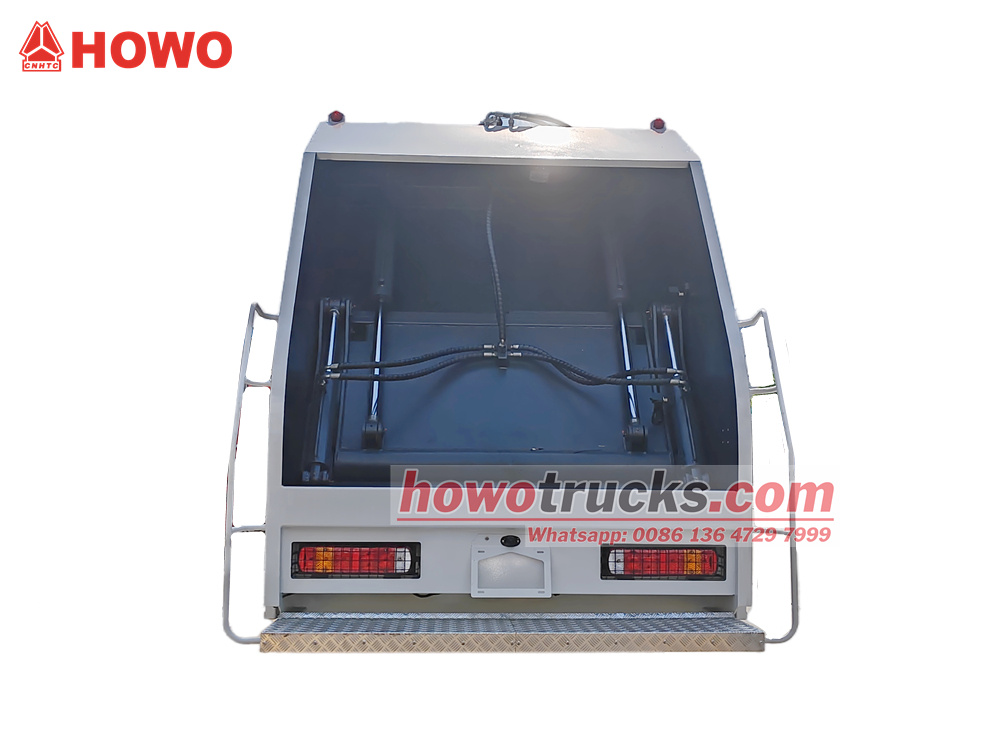

o Žiadny naklápací mechanizmus: Tradičný naklápací mechanizmus vedra namontovaný vzadu je eliminovaný a v zadnej časti je navrhnutá malá plošina s protišmykovými nášľapmi, ktorá uľahčuje manuálne vyprázdňovanie objemného odpadu alebo malých odpadkových košov.

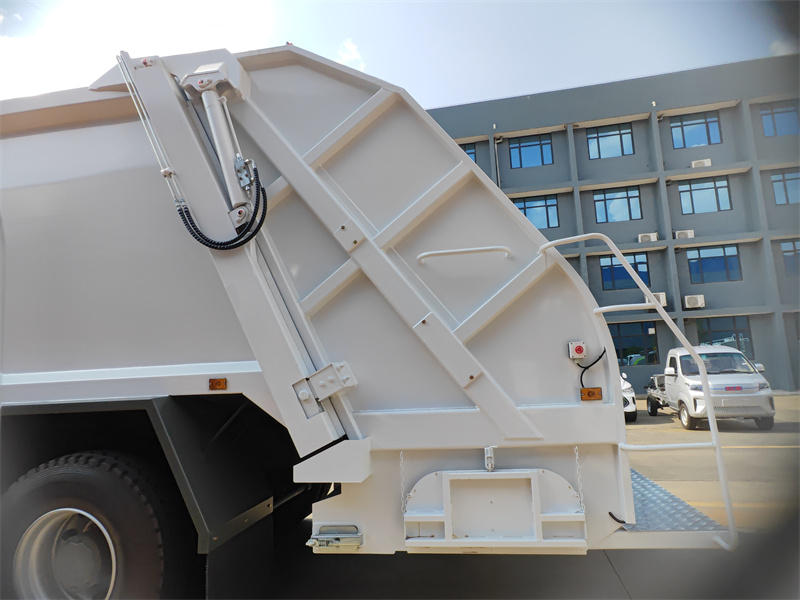

o Zábradlia: Na oboch stranách nakladača sú nainštalované pevné zábradlia, ktoré uľahčujú bezpečný vstup a výstup.
• Bezpečnostný dizajn:
o Pre pohodlnú obsluhu a kontrolu sú na vonkajšej strane nakladača nainštalované skladacie schodíky.

Riadiaci systém: Elektronické ovládanie CAN-BUS + manuálny hydraulický duálny režim
Celý proces nakladania, zhutňovania a vykladania odpadu je riadený pokročilým inteligentným elektronickým riadiacim systémom CAN-BUS a manuálnym hydraulickým duálnym režimom, ktorý poskytuje tri ovládacie body pre pohodlie aj bezpečnosť.

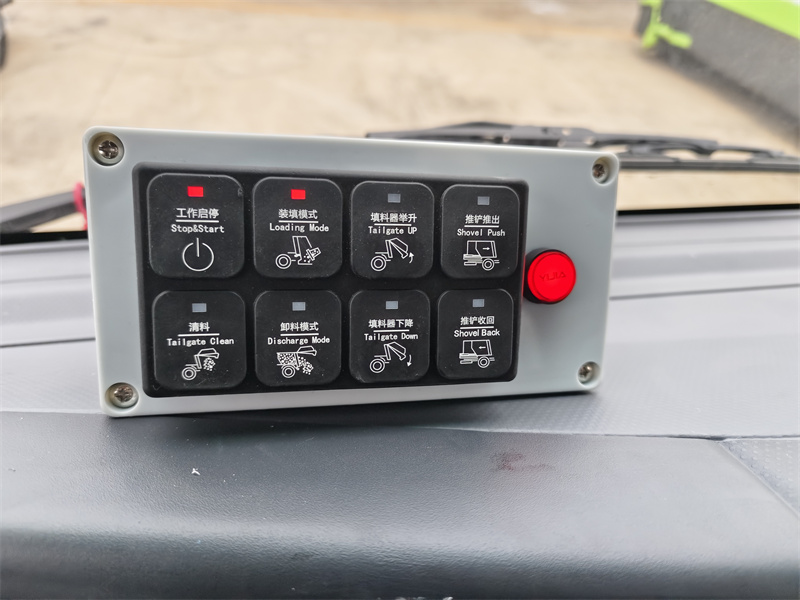

1. Elektronická ovládacia skrinka v kabíne
• Integrované tlačidlá na spustenie/zastavenie prevádzky, režim nakladania, režim vykladania, zdvíhanie/spúšťanie nakladača, tlačenie/zasúvanie buldozéra a vyprázdňovanie materiálu, zjednodušujúce pracovný postup s ovládaním jedným dotykom.

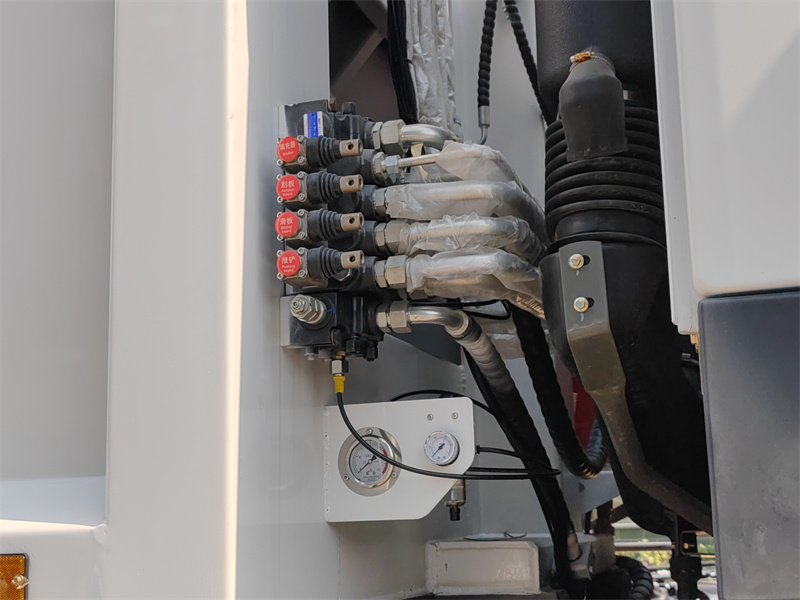

2. Manuálny hydraulický joystick na strane vodiča
Zachováva si tradičné manuálne hydraulické ovládanie, ktoré podporuje zdvíhanie/spúšťanie nakladača, spúšťanie/zdvíhanie škrabáka, posúvanie dosky hore/dole, tlačenie/zasúvanie buldozéra a ďalšie činnosti. Tieto ovládacie prvky je možné ovládať manuálne zo zeme.

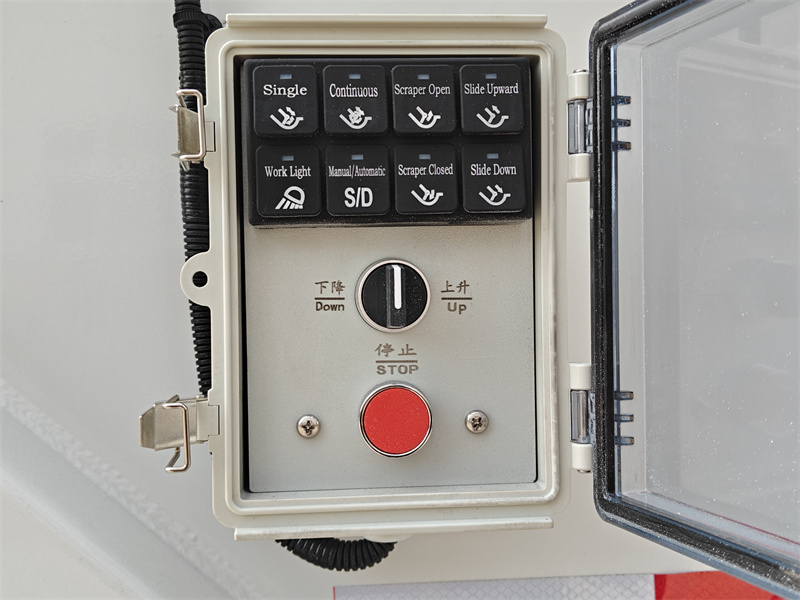

3. Elektronická riadiaca skrinka zadných dverí
• Nachádza sa na ľavej strane zadných dverí a integruje tlačidlá pre jednoduchý/nepretržitý cyklus, prepojenie škrabáka/posuvnej dosky, prepínanie medzi automatickým a manuálnym režimom, pracovné svetlá a núdzovú brzdu.
• Gombík zdvíhania nakladača: Presne ovláda uhol otvárania a zatvárania nakladača.
• Obsluha priamo ovláda všetky nakladacie a kompresné operácie zo zadnej plošiny, čo umožňuje jednoduché pozorovanie a včasné úpravy.

4. Bezpečnostná ochrana
• Elektrické blokovanie: Vozidlo nie je možné riadiť, ak nakladač nie je úplne zatvorený, čím sa zabráni rozsypaniu.
• Núdzová brzda: Ovládacia skrinka zadných dverí je vybavená červeným tlačidlom núdzového zastavenia, ktoré v prípade núdze okamžite zastaví všetky operácie.
• Ochrana proti hydraulickému preťaženiu: Systém je vybavený zabudovaným tlakovým senzorom, ktorý v prípade pretlaku automaticky uvoľní tlak, čím zabráni poškodeniu komponentov.
Produkty -- 100% prispôsobené Úroveň jedna!
Doprava – 100% bezpečnosť, pohodlie, efektívnosť!
Služby -- 7 dní + 24 hodín bezpečnostnej služby!
My, CS TRUCKS, dodávame aj náhradné diely (originálne, OEM a náhradné) pre všetky typy nákladných vozidiel a prívesov.
so zľavou a peknou kvalitou, aby sme zabezpečili, že nákladné vozidlá a prívesy našich zákazníkov budú v dobrom prevádzkovom stave.
Ⅳ.Princíp fungovania:
HOWO 6×4 22 kubických metrovZhutňovacie vozidlo na odpad dosahuje efektívne nakladacie a vykladacie operácie vďaka koordinovanému využitiu hydraulického pohonu a elektronickej riadiacej technológie. Počas nakladania poháňa hydraulické čerpadlo výkon motora prostredníctvom vývodového hriadeľa. Vysokotlakový olej je rozvádzaný cez viaccestný ventil do valcov škrabáka a posuvného valca. Škrabák sa vysúva a spúšťa spolu so posuvným valcom, potom sa otáča, aby zoškrabal a zhutnil odpad. Posuvný valc stúpa a tlačí odpad do kontajnera. Lopata sa zasúva pod tlakom späť, čím sa dosahuje plynulé nakladanie. Počas vykladania zdvíhací valec nakladača zdvíha zadnú časť a valec lopaty tlačí odpad vodorovne a po vyložení sa vracia do pôvodnej polohy.
Elektronický riadiaci systém podporuje dvojpolohové ovládanie kabíny aj zadných dverí. Manuálne hydraulické ovládanie sa nachádza na strane vodiča. V kombinácii s hydraulickou ochranou proti preťaženiu a tesniacou konštrukciou to zaisťuje bezpečnú a efektívnu prevádzku, čím sa objem prepravy na jednu cestu zvyšuje o viac ako 30 % v porovnaní s tradičnými vozidlami.
