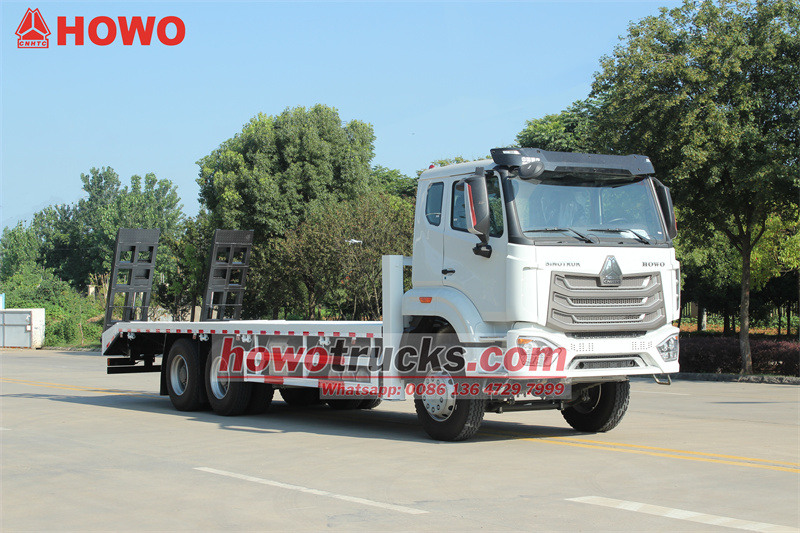

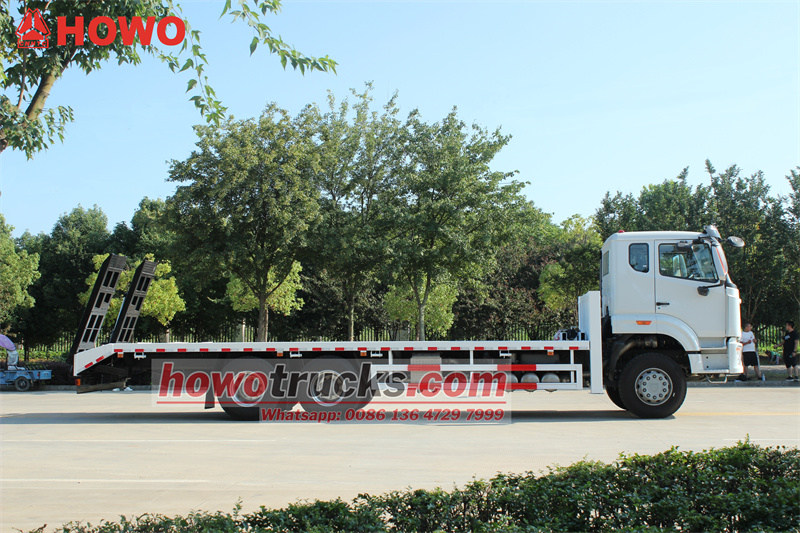

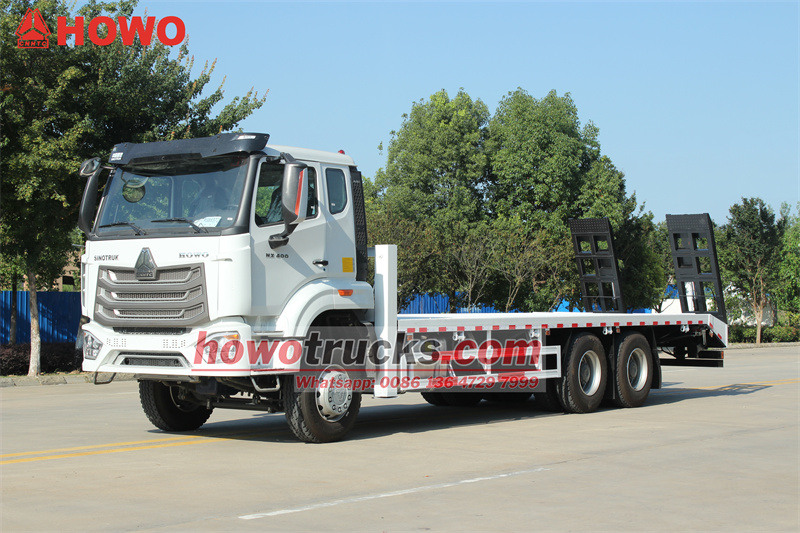

Ten/Tá/To Samonakladací nákladný automobil HOWO NX s nosnosťou 20 ton je špecializované vozidlo určené na prepravu ťažkých zariadení. Vybavené špecializovanou nadstavbou a hydraulickým ovládacím systémom umožňuje rýchle nakladanie a vykladanie a efektívnu prepravu. Poháňané motorom Weichai s výkonom 400 koní a 10-stupňovou prevodovkou Sinotruk sa môže pochváliť silným a spoľahlivým výkonom. Jeho nadstavba pozostáva z robustného 7,5 metra dlhého a 8 mm hrubého ryhovaného oceľového plechu, ktorý poskytuje výnimočnú nosnosť. Medzi kľúčové vlastnosti patrí 45 metrov dlhý navijak s nosnosťou 20 ton, predné hydraulické výstuhy a 2,2 metra dlhá mechanická pružinová rampa v zadnej časti. Zadné hydraulické výstuhy sú centrálne ovládané zo zadnej časti vozidla, čo zaisťuje vysokú prevádzkovú efektivitu.

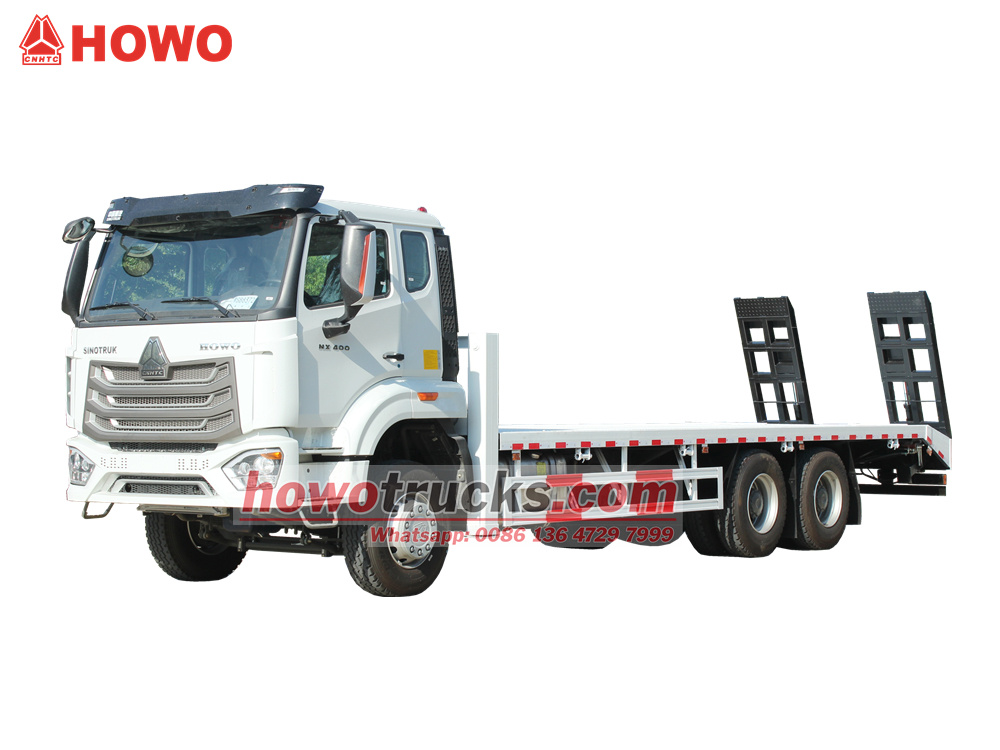

*Samonakladací nákladný automobil HOWO NX s nosnosťou 20 ton

Nákladné auto s plošinovým prívesom HOWO 6x4*

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.

»Ⅰ.Definícia a úvod produktu:

Výrobca:CS TRUCKS GROUP LIMITED

Technické prednosti

1. Efektívne samonakladanie a vykladanie: Hydraulické výložníky, navijak a zadná mechanická rampa výrazne zlepšujú efektivitu nakladania a vykladania.

2. Odolná konštrukcia: Kombinácia „ťažkého panciera“ z 8 mm kockovaného plechu a 120 GB štvorcovej ocele zaisťuje dlhodobú odolnosť v náročných stavebných podmienkach.

3. Jednoduchá obsluha: Mechanická rampa sa vyznačuje odolnou vystuženou konštrukciou s tromi rebrami a dvojitými pružinami a zadnými výstuhami pre rýchle zasunutie a rozloženie.

4. Bezpečnostné prvky:

• Hydraulický systém je vybavený dvojokruhovým poistným ventilom pre automatické odľahčenie pri preťažení.

• Protišmyková úprava na rampe.

• Výložníky sú vybavené vodováhou a automatickým vyrovnávaním.

» II. Parametre produktu pre samonakladač HOWO 20T:

»Ⅲ.Detaily produktu

Konfigurácia podvozku

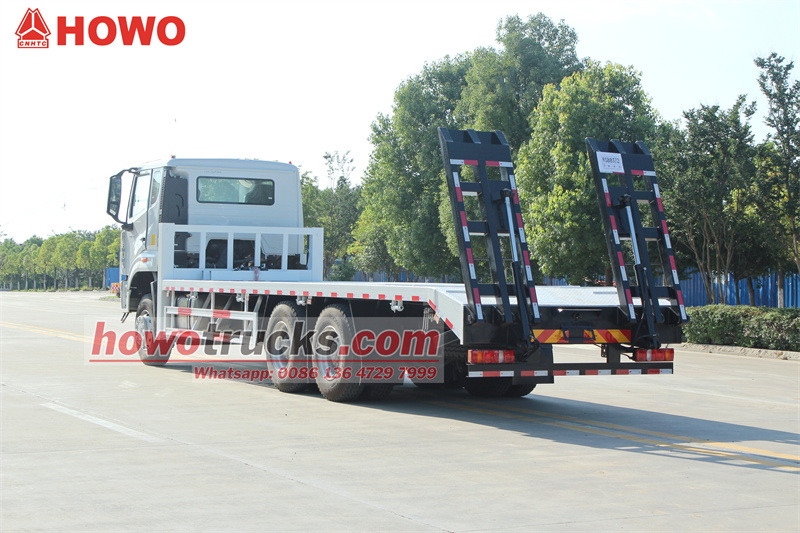

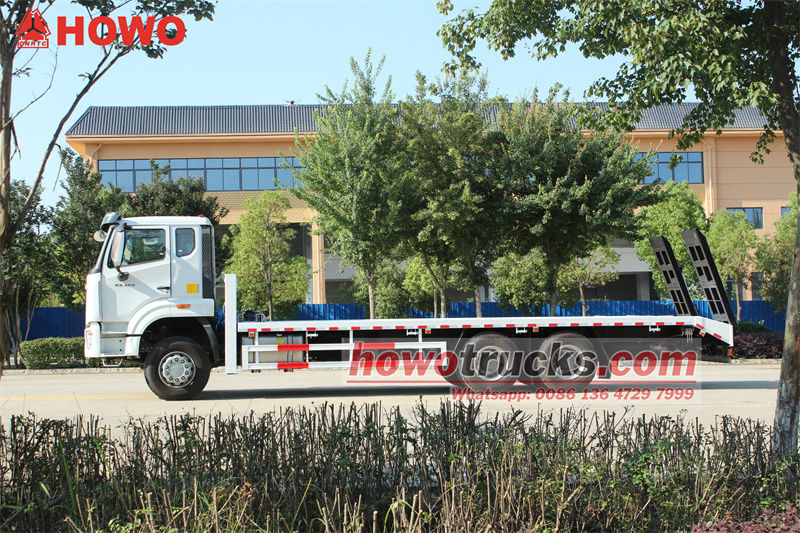

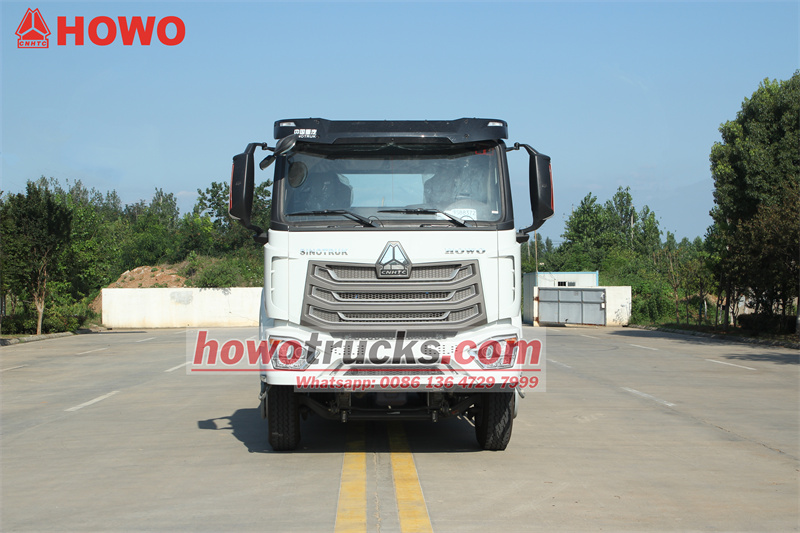

Toto vozidlo je postavené na podvozku ťažkého nákladného vozidla Sinotruk HOWO série NX400, čo zaisťuje celkovú spoľahlivosť a výkon.



• Model podvozku: HOWO NX400 6x4



• Motor: Weichai WP12.400E201

◇ Zdvihový objem: 11,6 l, emisie Euro 2

◇ Maximálny výkon: 400 HP (294 kW), Maximálny krútiaci moment: 1920 Nm

◇ Výkonný, úsporný, spoľahlivý a jednoduchý servis.



• Prenos: Sinotruk HW19710

◇10-stupňová manuálna prevodovka so širokým prvým prevodovým pomerom, vynikajúcimi rozjazdovými schopnosťami pri ťažkých nákladoch a stúpaní a sofistikovaným ovládaním. Dokonale ladí s motorom WP12 a poskytuje vysokú účinnosť prevodovky.

Horná konštrukcia a konfigurácia

Horná konštrukcia je základnou hodnotou tohto vozidla. Jej dizajn a materiály priamo určujú jej prevádzkové schopnosti a životnosť.



• Rozmery plochého nástavca: 7500 mm (D) x 2500 mm (Š)

◇ Priestranná nakladacia plošina ľahko pojme rôzne typy rýpadiel, nakladačov, valcov a iných stavebných strojov do 20 ton.

• Materiály plochých lôžok:

◇ Panel: Využíva 8 mm hrubý, vysokopevnostný oceľový plech s protišmykovým vzorom. Táto hrúbka ďaleko prevyšuje hrúbku bežných plošinových návesov, čo výrazne zvyšuje jeho odolnosť voči nárazom a otrasom a umožňuje mu odolávať nárazom ostrých predmetov, ako sú napríklad pásy rýpadiel. Vzorovaný dizajn účinne zvyšuje trenie a zabraňuje kĺzaniu zariadenia počas prepravy.



◇ Spodný nosník: Ako primárnu nosnú konštrukciu využíva štvorcovú oceľ s rozmermi 120 mm x 120 mm x 5 mm podľa národnej normy. Táto štandardná štvorcová oceľ ponúka výnimočnú pevnosť v ohybe a torzii, čím poskytuje pevnú oporu pre celú plošinu a zaisťuje jej stabilitu aj pri vysokých zaťaženiach.





• Systém samonakladania a vykladania:

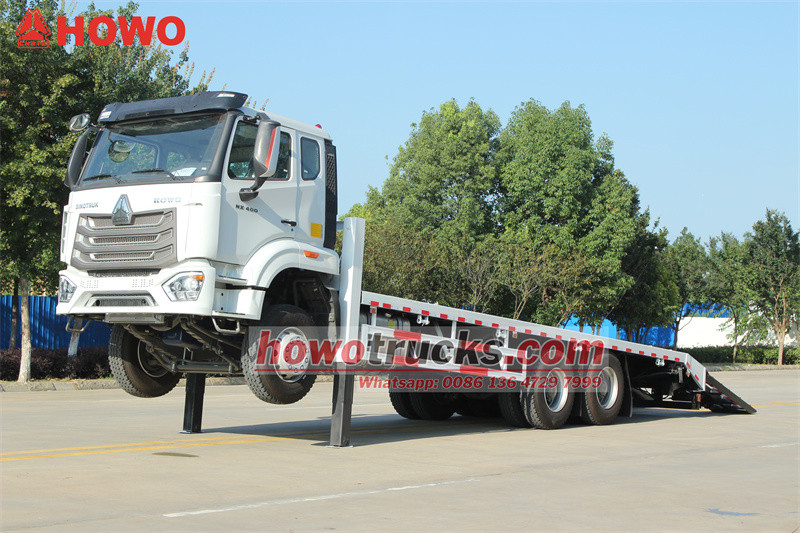

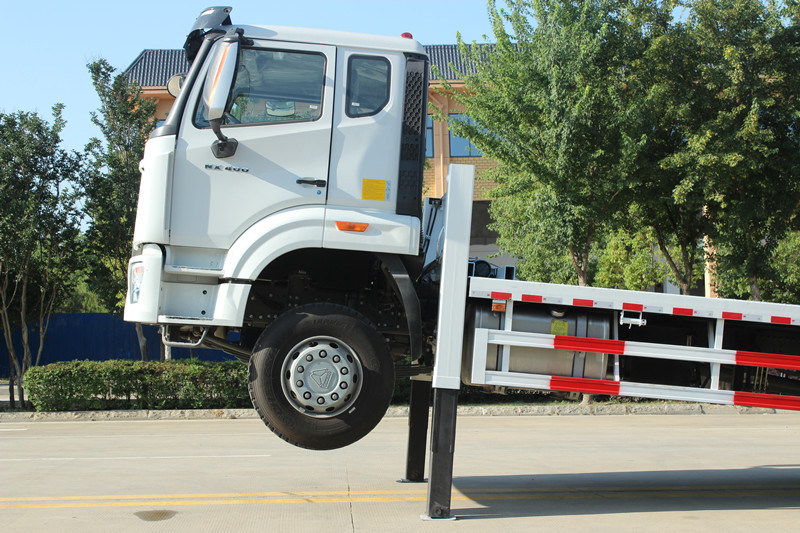

◇Hydraulické výložníky: Vozidlo je vpredu vybavené dvoma veľkokapacitnými hydraulickými výstuhami. Počas nakladania a vykladania sa spúšťajú dole, aby zabezpečili stabilnú prednú oporu vozidla, zabránili nakláňaniu prednej časti vozidla a zabezpečili bezpečný a plynulý proces nakladania a vykladania.



◇ 20-tonový hydraulický navijak: 45 metrov dlhé oceľové lano poskytuje ťažnú silu až 20 ton. Toto oceľové lano plynulo ťahá ťažké zariadenia na plošinu a z nej, čím poskytuje hlavný zdroj energie pre samonakladanie a vykladanie.

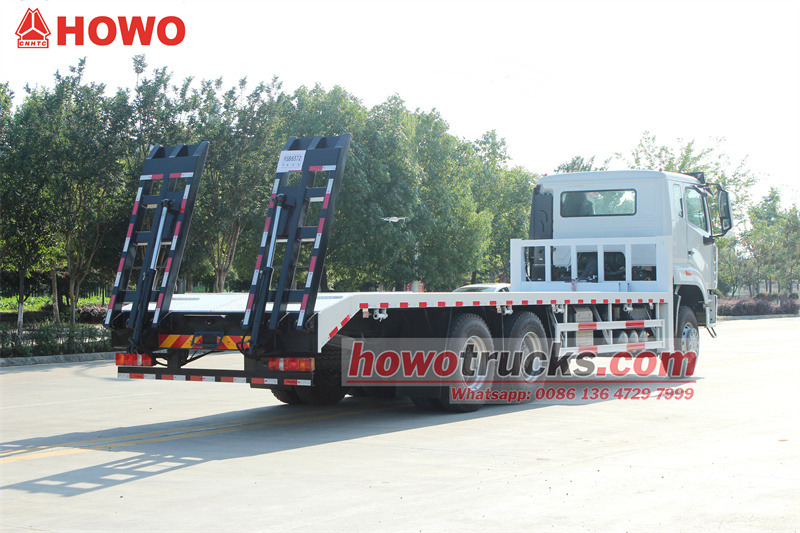

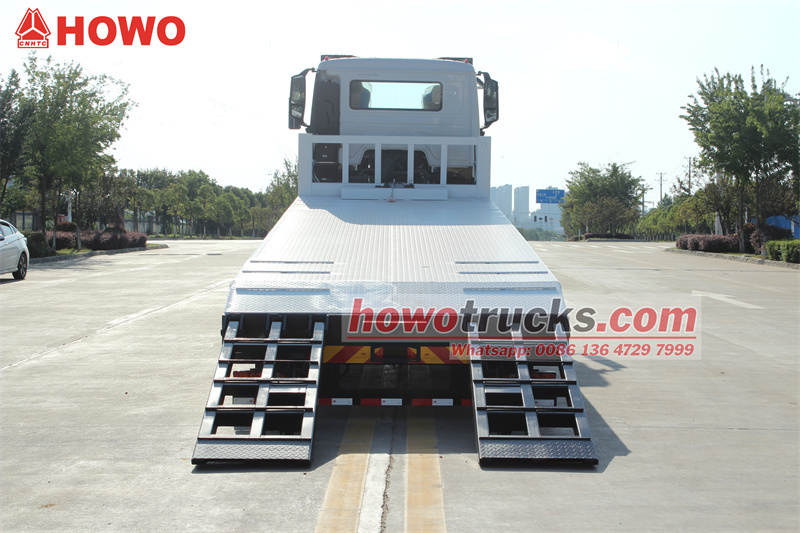

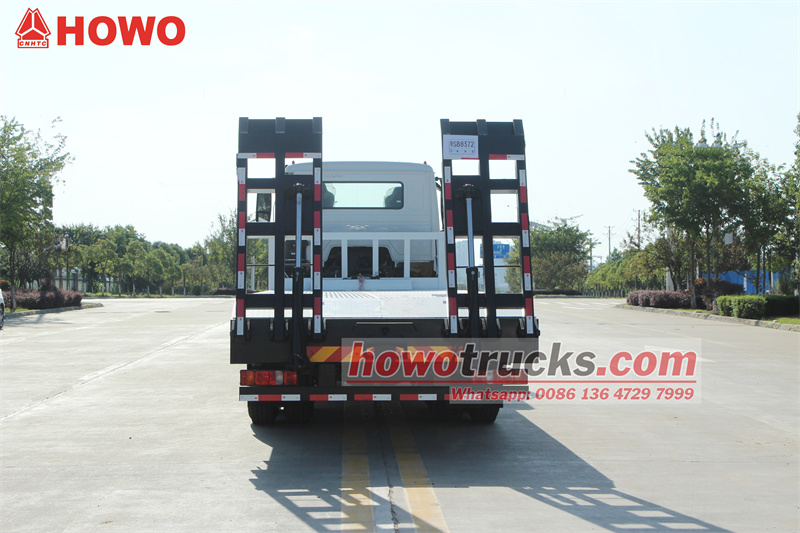

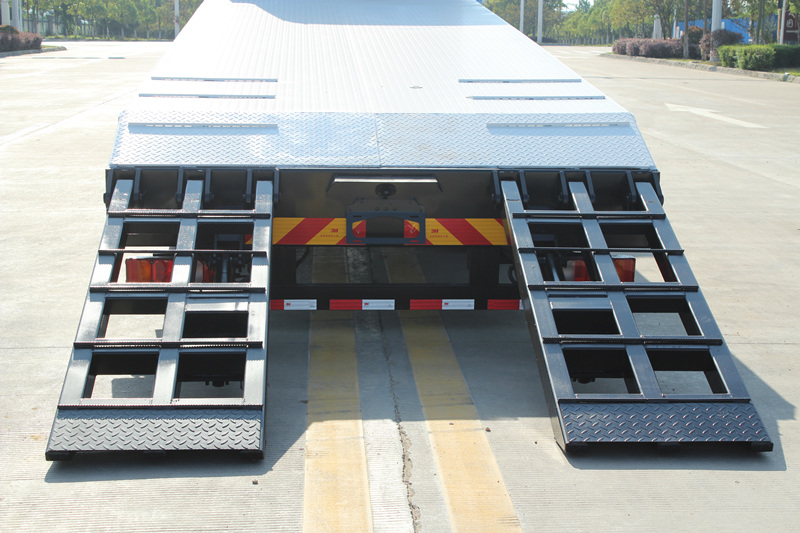

◇ Mechanická pružinová celooceľová rampa:Zadná časť vozidla je vybavená 2,2 metra dlhou celooceľovou rampou. Vďaka mechanickej pružine sa rampa ľahko a pohodlne zasúva a vysúva. Vysokopevnostná rampa umožňuje pohodlné automatické zdvíhanie a spúšťanie zariadení alebo ich vyťahovanie pomocou navijaka.

•Prevádzka:

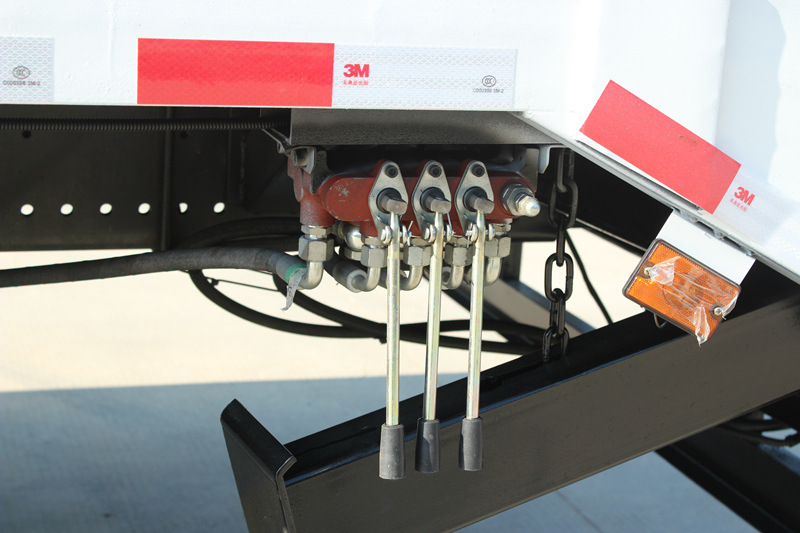

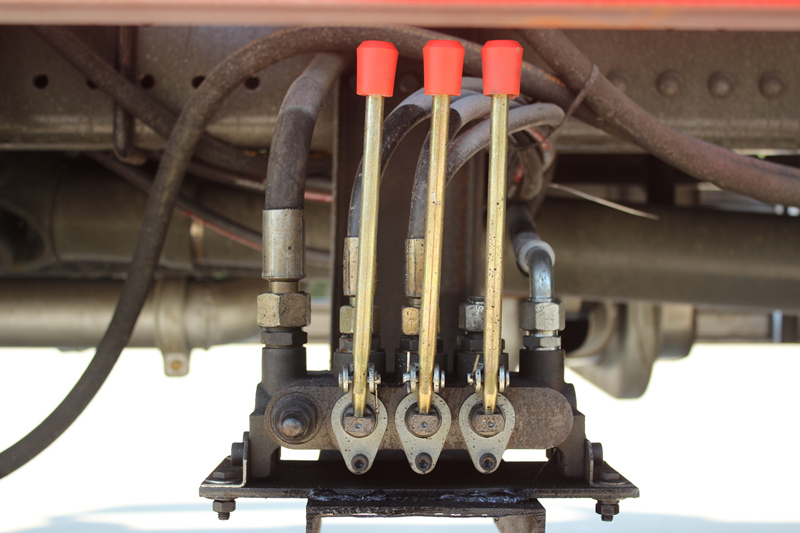

Všetky funkcie (hydraulické vysúvanie/zasúvanie výsuvných ráh, uvoľnenie/zasúvanie navijaka a spúšťanie/zasúvanie rampy) sú ovládané z ovládacích skriniek umiestnených na ľavej a pravej strane zadnej časti vozidla. Obsluha môže jasne sledovať celý proces nakladania a vykladania zo zadnej časti vozidla, čo umožňuje jednej osobe efektívne a bezpečne vykonávať všetky nakladacie a vykladacie operácie.





» II. Aplikačné scenáre

• Požičovne stavebných strojov: Používa sa na prepravu a odťah rôznych typov zariadení vrátane rýpadiel, malých frézok a vrtných súprav.

• Staveniská: Používa sa na prepravu strojov a zariadení v rámci staveniska.

• Logistické a dopravné spoločnosti: Používa sa na prepravu veľkých, neodnímateľných ťažkých zariadení.

• Poľnohospodárske družstvá: Používa sa na prepravu veľkých poľnohospodárskych strojov, ako sú traktory a kombajny.

• Záchrana v núdzi: Používa sa na rýchle doručenie núdzového vybavenia do prvej línie.
