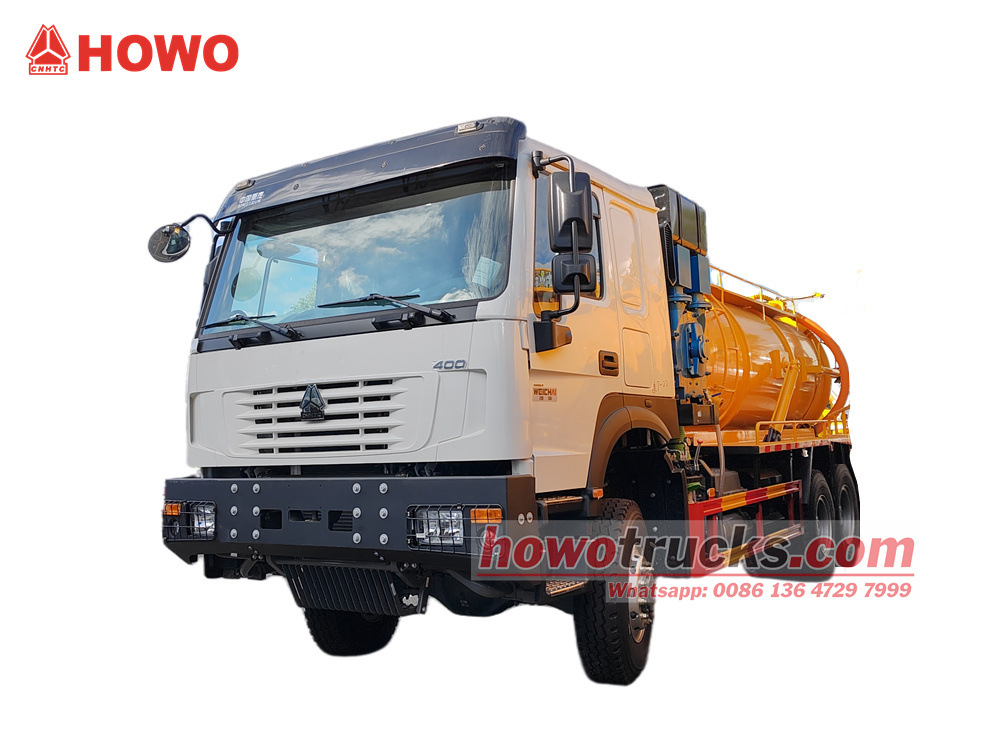

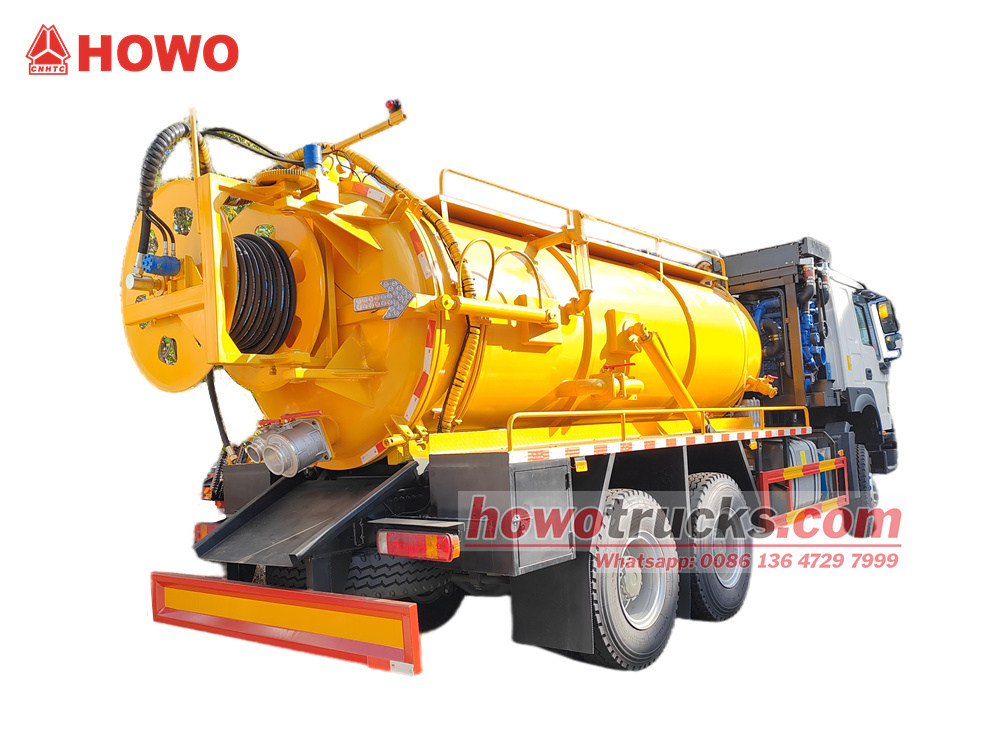

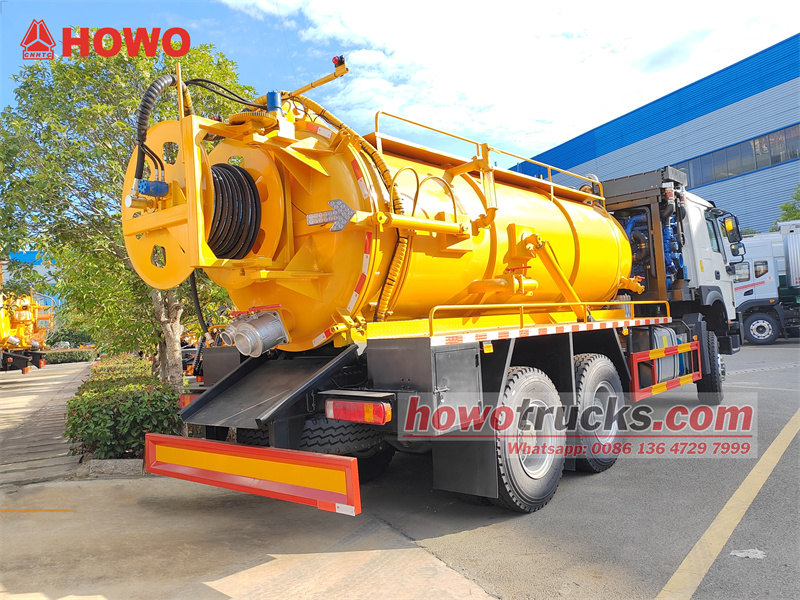

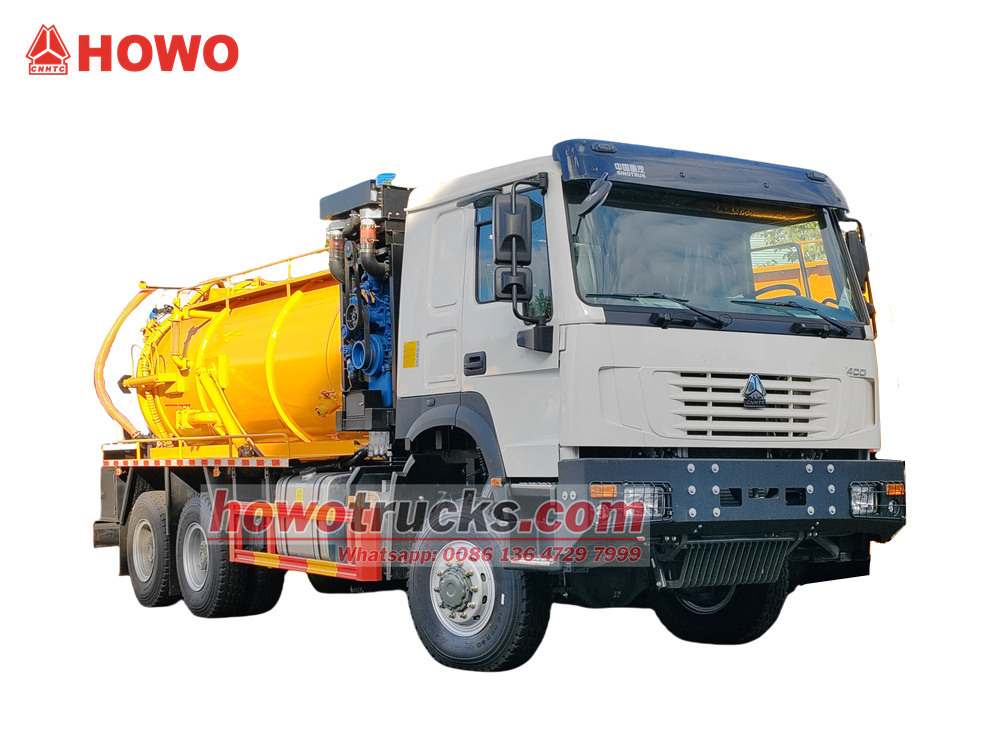

Kombinované vákuové tryskacie vozidlo Howo 6x6

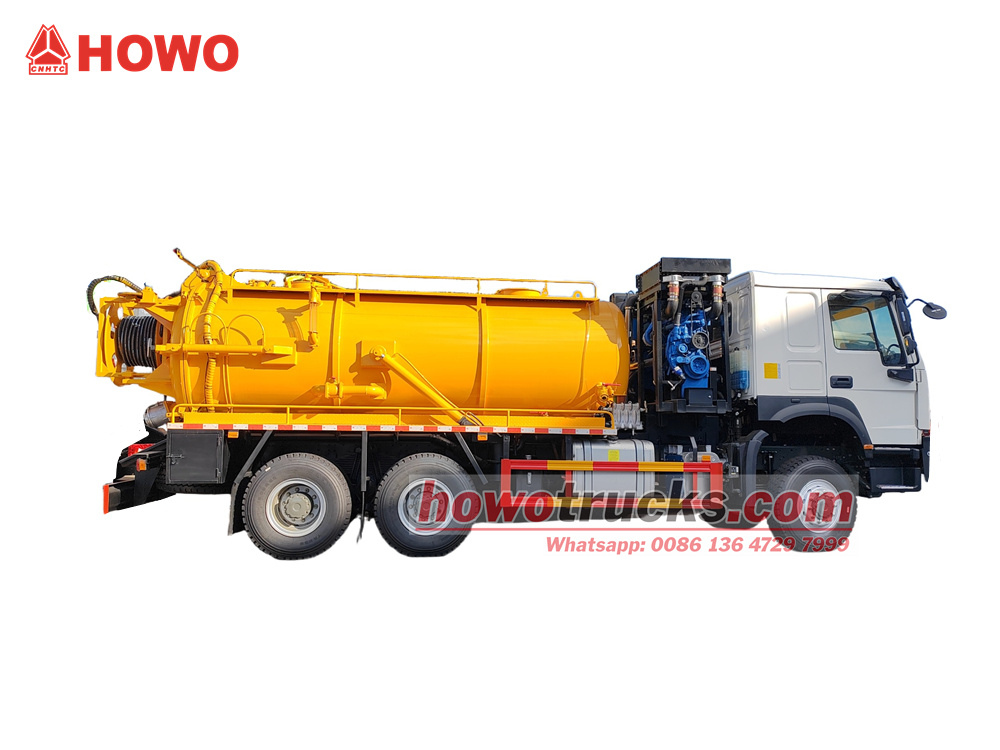

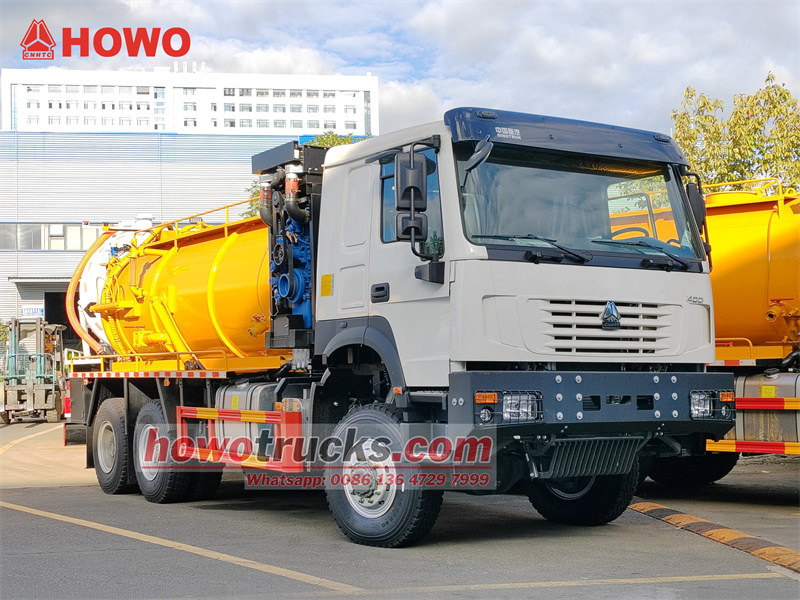

Kombinované bagrovacie vozidlo HOWO 6X6 12cbm je upravené na základe podvozku Sinotruk HOWO 6x6 s pohonom všetkých kolies. Má polovičnú kabínu, rázvor 4300 mm + 1400 mm a je vybavené motorom Weichai WP10H400E62 Euro 6 s výkonom 400 koní a 10-stupňovou prevodovkou HW19710. Vozidlo je vybavené 10-kubíkovou nádržou na odpadovú vodu a 2-kubíkovou nádržou na čistiacu vodu, pričom každá má samostatné priehradky.
Vozidlo Howo na odsávanie odpadových vôd je vybavené nádržou na hydraulický olej, výpustným ventilom, vákuovým čerpadlom na obeh vody SK-15, sacím a výpustným potrubím na odpadové vody, vysokotlakovým čistiacim čerpadlom, vysokotlakovým čistiacim navijakom, odlučovačom vodných pár, odlučovačom oleja a plynu, kontrolným okienkom hladiny kvapaliny a rebríkom.
Pracovná kapacita :
12cbmTyp kabíny :
Howo one and half cabinPohonný systém :
6x6,LHDRázvor (mm) :
4300+1400Špecifické pre motor :
400HP/WP10H400E62Prevodovka :
HW 19710 10-speed,manualPredná náprava (kg) :
7000Zadná náprava (kg) :
1800(2 axles)
Výrobca:CSTRUCKS GROUP LIMITED.
Sme profesionálny výrobca špeciálnych vozidiel,
Úplne nové a100 %Kvalitazaručené.
▶Ⅰ. Predstavenie produktu:
Ten/Tá/ToKombinované vákuové tryskacie vozidlo Howo 6x6 je určený na bagrovanie potrubí v mestách, odstraňovanie odpadových vôd a vysokotlakové čistenie. Je vybavený motorom Weichai s výkonom 400 koní a 10-stupňovou prevodovkou a ponúka vysoký výkon. Vozidlo má integrovaný 10-metrový...³ kanalizačná nádrž a 2 m³ nádrž na čistú vodu, každá so samostatnými priehradkami. Vybavené vákuovým čerpadlom na obeh vody SK-15, vysokotlakovým čistiacim čerpadlom a navijakom, efektívne vykonáva odsávanie, odvodňovanie a preplachovanie potrubí. Toto vozidlo integruje funkcie odsávania, odvodňovania a vysokotlakového preplachovania odpadových vôd, vďaka čomu je vhodné pre zložité cestné podmienky a vysokointenzívnu prevádzku, pričom ponúka terénne schopnosti a efektívny výkon.
▶Ⅱ. ProduktFunkcie:
1. Prispôsobivosť terénu: Pohon 6x6 + podvozok s vysokou svetlou výškou si ľahko poradí s náročnými scenármi, ako sú mestské záplavy a horské cesty.
2. Viacúčelové vozidlo: Integrované funkcie odsávania odpadových vôd, odvodňovania a vysokotlakového preplachovania znižujú investičné náklady na zariadenia.
3. Efektívna prevádzka: Dizajn priehradky + vysokovýkonné vákuové čerpadlo a vysokotlakové čistiace čerpadlo skracujú prevádzkové cykly a zlepšujú účinnosť jednorazového čistenia.
4. Spoľahlivý a odolný: Podvozok Sinotruk HOWO + motor Weichai so zlatým pohonom zaisťuje nízku poruchovosť a jednoduchú údržbu.
▶Ⅱ. ProduktŠpecifikácie:
| Howo 6x6Čistiaci voz na odtoky hydro tryskou | ||||
| Všeobecné | Značka vozidla | CS TRUCKS | ||
| Model vozidla | CS5250GXH | |||
| Značka podvozku | ISUZU | |||
| Celkový rozmer | 9350 * 2550 * 3930 mm | |||
| Celková hmotnosť / Pohotovostná hmotnosť | 25000 kg / 12500 kg | |||
| Zaťaženie náprav | 7000/18000 (dvojnápravová skupina) | |||
| Kabína | Kapacita kabíny | SINOTRUK HOWO 6X6 podvozok s kabínou, jeden a pol riadok, s klimatizáciou, USB, asistenciou pri nastavovaní smeru | ||
| Motor | Typ paliva | Radový 6-valcový, priame vstrekovanie, vodou chladený, štvortaktný, preplňovaný turbodúchadlom a medzichladičom, elektronicky riadený vysokotlakový common rail, Hi+SC | ||
| Značka | WEICHAI | |||
| Model | WP10H400E62 | |||
| Výkon | 400 koní/ 294 kW | |||
| Menovitá rýchlosť | 1900 ot./min. | |||
| Maximálny krútiaci moment | 1900 Nm | |||
| Maximálna krútiaca rýchlosť | 1200 – 1300 ot./min. | |||
| Posun | 9,5 l | |||
| Emisná norma | Euro 2 | |||
| Podvozok | Typ pohonu | 6x6, vľavo ručný pohon | ||
| Prenos | HW19710 10-stupňová manuálna | |||
| Rázvor kolies | 4300+1400 mm | |||
| Počet náprav | 3 | |||
| Špecifikácia pneumatiky | 12,00R20 | |||
| Číslo pneumatiky | 10 pneumatiky a 1 rezervná pneumatika | |||
| Maximálna rýchlosť | 85 km/h | |||
| Maľovať | Metalická farba | |||
| Nadstavba | Nádrž | Objem nádrže | 10000 litre nádrž na odpadové vody, nádrž na čistiacu vodu s 2000 litrami | |
| Materiál nádrže | Uhlíková oceľ | |||
| Vákuové čerpadlo | Vysoký tlak Vákuum Čerpadlo | SK-15 YIFENG Vákuové čerpadlo na obeh vody | ||
| Maximálny tlak | 8000 Pa | |||
| Čerpacia rýchlosť | 15 metrov³/min | |||
| úroveň vákua(-450 mmHg) prozhodca sadzba | 13,5 m³/min | |||
| Uhol zdvihu nádrže | 45 stupňov | |||
| Menovitá rýchlosť | 970 ot./min. | |||
| Výkon | Vákuové čerpadlo | 30 kW | ||
| Kompresor | 37 kW | |||
| Sacia hlava | 7m | |||
| Trysky | Súčasťou balenia je aj zhluk trysiek | |||
| Vákuové čerpadlo | Vysoko účinný, stupeň vákua 93%, rýchle nasávanie a vypúšťanie, sacia výška 6 m. | |||
| Vysokotlakové čerpadlo | Typ | SYLT/SY90-56 | ||
| Prietok | 350 l/min | |||
| Tlak | 17 MPa | |||
| Vysokotlakové potrubie | 30 m vysokotlakové vodovodné potrubie s priemeromφ19 | |||
| Tryska | Štandardných 10 jednotiek s rôznymi modelmi | |||

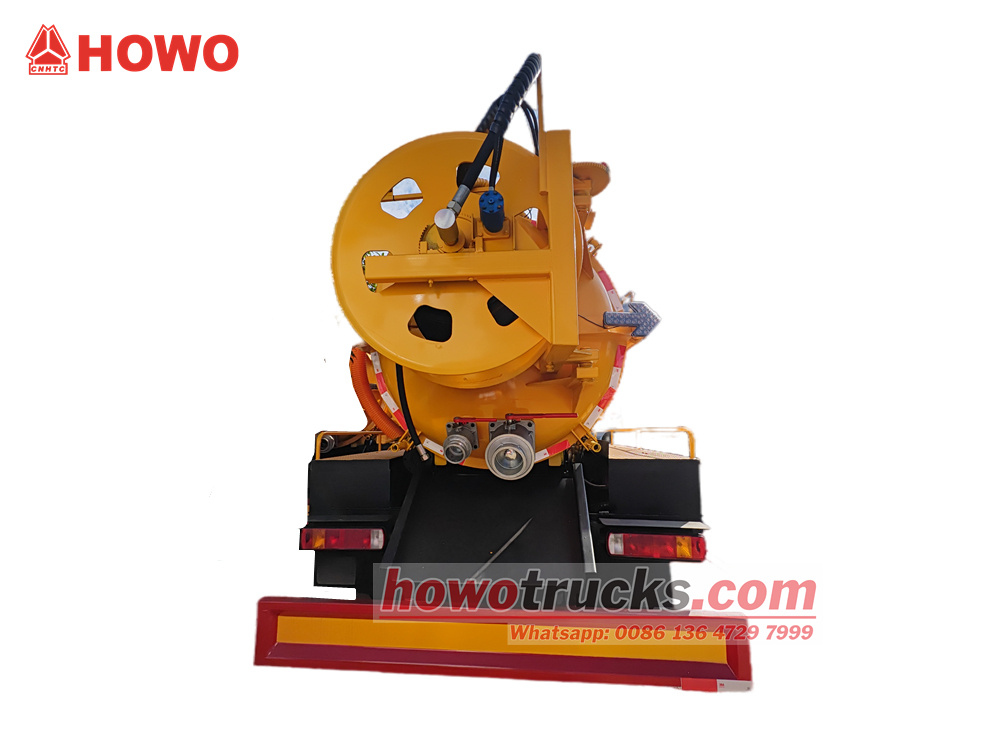

| Zadné dvere sa dajú hydraulicky otvoriť pre úplné vyprázdnenie pevných látok. | ||||
| Všetko štandardné príslušenstvo: šachta, sada náradia, anglický manuál..... | ||||
| Voliteľné | ** Materiál nádrže môže byť nehrdzavejúca oceľ. | |||
▶Ⅲ. ProduktDetaily:

Konfigurácia základného šasi
1. Typ pohonu: Pohon všetkých kolies 6x6, vhodný do náročných podmienok, ako je blato, svahy a nespevnené cesty.

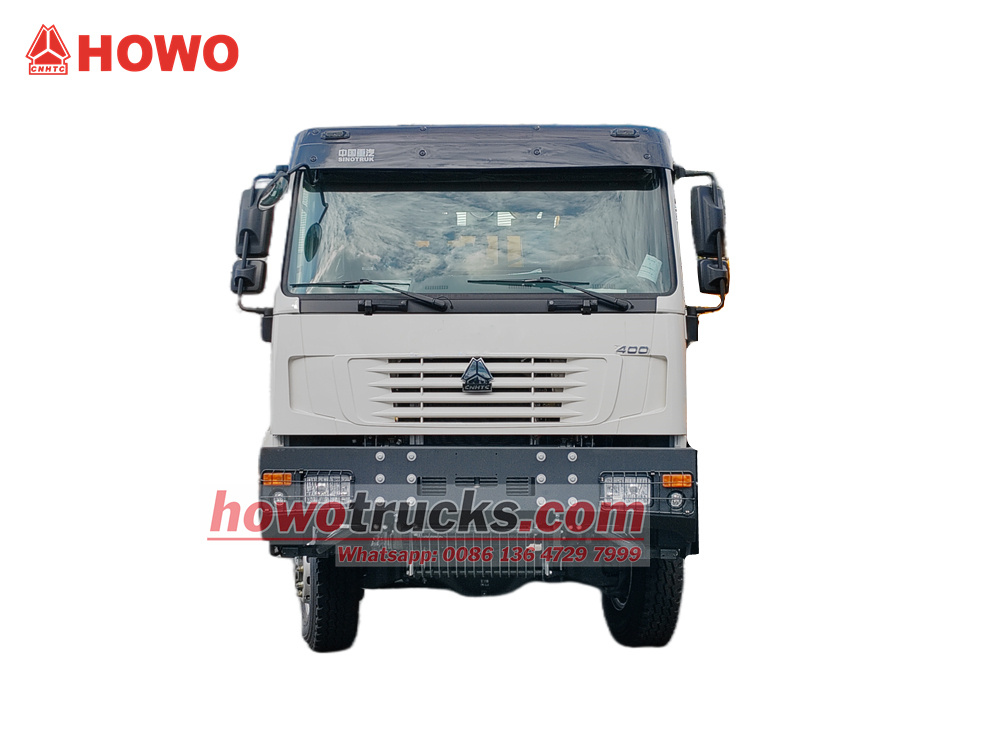

2. Kabína: Jednoradová a polradová kabína, tri miesta na sedenie.
3. Rázvor: 4300 + 1400 mm s dvojitým rázvorom.
4. Pohonná jednotka:

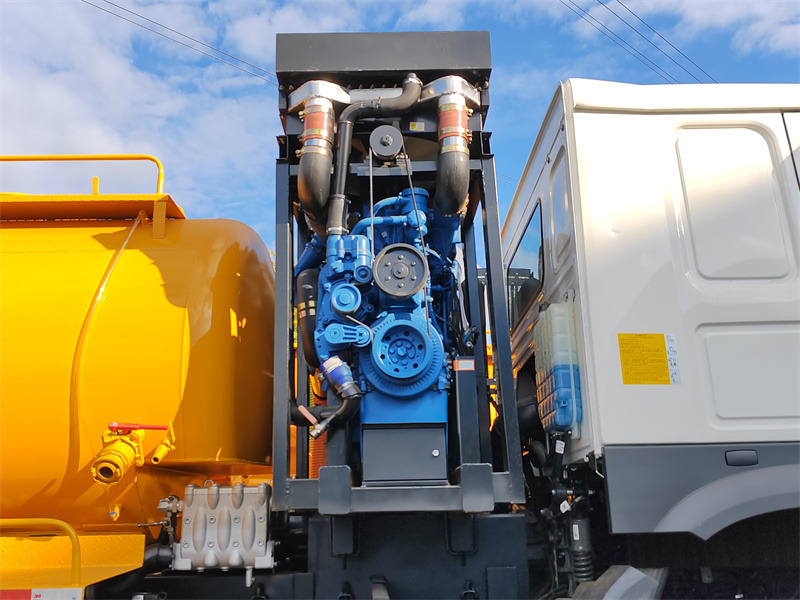

o Motor: Weichai WP10H400E62, spĺňajúci emisnú normu Euro 6, sa môže pochváliť výkonom 400 koní a vysokým krútiacim momentom pri nízkych otáčkach, vhodným na stúpanie s ťažkými nákladmi.
Prevodovka: 10-stupňová manuálna prevodovka HW19710 so širokým rozsahom prevodových stupňov a pomerov.

Horný telesný systém:
Horná časť karosérie tvorí jadro kombinovaného bagrovacieho vozidla, ktoré integruje 12-kubíkovú nádrž a rôzne špecializované prevádzkové zariadenia.

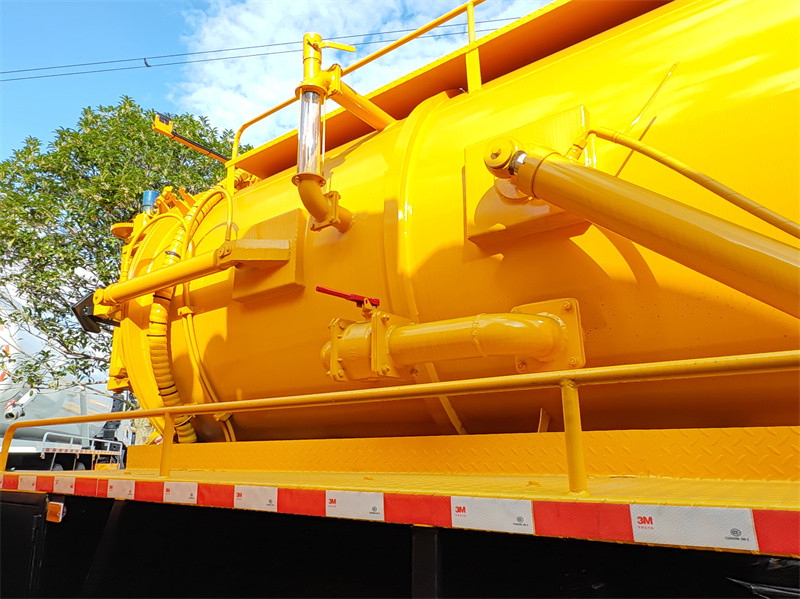

• Zostava nádrže:
Celková kapacita: 12 metrov kubických.
o Dizajn s oddelenými priehradkami: Využíva 10-metrovú nádrž na odpadovú vodu + 2-metrovú nádrž na čistú vodu. Tento dizajn zaisťuje prísne oddelenie čistých a znečistených médií. Nádrž na čistú vodu poskytuje čistú vodu pre vysokotlakový čistiaci systém, zatiaľ čo nádrž na odpadovú vodu ukladá zachytený odpad. Tieto oddelené priehradky zabraňujú interferencii medzi nimi, čím sa výrazne zlepšuje prevádzková efektivita a pohodlie.

Hlavné prevádzkové komponenty:

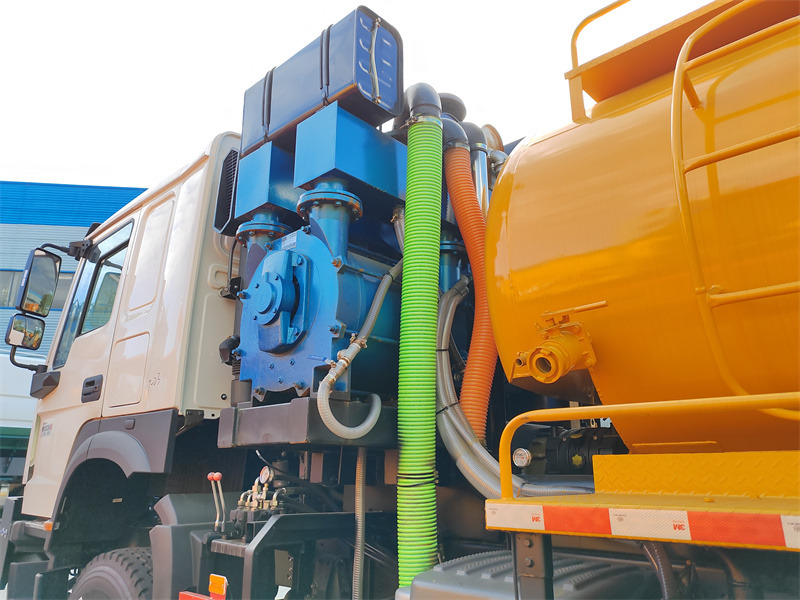

1. Systém vákuového odsávania:

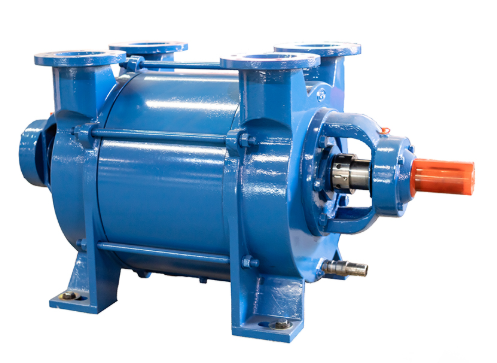

Základné vybavenie:Vákuové čerpadlo na obeh vody Yifeng SK-15. S maximálnym sacím výkonom 15 m³S výkonom 1,5 m/min a maximálnym podtlakom -0,093 MPa ponúka toto čerpadlo vysokú rýchlosť čerpania, vysoký podtlak a schopnosť tolerovať malé množstvá kvapaliny, vďaka čomu je kľúčom k efektívnemu odsávaniu odpadových vôd.
Pomocné systémy: Vďaka odlučovaču vodnej pary a odlučovaču oleja a plynu účinne oddeľujú vlhkosť a olejovú hmlu od nasávaného vzduchu, čím chránia vákuové čerpadlo a zabraňujú znečisťovaniu životného prostredia.
Sacie potrubie: Vybavené sacím a výtlačným potrubím s veľkým priemerom pre rýchle a spoľahlivé pripojenie, čím sa zabezpečuje efektívne odsávanie.



2. Vysokotlakový čistiaci systém:

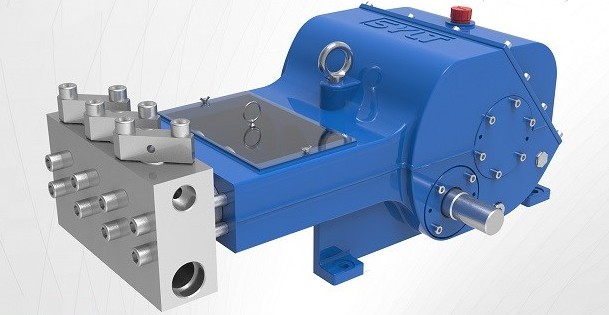

Základné vybavenie: Vysokotlakové čistiace čerpadlo SYLT/SY90-56 s prietokom 350 l/min vytvára extrémne vysokotlakový prúd vody na odstraňovanie upchatí a preplachovanie stien potrubia.

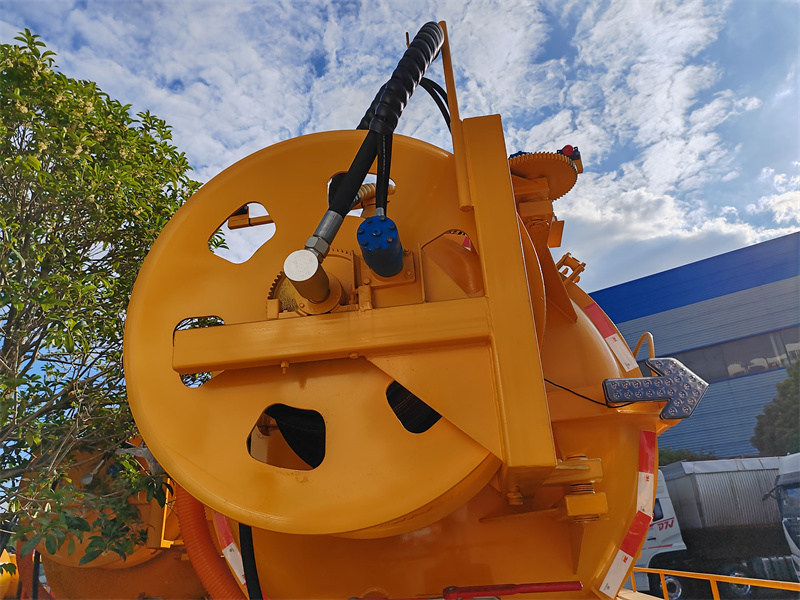

Ovládacie zariadenie: Vysokotlakový čistiaci bubon, zvyčajne vybavený vysokotlakovou hadicou dlhou niekoľko desiatok metrov a špecializovanou čistiacou tryskou, ponúka flexibilnú prevádzku a dokáže preniknúť hlboko do potrubí.
3. Hydraulický systém:

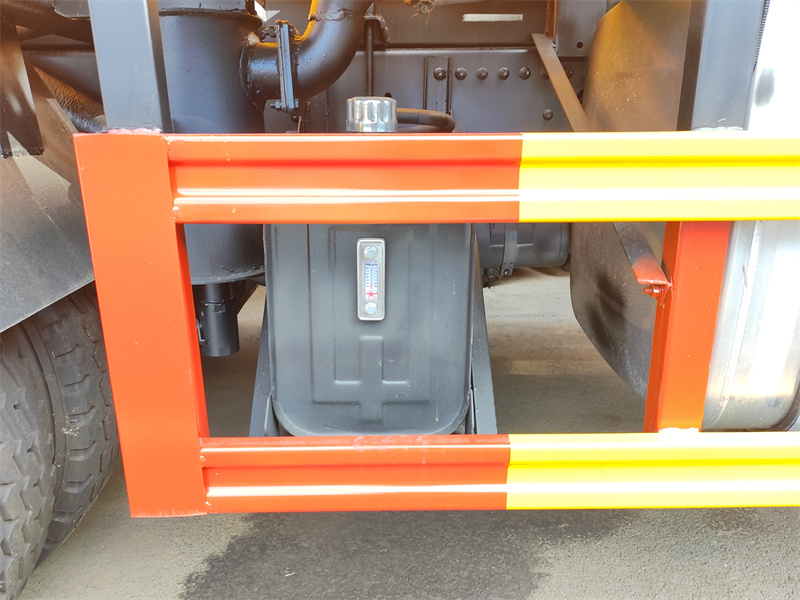

Zdroj energie: Nezávislá nádrž na hydraulický olej a hydraulické čerpadlo poskytujú stabilný a spoľahlivý hydraulický výkon pre vákuové čerpadlo, navijak a ďalšie zariadenia.


4. Ostatné zariadenia:
o Zariadenie na sledovanie hladiny kvapaliny: Umožňuje obsluhe sledovať hladinu kvapaliny v nádrži v reálnom čase, aby sa predišlo preťaženiu.

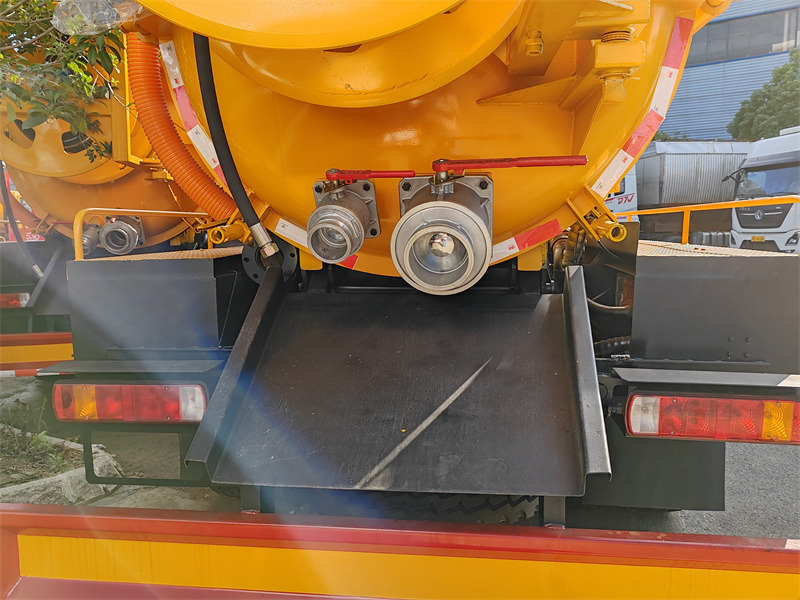

o Vypúšťací ventil: Zabezpečuje rýchle a kontrolované vypúšťanie odpadovej vody z nádrže.
Rebrík: Na ľavej strane nádrže je nainštalovaný rebrík pre ľahký prístup k nádrži pri kontrole alebo údržbe.

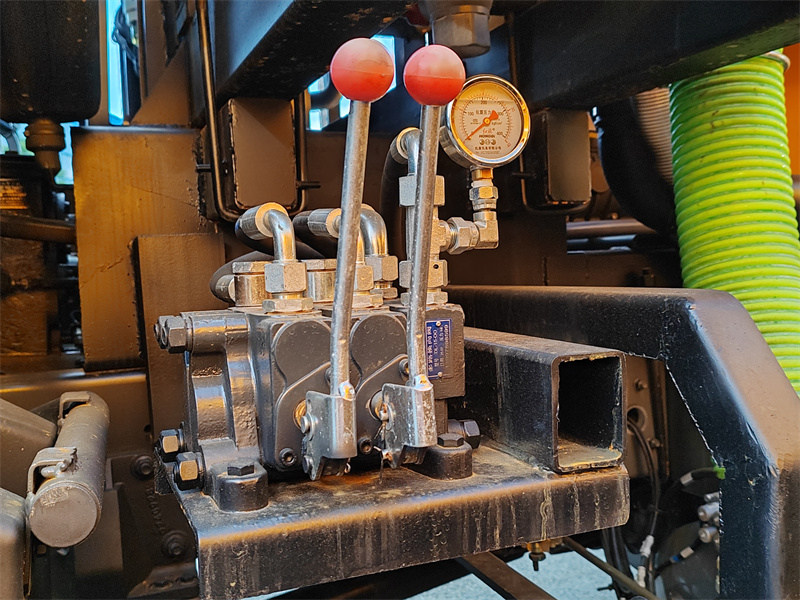

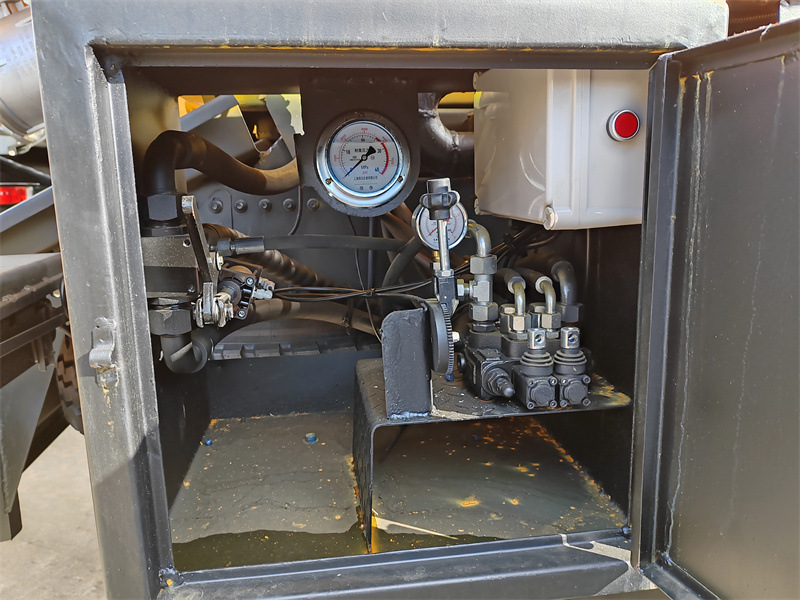

o Prevádzkový ventil: Tento ventil, ktorý sa nachádza na strane vodiča a na zadných dverách, manuálne ovláda zdvíhanie a spúšťanie nádrže a otváranie a zatváranie zadných dverí.
▶Ⅳ.Princíp fungovania:
Keď je kombinované bagrovacie vozidlo HOWO 6X6 12cbm v prevádzke, najprv sa aktivuje vákuové čerpadlo, ktoré vytvára podtlak. Toto sacie potrubie nasáva odpadové vody a kal z potrubia alebo jamy do nádrže na odpadové vody. Odlučovač vodnej pary zabraňuje vniknutiu vody do čerpadla, čím zabezpečuje stabilitu systému. Keď je nádrž na odpadové vody plná alebo je potrebné ju vyčistiť, otvorí sa vypúšťací ventil, aby sa odpad vypustil. Počas fázy vysokotlakového čistenia dodáva nádrž na čistú vodu vodu do vysokotlakového čerpadla. Po natlakovaní sa cez navíjaciu hadicu strieka prúd vody pod vysokým tlakom, ktorý narazí na upchatie a vyčistí potrubie. Hydraulický systém vozidla riadi koordinovanú prevádzku rôznych komponentov, zatiaľ čo podvozok s pohonom všetkých kolies 6X6 poskytuje stabilnú podporu výkonu, čím zabezpečuje efektívne dokončenie integrovaných sacích, odvodňovacích a preplachovacích operácií v zložitom teréne a dokončuje celý proces údržby potrubia.
