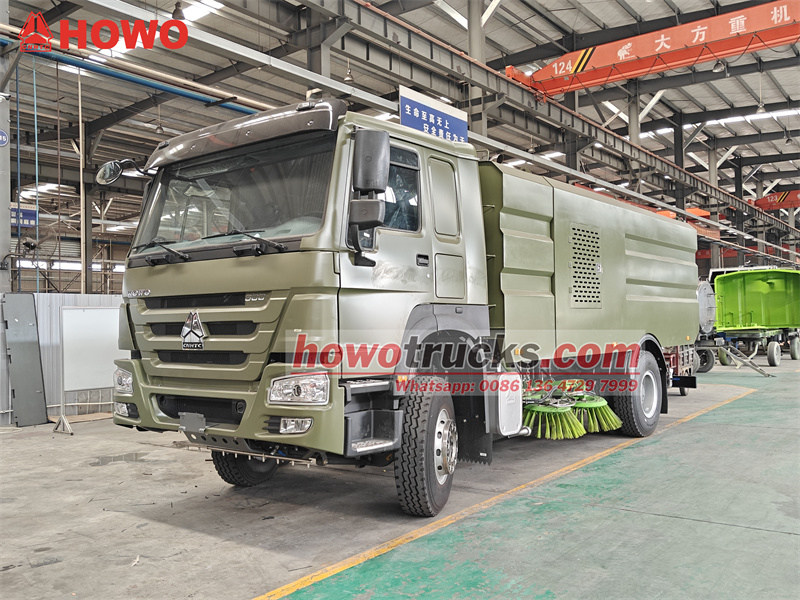

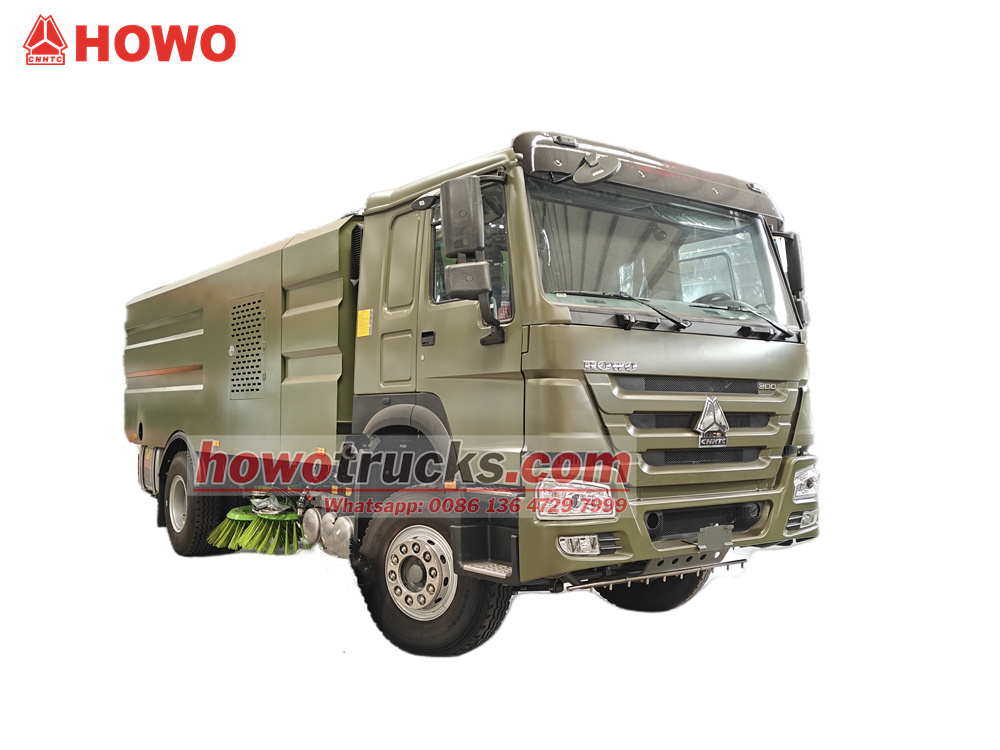

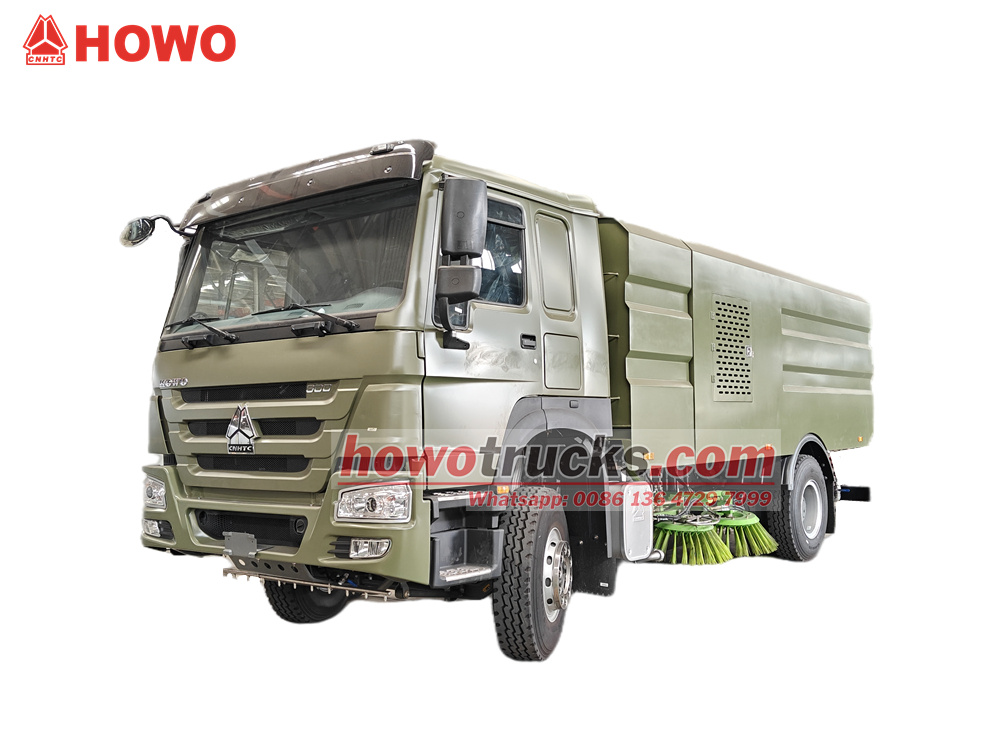

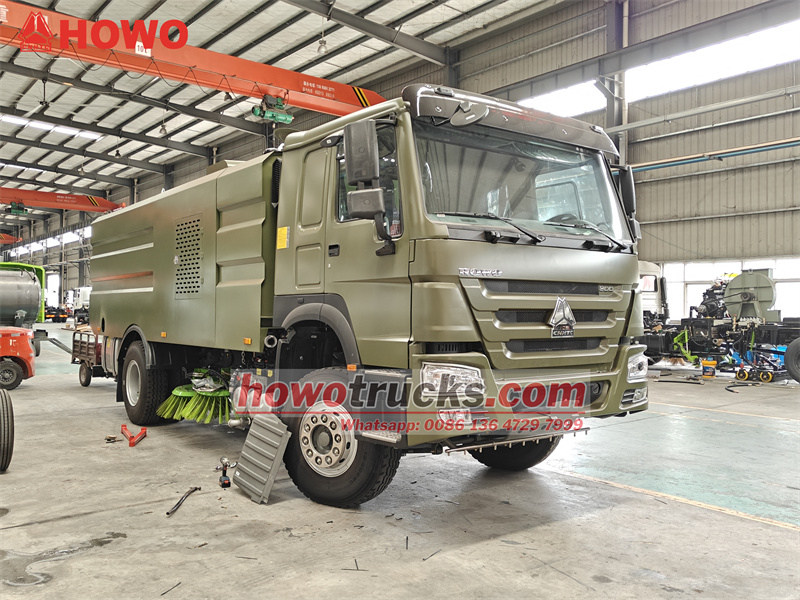

Zametacie vozidlo HOWO s objemom 12 cbm je upravené na základe podvozku kabíny HOWO HW76. Má rázvor 4600 mm a je vybavené motorom Weichai WP10.300E22, prevodovkou Sinotruk HW19710, nádržou na vodu z uhlíkovej ocele s objemom 4000 l, vnútornými a vonkajšími odpadkovými košmi z nehrdzavejúcej ocele s objemom 8000 l a pomocným motorom Dongfeng Cummins B140 33. Vozidlo je vybavené štyrmi zametacími kefami a prísavkou, dúchadlom Weiye, vysokotlakovým piestovým čerpadlom Nemecko PINFL PF36 (1150 ot./min.) a nízkotlakovým vodným čerpadlom Hangzhou Weilong 60/90 (60 m).³/h). Pred kabínou sa nachádza viacero preplachovacích trysiek a pred zametacou kefou rozprašovacia tryska. Šírka preplachovania vysokotlakovou vodou je 2,5 m, šírka zametania zametacej kefy je 3,5 m a maximálna zametacia kapacita je 60 000 m³/h. Rýchlosť zametania je 3 – 20 km/h. Vozidlo je ovládané elektronickou ovládacou skrinkou v kabíne a ovládacou skrinkou na sacom potrubí.
Pracovná kapacita :
12cbmTyp kabíny :
Howo HW76 cabinPohonný systém :
4x2,LHDRázvor (mm) :
4600Špecifické pre motor :
300 HP / WEICHAI WP10.300E22Prevodovka :
HW19710 transmission, 10 forward and 2 reversePredná náprava (kg) :
6500Zadná náprava (kg) :
11500Ten/Tá/ToHowo 12 cbm zametač ulíc namontovaný na nákladnom auteje vysoko efektívne sanitačné vozidlo určené na čistenie a údržbu mestských ciest, námestí, priemyselných parkov a iných miest. Je vybavené 4 000-litrovou nádržou na vodu z uhlíkovej ocele a 8 000-litrovým odpadkovým košom s výstelkou z nehrdzavejúcej ocele. Zametací systém obsahuje štyri sady kotúčových kief a široké prísavky, čo umožňuje šírku zametania až 3,5 metra, šírku vysokotlakového splachovania 2,5 metra a maximálnu zametaciu kapacitu 60 000 m³/h. Vozidlo využíva nemecké vysokotlakové čerpadlo, nízkotlakové vodné čerpadlo Hangzhou a dúchadlo Weiye v kombinácii s viacstupňovým postrekovaním na potlačenie prachu, čo vedie k nízkej tvorbe prachu počas prevádzky.
Inteligentný elektronický riadiaci systém integruje dva ovládacie panely v kabíne a v blízkosti prísaviek, čo umožňuje ovládanie funkcií jedným dotykom, ako je zdvíhanie a spúšťanie kief, vyprázdňovanie nádrže a spustenie a zastavenie dúchadla, čím sa zabezpečuje pohodlná a efektívna prevádzka. Toto vozidlo využíva modulárny integrovaný dizajn, ktorý integruje systém napájania, zametací systém, vodný systém a inteligentný riadiaci systém na dosiahnutie efektívnej, energeticky úspornej a ekologickej prevádzky.

Naša továreň je profesionálny výrobca v oblasti nákladných vozidiel,
Zaručujeme, že všetky produkty sú úplne nové a vysoko kvalitné.
»Ⅰ.Definícia a úvod produktu:
Výrobca:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Vysoká účinnosť a úspora energie: Dvojmotorová konštrukcia sa vyznačuje nezávislými pohonnými jednotkami s jasným rozdelením práce medzi hlavný a pomocný motor, čo znižuje spotrebu energie o viac ako 20 %.
2. Súlad s environmentálnymi predpismi: Plne uzavretý čistiaci systém s viacstupňovým postrekovaním znižuje koncentráciu prachu počas prevádzky na ≤1 mg/m²³.
3. Spoľahlivý a odolný: Hlavné komponenty (ako sú vysokotlakové a nízkotlakové vodné čerpadlá, ventilátory, pomocné motory a hydraulické systémy) sú od renomovaných značiek, čo zabezpečuje stabilný výkon.
4. Inteligentné a pohodlné: Elektronický riadiaci systém sa vyznačuje vysoko integrovaným dizajnom s jasnou prevádzkovou logikou, čo znižuje náklady na školenie vodičov.
» Ⅱ.Parameter produktu pre zametacie vozidlo HOWO 12CBMnákladné auto:
| Zametacie vozidlo HOWO 12cbm | ||
| Hlavná špecifikácia zametacieho vozidla | ||
| Značka vozidla | CS TRUCKS | |
| Značka podvozku | ISUZU | |

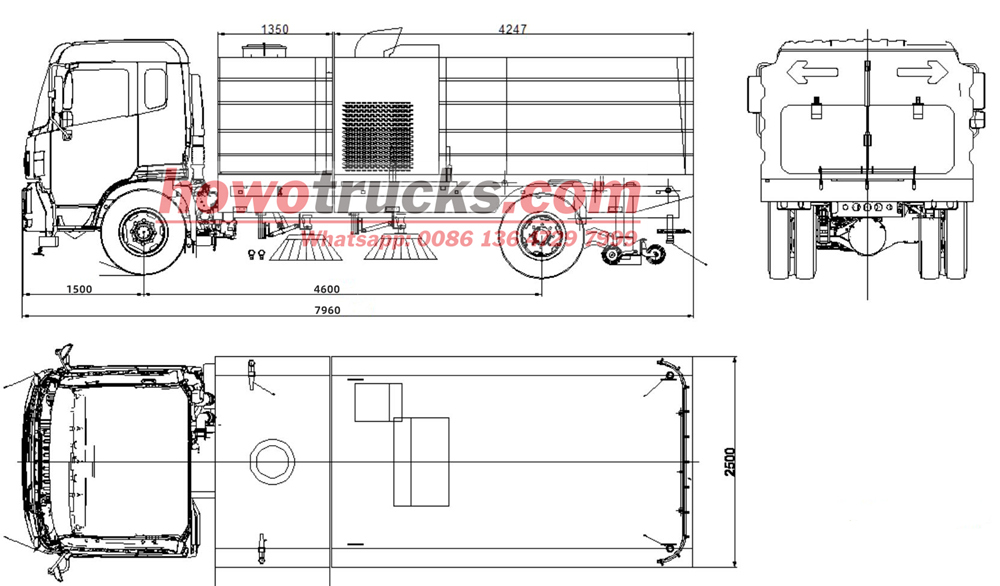

| Celkové rozmery (D x Š x V) | 7960x2500x3100 mm | |
| Typ pohonu | 4x2 Ľavostranné riadenie, 6 kolies | |
| Rázvor kolies | 4600mm | |
| Kabína | HOWO HW76 kabína, s klimatizáciou, 2 sedadlá a spáč, | |
| Hmotnosť | Celková hmotnosť vozidla | 18000kg |
| Pohotovostná hmotnosť | 11850 kg | |
|
Motor | Model | WEICHAI WP10.300E22 |
| Konská sila | 300 HP/220 kW | |
| Typ motora | Nafta | |
| Emisná norma | Euro 2 | |
| Prenos | Manuálne | Prevodovka HW19710, 10 rýchlostí vpred + 2 rýchlosti vzad |
| Tire | 12,00R20 | 6+1 náhradných tire |
| Horný parameter štruktúry | ||
| Objem nádrže na vodu | 4000L | |
| Objem nádoby na odpadky | 8000 l | |
| Materiál | nádrž na vodu: uhlíková oceľ | |
| odpadková nádržvnútorná nehrdzavejúca oceľ, vonkajšia uhlíková oceľ | ||
| Hydraulický ventil | Známa taiwanská značka | |
| Hydraulický motor | Domáca slávna značka | |
| Prepínač | Ovládací spínač Schneider | |
|
Pomocný motor | Značka | Dongfeng Cummins B140 33 |
| Typ | Radový 4-valcový, preplňovaný a medzichladenýnafta | |
| Konská sila | 140HP | |
| Menovitý výkon/maximálny čistý výkon | 103/101 kW | |
| Povolený limit nadmorskej výšky | 3000 m | |
| Menovitá rýchlosť | 2500 ot./min. | |
| Polovica rýchlosti | 750 ot./min. | |
| Maximálny krútiaci moment | 502 Nm | |
| Posun | 3,9 l | |
| Priemer paliva pri menovitom výkone | 88 mm³/strcke | |
| Emisná norma | Euro 3 | |
|
Technické vysokotlakové umývanie | šírka prania (mm) | 2500 mm |
| Rýchlosť prania | 3 – 20 km/h | |
| Tlak vody na umývanie | 10 MPa | |
| Prietok vodného čerpadla | 154 l/min | |
|
Zametanie Technické | Maximálna šírka zametania (mm) | 3,5 m |
| Maximálna zametacia kapacita | 60 000 m3/h | |
| Rýchlosť zametania | 3 – 20 km/h | |
| Účinnosť čistenia | ≥98 % | |
| Max. vdýchnutie častíc | 110 mm | |
| Veľkosť predĺženia kotúčovej kefy | ≥400 mm | |
| Maximálny uhol vyprázdňovania dverí odpadkového koša | ≥50° | |
|
Zametací systém |
Typ | Celkom 4 ks kefy a 1 sací disk namontované v médiu, poháňané hydraulickým motorom, rýchlosť je nastaviteľná, dá sa nezávisle ovládať, má funkciu automatického vyhýbania sa |
| Priemer zametacej kefy | Φ850 mm | |
| Rýchlosť zametacieho disku | 110 ot./min. vysoká rýchlosť, 80 ot./min. stredná rýchlosť, 50 ot./min. nízka rýchlosť | |
| Nastavenie uhla sklonu zametacieho disku | dopredu 4° ~ 6° extroverzia 4° ~ 7° | |
|
Prísavka | Typ | Dvojitý sací otvor, hydraulické ovládanie, pružinové odpruženie |
| Priemer sacieho otvoru | 180 mm | |
| Šírka sacieho kotúča | 2400 mm | |
|
Hydraulický systém | Typ | Otvorený typ, elektrické ovládanie |
| Hlavné komponenty | Zubové čerpadlo, hydraulický motor, hydraulický valec, solenoidový ventil | |
| Tlak | 16 MPa | |
| Objem hydraulického oleja | 60 litrov | |
| Teplota oleja | 60 °C | |
| Systém rozprašovania vody | Komponenty | Čerpadlo, tryska(splachovanie spredu a postrekovanie zozadu), vodný filter atď. |
|
Vysokotlakový vodný systém | Typ | Vysokotlakové piestové čerpadlo |
| Model | Nemecko PINFL PF36 | |
| Tlak v systéme | 10 MPa | |
| Rýchlosť otáčania | 1150 ot./min. | |
| Typ vodného ventilu | hydraulický vysokotlakový guľový ventil | |
| Tlak vodného ventilu | 7 MPa | |
| Typ trysky | Typ vysokotlakového umývania | |
| Vodný filter | Sieťka sita | |
| Navijak | 20 metrov | |
|
Nízkotlakový vodovodný systém | Model | Hangzhou Weilong 60/90 |
| Prietok | 60 metrov3/h | |
| Vzdialenosť dodávky vody | 90 metrov | |
| Šírka umývania | 24 m | |
| Bočná rozprašovacia tyč | typ | Rozprašovacia lišta typu V s funkciou automatického vyhýbania sa |
|
Elektrický systém | Typ | Riadenie DC24V, PLC |
| Volty | 24V | |
| Batéria | 2x12V | |
| Nástroje | ||
| Požiarna hadica | 2 ks | |
| Požiarny kľúč | 1 ks | |
| Kľúč na vodný filter | 1 ks | |
| Vysokotlaková striekacia pištoľ | 1 ks | |
| Manuálne vahadlo hydraulického čerpadla | 1 ks | |
| Náhradné diely | ||
| Zametacia kefa | 88 ks | |
| Tesnenie ventilátora | 1 ks | |
| Tesnenie zadných dverí | 1 ks | |
| Tesnenie sacej trubice | 2 ks | |
| Zoznam importovaných dielov | ||
| Vysokotlakové vodné čerpadlo | Nemecko PINFL PF36 | |
| Automatický vykladací ventil | Nemecko PINFL VB200/150 | |
| Poistný ventil | Nemecko PINFL VS200-180 | |
| Ovládač elektrickej rozvádzacej skrinky | Nemecko STW | |
| Otočný prepínač | Japonsko | |
| Senzor nádrže na odpadové vody | USA | |
| Hydraulické ventily | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Produkt Podrobný úvod

Konfigurácia podvozku

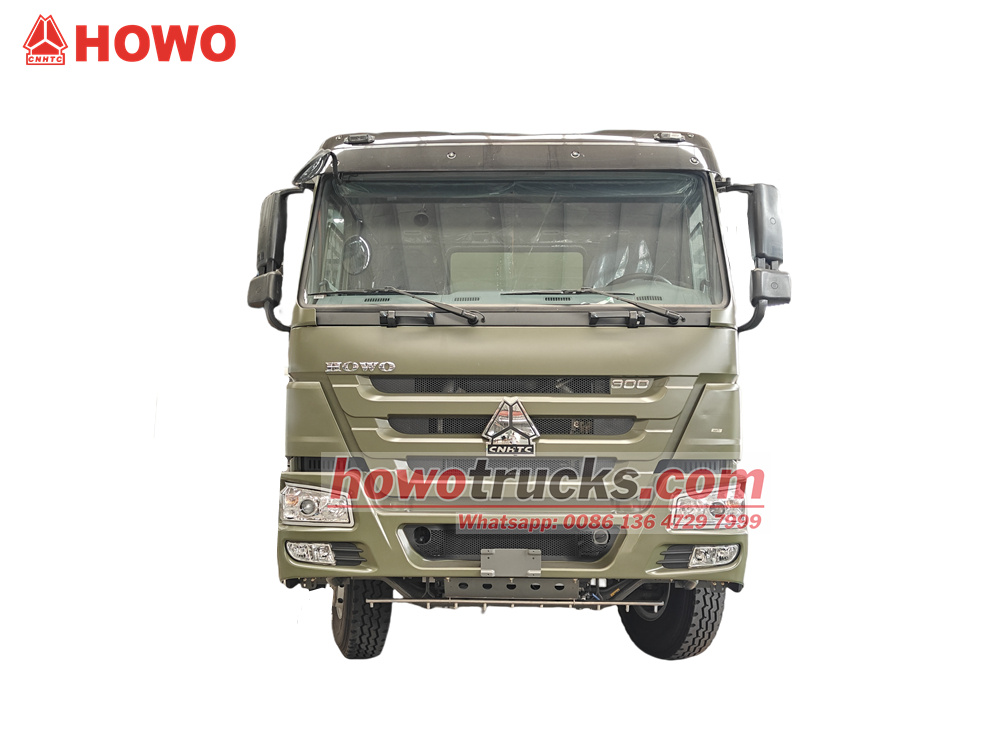

• Model podvozku: Podvozok Sinotruk HOWO HW76 s kabínou, rázvor 4600 mm.
• Hlavný motor: Vznetový motor Weichai WP10.300E22, objem 9,5 l, maximálny výkon 300 HP/220 kW, poskytuje vysoký výkon a vynikajúcu spotrebu paliva.
• Prenos: Manuálna prevodovka Sinotruk HW19710 (10 stupňov) s plynulým radením, vysokým krútiacim momentom a dokonalou kombináciou s hlavným motorom.

Nadstavba

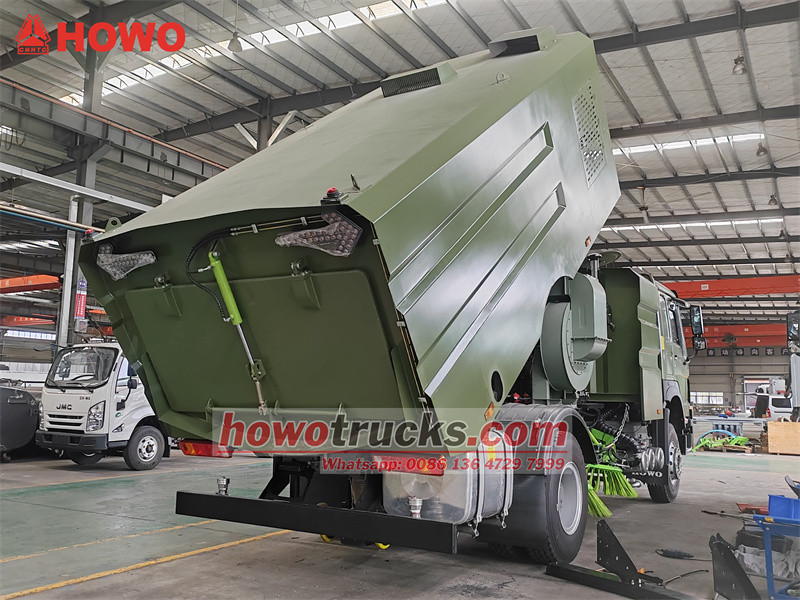

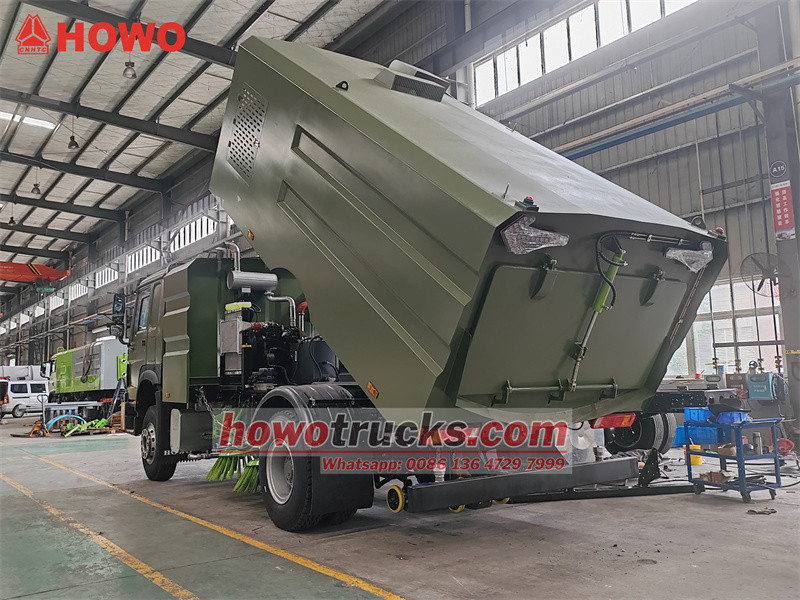

• Odpadkový kôš: Objem 8000 l. Vďaka kompozitnej konštrukcii z vnútornej vložky z nehrdzavejúcej ocele a vonkajšej vložky z uhlíkovej ocele kombinuje odolnosť nehrdzavejúcej ocele proti korózii so konštrukčnou pevnosťou uhlíkovej ocele, čo zaisťuje dlhú životnosť a jednoduchú údržbu.
• Vodná nádrž: Objem 4000 l. Vyrobený z uhlíkovej ocele, poskytuje dostatok vody pre vysokotlakové preplachovanie a systémy na potláčanie prachu.

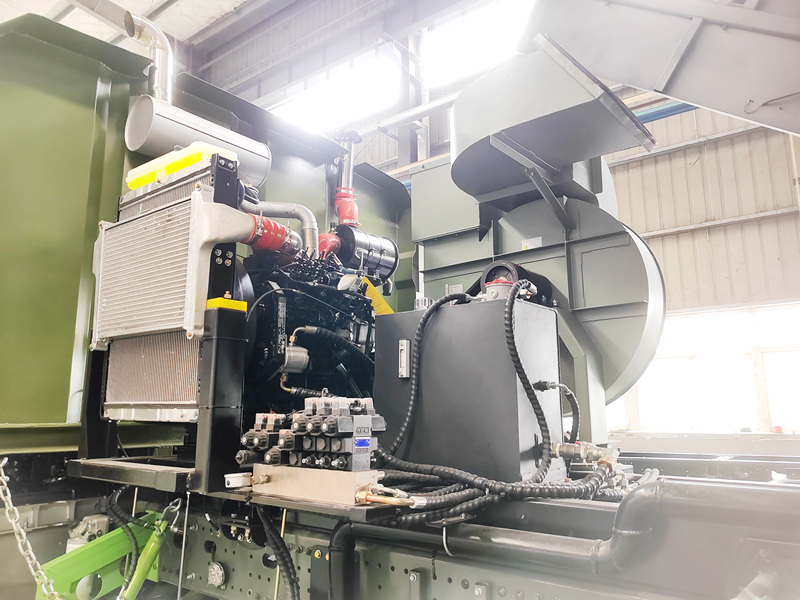

• Pomocný motor: Je vybavený dieselovým motorom Dongfeng Cummins B140 33 a je určený na pohon horných systémov zametacieho stroja (dúchadlo, vodné čerpadlo atď.), čím ponúka stabilný výkon a nízku spotrebu energie.

• Zametací systém:

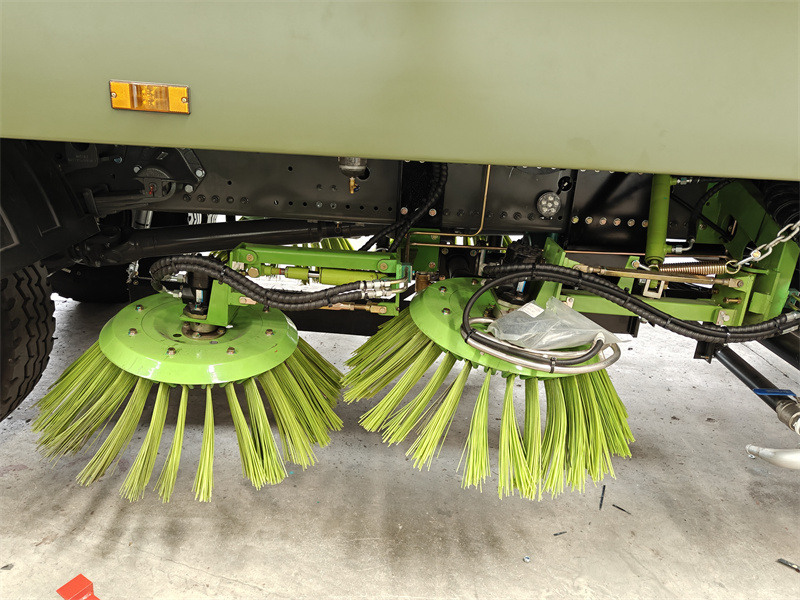

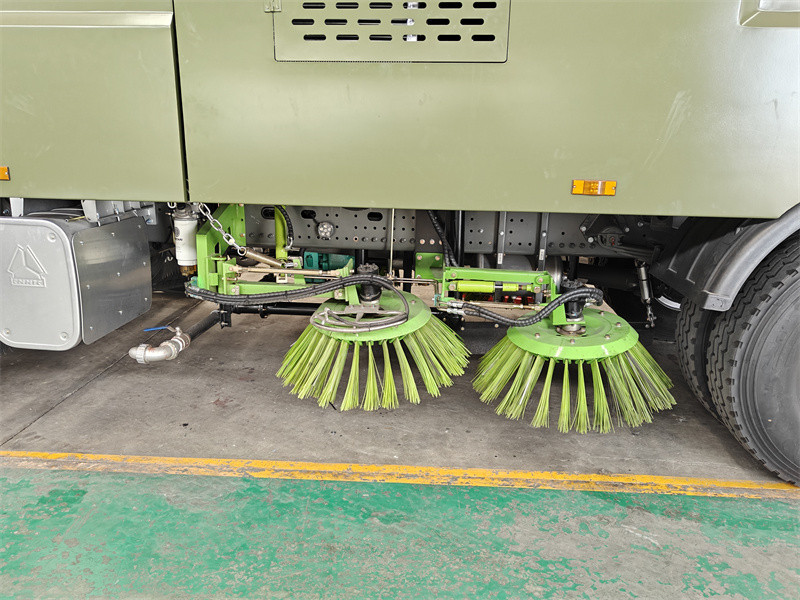

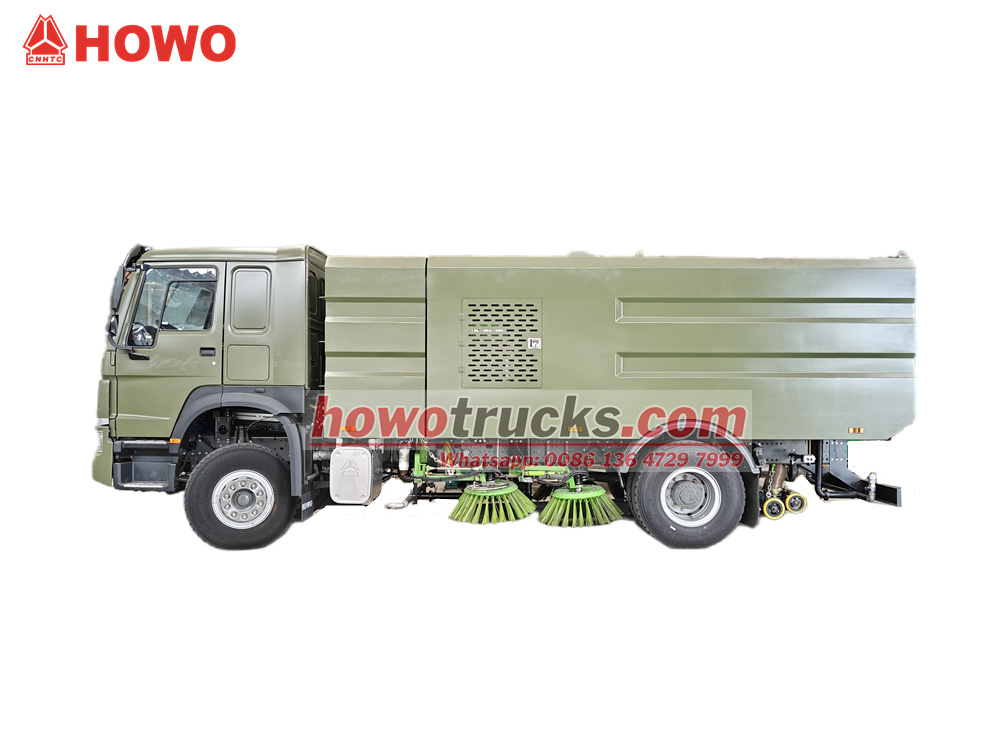

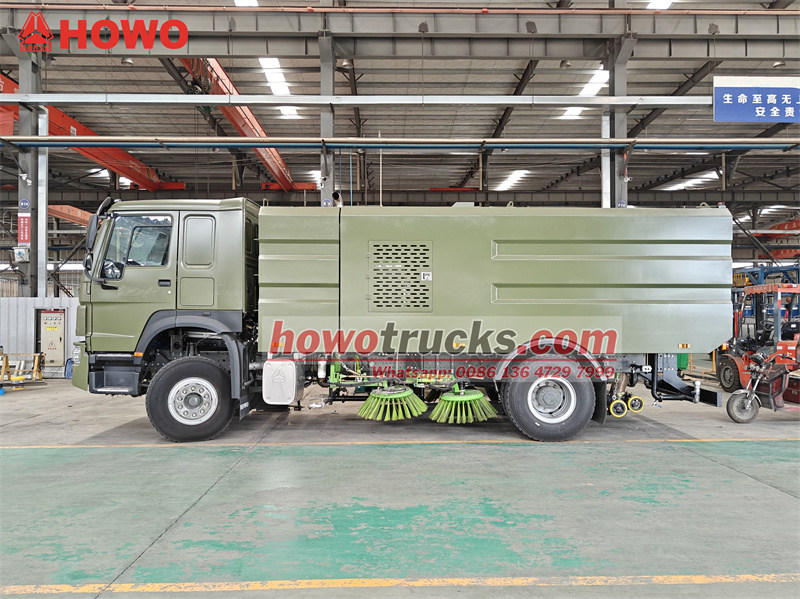

◊ Štetce: Vybavený 4 kefami (2 na každej strane), schopnými pracovať vo viacerých kombinovaných režimoch zametania.
◊ Šírka zametania: Maximálna šírka zametania dosahuje 3,5 metra, čo zaisťuje vysokú prevádzkovú efektivitu.
◊ Maximálna zametacia kapacita: Až 60 000 m³/h.
◊ Prevádzková rýchlosť: 3 – 20 km/h, nastaviteľná podľa úrovne znečistenia vozovky.
• Sací systém:

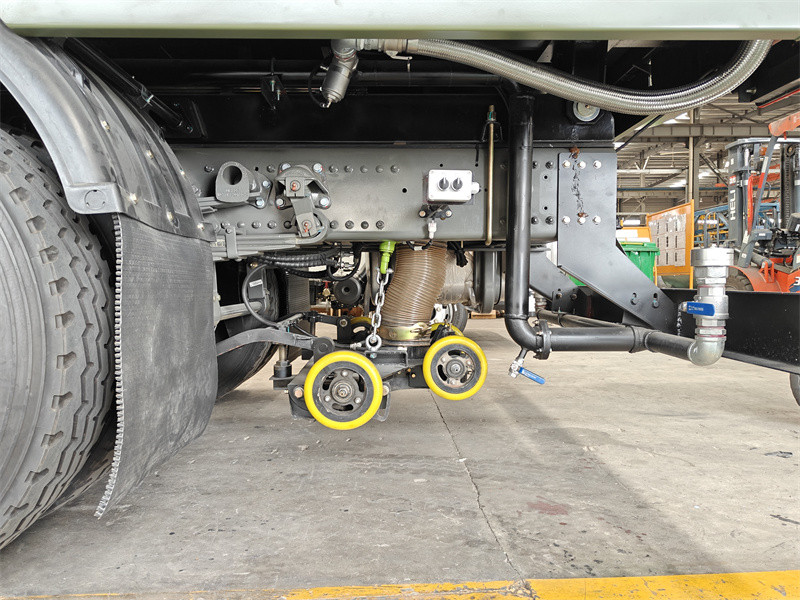

Má široký sací otvor, ktorý spolupracuje s ventilátorom a účinne zhromažďuje a prepravuje nečistoty nahromadené kefami do nádoby na odpadky.

• Vysokotlakový čistiaci systém:
◊ Vysokotlakové čerpadlo: Nemecké vysokotlakové piestové čerpadlo PINFL PF36 (prevádzková rýchlosť 1150 ot./min., tlak 16 MPa, prietok 150 l/min.), ktoré dodáva vodu pod extrémne vysokým tlakom na odstraňovanie odolných škvŕn.
◊ Šírka prania: Šírka vysokotlakového umývania je 2,5 metra.
◊ Rozloženie trysiek: V prednej časti kabíny je nainštalovaných viacero umývacích trysiek pre efektívne preplachovanie zeme.
• Nízkotlakový systém na potlačenie prachu:
◊ Nízkotlakové čerpadlo: Nízkotlakové vodné čerpadlo Hangzhou Weilong 60/90 s prietokom 60 m³/h. Pred kefami sú umiestnené ďalšie vejárovité trysky na potlačenie rozprašovaného prachu, čím sa predchádza sekundárnemu znečisteniu prachom počas prevádzky.

• Systém ventilátorov:
◊ Využíva ventilátor Weiye, ktorý poskytuje vysoký tlak vzduchu a veľký prietok vzduchu na vytvorenie silného sania pre sacie hrdlo, čím zabezpečuje dôkladné odsávanie odpadu. Je vybavený funkciou samočistenia, ktorá automaticky odstraňuje nahromadený prach a nečistoty vo vnútri ventilátora, čím sa udržiava efektívna prevádzka.
◊ Pred kefami sú tiež nainštalované trysky, ktoré umožňujú dokonalú koordináciu medzi umývaním a zametaním.
»Ⅳ.Prevádzka a riadenie
Vozidlo je vybavené dvoma systémami prevádzkového riadenia pre flexibilnú a efektívnu prevádzku:

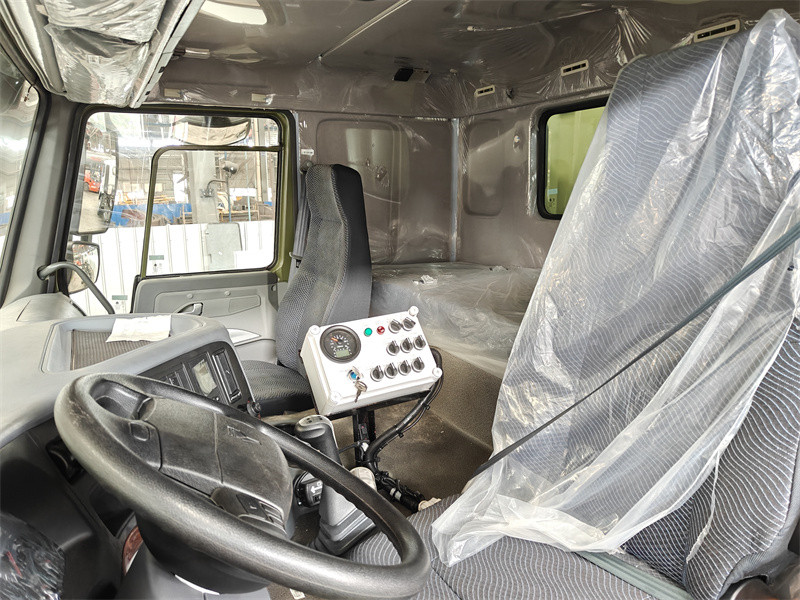

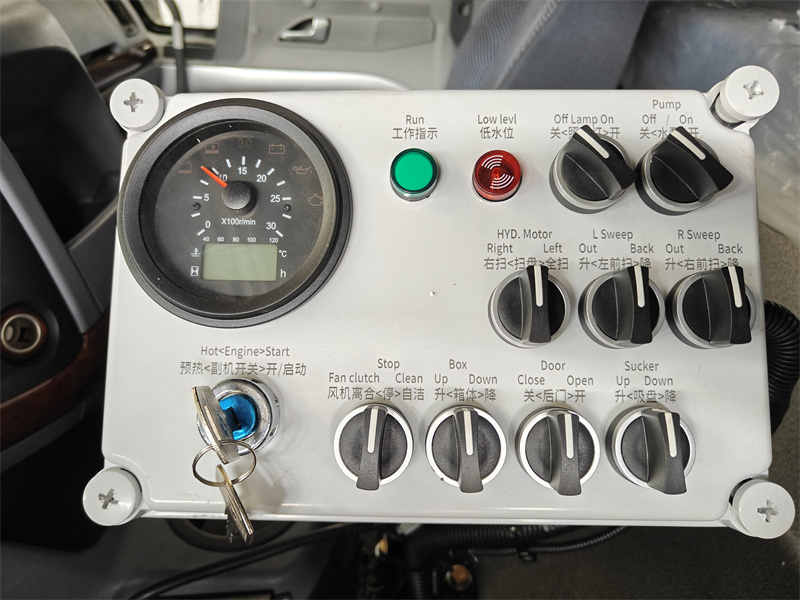

1. Ovládací panel v kabíne: Integruje ovládanie a zobrazovanie všetkých hlavných funkcií, čo umožňuje obsluhe vykonávať väčšinu úloh bez opustenia kabíny. Obsahuje:
★ Zobrazovacia jednotka: Otáčkomer pomocného motora, indikátory prevádzkového stavu, výstražná kontrolka nízkej hladiny vody.
★Funkčné prepínače: Spínač osvetlenia, spínač vodného čerpadla.
★ Ovládacie gombíky:

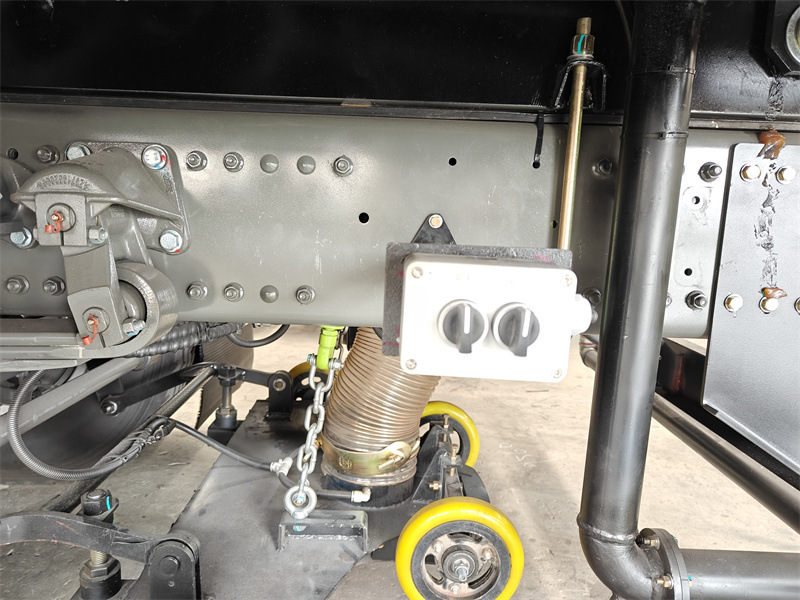

2. Pomocná ovládacia skrinka v blízkosti sacieho otvoru:
Táto sekundárna ovládacia skrinka, navrhnutá pre pohodlné ovládanie, obsahuje:
Gombík na otváranie/zatváranie zadných dverí
