Dizajn a výhody dvojitého cisternového vozidla na čistenie odpadových vôd HOWO NX 15000L

Čo je kombinované čistiace vozidlo na kanalizáciu HOWO NX 15000L?

Kombinované vákuové vozidlo na odsávanie odpadových vôd Sinotruk HOWO je navrhnuté na základe podvozku nákladného vozidla HOWO NX model 4x2, vybavené dieselovým motorom WEICHAI WD615.50 s výkonom 213 kW / 290 koní a objemom emisií 9726 cm3, spárovaným s manuálnou prevodovkou HOWO HW15710, 10 prevodovými stupňami vpred a 2 vzad, čo zabezpečuje veľmi nízku spotrebu paliva. Súprava na odsávanie odpadových vôd s objemom 15 000 litrov, ktorá je súčasťou samostatnej konštrukcie, obsahuje 10 000-litrovú cisternu na odpadové vody a 5 000-litrovú cisternu na čistú vodu, ktoré sú súčasťou samostatnej konštrukcie cisterny s výhodami ako... nižšie ťažisko, pohodlné na údržbu, bezpečné pri jazde a prepravePodrobný popis vákuovej a vodnej montáže je uvedený nižšie:

Vákuová montáž: Objem 15 000 litrov, materiál Q355 s hrúbkou 6 mm pre nádrž a kryt plášťa, štandardne s bezpečnostnou prepážkou, prispôsobený vodný obeh model vákuového čerpadla SK-12, maximálny tlak 8 000 Pa, efektívny prietok 12 m3/min, menovité otáčky 970 ot./min. Štandardný vstupný ventil čerpadla DN100 a výstupný ventil DN150, prispôsobený redukčný ventil a 10 m hadicový navijak DN100.

Vodná zostava: Objem 5000 litrov, materiál Q355 s hrúbkou 4 mm pre cisternu a 6 mm kryt plášťa, štandardne s bezpečnostnou prepážkou, spárované s vysokotlakovým čerpadlom modelu 3N2, maximálnym tlakom 240 barov/psi, maximálnym prietokom 170 l/min, rýchlosťou čerpadla 405 ot./min, spárované s 60 m navijakom hadice φ19 a efektívne s 10 sadami trysiek.

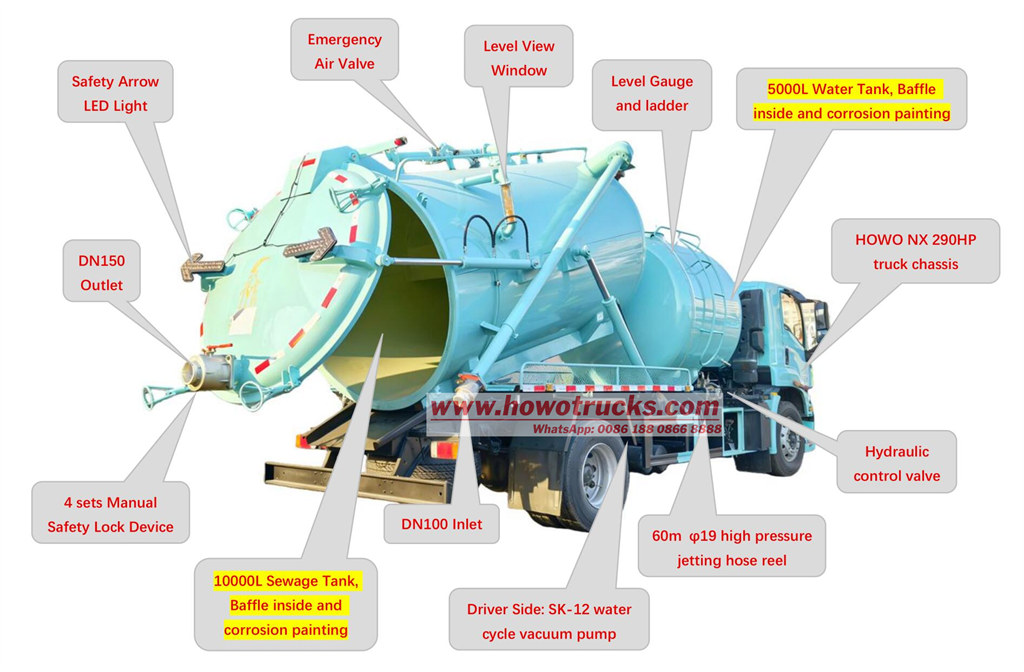

Hlavná súčasť pre kanalizačný čistič odpadových vôd HOWO 15CBM?

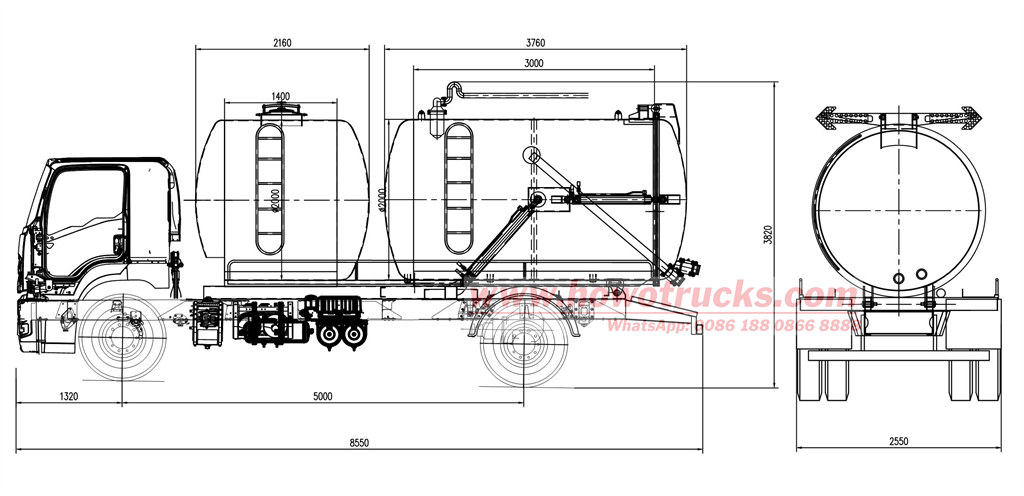

Technický výkres a parametre pre vákuové čistenie HOWO?

Názov nákladného vozidla	Kombinovaný vákuový čistič HOWO NX
Kabína	HOWO NX 290
Motor	WEICHAI WD615.50, 290 koní, 9726 cm3
Prenos	HW15710, 10F a 2R
Vodná nádrž	Objem 5000 litrov Vysokotlakové čerpadlo 3N2, 24 MPa a prietok 170 l/min, s navijakom na 60 hadíc
Nádrž na odpadové vody	Objem 10 000 l Vákuové čerpadlo SK-12, 8000 Pa a prietok 12 m3/min, s rýchlosťou 970 ot./min
Typ tela	Materiál Q355, so samostatnou karosériou cisterny, predná časť pre čistú vodu, zadná časť pre odpadovú vodu
