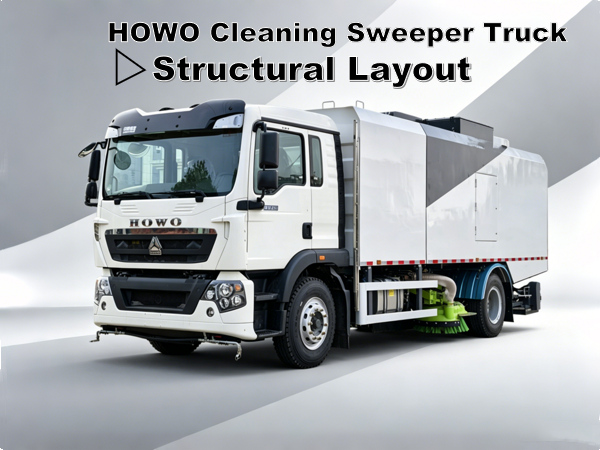

Štrukturálne usporiadanie zametacieho vozidla HOWO

Zametacie vozidlá HOWO sú kľúčovým špecializovaným vybavením pre moderné sanitačné operácie, ktoré integrujú zametanie, vysávanie, vysokotlakové umývanie a čistenie povrchu vozoviek. Dokážu vykonávať viacero úloh v jednej operácii vrátane zametania odpadu z ciest, potláčania prachu a umývania obrubníkov. Účinne potláčajú prach z ciest, zlepšujú kvalitu ovzdušia a prispievajú k normalizovanej a zdokonalenej sanitácii a dlhodobému ekologickému riadeniu miest.

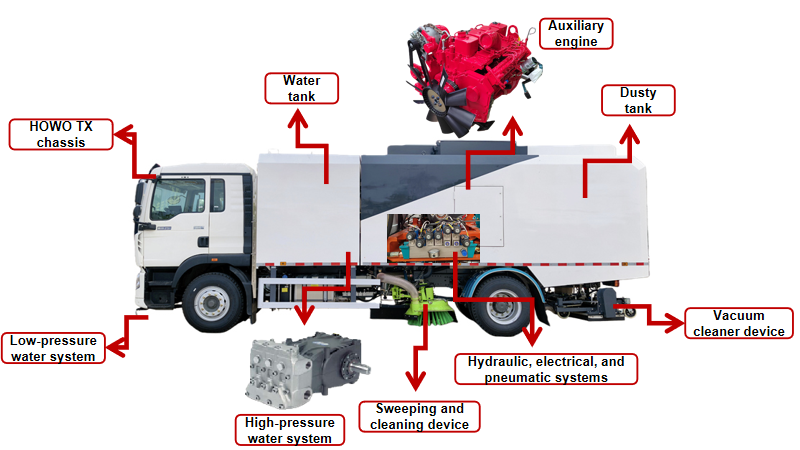

⇒ Celková schéma rozloženia vozidla:

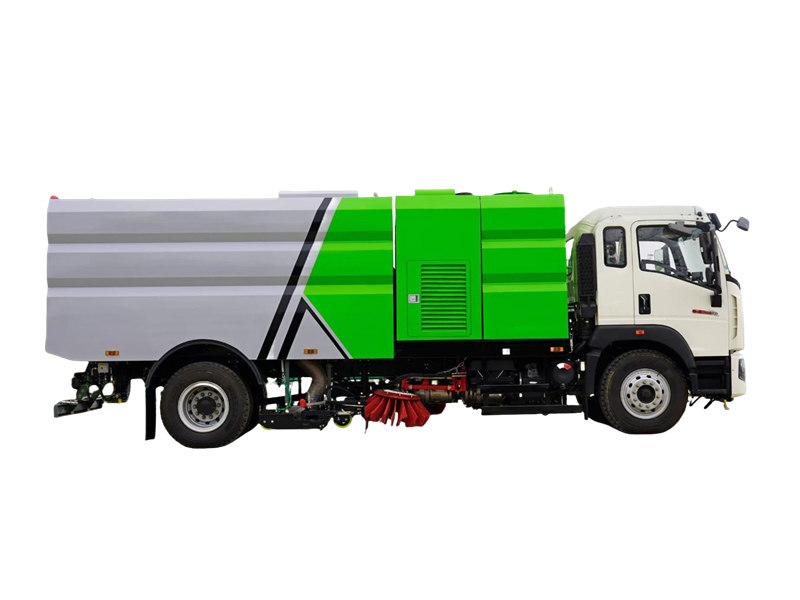

Schéma rozloženia zametacieho vozidla HOWO ukazuje, že nadstavba pozostáva z karosérie, podvozkovej plošiny, zametacieho a umývacieho zariadenia, zariadenia na odsávanie prachu, energetického systému, vysokotlakového vodného systému, nízkotlakového vodného systému, postrekovacieho systému, hydraulického systému, elektrického systému a vzduchového systému. Pracovné zariadenie má centrálne umiestnené usporiadanie dvoch zametacích diskov, centrálne umiestnenú širokú saciu trysku a rozprašovaciu lištu v tvare V.

1. Optimalizácia usporiadania zostavy nádrže:

● Nádrže na čistú vodu sú umiestnené nezávisle pred napájacím systémom, čím sa znižuje vplyv hluku napájacieho systému a elektromagnetického žiarenia na kabínu.

● Ďalšia časť nádrže na čistú vodu je integrovaná do odpadkového koša, čím sa zlepšuje využitie priestoru a objem odpadkového koša sa zvyšuje na 6 m³ a objem nádrže na vodu na 5 m³.

● Vo vnútri odpadkového koša sú nainštalované vysokotlakové trysky s vysokým prietokom pre rýchle oplachovanie a samočistenie.

● Nádrž na čistú vodu aj kôš na odpad sú vyrobené z nehrdzavejúcej ocele, čo ponúka vynikajúcu odolnosť proti korózii a predlžuje životnosť konštrukčných komponentov.

● Trojuholníkový ohyb a prehnutá hrana v hornej časti sa vyhýbajú ostrým uhlom, čo vedie k novému a sofistikovanému celkovému vzhľadu.

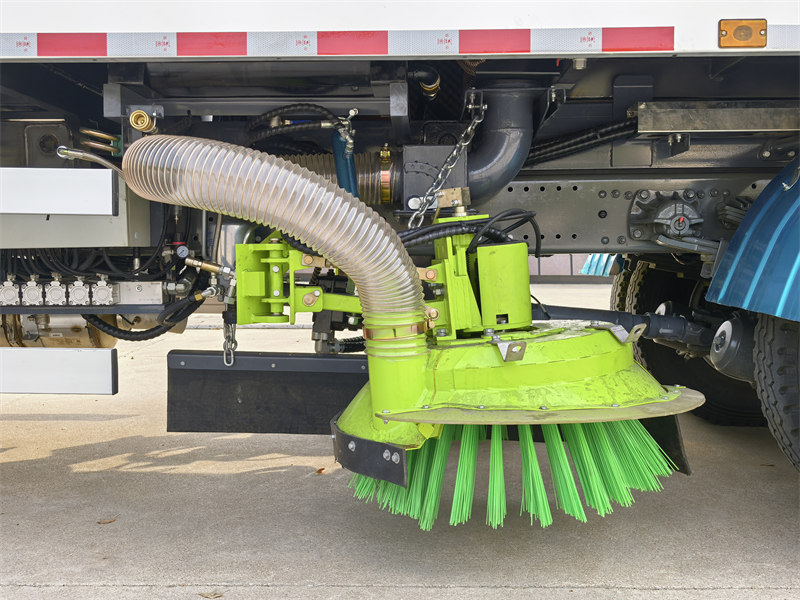

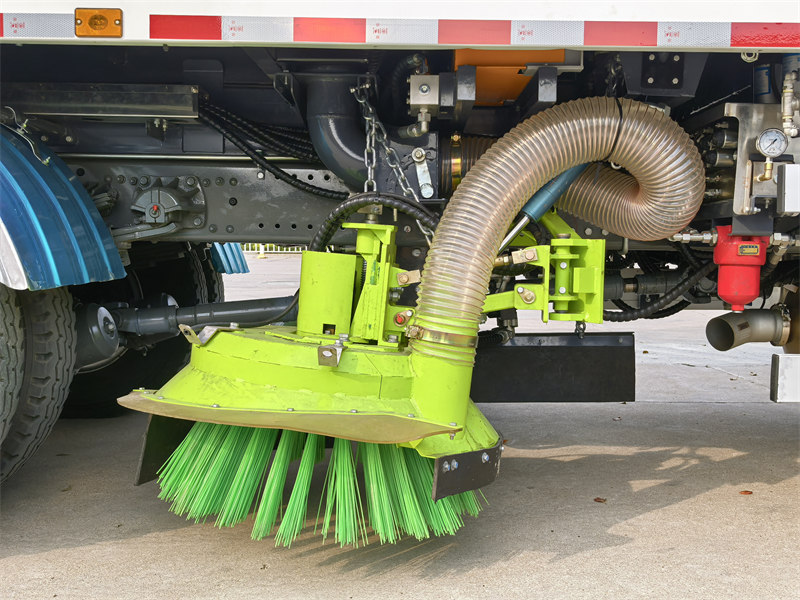

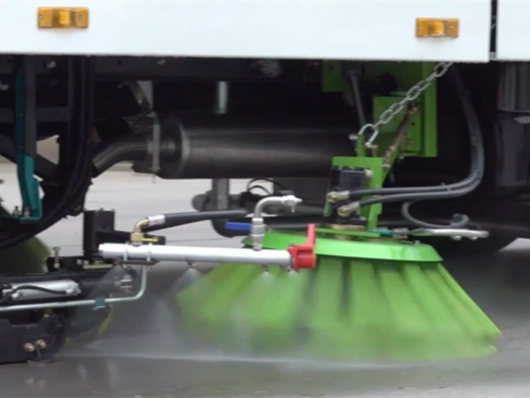

2. Adaptívne ovládané zametacie zariadenie:

● Návrh na predchádzanie kolíziám: Ľavý a pravý zametací disk a konštrukcia rozprašovacej lišty majú automatickú ochranu pred prekážkami a funkcie resetovania, čo umožňuje automatické vyhýbanie sa pevným prekážkam.

● Vysoko odolné kefy proti opotrebovaniu: Úpravou pomerov polypropylénu, polyetylénových surovín, anorganických plnív a ich prísad bola navrhnutá a vyvinutá receptúra ​​štetín s vynikajúcou odolnosťou voči treniu a opotrebovaniu.

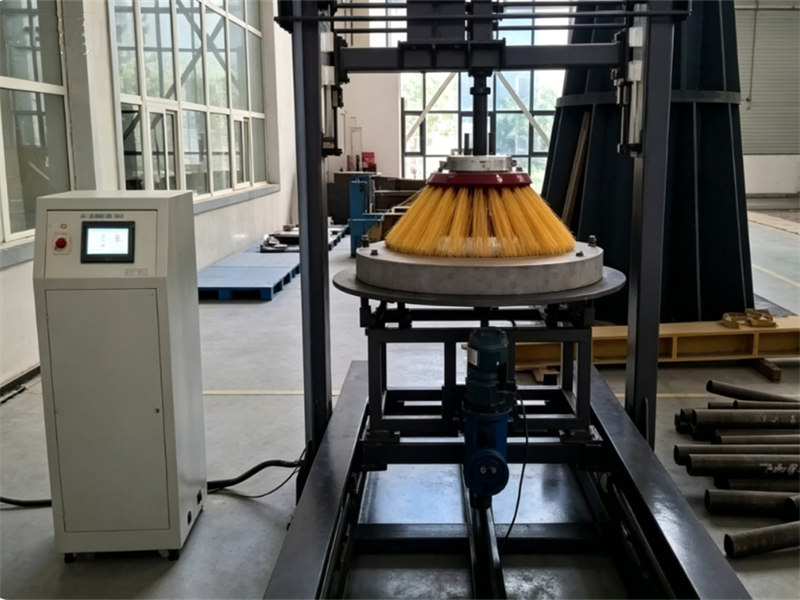

Súčasne sa vykonali výkonnostné testy každého experimentálneho zloženia. Štetiny kefy na báze nylonu preukázali 100 % predĺženie životnosti, čím sa prevádzkové náklady používateľov znížili o 50 %.

3. Vysokoúčinné zariadenie na odsávanie prachu:

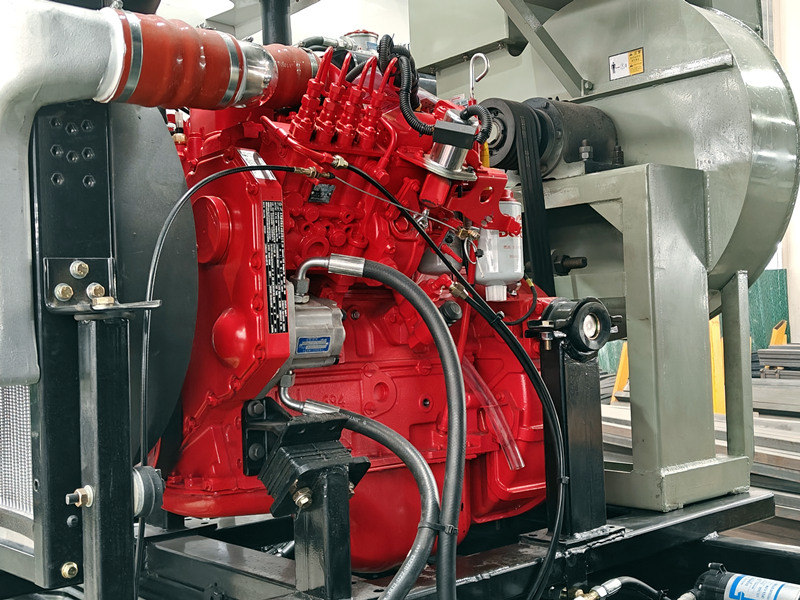

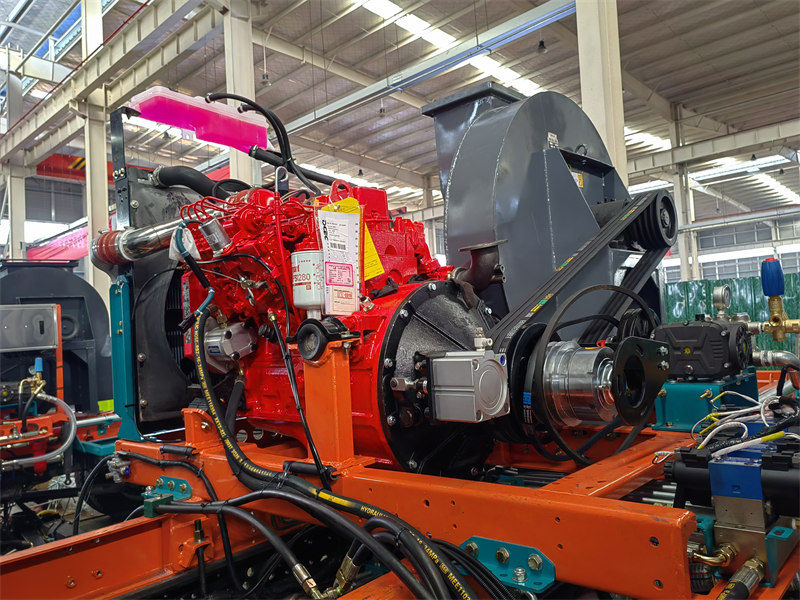

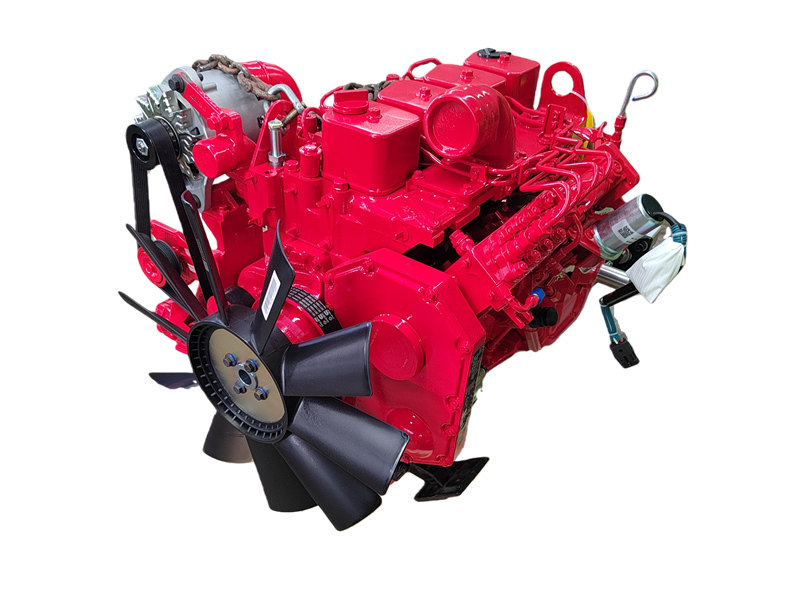

● Hlavný zdroj energie, pomocný motor:

Systém vzduchových potrubí je základom pneumatického dopravného systému zametača. Zahŕňa 3 hlavné časti: saciu trysku, potrubie krytu a ventilátor, ktoré určujú sací výkon nečistôt.

● Vysokoúčinná prísavka:

♦ Zariadenie na zber prachu sa nachádza pred zadnou nápravou vozidla a využíva plávajúcu saciu trysku a dvojitý vzduchový kanál.

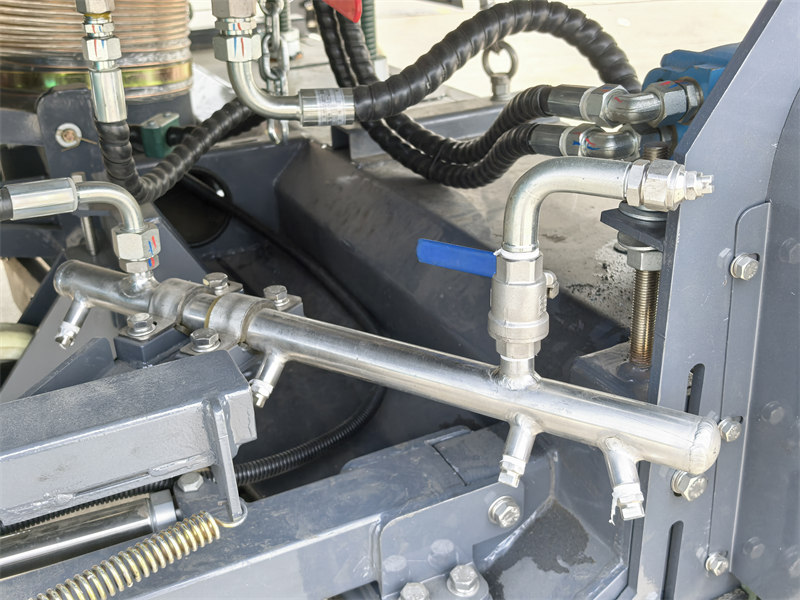

♦ Má široký sací záber a vnútorne integruje vysokotlakovú vodnú rozprašovaciu lištu s ľavou a pravou vodnou rozprašovacou lištou na oboch stranách.

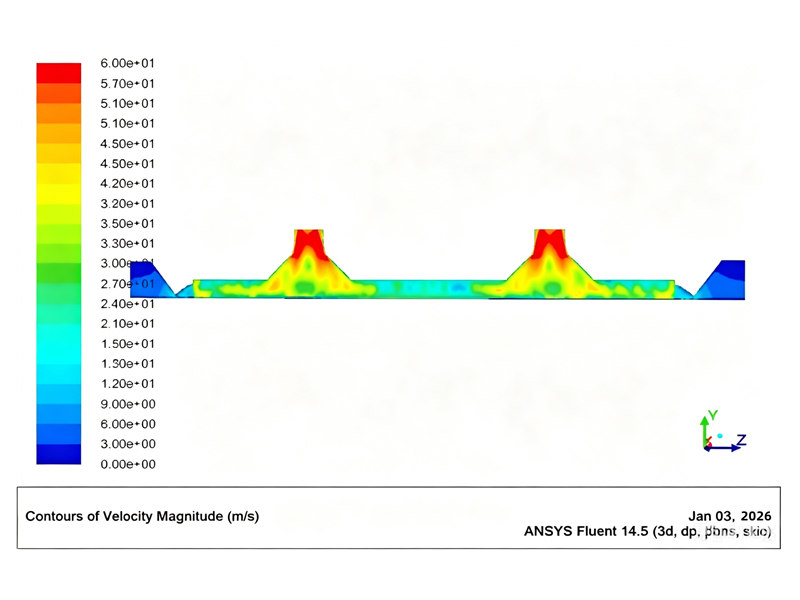

♦ Vďaka optimalizovanému prúdeniu vzduchu a štruktúre v sacej tryske sa zvyšuje sacia kapacita, čo vedie k silnému saniu a účinnosti čistenia 98 %.

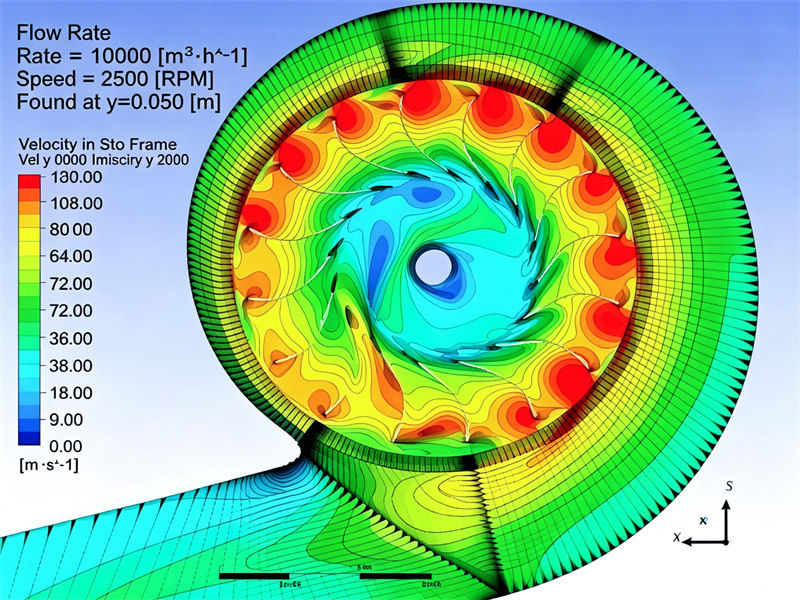

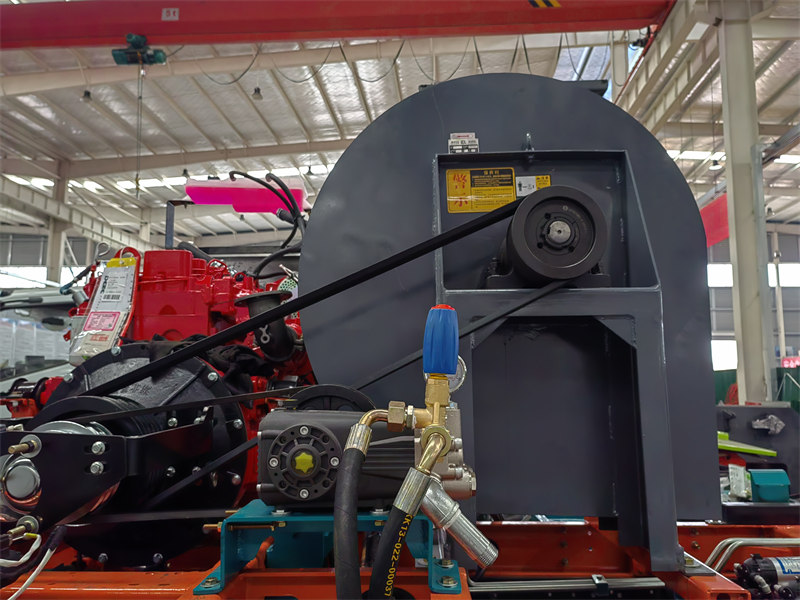

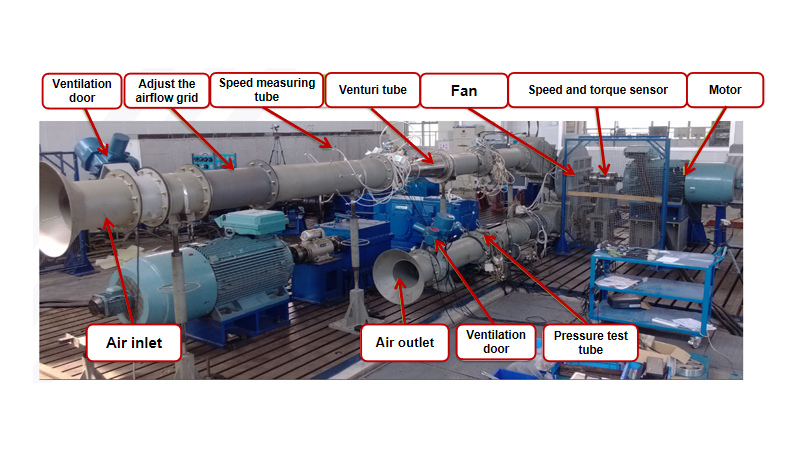

● Odstredivý ventilátor:

♦ Vďaka vlastnému vysokotlakému odstredivému ventilátoru dosahuje maximálny prietok vzduchu 12 000 m³/h.

♦ Ventilátor sa môže pochváliť vysokým celkovým tlakom a vysokou účinnosťou, čím zvyšuje mechanickú účinnosť o viac ako 15 % a tlak vzduchu o 25 %.

♦ Čepele sú vyrobené zo špeciálnej ocele a vďaka svojmu jedinečnému tvaru sú mimoriadne odolné voči opotrebovaniu.

4. Bezpečný a spoľahlivý vysokotlakový vodný systém:

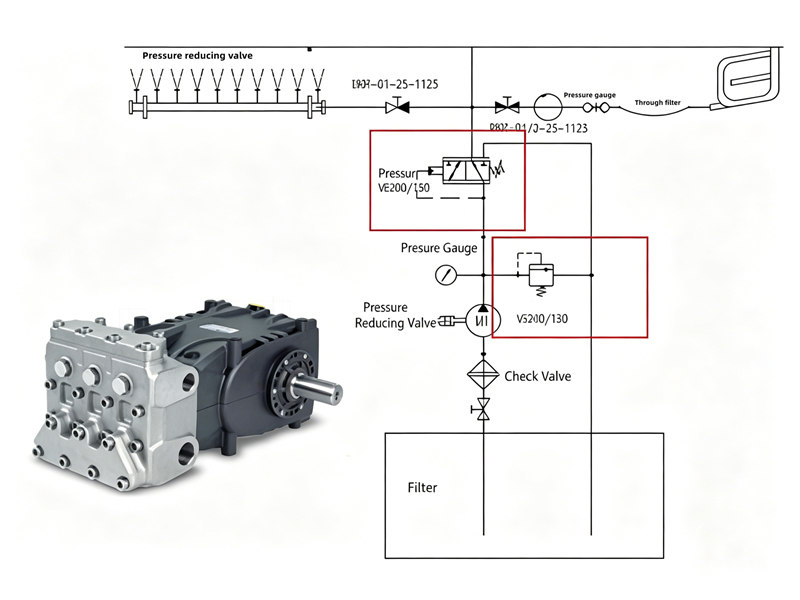

● Vysokotlakový vodný systém má dvojitú ochranu proti pretlaku:

♦ Prvá úroveň ochrany sa dosahuje odľahčovacím ventilom nastaveným na 5 MPa.

♦ Druhá úroveň ochrany sa dosahuje prepúšťacím ventilom nastaveným na 7 MPa.

Keď ručná striekacia pištoľ náhle prepne z režimu striekania do zatvoreného režimu, tlak v systéme sa náhle zvýši. Odľahčovací ventil nemusí mať čas reagovať, v takom prípade sa poistný ventil okamžite otvorí, čím sa zabezpečí bezpečnejšia a spoľahlivejšia prevádzka vodného čerpadla a ďalších komponentov vodného systému.

● Funkcia pneumatického čistenia potrubí:

♦ Vysokotlakový vodný systém je vybavený rýchlospojkou na prefukovanie nemrznúcej zmesi, ktorá zabraňuje zamrznutiu komponentov vodného systému pri nízkych zimných teplotách.

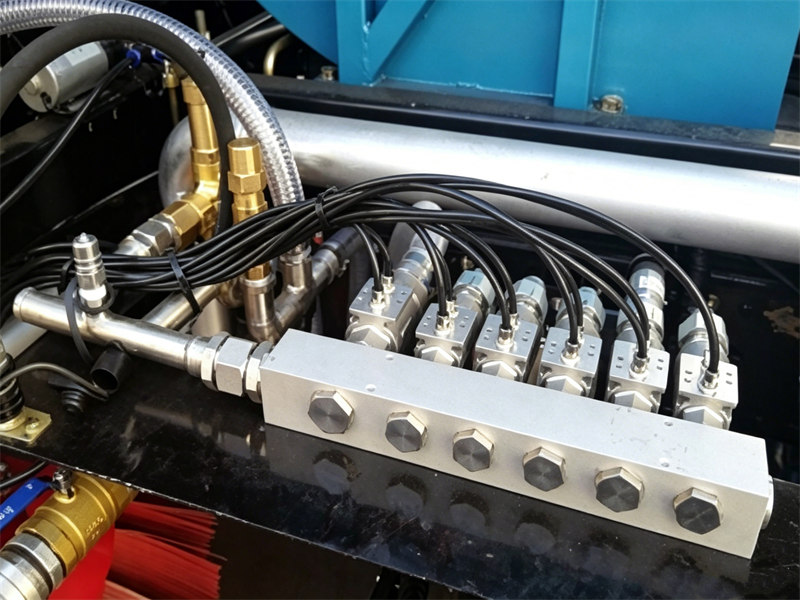

♦ Vysokotlakový rozvodný ventil vody využíva pneumatickú integrovanú zostavu vodného ventilu, ktorá sa ľahko udržiava a je vysoko spoľahlivá.

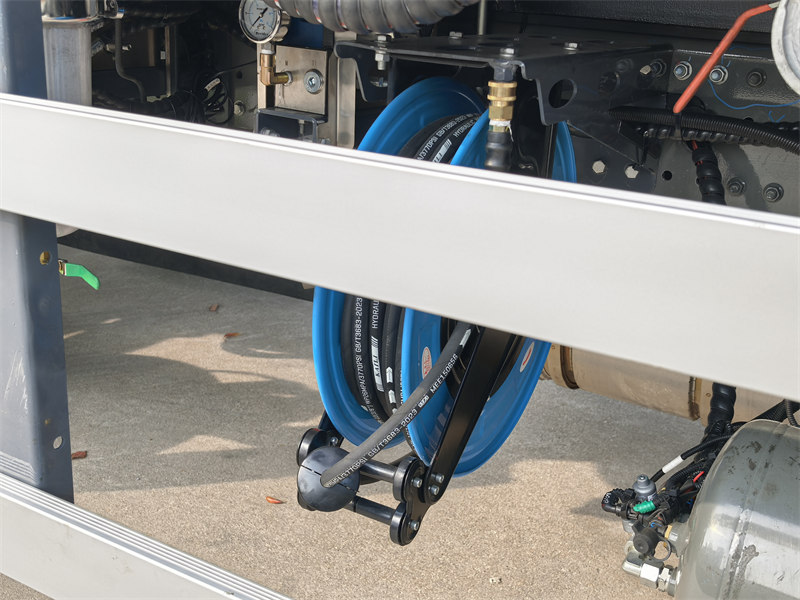

♦ Vybavený automatickým navíjaním hadice a vysokotlakovou vodnou pištoľou dokáže vykonávať cielené čistenie a údržbu vozidiel.

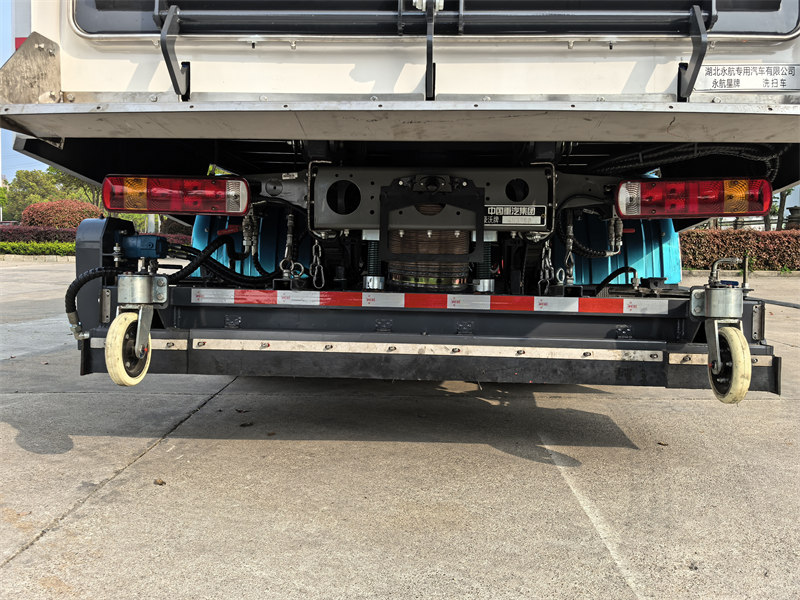

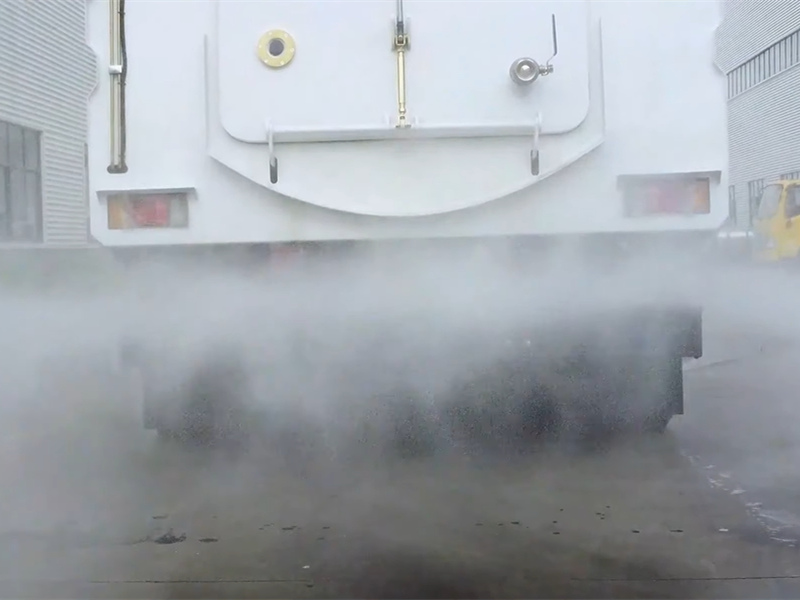

♦ V zadnej časti vozidla je nainštalovaný zadný rozprašovací systém na potlačenie prachu.
