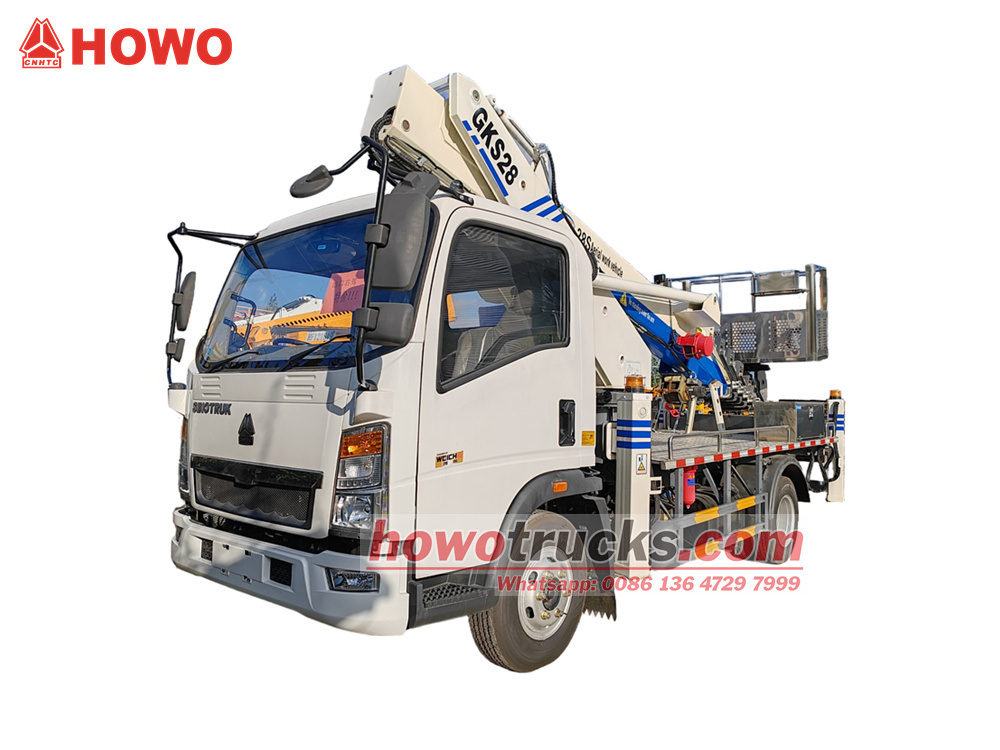

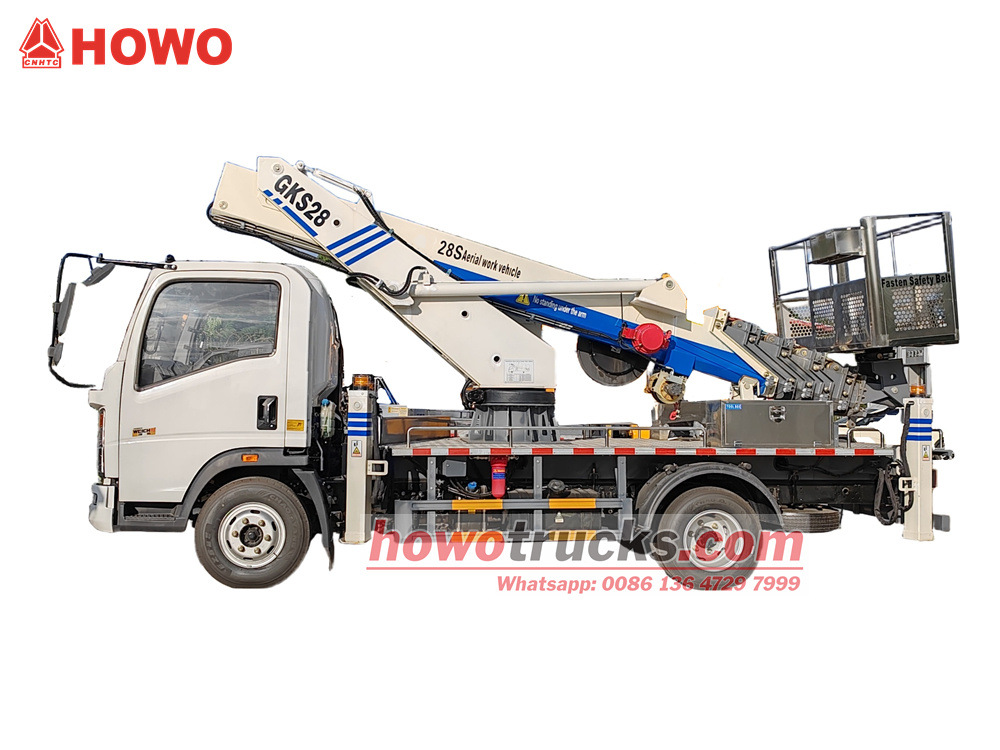

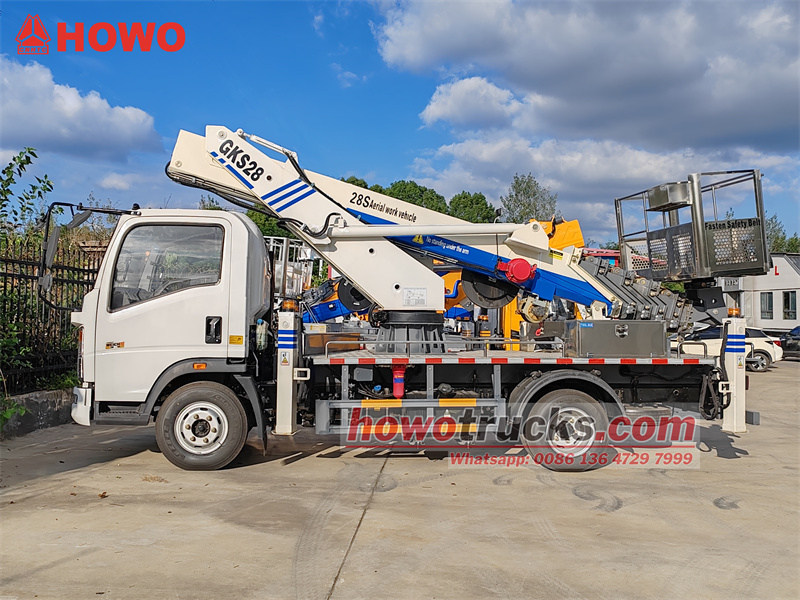

Tento vysokozdvižný vozík Sinotruk s pracovnou plošinou RHD má podvozok ľahkého nákladného vozidla HOWO RHD s rázvorom 4500 mm. Je vybavený motorom Weichai WP2.3Q140E62 a prevodovkou WLY6TS55. Horná časť karosérie má 6-dielny teleskopický výložník ovládaný zo zeme a otočný stôl.ovládacia skrinkaalebo diaľkovým ovládaním. Môže sa otáčať o 360 stupňov stupňov, má štyri hydraulické výložníky, maximálnu nosnosť lyžice 200 kg, panely z hliníkovej zliatiny a vzorovaný protišmykový chodník. Súčasťou sú aj nočné prevádzkové svetlá.
Pracovná kapacita :
28mTyp kabíny :
Howo RHD cabinRozmer (mm) :
7825x2350x2950mmPohonný systém :
4x2,LHDRázvor (mm) :
4500Špecifické pre motor :
140HP/WP2.3Q140E62Prevodovka :
WLY6TS55 transmission,6-speed,manualPredná náprava (kg) :
3200Zadná náprava (kg) :
7000Poznámka :
6-section telescopic boom
Výrobca:CSTRUCKS GROUP LIMITED.
Sme profesionálny výrobca špeciálnych vozidiel,
Úplne nové a100 %Kvalitazaručené.
▶Ⅰ. Predstavenie produktu:

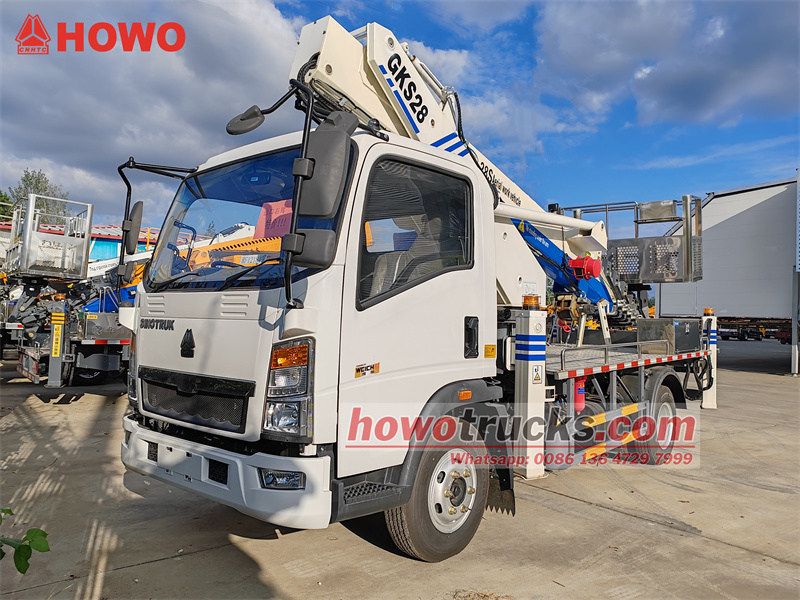

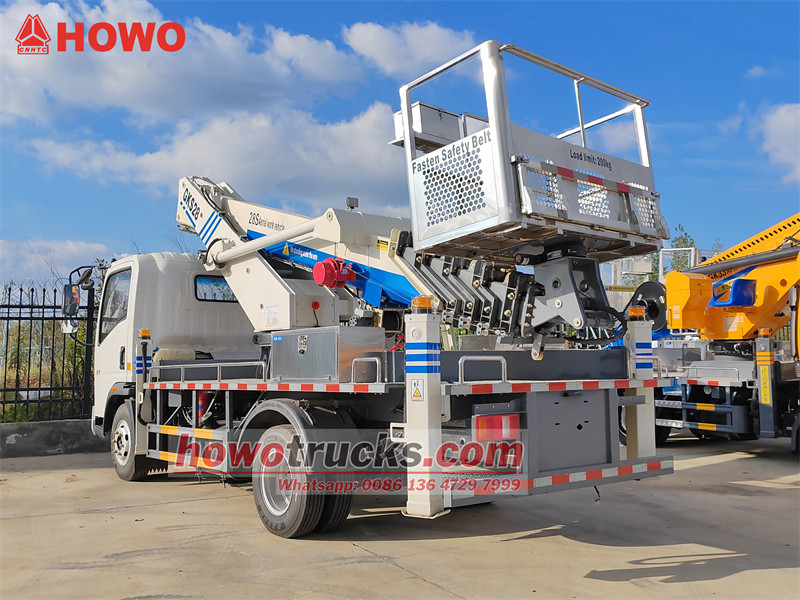

Ten/Tá/To Letecká pracovná plošina HOWO s pravým pohonom 28M kombinuje efektivitu, bezpečnosť a inteligenciu, je špeciálne navrhnutý pre scenáre leteckých prác. Využíva podvozok ľahkého nákladného vozidla Sinotruk s pravostranným riadením a rázvorom 4 500 mm pre vynikajúcu prispôsobivosť. Motor Weichai China VI a 6-stupňová prevodovka sa spájajú za výkonný a ekologický výkon. Šesťdielny teleskopický výložník podporuje 360 stupňov.° rotácia a pozemný ovládací panel, otočný stôl a diaľkové ovládanie ponúkajú flexibilnú a pohodlnú obsluhu. Mechanická samovyvažovacia pracovná plošina zaisťuje prevádzkovú stabilitu. Štyri hydraulické výložníky (predné v tvare X a zadné v tvare H) sa nezávisle nastavujú, aby sa prispôsobili zložitému terénu a zabránili deformácii nosníka.
Nočné prevádzkové svetlá, inteligentný systém prepojenia a zobrazenie pracovného stavu v reálnom čase zvyšujú bezpečnosť a efektivitu. Hlavné komponenty sú dovážané od renomovaných domácich značiek a sú vybavené bezpečnostnými prvkami, ako sú obojsmerné hydraulické zámky a vyvažovacie ventily, vďaka čomu sú efektívnou a spoľahlivou voľbou pre aplikácie v mestskej správe, stavebníctve a záchranných službách.
▶II. Produkt Výhody:1. Vysoká prispôsobivosť: Dizajn s pravostranným riadením, primeraný rázvor a vysokovýkonný podvozok.
2. Inteligentná prevádzka: Prepojený riadiaci systém a monitorovanie v reálnom čase zvyšujú efektivitu a bezpečnosť.
3. Optimalizovaná štruktúra: Šesťuholníkový výložník a nezávislé nastavenie výložníkov sa prispôsobujú zložitému terénu.
4. Zabezpečenie kvality: Dovážané základné komponenty, stabilný a spoľahlivý hydraulický systém a nízke náklady na údržbu.
▶Ⅱ. ProduktŠpecifikácie:
| HOWO 28m Letecký pracovný nákladný automobil | |||||
| Popis vozidla | |||||
| Model vozidla | Nákladné auto s plošinou | Celkové rozmery | 7825x2350x2950mm | ||
| Celková hmotnosť vozidla | 9890 kg | Pracovná výška | 28 m | ||
| Pohotovostná hmotnosť | 6280 kg | Maximálna rýchlosť | 95 km/h | ||
| Popis podvozku | |||||
| Značka podvozku | ISUZU | ||||

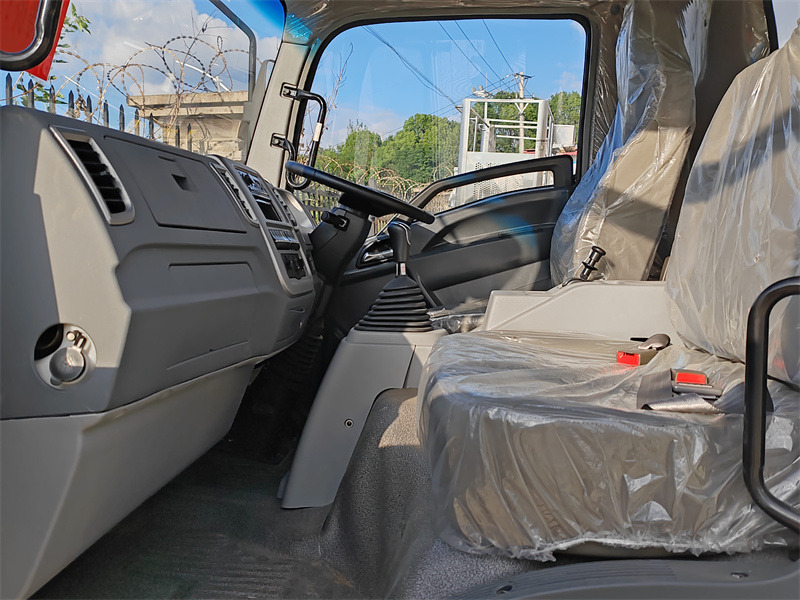

| Kabína | HOWO Pravostranné riadenie ľahká kabína, 2 sedadlá, s klimatizáciou | ||||
| Rázvor kolies | 4500 mm | ||||
| Počet náprav | 2 | ||||
| Náprava | Predná náprava | 3,2T | |||
| Zadná náprava | 8T | ||||
| Rozchod predných/zadných kolies | 1798 /1764 mm | ||||
| Predný/zadný previs | 1240 /2085 mm | ||||
| Trakčný systém | 4x2 | ||||
| Systém riadenia prevádzky | Posilňovač riadenia | ||||
| Brzdový systém | Vzduchová brzda | ||||
| Prenos | Prevodovka WLY6TS55, 6-stupňová, manuálna | ||||
| Špecifikácia pneumatiky | 8.25R20 | ||||
| Množstvo pneumatík | 6+1 | ||||
| Popis motora | |||||
| Výroba motorov | MOTOR WEICHAI | ||||
| Model motora | WP2.3Q140E62 | ||||
| Konská sila | 140 koní/103 kW pri 3200 ot./min. | ||||
| Typ | Vodou chladený štvortaktný, radový 4-valcový, preplňovaný, s medzichladičom, dieselový | ||||
| Maximálny krútiaci moment | 320 N·m pri 1400 – 2400 ot./min. | ||||
| Posun | 2289 ml | ||||
| Emisná norma | Euro 6 | ||||
| Popis horných častí | |||||
| Prevádzkový stav | |||||
| Typ výložníka | 6-sekčný synchrónny teleskopický výložník | ||||
| Uhol natočenia | Obojsmerná 360 º plynulá rotácia, závesný košík 360 º rotácia | ||||
| Max. pracovná výška | 28 m | ||||
| Maximálny pracovný rádius | 14,5 m | ||||
| Prevádzková poloha | Gramofón, ovládacia skrinka, bezdrôtové diaľkové ovládanie | ||||
| Režim ovládania | Riadiaci systém zbernice ZYK, elektrohydraulický proporcionálny riadiaci systém, na dosiahnutie plynulej regulácie rýchlosti | ||||
| Plošiny a chodníky | Hliníkový plech, hliníkový kockovaný plech | ||||
| Vedro | |||||
| Menovité zaťaženie | 200 kgprotišmyková podlaha | ||||
| Veľkosť | 1000*750*1100 mm | ||||
| Materiál | Nerezová oceľ | ||||
| Nastavenie režimu vyváženia | Hydrostatický nivelačný systém | ||||
| Bezpečnostný pás | 1 sada | ||||
| Výložník | |||||
| Typ | Predný typ V / zadný typ H | ||||
| Číslo | 4 | ||||
| Úprava | Upravené samostatne, alebo riadené koordinovaným spôsobom | ||||
| Režim ovládania opornej nohy | Manuálne hydraulické ovládanie | ||||
| Hydraulický zámok | Obojsmerný hydraulický zámok pre štyri nohy | ||||
| Stroboskopické svetlo na nohách | Žlté svetlá | ||||
| Horizontálny rozsah prednej výložníkovej opierky | 4370 mm | ||||
| Horizontálny rozsah zadnej výstuhy | 4150 mm | ||||
| Konfigurácia zabezpečenia | |||||
| Automatické blokovacie zariadenie pre rôzne prevádzkové polohy | Predchádzajte riziku nesprávnej prevádzky | ||||
| Ručné núdzové čerpadlo | Keď dôjde k poruche motora a hlavného čerpadla, núdzový systém pošle pracovníka späť na zem a vozidlo sa vráti do prevádzkového stavu. | ||||
| Núdzové zastavenie pracovnej plošiny | Používa sa na núdzové zastavenie a obmedzené ovládanie výložníka | ||||
| Automaticky obmedziť pracovný rozsah | Keď pracovný rozsah dosiahne stanovenú hodnotu, nebezpečný smer sa automaticky obmedzí. | ||||
| Zariadenie na ochranu proti úniku | Vybavené ochranou proti úniku pre zaistenie bezpečnosti napájania a elektrického náradia | ||||
▶Ⅲ. ProduktDetaily:

Konfigurácia podvozku
• Podvozok: Využíva osvedčené a spoľahlivé podvozky ľahkých nákladných vozidiel s pravostranným riadením od spoločnosti Sinotruk, čím zaručuje zaručenú kvalitu.
• Rázvor: 4500 mm, čo poskytuje vynikajúcu stabilitu pri jazde a dostatok priestoru pre hornú časť karosérie.
• Pohonná jednotka: Vybavený vysokovýkonným motorom Weichai WP2.3Q140E62 s objemom 2,3 l, výkonom 140 koní a spĺňajúcim emisné normy Euro VI.
• Prenos: Vhodné pre šesťstupňovú prevodovku WLY6TS55.

Štruktúra hornej časti tela:

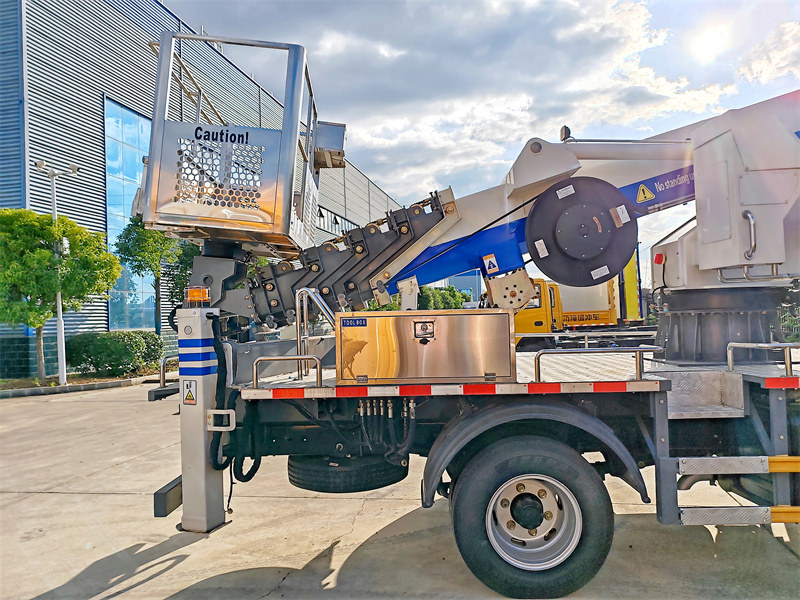

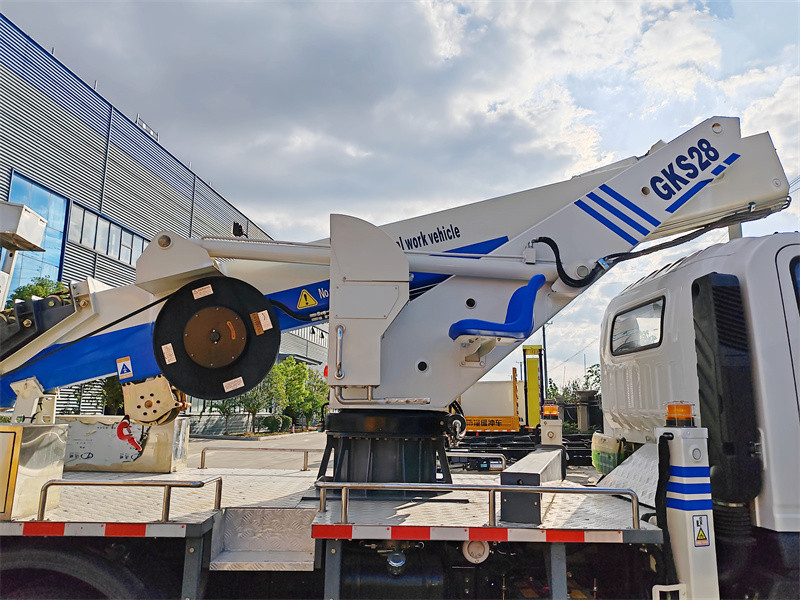

• Pracovný výložník: Päťdielny teleskopický výložník s vysokou pevnosťou má šesťuholníkový dizajn pre vysokú štrukturálna pevnosť, synchronizované vysúvanie a zasúvanie, plynulý pohyb a široký pracovný rozsah.Max. pracovná výška 28 m, max. pracovný rádius 14,5 m

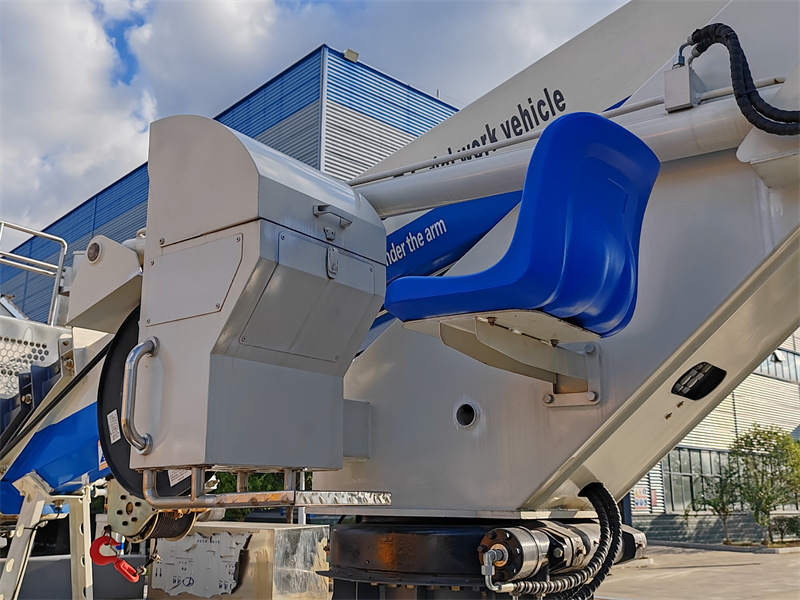

• Rotačný systém: Otočný tanier sa otáča plynule o 360 stupňov, čo umožňuje flexibilnú prevádzku a eliminuje slepé miesta.

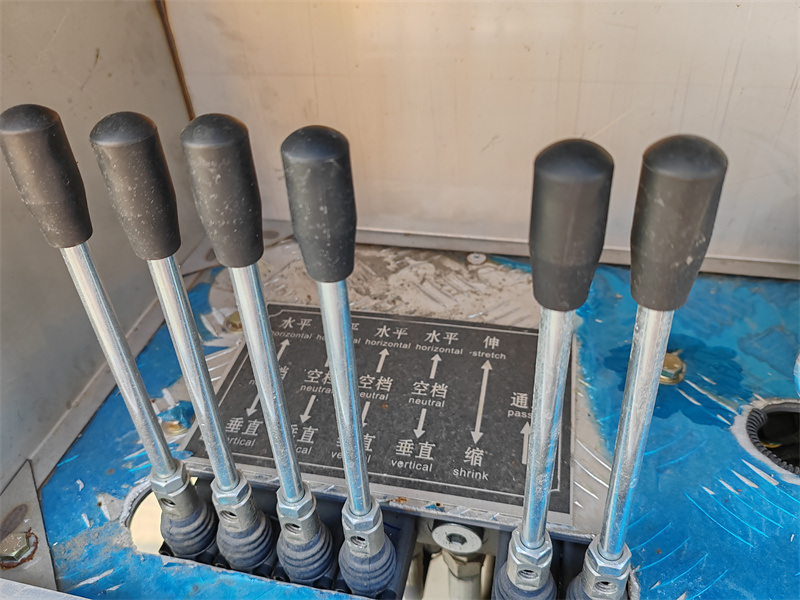

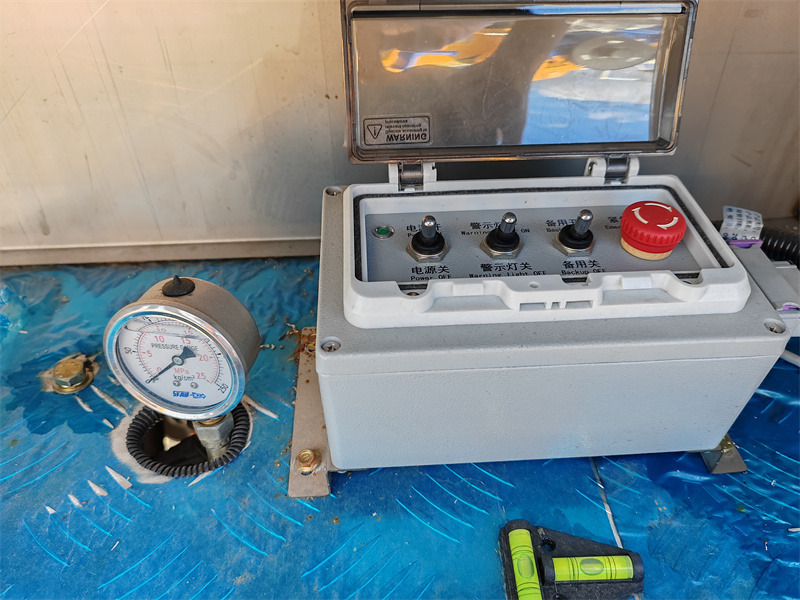

• Prevádzka: Obsluha si môže zvoliť optimálnu prevádzkovú polohu na základe podmienok na mieste priamym ovládaním otočného stola, pomocou ovládacej skrinky zo zeme alebo pomocou bezdrôtového diaľkového ovládača.

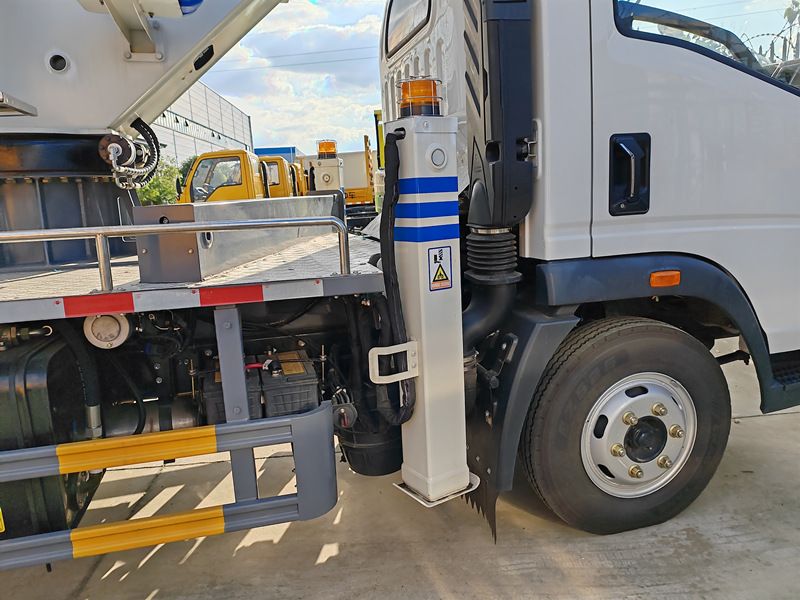

• Systém výložníkov: Výstuhy sú vybavené štyrmi hydraulickými výstuhami v konfigurácii v tvare H vpredu-vpredu. Tieto výstuhy poskytujú veľkú opornú plochu a vynikajúcu stabilitu vozidla. Výstuhy sú individuálne nastaviteľné, aby sa dokonale prispôsobili nerovnému povrchu, a možno ich ovládať aj spoločne. Na výstužiach sú nainštalované pracovné svetlá.

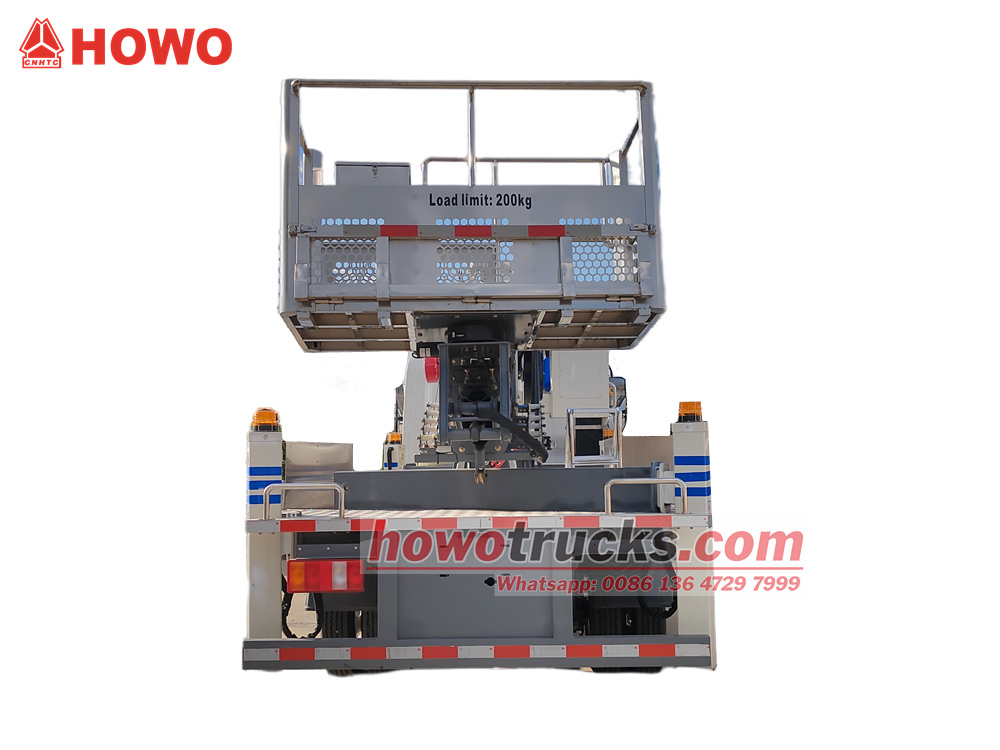

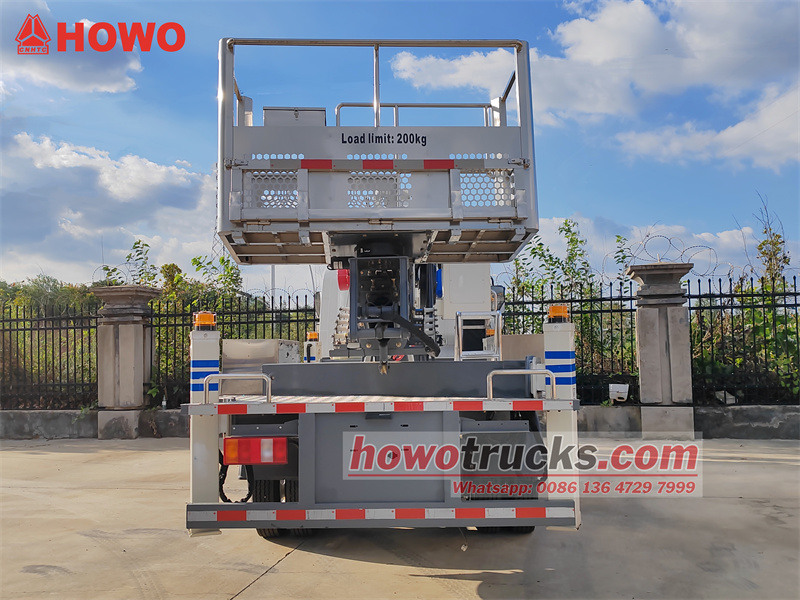

• Pracovná platforma:
o Mechanická samonivelačná konštrukcia zaisťuje, že plošina zostane počas prevádzky v rovine, čím sa zaisťuje bezpečnosť a pohodlie obsluhy.
o Plošina má maximálnu nosnosť 200 kg.
o Výložník má maximálny uhol vysunutia 80°, čo umožňuje jednoduché nastavenie do optimálnej pracovnej polohy.
Používajú sa panely z hliníkovej zliatiny a vzorované protišmykové chodníky, ktoré sú ľahké, bezpečné a protišmykové.

Komplexný bezpečnostný systém
1. Inteligentné blokovanie a alarm:
Blokovanie výložníka a podpery: Zaisťuje, že sa výložník nemôže pohybovať, pokiaľ výložníky nie sú plne podopreté a zaistené, čím sa zásadne predchádza nesprávnej obsluhe.
Počítačom riadené automatické obmedzenie amplitúdy: Systém automaticky monitoruje prevádzkovú amplitúdu, automaticky obmedzuje pohyb pri prekročení limitu a vydáva alarm nebezpečnej prevádzky.
Mäkká ochrana výložníkov a alarm naklonenia: Systém automaticky spustí alarm, keď výložníky nie sú podopreté alebo sa naklonia.

2. Viaceré bezpečnostné prvky hydraulického systému:
Všetky valce vertikálnych výložníkov, horných a dolných valcov výložníka a valce predlaktia sú vybavené obojsmernými hydraulickými zámkami, ktoré spoľahlivo zablokujú valce v akejkoľvek polohe, aby sa zabránilo náhodnému pádu.
Rameno je vybavené obojsmerným vyvažovacím ventilom pre plynulý a beznárazový chod ramena.
Hlavné hydraulické komponenty (ako sú hydraulické zámky, vyvažovacie ventily a vlnové ventily) pochádzajú od renomovaných domácich a medzinárodných značiek a kľúčové komponenty sa dovážajú, aby sa zabezpečila spoľahlivosť systému.

3. Monitorovanie prevádzkových podmienok v reálnom čase:
Ovládací systém štyri v jednom integruje ovládanie závesov pre vysokú efektivitu. Displeje na externej ovládacej konzole aj na diaľkovom ovládači poskytujú prehľad o prevádzkovom stave vozidla v reálnom čase, čo umožňuje obsluhe jasne pochopiť stav zariadenia.
4. Bezpečnosť v prípade núdze:
Toto čerpadlo je vybavené núdzovým čerpadlom na štartovanie a zastavenie motora a dokáže v prípade zhasnutia alebo poruchy motora zasunúť výložník a podpery, čím zabezpečí bezpečnú evakuáciu v prípade núdze.
5. Svetlo pre nočnú prevádzku:
Na ovládaciu konzolu je možné nainštalovať voliteľné osvetlenie, ktoré zabezpečí jasnú viditeľnosť a zvýši bezpečnosť počas nočnej prevádzky.
▶Ⅳ.Scenáre aplikácií:
• Komunálne inžinierstvo: údržba pouličného osvetlenia, inštalácia dopravnej signalizácie.
• Údržba budovy: Čistenie vonkajších stien, kontrola sklenených obvodových stien.
• Záchrana v núdzi: Záchrana vo vysokých nadmorských výškach, pomoc pri katastrofách.
• Nočná výstavba: Inšpekcia mosta, inštalácia billboardov.

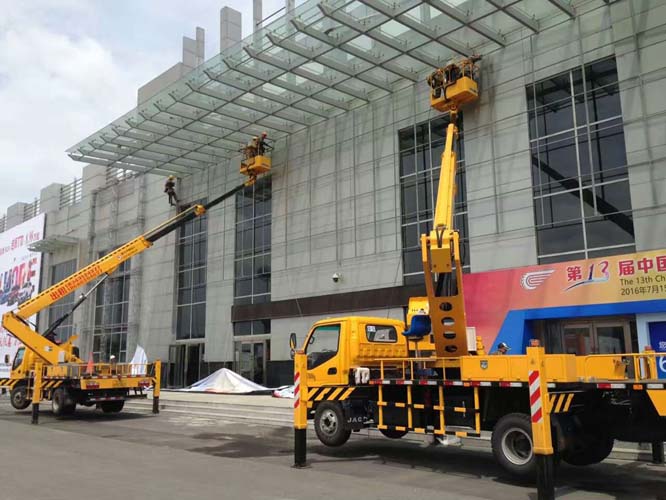

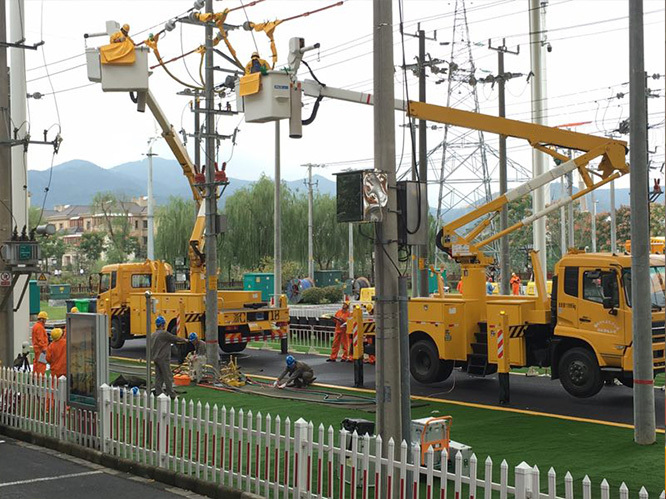

▶Ⅴ. Pracovný scenár:
