Analýza technológie odťahovacích vozidiel HOWO pre ťažké náklady

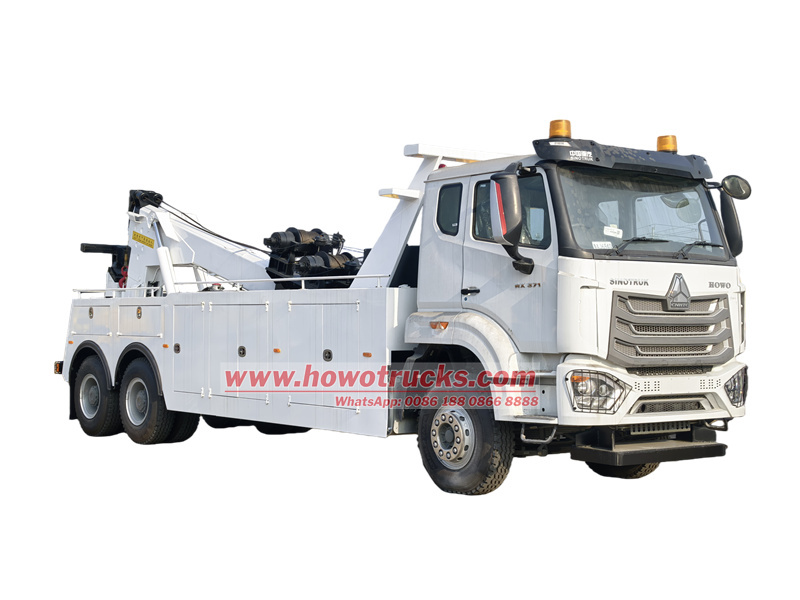

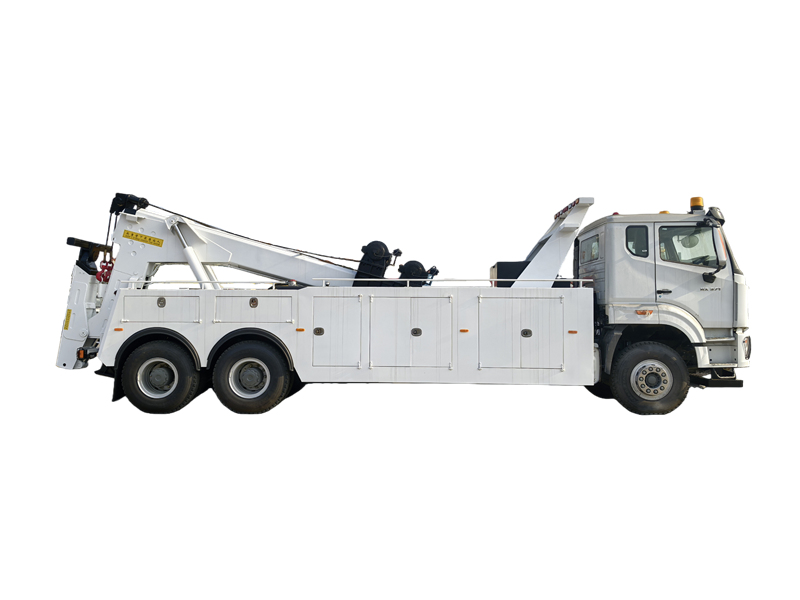

▶ Čo je to ťažké odťahové vozidlo HOWO?

Odťahové vozidlo HOWO Heavy-Duty Wrecker Tow Truck je bežné špeciálne vozidlo používané pri cestnej záchrane, ktoré sa vyznačuje zdvíhacími aj ťažnými schopnosťami. Používa špeciálny podvozok HOWO s nosnosťou o 39 % vyššou ako u bežného podvozku, vynikajúcim ťažným výkonom a lepšou priechodnosťou. Zdvíhací výložník v tvare U je navrhnutý s teleskopickou funkciou. Vozidlo môže byť vybavené rôznymi pracovnými prídavnými zariadeniami, ktoré umožňujú vykonávanie viacerých funkcií, ako je zdvíhanie, ťahanie, preprava a ťahanie. Je široko použiteľné na záchranu veľkých vozidiel, ktoré sa prevrátili, zišli z cesty alebo spadli do priekop.

Podvozok	HOWO NX 6×4
Motor	WD615.47, 371 HP, dieselový motor
Maximálna nosnosť	16 000 kg
Plne rozšírená nosnosť	10 000 kg
Maximálna nosnosť výložníka	30 000 kg
Maximálna výška zdvihu ramena	5260 mm
Počet navijakov	2
Ťažná sila navijaka	200 kN

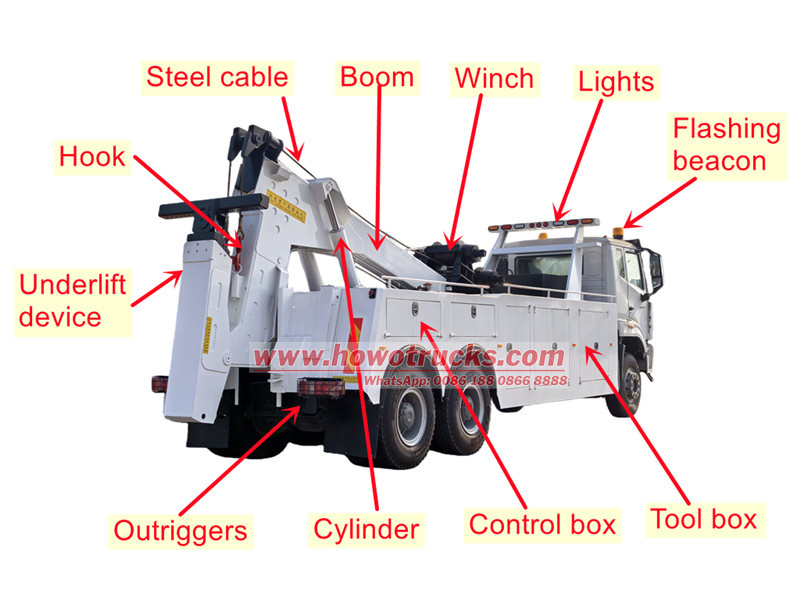

▶ Konštrukcia ťažkého záchranného odťahového vozidla HOWO

Ťažný ťahač HOWO NX sa skladá hlavne zo šiestich hlavných komponentov: podvozku, zdvíhacieho mechanizmu, mechanizmu ťažného ramena, vyklápacieho mechanizmu, hydraulického systému a riadiaceho systému.

• Podvozok: Na základe špeciálneho podvozku odťahovej návesu HOWO NX, ktorý poskytuje nosnosť a výkon.

• Zdvíhací mechanizmus: Zahŕňa navijak, výložník a hák, používané na zdvíhanie prednej časti alebo rámu poškodeného vozidla.

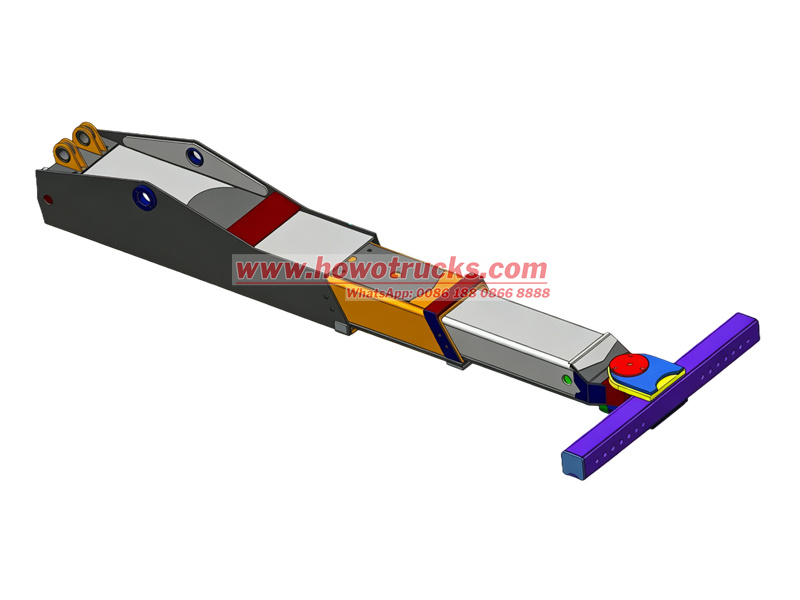

• Mechanizmus zdvíhania pod sebou: Viacdielne teleskopické ťažné rameno vybavené svorkami kolies v tvare L alebo vidlicovými úchytmi na priame zdvíhanie kolies alebo náprav, s upevňovacími zariadeniami na konci na zaistenie kolies.

• Mechanizmus vyklápania: Poháňaný hydraulickým valcom, nastavuje uhol a výšku výložníka a ťažného ramena pre presné polohovanie a vyváženie záťaže.

• Hydraulický systém: Skladá sa z čerpadla poháňaného vývodovým hriadeľom (PTO), viaccestného smerového ventilu, hydraulických valcov a nádrže, ktoré zabezpečujú energiu pre všetky mechanizmy.

• Riadiaci systém: Na ovládanie viaccestného ventilu sa používa bočná rukoväť alebo diaľkové ovládanie, ktoré koordinuje zdvíhanie, ťahanie a vyklápanie.

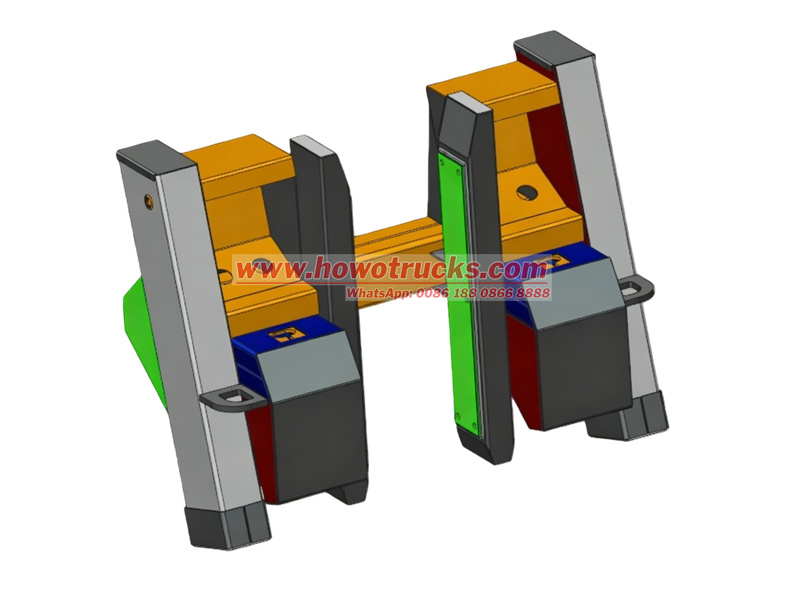

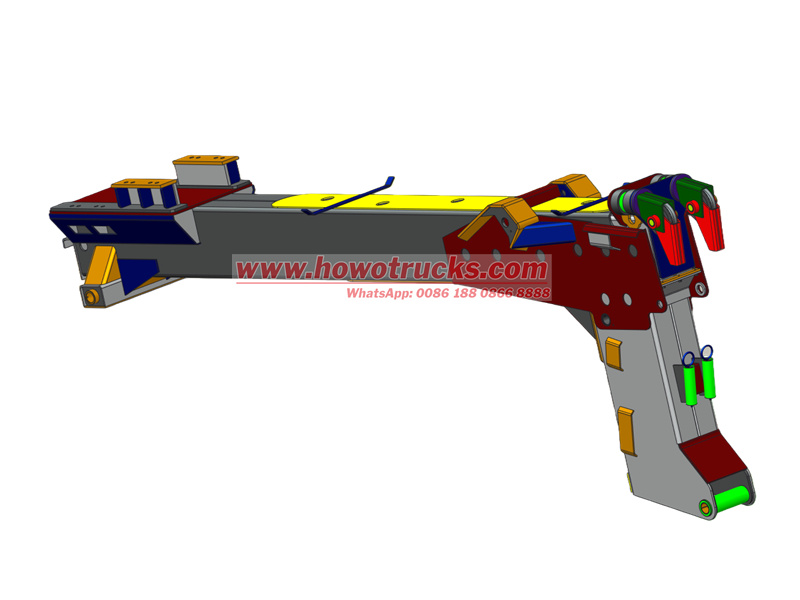

▶ Výkres záchranného ťahača HOWO pre ťažké náklady
